专利摘要

本实用新型公开了一种具有调节功能的皮鞋加工用打磨机，包括底座，所述底座的上方放置有横杆，所述底座上表面的左侧固定连接有支撑柱，所述底座上表面的右侧固定连接有支撑杆，所述支撑柱的上表面和支撑杆的上表面均与横杆的底面固定连接，所述底座的上表面固定连接有夹具本体，且夹具本体位于支撑柱和支撑杆之间。该具有调节功能的皮鞋加工用打磨机，通过设置有固定板和固定孔的配合，增加该打磨机的稳定性，使该打磨机更加方便固定，通过设置有吊耳，能够方便该打磨机进行吊起，方便该打磨机的搬运，通过设置有第二轴承，能够使第一螺纹杆转动的更加顺畅，防止第一螺纹杆在转动的过程中出现倾斜或卡顿的现象，使该打磨机更加耐用。

权利要求

1.一种具有调节功能的皮鞋加工用打磨机，包括底座(1)，其特征在于：所述底座(1)的上方放置有横杆(19)，所述底座(1)上表面的左侧固定连接有支撑柱(21)，所述底座(1)上表面的右侧固定连接有支撑杆(11)，所述支撑柱(21)的上表面和支撑杆(11)的上表面均与横杆(19)的底面固定连接，所述底座(1)的上表面固定连接有夹具本体(17)，且夹具本体(17)位于支撑柱(21)和支撑杆(11)之间，所述支撑柱(21)右侧面的上部开设有第一滑槽(4)，所述第一滑槽(4)的内部卡接有滑杆(24)，且滑杆(24)的底面固定镶嵌有第一螺纹管(23)，所述支撑柱(21)的内部开设有空腔(13)，且空腔(13)位于第一滑槽(4)的下方，所述空腔(13)的内顶壁固定镶嵌有第一轴承(12)，且第一轴承(12)与第一滑槽(4)相连通，所述空腔(13)的内底壁固定连接有第一正反转电机(14)，所述第一正反转电机(14)的输出端固定连接有第一螺纹杆(2)，所述第一螺纹杆(2)的输出端依次贯穿第一轴承(12)和第一螺纹管(23)并延伸至滑杆(24)的上方，所述第一螺纹杆(2)的外表面与第一轴承(12)的内环固定连接，所述第一螺纹杆(2)的外表面与第一螺纹管(23)的内圈螺纹连接，所述支撑杆(11)左侧面的上部开设有第二滑槽(31)，所述滑杆(24)的右端卡接在第二滑槽(31)的内部；

所述横杆(19)的下方放置有活动块(20)，所述活动块(20)的右侧面固定镶嵌有第二螺纹管(3)，所述活动块(20)的右侧面开设有滑孔(30)，且第二螺纹管(3)位于滑孔(30)的上方，所述滑杆(24)与滑孔(30)相插接，所述滑杆(24)上表面的右侧固定连接有第二正反转电机(6)，所述第二正反转电机(6)的输出端固定连接有第二螺纹杆(5)，所述第二螺纹杆(5)的左端贯穿第二螺纹管(3)并延伸至活动块(20)的左侧，所述第二螺纹杆(5)的外表面与第二螺纹管(3)的内圈螺纹连接，所述活动块(20)的底面固定连接有旋转电机(29)，所述旋转电机(29)的输出端固定连接有转动轴(28)，所述转动轴(28)的底端固定连接有砂轮(27)，固定杆(8)与第一螺纹杆(2)相平行，所述滑杆(24)与第二螺纹杆(5)相平行。

2.根据权利要求1所述的一种具有调节功能的皮鞋加工用打磨机，其特征在于：所述底座(1)的左右两侧面均固定连接有固定板(18)，每个所述固定板(18)的上表面均开设有固定孔(15)。

3.根据权利要求1所述的一种具有调节功能的皮鞋加工用打磨机，其特征在于：所述横杆(19)的左右两侧面均固定连接有吊耳(7)，且吊耳(7)位于横杆(19)左右两侧面的上部。

4.根据权利要求1所述的一种具有调节功能的皮鞋加工用打磨机，其特征在于：所述第一滑槽(4)的内顶壁固定镶嵌有第二轴承(22)，所述第一螺纹杆(2)顶端的外表面与第二轴承(22)的内环固定连接。

5.根据权利要求1所述的一种具有调节功能的皮鞋加工用打磨机，其特征在于：所述滑杆(24)的上表面固定连接有固定柱(25)，且固定柱(25)位于活动块(20)的左侧。

6.根据权利要求5所述的一种具有调节功能的皮鞋加工用打磨机，其特征在于：所述固定柱(25)的右侧面固定镶嵌有第三轴承(26)，所述第二螺纹杆(5)左端的外表面与第三轴承(26)的内环固定连接。

7.根据权利要求1所述的一种具有调节功能的皮鞋加工用打磨机，其特征在于：所述滑杆(24)的上表面开设有滑环(9)，且滑环(9)位于第二滑槽(31)的内部。

8.根据权利要求7所述的一种具有调节功能的皮鞋加工用打磨机，其特征在于：所述第二滑槽(31)的内部固定连接有固定杆(8)，所述固定杆(8)与滑环(9)相插接。

9.根据权利要求1所述的一种具有调节功能的皮鞋加工用打磨机，其特征在于：所述滑杆(24)的底面固定连接有支撑弹簧(10)，所述支撑弹簧(10)的底端与第二滑槽(31)的内底壁固定连接，所述固定杆(8)与支撑弹簧(10)相套接。

10.根据权利要求1所述的一种具有调节功能的皮鞋加工用打磨机，其特征在于：所述底座(1)的上表面固定连接有支撑板(16)，所述支撑板(16)的左侧面与支撑柱(21)的右侧面固定连接。

说明书

技术领域

本实用新型涉及皮鞋加工技术领域，具体为一种具有调节功能的皮鞋加工用打磨机。

背景技术

皮鞋是指以天然皮革为鞋面，以皮革或橡胶、塑料、PU发泡和PVC等为鞋底，经缝绱、胶粘或注塑等工艺加工成型的鞋类，皮鞋透气和吸湿具有良好的卫生性能，是各类鞋靴中品位最高的鞋。

皮鞋的加工过程中，皮革是主要材料，而皮革大多来源与动物身上，但动物皮无法满足加工需求，因为它表面粗糙，这时就需要对其打磨加工，但目前皮革的打磨大多使人工进行打磨，导致打磨的不平整，影响皮鞋的美观和穿着的舒适度，为此我们提出了一种具有调节功能的皮鞋加工用打磨机，来解决这一问题。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种具有调节功能的皮鞋加工用打磨机，解决了皮鞋加工过程中人工打磨不平整，影响皮鞋美观和穿着舒适度的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种具有调节功能的皮鞋加工用打磨机，包括底座，所述底座的上方放置有横杆，所述底座上表面的左侧固定连接有支撑柱，所述底座上表面的右侧固定连接有支撑杆，所述支撑柱的上表面和支撑杆的上表面均与横杆的底面固定连接，所述底座的上表面固定连接有夹具本体，且夹具本体位于支撑柱和支撑杆之间，所述支撑柱右侧面的上部开设有第一滑槽，所述第一滑槽的内部卡接有滑杆，且滑杆的底面固定镶嵌有第一螺纹管，所述支撑柱的内部开设有空腔，且空腔位于第一滑槽的下方，所述空腔的内顶壁固定镶嵌有第一轴承，且第一轴承与第一滑槽相连通，所述空腔的内底壁固定连接有第一正反转电机，所述第一正反转电机的输出端固定连接有第一螺纹杆，所述第一螺纹杆的输出端依次贯穿第一轴承和第一螺纹管并延伸至滑杆的上方，所述第一螺纹杆的外表面与第一轴承的内环固定连接，所述第一螺纹杆的外表面与第一螺纹管的内圈螺纹连接，所述支撑杆左侧面的上部开设有第二滑槽，所述滑杆的右端卡接在第二滑槽的内部。

所述横杆的下方放置有活动块，所述活动块的右侧面固定镶嵌有第二螺纹管，所述活动块的右侧面开设有滑孔，且第二螺纹管位于滑孔的上方，所述滑杆与滑孔相插接，所述滑杆上表面的右侧固定连接有第二正反转电机，所述第二正反转电机的输出端固定连接有第二螺纹杆，所述第二螺纹杆的左端贯穿第二螺纹管并延伸至活动块的左侧，所述第二螺纹杆的外表面与第二螺纹管的内圈螺纹连接，所述活动块的底面固定连接有旋转电机，所述旋转电机的输出端固定连接有转动轴，所述转动轴的底端固定连接有砂轮，固定杆与第一螺纹杆相平行，所述滑杆与第二螺纹杆相平行。

优选的，所述底座的左右两侧面均固定连接有固定板，每个所述固定板的上表面均开设有固定孔。

优选的，所述横杆的左右两侧面均固定连接有吊耳，且吊耳位于横杆左右两侧面的上部。

优选的，所述第一滑槽的内顶壁固定镶嵌有第二轴承，所述第一螺纹杆顶端的外表面与第二轴承的内环固定连接。

优选的，所述滑杆的上表面固定连接有固定柱，且固定柱位于活动块的左侧。

优选的，所述固定柱的右侧面固定镶嵌有第三轴承，所述第二螺纹杆左端的外表面与第三轴承的内环固定连接。

优选的，所述滑杆的上表面开设有滑环，且滑环位于第二滑槽的内部。

优选的，所述第二滑槽的内部固定连接有固定杆，所述固定杆与滑环相插接。

优选的，所述滑杆的底面固定连接有支撑弹簧，所述支撑弹簧的底端与第二滑槽的内底壁固定连接，所述固定杆与支撑弹簧相套接。

优选的，所述底座的上表面固定连接有支撑板，所述支撑板的左侧面与支撑柱的右侧面固定连接。

(三)有益效果

本实用新型提供了一种具有调节功能的皮鞋加工用打磨机，具备以下有益效果：

(1)该具有调节功能的皮鞋加工用打磨机，通过设置有固定板和固定孔的配合使用，增加该打磨机的稳定性，使该打磨机更加方便固定，通过设置有吊耳，能够方便该打磨机进行吊起，方便该打磨机的搬运，通过设置有第二轴承，能够使第一螺纹杆转动的更加顺畅，防止第一螺纹杆在转动的过程中出现倾斜或卡顿的现象，使该打磨机更加耐用，通过设置有支撑板，能够使支撑柱更加稳固，防止支撑柱在使用的过程中出现倾斜的现象。

(2)该具有调节功能的皮鞋加工用打磨机，通过设置有固定柱和第三轴承的配合使用，能够使第二螺纹杆转动的更加顺畅，防止第二螺纹杆在转动的过程中出现卡顿或倾斜的现象，通过设置有固定杆和滑环的配合使用，能够增加滑杆移动的稳定性，防止滑杆在移动的过程中出现倾斜或卡顿的现象，通过设置有支撑弹簧，能够对滑杆的右端起到支撑的作用，防止滑杆在移动的过程中出现倾斜的现象。

附图说明

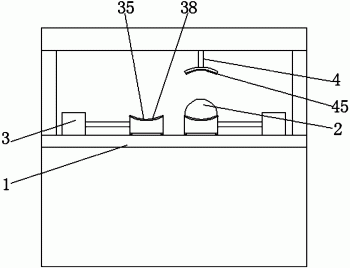

图1为本实用新型底座正视图的剖视图；

图2为本实用新型图1中A处结构放大示意图；

图3为本实用新型图1中B处结构放大示意图。

图中：1底座、2第一螺纹杆、3第二螺纹管、4第一滑槽、5第二螺纹杆、 6第二正反转电机、7吊耳、8固定杆、9滑环、10支撑弹簧、11支撑杆、12 第一轴承、13空腔、14第一正反转电机、15固定孔、16支撑板、17夹具本体、18固定板、19横杆、20活动块、21支撑柱、22第二轴承、23第一螺纹管、24滑杆、25固定柱、26第三轴承、27砂轮、28转动轴、29旋转电机、 30滑孔、31第二滑槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种具有调节功能的皮鞋加工用打磨机，包括底座1，底座1的左右两侧面均固定连接有固定板18，每个固定板18的上表面均开设有固定孔15，固定板18和固定孔15的配合使用，增加该打磨机的稳定性，使该打磨机更加方便固定，底座1的上方放置有横杆19，横杆19的左右两侧面均固定连接有吊耳7，且吊耳7位于横杆19 左右两侧面的上部，吊耳7能够方便该打磨机进行吊起，方便该打磨机的搬运，底座1上表面的左侧固定连接有支撑柱21，底座1的上表面固定连接有支撑板16，支撑板16的左侧面与支撑柱21的右侧面固定连接，支撑板16能够使支撑柱21更加稳固，防止支撑柱21在使用的过程中出现倾斜的现象，底座1上表面的右侧固定连接有支撑杆11，支撑柱21的上表面和支撑杆11 的上表面均与横杆19的底面固定连接，底座1的上表面固定连接有夹具本体 17，且夹具本体17位于支撑柱21和支撑杆11之间，支撑柱21右侧面的上部开设有第一滑槽4，第一滑槽4的内部卡接有滑杆24，且滑杆24的底面固定镶嵌有第一螺纹管23，支撑柱21的内部开设有空腔13，且空腔13位于第一滑槽4的下方，空腔13的内顶壁固定镶嵌有第一轴承12，且第一轴承12 与第一滑槽4相连通，空腔13的内底壁固定连接有第一正反转电机14，第一正反转电机14的输出端固定连接有第一螺纹杆2，第一螺纹杆2的输出端依次贯穿第一轴承12和第一螺纹管23并延伸至滑杆24的上方，第一螺纹杆2 的外表面与第一轴承12的内环固定连接，第一螺纹杆2的外表面与第一螺纹管23的内圈螺纹连接，第一滑槽4的内顶壁固定镶嵌有第二轴承22，第一螺纹杆2顶端的外表面与第二轴承22的内环固定连接，第二轴承22能够使第一螺纹杆2转动的更加顺畅，防止第一螺纹杆2在转动的过程中出现倾斜或卡顿的现象，使该打磨机更加耐用，支撑杆11左侧面的上部开设有第二滑槽 31，滑杆24的右端卡接在第二滑槽31的内部，滑杆24的上表面开设有滑环 9，且滑环9位于第二滑槽31的内部，第二滑槽31的内部固定连接有固定杆 8，固定杆8与第一螺纹杆2相平行，使滑杆24移动的更加稳定，防止滑杆 24在移动的过程中出现卡顿的现象，固定杆8与滑环9相插接，固定杆8和滑环9的配合使用，能够增加滑杆24移动的稳定性，防止滑杆24在移动的过程中出现倾斜或卡顿的现象，滑杆24的底面固定连接有支撑弹簧10，支撑弹簧10的底端与第二滑槽31的内底壁固定连接，固定杆8与支撑弹簧10相套接，支撑弹簧10能够对滑杆24的右端起到支撑的作用，防止滑杆24在移动的过程中出现倾斜的现象。

横杆19的下方放置有活动块20，活动块20的右侧面固定镶嵌有第二螺纹管3，活动块20的右侧面开设有滑孔30，且第二螺纹管3位于滑孔30的上方，滑杆24与滑孔30相插接，滑杆24上表面的右侧固定连接有第二正反转电机6，第一正反转电机14和第二正反转电机6均代表的是电机顺时针转动和逆时针转动，电机顺时针转动是电机正转，电机逆时针转动是电机反转，第二正反转电机6的输出端固定连接有第二螺纹杆5，滑杆24与第二螺纹杆 5相平行，使活动块20移动的更加稳定，防止活动块20在移动的过程中出现卡顿的现象，第二螺纹杆5的左端贯穿第二螺纹管3并延伸至活动块20的左侧，第二螺纹杆5的外表面与第二螺纹管3的内圈螺纹连接，滑杆24的上表面固定连接有固定柱25，且固定柱25位于活动块20的左侧，固定柱25的右侧面固定镶嵌有第三轴承26，第二螺纹杆5左端的外表面与第三轴承26的内环固定连接，固定柱25和第三轴承26的配合使用，能够使第二螺纹杆5转动的更加顺畅，防止第二螺纹杆5在转动的过程中出现卡顿或倾斜的现象，活动块20的底面固定连接有旋转电机29，旋转电机29的输出端固定连接有转动轴28，转动轴28的底端固定连接有砂轮27。

工作原理：第一正反转电机14、第二正反转电机6和旋转电机29与市用电源相连通，把需要打磨的皮革安装在夹具本体17上，然后转动旋转电机29，转动轴28带动砂轮27转动，转动第一正反转电机14，第一螺纹杆2通过第一螺纹管23带动滑杆24进行上下的调节，停止转动第一正反转电机14，转动第二正反转电机6，第二螺纹杆5通过第二螺纹管3带动活动块20进行左右的调节，该打磨机结构简单，操作方便，能够使打磨机打磨的更加平整，解决了皮鞋加工过程中人工打磨不平整，影响皮鞋美观和穿着舒适度的问题。

综上所述，该具有调节功能的皮鞋加工用打磨机，通过设置有固定板18 和固定孔15的配合使用，增加该打磨机的稳定性，使该打磨机更加方便固定，通过设置有吊耳7，能够方便该打磨机进行吊起，方便该打磨机的搬运，通过设置有第二轴承22，能够使第一螺纹杆2转动的更加顺畅，防止第一螺纹杆 2在转动的过程中出现倾斜或卡顿的现象，使该打磨机更加耐用，通过设置有支撑板16，能够使支撑柱21更加稳固，防止支撑柱21在使用的过程中出现倾斜的现象，通过设置有固定柱25和第三轴承26的配合使用，能够使第二螺纹杆5转动的更加顺畅，防止第二螺纹杆5在转动的过程中出现卡顿或倾斜的现象，通过设置有固定杆8和滑环9的配合使用，能够增加滑杆24移动的稳定性，防止滑杆24在移动的过程中出现倾斜或卡顿的现象，通过设置有支撑弹簧10，能够对滑杆24的右端起到支撑的作用，防止滑杆24在移动的过程中出现倾斜的现象。
