专利摘要

本实用新型公开了一种门窗压线结构，包括框体和对称设置在框体上表面上的两个支衬架，所述框体上安插有置于两个支衬架之间的玻璃，所述玻璃的两侧与两个支衬架相对的一侧贴合设置，所述框体内设置有与玻璃边缘相匹配的随动压紧机构，所述随动压紧机构包括开设在框体内底部的安装槽，所述安装槽的内底部固接有压缩弹簧，所述压缩弹簧的上端固定连接有竖直设置的支撑杆，所述支撑杆的上端固定安装有与玻璃相抵设置的支撑台。本实用新型通过框体上对称设置的两个支衬架和框体内部随动压紧机构的协同配合可以将玻璃稳稳地安装在框体内，提高了玻璃在极端恶劣的天气条件下的安装强度，避免了意外情况和安全事故的发生。

权利要求

1.一种门窗压线结构，包括框体(1)和对称设置在框体(1)上表面上的两个支衬架(2)，其特征在于，所述框体(1)上安插有置于两个支衬架(2)之间的玻璃(3)，所述玻璃(3)的两侧与两个支衬架(2)相对的一侧贴合设置，所述框体(1)内设置有与玻璃(3)边缘相匹配的随动压紧机构。

2.根据权利要求1所述的一种门窗压线结构，其特征在于，所述随动压紧机构包括开设在框体(1)内底部的安装槽(4)，所述安装槽(4)的内底部固接有压缩弹簧(5)，所述压缩弹簧(5)的上端固定连接有竖直设置的支撑杆(6)，所述支撑杆(6)的上端固定安装有与玻璃(3)相抵设置的支撑台(8)，所述支撑杆(6)的中部左右对称安装有两个齿条板(9)，且所述框体(1)内关于支撑杆(6)左右对称安装有两个轴承，两个轴承内分别转动连接有两个转轴(10)，两个所述转轴(10)的前端均依次固定套接有齿轮(11)和抵紧爪(12)，两个所述齿轮(11)分别与两个齿条板(9)啮合连接。

3.根据权利要求2所述的一种门窗压线结构，其特征在于，所述支撑杆(6)的下端套设有缓冲胶圈(7)，所述缓冲胶圈(7)通过粘剂与支撑杆(6)固定粘接。

4.根据权利要求2所述的一种门窗压线结构，其特征在于，两个所述抵紧爪(12)相对的一端均固定安装有防护垫(13)，所述防护垫(13)均为硅胶制品。

5.根据权利要求2所述的一种门窗压线结构，其特征在于，所述转轴(10)的后端与轴承的内圈之间采用过盈配合的方式固定连接在一起。

6.根据权利要求1所述的一种门窗压线结构，其特征在于，所述框体(1)与两个支衬架(2)为一体成型结构。

说明书

技术领域

本实用新型涉及门窗安装技术领域，尤其涉及一种门窗压线结构。

背景技术

门窗按其所处的位置不同分为围护构件或分隔构件，有不同的设计要求要分别具有保温、隔热、隔声、防水、防火等功能，新的要求节能，寒冷地区由门窗缝隙而损失的热量，占全部采暖耗热量的25％左右。门窗的密闭性的要求，是节能设计中的重要内容。门和窗是建筑物围护结构系统中重要的组成部分。

但目前老百姓家中的门窗大多是通过打胶的方式将玻璃安装在门窗的框体内，这种方式简单方便但是在极端恶劣的天气条件下玻璃可能会有摔落的可能，存在一定的安全隐患。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，如：目前老百姓家中的门窗大多是通过打胶的方式将玻璃安装在门窗的框体内，这种方式简单方便但是在极端恶劣的天气条件下玻璃可能会有摔落的可能，进而提出的一种门窗压线结构。

为了实现上述目的，本实用新型采用了如下技术方案：

一种门窗压线结构，包括框体和对称设置在框体上表面上的两个支衬架，所述框体上安插有置于两个支衬架之间的玻璃，所述玻璃的两侧与两个支衬架相对的一侧贴合设置，所述框体内设置有与玻璃边缘相匹配的随动压紧机构。

优选的，所述随动压紧机构包括开设在框体内底部的安装槽，所述安装槽的内底部固接有压缩弹簧，所述压缩弹簧的上端固定连接有竖直设置的支撑杆，所述支撑杆的上端固定安装有与玻璃相抵设置的支撑台，所述支撑杆的中部左右对称安装有两个齿条板，且所述框体内关于支撑杆左右对称安装有两个轴承，两个轴承内分别转动连接有两个转轴，两个所述转轴的前端均依次固定套接有齿轮和抵紧爪，两个所述齿轮分别与两个齿条板啮合连接。

优选的，所述支撑杆的下端套设有缓冲胶圈，所述缓冲胶圈通过粘剂与支撑杆固定粘接。

优选的，两个所述抵紧爪相对的一端均固定安装有防护垫，所述防护垫均为硅胶制品。

优选的，所述转轴的后端与轴承的内圈之间采用过盈配合的方式固定连接在一起。

优选的，所述框体与两个支衬架为一体成型结构。

本实用新型的有益效果为：将玻璃穿过两个支衬架塞入框体内，玻璃的边缘抵着支撑台下移，这样支撑杆跟着下移带动其两侧设置的两个齿条板下移，进而促使两个齿轮相对转动，最终促使两个抵紧爪形成对玻璃边缘的抵紧固定效果；

综上所述，通过框体上对称设置的两个支衬架和框体内部随动压紧机构的协同配合可以将玻璃稳稳地安装在框体内，提高了玻璃在极端恶劣的天气条件下的安装强度，避免了意外情况和安全事故的发生。

附图说明

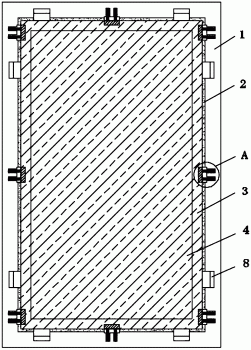

图1为本实用新型提出的一种门窗压线结构的结构示意图；

图2为图1中A处的放大图。

图中：1框体、2支衬架、3玻璃、4安装槽、5压缩弹簧、6支撑杆、7缓冲胶圈、8支撑台、9齿条板、10转轴、11齿轮、12抵紧爪、13防护垫。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

参照图1-2，一种门窗压线结构，包括框体1和对称设置在框体1上表面上的两个支衬架2，框体1上安插有置于两个支衬架2之间的玻璃3，玻璃3的两侧与两个支衬架2相对的一侧贴合设置，框体1内设置有与玻璃3边缘相匹配的随动压紧机构，随动压紧机构包括开设在框体1内底部的安装槽4，安装槽4的内底部固接有压缩弹簧5，压缩弹簧5的上端固定连接有竖直设置的支撑杆6，支撑杆6的上端固定安装有与玻璃3相抵设置的支撑台8，支撑杆6的中部左右对称安装有两个齿条板9，且框体1内关于支撑杆6左右对称安装有两个轴承，两个轴承内分别转动连接有两个转轴10，转轴10的后端与轴承的内圈之间采用过盈配合的方式固定连接在一起，两个转轴10的前端均依次固定套接有齿轮11和抵紧爪12，两个齿轮11分别与两个齿条板9啮合连接。

支撑杆6的下端套设有缓冲胶圈7，缓冲胶圈7通过粘剂与支撑杆6固定粘接，这样可以对被压着下移的支撑杆6起到一个缓冲保护的作用，也能避免两个齿条板9的端部撞击在框体1的内侧壁上确保两个齿条板9能始终稳固地安装在支撑杆6的两侧。

两个抵紧爪12相对的一端均固定安装有防护垫13，防护垫13均为硅胶制品。这样起到对玻璃3的保护效用避免抵紧爪12的夹紧力度造成玻璃3的破裂。

框体1与两个支衬架2为一体成型结构。

本实用新型提出的一种门窗压线结构中，将玻璃3穿过两个支衬架2塞入框体1内，玻璃3的边缘抵着支撑台8下移，这样支撑杆6跟着下移带动其两侧设置的两个齿条板9下移，进而促使两个齿轮11相对转动，最终促使两个抵紧爪12形成对玻璃3边缘的抵紧固定效果，之后对两个支衬架2与玻璃3接触的地方进行打胶作业即可；这样通过框体1上对称设置的两个支衬架2和框体1内部随动压紧机构的协同配合可以将玻璃3稳稳地安装在框体1内，提高了玻璃3在极端恶劣的天气条件下的安装强度，避免了意外情况和安全事故的发生。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
