专利摘要

本实用新型涉及一种硬币收集装置，其包括具有半圆槽的收集槽、导正板、电动推杆和弹簧销；所述弹簧销为一对，对称设置在半圆槽开口端的槽壁上；所述导正板滑动放置在半圆槽中，导正板与半圆槽底之间设置有一弹簧，该弹簧始终保持导正板抵触在所述的弹簧销的趋势，共同夹持竖立的硬币；在半圆槽的开口端外，设置有电动推杆，推杆端部固定有半圆板，由电动推杆上的半圆板将下落的硬币竖立推动滑过弹簧销；实现逐一排列收集，当叠加至额定数量取下打包；若辅助以电子计数器，即可实现自动清点功能。本实用新型具有准确、高效、可配套于硬币自动分类设备上使用。

权利要求

1.一种硬币收集装置，其特征在于：包括具有半圆槽的收集槽、导正板、电动推杆和弹簧销；所述弹簧销为一对，对称设置在半圆槽开口端的槽壁上；所述导正板滑动放置在半圆槽中，导正板与半圆槽底之间设置有一弹簧，该弹簧始终保持导正板抵触在所述的弹簧销的趋势，共同夹持竖立的硬币；在半圆槽的开口端外，设置有电动推杆，推杆端部固定有半圆板，由电动推杆上的半圆板将下落的硬币竖立推动滑过弹簧销。

2.根据权利要求1所述的一种硬币收集装置，其特征在于：导正板上固定有导正杆，该导正杆一端穿过收集槽半圆槽底部的预留孔，弹簧套设在所述导正杆上。

3.根据权利要求1所述的一种硬币收集装置，其特征在于：收集槽表面沿半圆槽轴向，设置有与硬币厚度对应的数值刻度。

4.根据权利要求1所述的一种硬币收集装置，其特征在于：弹簧销包括斜面销头和簧片，收集槽槽壁上开设有嵌入槽口，所述斜面销头和簧片安装在所述嵌入槽口中，斜面销头受外力挤压时能压缩簧片回缩。

5.根据权利要求4所述的一种硬币收集装置，其特征在于：簧片为V形结构，两端脚抵触在斜面销头背部。

说明书

技术领域：

本实用新型涉及一种硬币收集装置，尤其是可配套于硬币自动分类设备上，作用为单一币种的排列收集。

背景技术：

城市公交公司、商贸活动等，均离不开硬币，存在大量使用硬币找零的现象，大量硬币通过银行对换，需大量人力进行分类和清点。目前以上场合的钱币分类主要依赖于人工，工作虽然简单，但是人力成本高且效率低下，这也导致银行不愿意接受硬币对换的现实。如何提供一种小巧的硬币收集装置，即成为本实用新型研究的对象。

发明内容：

本实用新型的目的是设计一种由半圆槽的收集槽配合电动推杆及导正板，实现收集竖立硬币的硬币收集装置。

本实用新型技术方案是这样实现的：一种硬币收集装置，其特征在于：包括具有半圆槽的收集槽、导正板、电动推杆和弹簧销；所述弹簧销为一对，对称设置在半圆槽开口端的槽壁上；所述导正板滑动放置在半圆槽中，导正板与半圆槽底之间设置有一弹簧，该弹簧始终保持导正板抵触在所述的弹簧销的趋势，共同夹持竖立的硬币；在半圆槽的开口端外，设置有电动推杆，推杆端部固定有半圆板，由电动推杆上的半圆板将下落的硬币竖立推动滑过弹簧销。

所述导正板上固定有导正杆，该导正杆一端穿过收集槽半圆槽底部的预留孔，弹簧套设在所述导正杆上。

所述收集槽表面沿半圆槽轴向，设置有与硬币厚度对应的数值刻度。

所述弹簧销包括斜面销头和簧片，收集槽槽壁上开设有嵌入槽口，所述斜面销头和簧片安装在所述嵌入槽口中，斜面销头受外力挤压时能压缩簧片回缩。

所述簧片为V形结构，两端脚抵触在斜面销头背部。

本实用新型通过半圆槽与电动推杆、弹簧销和导正板的配合，由电动推杆将竖立下落的硬币，保持竖立状态推动滑过弹簧销，转移由弹簧销与导正板夹持硬币，逐一排列叠加至额定数量，即可取下打包；若辅助以电子计数器，即可实现自动清点功能。本实用新型具有准确、高效、可配套于硬币自动分类设备上使用。

附图说明：

下面结合具体图例对本实用新型做进一步说明：

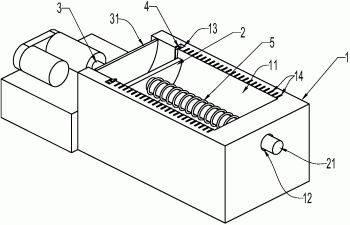

图1为硬币收集装置示意图

图2为硬币收集装置局部分解放大图

其中

1—收集槽 11—半圆槽12—预留孔13—嵌入槽口

14—刻度2—导正板 21—导正杆3—电动推杆

31—半圆板4—弹簧销 41—斜面销头42—簧片

5—弹簧

具体实施方式：

参照图1和图2，硬币收集装置，包括收集槽1、导正板2、电动推杆3和弹簧销4；收集槽1具有一半圆槽11，且在收集槽表面沿半圆槽11轴向，设置有与硬币厚度对应的数值刻度14；在半圆槽11的开口端的槽壁上，对称设置有一对弹簧销4；该弹簧销4包括斜面销头41和簧片42，收集槽1槽壁上开设有嵌入槽口13，斜面销头41和簧片42安装在嵌入槽口13中，斜面销头41的斜面部分受外力挤压时，能压缩簧片42而回缩。而簧片42为V形结构，两端脚抵触在斜面销头41背部，既超薄又能保持斜面销头41伸缩平稳自如。

导正板2滑动放置在半圆槽11中，导正板2与半圆槽11的槽底之间设置有一弹簧5，该弹簧5始终保持导正板2抵触在弹簧销4的趋势，共同夹持竖立的硬币；进一步，该导正板2上固定有导正杆21，该导正杆21一端穿过半圆槽11的底部的预留孔12，弹簧5套设在导正杆21上，这样可保持导正板2直立平移。

电动推杆3设置在半圆槽11的开口端外，推杆端部固定有半圆板31，电动推杆3的动作，由半圆板31将下落的硬币竖立推动滑过弹簧销4，转移至由弹簧销4与导正板2夹持。而电动推杆3的动作由电控部分协同，每落一硬币运动一次，也完成一次累积计数。
