专利摘要

一种碳纳米管/导电聚合物复合材料的制备方法，其包括以下步骤：提供一碳纳米管薄膜；采用化学原位聚合法将导电聚合物复合在所述碳纳米管薄膜上。

说明书

技术领域

本发明涉及一种碳纳米管/聚合物复合材料的制备方法，尤其涉及一种碳纳米管/导电聚合物复合材料的制备方法。

背景技术

自1991年日本NEC公司的Iijima发现碳纳米管(Carbon Nanotube，CNT)以来(Iilima S.，Nature，1991，354，56-58)，立即引起科学界及产业界的极大重视。碳纳米管具有优良的机械和光电性能，被认为是复合材料的理想添加物。碳纳米管/聚合物复合材料已成为世界科学研究的热点(Ajjayan P.M.，StephanO.，Colliex C.，Tranth D.Science.1994，265，1212-1215：Calvert P.，Nature，1999，399，210-211)。碳纳米管作为增强体和导电体，形成的复合材料具有抗静电，微波吸收和电磁屏蔽等性能，具有广泛的应用前景。

现有技术中的碳纳米管/导电聚合物复合材料中的碳纳米管多为棒状物，而导电聚合物以颗粒的形式分布在碳纳米管的间隙中。当所述碳纳米管/导电聚合物复合材料应用于超级电容器、太阳能电池的电极时，其中的导电聚合物充放电时会引起体积收缩和膨胀，而碳纳米管的中空结构可缓解由上述导电聚合物的体积收缩和膨胀引起的碳纳米管/导电聚合物复合材料的体积收缩和膨胀，而且碳纳米管的高导电性可降低导电聚合物的电阻。因此，现有技术中的碳纳米管/导电聚合物复合材料具有较好的导电性和较高的比电容量(大于200法拉/克)。然而，现有技术中的碳纳米管/导电聚合物复合材料通常采用将碳纳米管分散于硫酸及硝酸等强氧化性酸或表面活性剂中，之后再与导电聚合物的单体进行电化学反应，并最终在工作电极上得到一碳纳米管/导电聚合物复合材料的薄膜。通过强酸处理，会使得所述碳纳米管受到一定程度的破坏，而使用表面活性剂处理会使得表面活性剂在最终的碳纳米管/导电聚合物复合材料中不易除去。因而，经强氧化性酸或表面活性剂处理后得到的碳纳米管/导电聚合物复合材料的性能会受到影响。另外，由于碳纳米管易团聚，目前一直不能很好的分散，故，现有技术所制备得到的碳纳米管/导电聚合物复合材料中的碳纳米管间通常没有形成良好的导电网络，且有些相邻碳纳米管之间间距较大，相互间接触性较差，因而不能充分发挥碳纳米管的优良导电性及导热性能，造成所述碳纳米管/导电聚合物复合材料的内阻较大、比电容量较低。

有鉴于此，确有必要提供一种能够使碳纳米管均匀分散、并且不破坏碳纳米管结构的碳纳米管/导电聚合物复合材料的制备方法。

发明内容

一种碳纳米管/导电聚合物复合材料的制备方法，其包括以下步骤：制备一碳纳米管薄膜；采用化学原位聚合法将导电聚合物复合在所述碳纳米管薄膜上，获得一碳纳米管/导电聚合物复合材料。

与现有技术相比较，本技术方案提供的碳纳米管/导电聚合物复合材料的制备方法具有以下优点：其一，由于采用化学原位聚合法将所述碳纳米管薄膜与导电聚合物复合，碳纳米管薄膜中多个碳纳米管均匀分散且相互连接形成导电网络，使得制得的碳纳米管/导电聚合物复合材料中碳纳米管均匀分散。其二，由于采用化学原位聚合法将所述碳纳米管薄膜与导电聚合物复合，无需添加表面活性剂，使得碳纳米管/导电聚合物复合材料中不包含表面活性剂。其三，本技术方案提供的碳纳米管/导电聚合物复合材料的制备方法，不需要用强酸氧化碳纳米管，碳纳米管的结构完整，在制备过程中不会破坏碳纳米管的结构。其四，采用化学原位聚合法将所述碳纳米管薄膜与导电聚合物复合，制备工艺简单，可实现连续、规模化生产，且成本较低。

附图说明

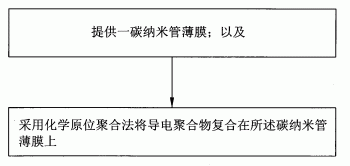

图1是本技术方案实施例的碳纳米管/导电聚合物复合材料制备方法的流程图。

图2是本技术方案实施例的包含无序碳纳米管的碳纳米管/导电聚合物复合材料的结构示意图。

具体实施方式

以下将结合附图详细说明本技术方案提供的碳纳米管/导电聚合物复合材料的制备方法。

请参阅图1，本技术方案实施例提供一种碳纳米管/导电聚合物复合材料的制备方法，具体包括以下步骤：

步骤一，制备一碳纳米管薄膜。

所述制备碳纳米管薄膜的方法包括直接生长法、絮化法、碾压法或拉膜法等其它方法。所述碳纳米管薄膜包括多个均匀分布的碳纳米管，且该多个碳纳米管相互连接形成导电网络结构。

本实施例采用絮化法制备所述碳纳米管薄膜，该方法具体包括以下步骤：

(一)提供一碳纳米管原料。

本实施例中，所述碳纳米管原料的制备方法具体包括以下步骤：(a)提供一平整基底，该基底可选用P型或N型硅基底，或选用形成有氧化层的硅基底，本实施例优选为采用4英寸的硅基底；(b)在基底表面均匀形成一催化剂层，该催化剂层材料可选用铁(Fe)、钴(Co)、镍(Ni)或其任意组合的合金之一；(c)将上述形成有催化剂层的基底在700～900℃的空气中退火约30分钟～90分钟；(d)将处理过的基底置于反应炉中，在保护气体环境下加热到500～740℃，然后通入碳源气体反应约5～30分钟，生长得到碳纳米管阵列，其高度大于100纳米，优选为100纳米～10毫米；(e)使碳纳米管阵列脱离基底，获得碳纳米管原料。

该碳纳米管阵列为多个彼此平行且垂直于基底生长的碳纳米管形成的纯碳纳米管阵列，由于生成的碳纳米管长度较长，部分碳纳米管会相互缠绕。通过上述控制生长条件，该超顺排碳纳米管阵列中基本不含有杂质，如无定型碳或残留的催化剂金属颗粒等。本实施例中碳源气可选用乙炔等化学性质较活泼的碳氢化合物，保护气体可选用氮气、氨气或惰性气体。可以理解的是，本实施例提供的碳纳米管阵列不限于上述制备方法。本实施例优选采用刀片或其他工具将碳纳米管从基底刮落，获得碳纳米管原料，其中碳纳米管一定程度上保持相互缠绕的状态。

所述碳纳米管包括单壁碳纳米管、双壁碳纳米管及多壁碳纳米管中的一种或几种。该单壁碳纳米管的直径为0.5纳米～50纳米，该双壁碳纳米管的直径为1.0纳米～50纳米，该多壁碳纳米管的直径为1.5纳米～50纳米。所述碳纳米管的长度在100纳米到10毫米之间。

(二)将上述碳纳米管原料添加到溶剂中并进行絮化处理获得碳纳米管絮状结构。

本实施例中，溶剂可选用水、易挥发的有机溶剂等。絮化处理可通过采用超声波分散处理或高强度搅拌等方法。优选地，本实施例采用超声波将碳纳米管在溶剂中分散10～30分钟。由于碳纳米管具有极大的比表面积，相互缠绕的碳纳米管之间具有较大的范德华力。上述絮化处理并不会将碳纳米管原料中的碳纳米管完全分散在溶剂中，碳纳米管之间通过范德华力相互吸引、缠绕，形成网络状结构。

(三)将上述碳纳米管絮状结构从溶剂中分离，并对该碳纳米管絮状结构定型处理以获得碳纳米管薄膜。

本实施例中，分离碳纳米管絮状结构的方法具体包括以下步骤：将上述含有碳纳米管絮状结构的溶剂倒入放有滤纸的漏斗中；静置干燥一段时间从而获得分离的碳纳米管絮状结构。

所述定型处理具体包括以下步骤：将上述碳纳米管絮状结构置于一容器中；将碳纳米管絮状结构按照预定形状摊开；施加一定压力于摊开的碳纳米管絮状结构；以及，将碳纳米管絮状结构中残留的溶剂烘干或等溶剂自然挥发后获得碳纳米管薄膜。可以理解，本实施例可通过控制碳纳米管絮状结构摊片的面积来控制碳纳米管薄膜的厚度和面密度。摊片的面积越大，则碳纳米管薄膜的厚度和面密度就越小。本实施例中获得的碳纳米管薄膜的厚度为1微米至2毫米。

另外，上述分离与定型处理步骤也可直接通过抽滤的方式获得碳纳米管薄膜，具体包括以下步骤：提供一微孔滤膜及一抽气漏斗；将上述含有碳纳米管絮状结构的溶剂经过微孔滤膜倒入抽气漏斗中；抽滤并干燥后获得碳纳米管薄膜。该微孔滤膜为一表面光滑、孔径为0.22微米的滤膜。由于抽滤方式本身将提供一较大的气压作用于碳纳米管絮状结构，该碳纳米管絮状结构经过抽滤会直接形成一均匀的碳纳米管薄膜。且，由于微孔滤膜表面光滑，该碳纳米管薄膜容易剥离。

采用所述絮化法制备的碳纳米管薄膜，其包括多个均匀分布的碳纳米管，该多个均匀分布的碳纳米管通过范德华力相互连接形成网络结构，从而形成一具有自支撑结构的碳纳米管薄膜，该碳纳米管薄膜具有较好的柔韧性。

可以理解，所述碳纳米管薄膜的制备方法还可以为直接生长法、碾压法或拉膜法等其它方法。所述直接生长法为用化学气相沉积法于一基板上生长碳纳米管薄膜。该碳纳米管薄膜为无序碳纳米管薄膜，该碳纳米管薄膜包括多个无序排列的碳纳米管。所述采用碾压法制备碳纳米管薄膜的方法包括以下步骤：提供一碳纳米管阵列形成于一基底；以及提供一施压装置挤压上述碳纳米管阵列，从而得到碳纳米管薄膜。该碳纳米管薄膜为无序碳纳米管薄膜，且包括多个沿一个或多个方向择优取向排列的碳纳米管。所述采用拉膜法制备碳纳米管薄膜的方法包括以下步骤：制备一碳纳米管阵列；从上述碳纳米管阵列中选定一定宽度的多个碳纳米管束片断，优选为采用具有一定宽度的胶带接触碳纳米管阵列以选定一定宽度的多个碳纳米管束片断；以及以一定速度沿基本垂直于碳纳米管阵列生长方向拉伸该多个碳纳米管束片断，以形成一连续的碳纳米管薄膜。

步骤二，采用化学原位聚合法将导电聚合物复合在所述碳纳米管薄膜上，获得一碳纳米管/导电聚合物复合材料。

本技术方案采用化学原位聚合法将所述碳纳米管薄膜与导电聚合物复合的方法具体包括以下步骤：

首先，制备一导电聚合物单体的酸溶液，将所述碳纳米管薄膜浸入所述导电聚合物单体的酸溶液中，形成一包含碳纳米管薄膜与导电聚合物单体的酸溶液。

所述形成一包含碳纳米管薄膜与导电聚合物单体的酸溶液的方法具体包括以下步骤：提供20～40质量份导电聚合物单体，配制摩尔浓度为0.1～5摩尔/升的酸溶液，将所述导电聚合物单体溶于酸溶液中，得到摩尔浓度为0.1～5摩尔/升的导电聚合物单体的酸溶液，该酸溶液中酸的摩尔浓度为0.1～5摩尔/升；取50～90质量份的碳纳米管薄膜，将其浸入所述导电聚合物的酸溶液中，形成一包含碳纳米管薄膜与导电聚合物单体的酸溶液；以及将含有碳纳米管薄膜及导电聚合物单体的酸溶液在0摄氏度～5摄氏度冷藏3～10小时，以使得导电聚合物单体在碳纳米管薄膜的碳纳米管形成的网络结构中均匀分散。

所述酸溶液的浓度较低，因此不会氧化浸入其中的碳纳米管薄膜，从而避免了对碳纳米管结构的破坏。所述导电聚合物单体包括苯胺、吡咯、噻吩、乙炔、对苯及对苯撑乙烯中的一种或几种。所述酸溶液为盐酸溶液、硫酸溶液、硝酸溶液、磷酸溶液或乙酸溶液中的一种或几种的混合。本实施例中，所述导电聚合物单体为苯胺，所述溶液为盐酸溶液。

本实施例中，所述制备一导电聚合物单体的酸溶液，将所述碳纳米管薄膜浸入所述导电聚合物单体的酸溶液中的方法具体包括以下步骤：取一容器，于该容器中配制40毫升1摩尔/升的盐酸溶液；用称量天平称量0.74504克的苯胺单体油状物(0.74504克苯胺单体油状物的物质的量为0.008摩尔)，并放入一容器内，向该容器内注入40毫升1摩尔/升的盐酸溶液，使所述苯胺单体油状物溶于所述盐酸溶液中，制备成0.2摩尔/升的苯胺的盐酸溶液；用称量天平称量称取质量为40.1毫克的碳纳米管薄膜，将其浸入所述0.2摩尔/升的苯胺的盐酸溶液当中，将浸有碳纳米管薄膜16的苯胺盐酸溶液在0摄氏度～5摄氏度冷藏3小时，使得苯胺单体在碳纳米管薄膜的碳纳米管形成的网络结构中均匀分散。

其次，制备氧化剂的酸溶液。

所述氧化剂的酸溶液的作用为将导电聚合物单体氧化，从而使导电聚合物单体发生氧化聚合，生成导电聚合物。制备氧化剂的酸溶液的方法具体包括以下步骤：称量20～40质量份的氧化剂于一容器中；倒入0.1～5摩尔/升的酸溶液，配制成0.1～5摩尔/升摩尔浓度的氧化剂的酸溶液；以及将所述氧化剂的酸溶液在0摄氏度～5摄氏度冷藏3～10小时。

所述氧化剂包括过硫酸胺、高锰酸钾、双氧水。所述酸溶液为盐酸溶液、硫酸溶液、硝酸溶液、磷酸溶液或乙酸溶液中的一种或几种的混合。所述导电聚合物单体的酸溶液的摩尔浓度与所述氧化剂的酸溶液的摩尔浓度之比为0.5～2。本实施例中，所述氧化剂为过硫酸胺，所述酸溶液为盐酸溶液，所述导电聚合物单体的酸溶液的摩尔浓度与所述氧化剂的酸溶液的摩尔浓度之比为1。

本实施例中，所述制备氧化剂的酸溶液的方法具体包括以下步骤：用称量天平称量1.8256克过硫酸铵粉末，并将其放置于一80毫升的容器内；向盛有过硫酸铵粉末的容器内注入40毫升1摩尔/升的盐酸溶液，将过硫酸铵粉末溶解在盐酸溶液中，制备成0.2摩尔/升的过硫酸铵的盐酸(1摩尔/升)溶液；以及将所述过硫酸铵的盐酸溶液在0摄氏度～5摄氏度冷藏3小时，使得过硫酸铵更充分的溶解于盐酸溶液中。

最后，将所述氧化剂的酸溶液与浸有碳纳米管薄膜的导电聚合物单体的酸溶液混合，使导电聚合物单体聚合，获得碳纳米管/导电聚合物复合材料。

上述导电聚合物单体聚合的方法具体包括以下步骤：将所述浸有碳纳米管薄膜的导电聚合物单体的酸溶液置于冰水混合物中；缓慢逐滴加入氧化剂的酸溶液，使得导电聚合物单体发生聚合反应，形成导电聚合物纤维；以及待所述氧化剂的酸溶液全部滴加完毕，将所述碳纳米管薄膜的导电聚合物单体的酸溶液与氧化剂的酸溶液的混合液在0摄氏度～5摄氏度冷藏5～20小时。

所述冷藏含有碳纳米管薄膜的导电聚合物单体的酸溶液与氧化剂的酸溶液的混合液5～20小时，作用是使得导电聚合物单体被氧化剂充分地氧化，从而使得导电聚合物单体能够充分均匀聚合形成导电聚合物纤维，导电聚合物纤维复合在所述碳纳米管的表面或/和附着在所述碳纳米管的管壁上，所述导电聚合物纤维还可以彼此相互联接后再复合在所述碳纳米管的表面或/和附着在所述碳纳米管的管壁上。上述冷藏为可选择条件，也可以直接在室温下将含有碳纳米管薄膜的导电聚合物单体的酸溶液与氧化剂的酸溶液的混合液放置5～20小时，若聚合反应为放热反应，冷藏条件得到的碳纳米管/导电聚合物复合材料要比室温所得到的碳纳米管/导电聚合物复合材料的导电性能好，因此本技术领域的技术人员可以根据实际情况选择是否冷藏。所述导电聚合物纤维的长度为100纳米～10毫米，直径为30纳米～120纳米。

本实施例中，可将所述含有碳纳米管薄膜的导电聚合物单体的酸溶液与氧化剂的酸溶液的混合液放置于0摄氏度～5摄氏度的环境中，冷藏10小时，使得聚苯胺纤维复合在所述碳纳米管的表面或/和附着在所述碳纳米管的管壁上，或者所述聚本案纤维还可以彼此相互联接后再复合在所述碳纳米管的表面或/和附着在所述碳纳米管的管壁上。

本技术方案碳纳米管/导电聚合物复合材料的制备方法中，采用将50～90质量份的碳纳米管薄膜与20～40质量份导电聚合物单体配置的酸溶液混合，再加入由20～40质量份的氧化剂配置的氧化剂的酸溶液，使导电聚合物单体氧化聚合成导电聚合物，从而与碳纳米管薄膜复合形成碳纳米管/导电聚合物复合材料。上述碳纳米管薄膜、导电聚合物单体以及氧化剂的质量比例关系有利于确保本技术方案制备的碳纳米管/导电聚合物复合材料中聚苯胺纤维复合在所述碳纳米管的表面或/和附着在所述碳纳米管的管壁上，或者所述聚本案纤维还可以彼此相互联接后再复合在所述碳纳米管的表面或/和附着在所述碳纳米管的管壁上。

所述制备碳纳米管/导电聚合物复合材料的制备方法还可以进一步包括一采用清洗溶液清洗并烘干所述碳纳米管/导电聚合物复合材料的步骤。具体地，该步骤可以通过以下方法实现：首先，将碳纳米管/导电聚合物复合材料从混合液中取出，将其放入盛有去离子水的容器内清洗多次，以除去碳纳米管/导电聚合物复合材料中的离子杂质；其次，再将其放入盛有乙醇的容器中清洗多次以去除碳纳米管/导电聚合物复合材料中残留的其它有机杂质；最后，将碳纳米管/导电聚合物复合材料取出，放入烘箱内，在80摄氏度下烘干4小时，将碳纳米管/导电聚合物复合材料中的乙醇蒸发出来。通过清洗碳纳米管/导电聚合物复合材料可有效去除碳纳米管/导电聚合物复合材料中存在的其他离子杂质，以及残留其它有机杂质，从而进一步提高碳纳米管/导电聚合物复合材料的纯度。

请参阅图2，本技术方案所制备的碳纳米管/导电聚合物复合材料10包括多个碳纳米管12及多个导电聚合物纤维14。所述多个碳纳米管12相互连接形成一碳纳米管薄膜16，多个导电聚合物纤维14复合在所述碳纳米管12的表面或/和附着在所述碳纳米管12的管壁上，所述导电聚合物纤维14还可以彼此相互联接后再复合在所述碳纳米管12的表面或/和附着在所述碳纳米管12的管壁上。在上述的碳纳米管/导电聚合物复合材料10中，碳纳米管12形成的碳纳米管薄膜16起到了骨架作用，导电聚合物纤维14依附在所述的碳纳米管薄膜16骨架上。进一步地，所述碳纳米管12和导电聚合物纤维14均匀分布于所述碳纳米管/导电聚合物复合材料中。

本技术方案所提供的碳纳米管/导电聚合物复合材料的制备方法具有以下优点：其一，由于采用化学原位聚合法将所述碳纳米管薄膜与导电聚合物复合，碳纳米管薄膜中多个碳纳米管均匀分散且相互连接形成导电网络，使得制得的碳纳米管/导电聚合物复合材料中碳纳米管均匀分散。其二，由于采用化学原位聚合法将所述碳纳米管薄膜与导电聚合物复合，无需添加表面活性剂，使得碳纳米管/导电聚合物复合材料中不包含表面活性剂。其三，本发明提供的碳纳米管/导电聚合物复合材料的制备方法，不需要用强酸氧化碳纳米管，碳纳米管的结构完整，在制备过程中不会破坏碳纳米管的结构。其四，采用化学原位聚合法将所述碳纳米管薄膜与导电聚合物复合，制备工艺简单，可实现连续、规模化生产，且成本较低。

另外，本领域技术人员还可以在本发明精神内做其它变化，当然，这些依据本发明精神所做的变化，都应包含在本发明所要求保护的范围之内。
