专利摘要

本实用新型提供磁悬浮景观灯，包括固定底座和支撑柱，所述固定底座的顶部设置有支撑柱，且支撑柱的一侧焊接有支撑架，所述支撑架的顶部设置有磁性推升组件。本实用新型提供的磁悬浮景观灯通过悬浮灯体内部设置的导热片与导热柱的相互配合，可以在景观灯照明工作过程中，将灯泡发光产生的热量进行传导，并将传导的热量传递给诱捕液存放槽内对其蚊虫诱捕液进行加热蒸腾作业，从而使蒸腾后的诱捕液从扩散口进行飘出，对景观灯光源吸引的蚊虫进行灭杀，该装置利用灯光余热灭杀蚊虫的方式，不仅可以有效提高环境的舒适性，避免蚊虫病毒的传播对行人造成的健康伤害，同时通过导热片与导热柱的导热冷却，可以有效降低悬浮灯体内部温度的升高。

权利要求

1.磁悬浮景观灯，包括固定底座(1)和支撑柱(2)，其特征在于，所述固定底座(1)的顶部设置有支撑柱(2)，且支撑柱(2)的一侧焊接有支撑架(3)，所述支撑架(3)的顶部设置有磁性推升组件(9)，且磁性推升组件(9)的上方悬浮有悬浮灯体(5)，所述悬浮灯体(5)的顶部设置有诱捕液存放槽(7)，所述悬浮灯体(5)的内部设置有导热片(16)，且导热片(16)的顶部设置有导热柱(12)，并且导热柱(12)的一端贯穿延伸至诱捕液存放槽(7)内部与蚊虫诱捕液(14)接触，所述诱捕液存放槽(7)的顶端开设有扩散口(15)，所述支撑柱(2)的一侧安装有垃圾收集箱(10)。

2.根据权利要求1所述的磁悬浮景观灯，其特征在于，所述磁性推升组件(9)的顶部设置有磁性圈体(17)，且磁性圈体(17)的内侧位于磁性推升组件(9)的顶部设置有电磁铁块(19)，所述磁性推升组件(9)的内部开设有固定插接槽(18)，且固定插接槽(18)的内部位于磁性推升组件(9)的顶部通过固定插接块(21)插接有防护盖体(20)。

3.根据权利要求1所述的磁悬浮景观灯，其特征在于，所述支撑柱(2)的顶端安装有风力发电组件(8)，所述固定底座(1)的内部安装有蓄电池(11)。

4.根据权利要求1所述的磁悬浮景观灯，其特征在于，所述悬浮灯体(5)的表面设置有防护罩(6)，所述悬浮灯体(5)的底部嵌设有磁性悬浮块(4)。

5.根据权利要求1所述的磁悬浮景观灯，其特征在于，所述导热柱(12)共设置有多个，且多个导热柱(12)与诱捕液存放槽(7)接触点均嵌设有密封圈(13)。

6.根据权利要求1所述的磁悬浮景观灯，其特征在于，所述磁性推升组件(9)与悬浮灯体(5)均设置有两个，且两个磁性推升组件(9)与悬浮灯体(5)均关于支撑柱(2)的中轴线对称。

说明书

技术领域

本实用新型涉及景观灯领域，尤其涉及磁悬浮景观灯。

背景技术

磁悬浮是利用磁力克服重力使物体悬浮的一种技术。

然而在一些园林景区使用的景观灯，为了增加美观和科技艺术氛围通常会使用磁悬浮进行灯光照明，但是传统使用的景观灯在照明使用的工作过程中，会产生大量的热能，如果不及时排出将会造成内部零件的老化损坏，并且蚊虫季节灯光吸引蚊虫，容易造成蚊虫疾病的传播，对行人身体健康造成伤害，除此之外，在电力负荷用电量大的季节，也容易出现停电的现象，从而造成磁悬浮灯无法正常工作和照明。

因此，有必要提供磁悬浮景观灯解决上述技术问题。

实用新型内容

本实用新型提供磁悬浮景观灯，解决了灯体发光散热差，灯光吸引蚊虫造成疾病传播的问题。

为解决上述技术问题，本实用新型提供的磁悬浮景观灯，包括固定底座和支撑柱，所述固定底座的顶部设置有支撑柱，且支撑柱的一侧焊接有支撑架，所述支撑架的顶部设置有磁性推升组件，且磁性推升组件的上方悬浮有悬浮灯体，所述悬浮灯体的顶部设置有诱捕液存放槽，所述悬浮灯体的内部设置有导热片，且导热片的顶部设置有导热柱，并且导热柱的一端贯穿延伸至诱捕液存放槽内部与蚊虫诱捕液接触，所述诱捕液存放槽的顶端开设有扩散口，所述支撑柱的一侧安装有垃圾收集箱。

优选的，所述磁性推升组件的顶部设置有磁性圈体，且磁性圈体的内侧位于磁性推升组件的顶部设置有电磁铁块，所述磁性推升组件的内部开设有固定插接槽，且固定插接槽的内部位于磁性推升组件的顶部通过固定插接块插接有防护盖体。

优选的，所述支撑柱的顶端安装有风力发电组件，所述固定底座的内部安装有蓄电池。

优选的，所述悬浮灯体的表面设置有防护罩，所述悬浮灯体的底部嵌设有磁性悬浮块。

优选的，所述导热柱共设置有多个，且多个导热柱与诱捕液存放槽接触点均嵌设有密封圈。

优选的，所述磁性推升组件与悬浮灯体均设置有两个，且两个磁性推升组件与悬浮灯体均关于支撑柱的中轴线对称。

与相关技术相比较，本实用新型提供的磁悬浮景观灯具有如下有益效果：

本实用新型提供磁悬浮景观灯，通过悬浮灯体内部设置的导热片与导热柱的相互配合，可以在景观灯照明工作过程中，将灯泡发光产生的热量进行传导，并将传导的热量传递给诱捕液存放槽内对其蚊虫诱捕液进行加热蒸腾作业，从而使蒸腾后的诱捕液从扩散口进行飘出，对景观灯光源吸引的蚊虫进行灭杀，该装置利用灯光余热灭杀蚊虫的方式，不仅可以有效提高环境的舒适性，避免蚊虫病毒的传播对行人造成的健康伤害，同时通过导热片与导热柱的导热冷却，可以有效降低悬浮灯体内部温度的升高，提升悬浮灯体内部组件的使用寿命。

本实用新型提供磁悬浮景观灯，通过磁性推升组件顶部设置的防护盖体可以有效降低灰尘对磁性推升组件内部的侵入，提高磁性推升组件使用的稳定性和防护性，同时通过磁性推升组件内部开设的固定插接槽与防护盖体底部设置的固定插接块，可以方便防护盖体的使用安装和拆卸，并且通过支撑柱顶部安装的风力发电组件，将风能转换为电能存储在蓄电池内，从而可以在停电时，为悬浮灯体提供备用电源，有效提高景观灯使用的稳定性和环保性。

附图说明

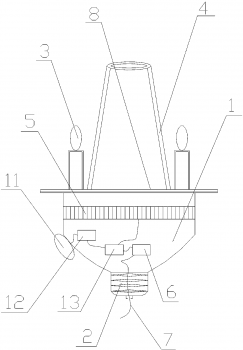

图1为本实用新型提供的磁悬浮景观灯的主视图；

图2为本实用新型悬浮灯体的内部结构示意图；

图3为本实用新型磁性推升组件内部结构示意图。

图中标号：1、固定底座；2、支撑柱；3、支撑架；4、磁性悬浮块；5、悬浮灯体；6、防护罩；7、诱捕液存放槽；8、风力发电组件；9、磁性推升组件；10、垃圾收集箱；11、蓄电池；12、导热柱；13、密封圈；14、蚊虫诱捕液；15、扩散口；16、导热片；17、磁性圈体；18、固定插接槽；19、电磁铁块；20、防护盖体；21、固定插接块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的技术方案，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

请结合参阅图1、图2、图3，其中，图1为本实用新型提供的磁悬浮景观灯的主视图；图2为本实用新型悬浮灯体的内部结构示意图；图3为本实用新型磁性推升组件内部结构示意图。磁悬浮景观灯，包括固定底座1和支撑柱2，固定底座1的顶部设置有支撑柱2，且支撑柱2的一侧焊接有支撑架3，支撑架3的顶部设置有磁性推升组件9，且磁性推升组件9的上方悬浮有悬浮灯体5，悬浮灯体5的顶部设置有诱捕液存放槽7，悬浮灯体5的内部设置有导热片16，且导热片16的顶部设置有导热柱12，并且导热柱12的一端贯穿延伸至诱捕液存放槽7内部与蚊虫诱捕液14接触，诱捕液存放槽7的顶端开设有扩散口15，支撑柱2的一侧安装有垃圾收集箱10，通过悬浮灯体5内部设置的导热片16与导热柱12的相互配合，可以在景观灯照明工作过程中，将灯泡发光产生的热量进行传导，并将传导的热量传递给诱捕液存放槽7内对其蚊虫诱捕液14进行加热蒸腾作业，从而使蒸腾后的诱捕液从扩散口15进行飘出，对景观灯光源吸引的蚊虫进行灭杀，该装置利用灯光余热灭杀蚊虫的方式，不仅可以有效提高环境的舒适性，避免蚊虫病毒的传播对行人造成的健康伤害，同时通过导热片16与导热柱12的导热冷却，可以有效降低悬浮灯体5内部温度的升高，提升悬浮灯体5内部组件的使用寿命。

进一步地，磁性推升组件9的顶部设置有磁性圈体17，且磁性圈体17的内侧位于磁性推升组件9的顶部设置有电磁铁块19，磁性推升组件9的内部开设有固定插接槽18，且固定插接槽18的内部位于磁性推升组件9的顶部通过固定插接块21插接有防护盖体20，通过磁性推升组件9顶部设置的防护盖体20可以有效降低灰尘对磁性推升组件9内部的侵入，提高磁性推升组件9使用的稳定性和防护性，同时通过磁性推升组件9内部开设的固定插接槽18与防护盖体20底部设置的固定插接块21，可以方便防护盖体20的使用安装和拆卸。

进一步地，支撑柱2的顶端安装有风力发电组件8，固定底座1的内部安装有蓄电池11，通过支撑柱2顶部安装的风力发电组件8，将风能转换为电能存储在蓄电池11内，从而可以在停电时，为悬浮灯体5提供备用电源，有效提高景观灯使用的稳定性和环保性。

进一步地，悬浮灯体5的表面设置有防护罩6，悬浮灯体5的底部嵌设有磁性悬浮块4，通过防护罩6可以有效避免悬浮灯体5水体和灰尘的侵蚀，提高悬浮灯体5的保护。

进一步地，导热柱12共设置有多个，且多个导热柱12与诱捕液存放槽7接触点均嵌设有密封圈13，导热柱12与导热片16均为金属铜材质，通过多个密封圈13可以有效提高导热柱12与诱捕液存放槽7接触点的密封效果。

进一步地，磁性推升组件9与悬浮灯体5均设置有两个，且两个磁性推升组件9与悬浮灯体5均关于支撑柱2的中轴线对称。

本实用新型提供的磁悬浮景观灯的工作原理如下：

使用时，先将该景观灯移动安装到照明使用的工作区域，然后外接电源，打开控制开关，再将悬浮灯体5轻放于磁性推升组件9的正上方，调整到恰当位置后，将悬浮灯体5空悬于磁性推升组件9上方，在景观灯工作使用时，通过悬浮灯体5内部设置的导热片16与导热柱12的相互配合，可以在景观灯照明工作过程中，将灯泡发光产生的热量进行传导，并将传导的热量传递给诱捕液存放槽7内对其蚊虫诱捕液14进行加热蒸腾作业，从而使蒸腾后的诱捕液从扩散口15进行飘出，对景观灯光源吸引的蚊虫进行灭杀，该装置利用灯光余热灭杀蚊虫的方式，不仅可以有效提高环境的舒适性，避免蚊虫病毒的传播对行人造成的健康伤害，同时通过导热片16与导热柱12的导热冷却，可以有效降低悬浮灯体5内部温度的升高，提升悬浮灯体5内部组件的使用寿命，并且通过磁性推升组件9顶部设置的防护盖体20可以有效降低灰尘对磁性推升组件9内部的侵入，提高磁性推升组件9使用的稳定性和防护性，同时通过磁性推升组件9内部开设的固定插接槽18与防护盖体20底部设置的固定插接块21，可以方便防护盖体20的使用安装和拆卸，并且通过支撑柱2顶部安装的风力发电组件8，将风能转换为电能存储在蓄电池11内，从而可以在停电时，为悬浮灯体5提供备用电源，有效提高景观灯使用的稳定性和环保性。

以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。
