专利摘要

本实用新型涉及一种可自由分度雕塑架，包括多个支脚支承的基台，所述基台上通过轴承支承一上下贯通基台的空心立管，所述空心立管的下段向下延伸，所述空心立管的下伸段上固联一分度蜗轮，所述空心立管的下伸段管壁上设置径向锁定销，所述基台的底部设置一安装架，所述安装架上通过轴承支承一可转动的蜗杆，所述蜗杆与所述分度蜗轮啮合，所述蜗杆的导程角小于齿面间的当量摩擦角，所述可转动的蜗杆的一端设置转动手柄，所述空心立管的中心通孔通过螺纹支承一调节螺杆，所述调节螺杆的上端通过连接固定雕塑架头，所述调节螺杆的杆身上设置轴向延伸的凹槽或者切平面，所述凹槽或者切平面与径向锁定销形成周向锁定。

权利要求

1.一种可自由分度雕塑架，其特征在于：包括多个支脚(100)支承的基台(200)，所述基台(200)上通过轴承支承一上下贯通基台(200)的空心立管(300)，所述空心立管(300)的下段向下延伸，所述空心立管(300)的下伸段上固联一分度蜗轮(400)，所述空心立管(300)的下伸段管壁上设置径向锁定销(410)，所述基台(200)的底部设置一安装架(210)，所述安装架(210)上通过轴承支承一可转动的蜗杆(220)，所述蜗杆(220)与所述分度蜗轮啮合，所述蜗杆(220)的导程角小于齿面间的当量摩擦角，所述可转动的蜗杆(220)的一端设置转动手柄(221)，所述空心立管(300)的中心通孔通过螺纹支承一调节螺杆(500)，所述调节螺杆(500)的上端通过连接固定雕塑架头(240)，所述调节螺杆(500)的杆身上设置轴向延伸的凹槽(510)或者切平面(520)，所述凹槽(510)或者切平面(520)与径向锁定销(410)形成周向锁定。

2.根据权利要求1所述的可自由分度雕塑架，其特征在于：所述调节螺杆(500)的上端通过连接固定一回转台(260)，所述回转台(260)上设置雕塑架头(240)。

3.根据权利要求1所述的可自由分度雕塑架，其特征在于：所述空心立管(300)的下伸段管壁上设置径向螺纹孔，所述径向锁定销(410)通过螺纹与该径向螺纹孔配合，所述径向锁定销(410)的前段伸入空心立管(300)内。

4.根据权利要求1所述的可自由分度雕塑架，其特征在于：所述径向锁定销(410)的前端设置导向锥头。

5.根据权利要求1所述的可自由分度雕塑架，其特征在于：所述的凹槽(510)的横截面呈矩形。

6.根据权利要求1所述的可自由分度雕塑架，其特征在于：所述基台(200)的下底面设置三条斜向支承的支脚(100)，三条支脚(100)的三条竖直投影均分360°。

7.根据权利要求1所述的可自由分度雕塑架，其特征在于：所述支脚(100)为可伸缩桌腿。

8.根据权利要求1所述的可自由分度雕塑架，其特征在于：所述蜗杆(220)为弧齿圆柱蜗杆(220)。

说明书

技术领域

本实用新型涉及一种美术教具，具体涉及一种可自由分度雕塑架。

背景技术

雕塑技法课程在美术人才培养方案中为必修课，是学生将来从事公共艺术设计所必须具备的重要专业设计能力之一，通过促进学生理解和掌握雕塑的基本概念、基本知识、基本原理和基本方法；培养与提高学生的分析形体与整体性思维的能力；提高和发展学生的视觉空间压缩能力和造型素质；增进学生从事雕塑制作与表现的实践动手能力。常规的雕塑在创作过程中，通常在教室中布置有固定支架，在支架上设置固定的雕塑骨架，雕塑骨架在雕塑中是用来承载学生施以石膏、黏土或其他的可塑材料的骨架，雕塑骨架一般用角铁、钢筋、铁丝、木头硬金属线制作。教学中的雕塑架通常都采用统一的制定模式，这种雕塑架无法马陆镇不同身高学生的需要，雕塑骨架的高度无法调节，导致雕塑架创造过程中不适应性高，同时由于雕塑的创造过程多为立体创作，在创作过程中需要进行环绕雕塑360°进行雕塑作业，在这个过程中，通常雕塑架无法转动进行分度，通常需要创作者身体围绕雕塑进行创作以满足不同角度工位的需求，采用这种方式不仅劳动强度大，并且在整个过程中需要较大的空间，不利于集中教学的开展。

发明内容

本实用新型的目的是针对现有技术的不足，提供一种可自由分度雕塑架，它能够解决传统雕塑架占用较大的教学空间，不能适应不同规格需求、不能自由分度等缺陷。

本实用新型的目的是这样实现的：一种可自由分度雕塑架，包括多个支脚支承的基台，所述基台上通过轴承支承一上下贯通基台的空心立管，所述空心立管的下段向下延伸，所述空心立管的下伸段上固联一分度蜗轮，所述空心立管的下伸段管壁上设置径向锁定销，所述基台的底部设置一安装架，所述安装架上通过轴承支承一可转动的蜗杆，所述蜗杆与所述分度蜗轮啮合，所述蜗杆的导程角小于齿面间的当量摩擦角，所述可转动的蜗杆的一端设置转动手柄，所述空心立管的中心通孔通过螺纹支承一调节螺杆，所述调节螺杆的上端通过连接固定雕塑架头，所述调节螺杆的杆身上设置轴向延伸的凹槽或者切平面，所述凹槽或者切平面与径向锁定销形成周向锁定。

所述调节螺杆的上端通过连接固定一回转台，所述回转台上设置雕塑架头。

所述空心立管的下伸段管壁上设置径向螺纹孔，所述径向锁定销通过螺纹与该径向螺纹孔配合，所述径向锁定销的前段伸入空心立管内。

所述径向锁定销的前端设置导向锥头。

所述的凹槽的横截面呈矩形。

所述基台的下底面设置三条斜向支承的支脚，三条支脚的三条竖直投影均分360°。

所述支脚为可伸缩桌腿。

所述蜗杆为弧齿圆柱蜗杆。

采用上述方案，有益效果如下：基台通过支架用于支承空心立管，空心立管能够相对基台能够自由转动，在开始进行雕塑创作前，需要调整雕塑骨架的升降，解除径向锁定销对调节螺杆的锁定，使径向锁定销从凹槽或者切平面脱离调节螺杆，创作者一只手扶助雕塑骨架，另外一只手转动手柄，此时，蜗杆转动，继而带动蜗轮转动，蜗轮转动带动空心立管转动，空心立管通过螺纹向上推动调节螺杆上运动，待调节螺杆上升到指定高度后，通过径向锁定销插入调节螺杆的凹槽或者切平面实现周向锁定，当需要进行圆周方向上进行分度调整时候，只需要转动手柄，蜗杆转动，继而带动蜗轮转动，蜗轮转动带动空心立管转动，空心立管通过径向锁定销和螺纹带动调节螺杆转动，调节螺杆带动雕塑骨架在圆周方向上的分度以满足任意角度的调整，所述蜗杆与所述分度蜗轮啮合，所述蜗杆的导程角小于齿面间的当量摩擦角，机构具有自锁性，可实现反向自锁，即只能蜗杆带动分度蜗轮，而不能由分度蜗轮带动蜗杆。采用本实用新型，能适应不同规格需求，可以试实现任意角度的自由分度，创作人员在创作时候能够在一个位置能够对雕塑作品进行全方位的创作和调整。

下面结合附图和具体实施例对本实用新型作进一步说明。

附图说明

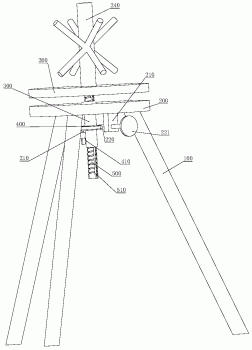

图1为本实用新型的结构示意图；

图2为图1中凹槽与向锁定销配合的结构示意图；

图3为切平面与向锁定销配合的结构示意图。

附图中，100为支脚，200为基台，210为安装架，220为蜗杆，221为转动手柄，240为雕塑架头，260为回转台，300为空心立管，400为分度蜗轮，410为径向锁定销，500为调节螺杆，510为凹槽，520为切平面。

具体实施方式

参照附图，将详细描述本实用新型的具体实施方案。

参见图1至图3，可自由分度雕塑架的一种实施例，包括多个支脚100支承的基台200，所述支脚100为可伸缩桌腿，设置可伸缩桌腿可以满足雕塑架不同倾斜角度的要求。本实施例中，所述基台200的下底面设置三条斜向支承的支脚100，三条支脚100的三条竖直投影均分360°，采用这种结构能够使基台200保持稳定，减少晃动幅度。所述基台200上通过轴承支承一上下贯通基台200的空心立管300，所述空心立管300的下段向下延伸，所述空心立管300的下伸段上固联一分度蜗轮400，所述空心立管300的下伸段管壁上设置径向锁定销410，本实施中，所述空心立管300的下伸段管壁上设置径向螺纹孔，所述径向锁定销410通过螺纹与该径向螺纹孔配合，所述径向锁定销410的前段伸入空心立管300内。所述基台200的底部设置一安装架210，所述安装架210上通过轴承支承一可转动的蜗杆220，采用蜗杆220可以得到很大的传动比，比交错轴斜齿轮机构紧凑，两轮啮合齿面间为线接触，其承载能力大大高于交错轴斜齿轮机构，蜗杆220传动相当于螺旋传动，为多齿啮合传动，故传动平稳、噪音很小，所述蜗杆220与所述分度蜗轮啮合，所述蜗杆220的导程角小于齿面间的当量摩擦角，机构具有自锁性，可实现反向自锁，即只能蜗杆220带动分度蜗轮，而不能由分度蜗轮带动蜗杆220，防止回转平台的周向窜动。所述蜗杆220为弧齿圆柱蜗杆220，弧齿圆柱蜗杆220，接触线上齿廓当量曲率半径较大，接触应力较低，因而其承载能力和效率均较其他圆柱蜗杆220传动为高，所述蜗杆220与所述分度蜗轮啮合。所述可转动的蜗杆220的一端设置转动手柄221，所述空心立管300的中心通孔通过螺纹支承一调节螺杆500，所述调节螺杆500的上端通过连接固定雕塑架头240，优选地，所述调节螺杆500的上端通过连接固定一回转台260，所述回转台260上设置雕塑架头240，采用这种结构既能够方便创作者放置杂物同时回转台260能够挡住立管上方，防止杂物和土坯进去空心立管300内。所述调节螺杆500的杆身上设置轴向延伸的凹槽510或者切平面520，本实施例中，所述的凹槽510的横截面呈矩形，所述调节螺杆500的杆身设置三条均分360°的凹槽510。所述凹槽510或者切平面520与径向锁定销410形成周向锁定，优选地，所述径向锁定销410的前端设置导向锥头，设置导向锥头能够方便径向锁定销410快速锁。所述的凹槽510的横截面呈矩形。

采用上述方案，在开始进行雕塑创作前，需要调整雕塑骨架的升降，解除径向锁定销410对调节螺杆500的锁定，使径向锁定销410从凹槽510或者切平面520脱离调节螺杆500，创作者一只手扶助雕塑骨架，另外一只手转动手柄221，此时，蜗杆220转动，继而带动蜗轮转动，蜗轮转动带动空心立管300转动，空心立管300通过螺纹向上推动调节螺杆500上运动，待调节螺杆500上升到指定高度后，通过径向锁定销410插入调节螺杆500的凹槽510或者切平面520实现周向锁定，当需要进行圆周方向上进行分度调整时候，只需要转动手柄221，蜗杆220转动，继而带动蜗轮转动，蜗轮转动带动空心立管300转动，空心立管300通过径向锁定销410和螺纹带动调节螺杆500转动，调节螺杆500带动雕塑骨架在圆周方向上的分度以满足任意角度的调整，所述蜗杆220与所述分度蜗轮啮合，所述蜗杆220的导程角小于齿面间的当量摩擦角，机构具有自锁性，即只能蜗杆220带动分度蜗轮，而不能由分度蜗轮带动蜗杆220。采用本实用新型，能适应不同规格需求，可以试实现任意角度的自由分度，创作人员在创作时候能够在一个位置能够对雕塑作品进行全方位的创作和调整。
