专利摘要

本实用新型涉及水写布领域，具体来说是一种便携式水写演示装置，包括水写笔和水写布；所述水写布包括水写布主体，在水写布主体的边角处设有挂接孔；所述挂接孔内设有用于水写布挂接的吸盘挂钩；所述水写布主体包括吸附层、石墨层、吸水层以及涂白层；所述吸附层、石墨层、吸水层以及涂白层依次铺设；所述吸附层处于石墨层下方；所述石墨层处于吸水层下方；所述吸水层处于涂白层下方。本实用新型公开了一种新型的水写演示装置；通过水写笔和水写布的配合，可以方便与操作者实际操作；保证实际演示作用；同时本实用新型把水写布设计成了4层结构，通过相互之间的作用，在实现显示字体的作用的同时，还使得字体显示时间延长，保证实际演示效果。

权利要求

1.一种便携式水写演示装置，包括水写笔和水写布；其特征在于，所述水写布包括水写布主体，在水写布主体的边角处设有挂接孔；所述挂接孔内设有用于水写布挂接的吸盘挂钩；所述水写布主体包括吸附层、石墨层、吸水层以及涂白层；所述吸附层、石墨层、吸水层以及涂白层依次铺设；所述吸附层处于石墨层下方；所述石墨层处于吸水层下方；所述吸水层处于涂白层下方。

2.根据权利要求1所述的一种便携式水写演示装置，其特征在于，所述吸附层为PVR吸附膜。

3.根据权利要求1所述的一种便携式水写演示装置，其特征在于，所述挂接孔的侧壁上设有挂接缺口；所述挂接孔的内壁上贴附有钢制卡圈。

4.根据权利要求3所述的一种便携式水写演示装置，其特征在于，所述钢制卡圈截面呈U型。

5.根据权利要求1所述的一种便携式水写演示装置，其特征在于，所述水写笔包括笔体和笔尖；所述笔尖包括笔尖本体，所述笔尖本体远离笔体的一端宽度大于靠近笔体一端的宽度；所述笔尖本体远离笔体一端的端部为弧形。

说明书

技术领域

本实用新型涉及水写布领域，具体来说是一种便携式水写演示装置。

背景技术

目前，全国教育系统特别是各级学校的日常教学，常采用黑板，粉笔作为主要的教学工具，这种教具当然省它的很多优点，如识辨度好，书写方便，价格便宜。白色的书写板在一般科研单位，公司或部门用的相对较多，但它者一定的局限性，如:在教宝范围内识别度不理想，只能用在小范围内,价格较贵,且有机颜料容易造成环境污染，以上两种演示工具均采用人工擦拭的方式清洁，一方面擦起来费劲、费时，另一方面对于用粉笔书写的黑板，因擦拭时产生的粉笔粉尘飞扬的现象，从而影响了将生的身体健康。在公司,科研单位幻灯机或投影仪用得也较为普遍，这又要用投影屏幕，比较占用空间，同时受空间限制比较大。当下一个普遍现象，一间教室内，既有黑板，又有白板，还有幻灯或投影，既占地方，又显得杂乱，对使用者来讲，显示效果不够理想；所以一种免擦拭，并且字迹保留时间长的新型水写演示装置是现在所需要的。

实用新型内容

本实用新型的目的在于克服现有技术的不足，提供一种免擦拭，并且字迹保留时间长的新型水写演示装置。

为了实现上述目的，本实用新型采用的技术方案为：

一种便携式水写演示装置，包括水写笔和水写布；所述水写布包括水写布主体，在水写布主体的边角处设有挂接孔；所述挂接孔内设有用于水写布挂接的吸盘挂钩；所述水写布主体包括吸附层、石墨层、吸水层以及涂白层；所述吸附层、石墨层、吸水层以及涂白层依次铺设；所述吸附层处于石墨层下方；所述石墨层处于吸水层下方；所述吸水层处于涂白层下方。

所述吸附层为PVR吸附膜。

所述挂接孔的侧壁上设有挂接缺口；所述挂接孔的内壁上贴附有钢制卡圈。

所述钢制卡圈截面呈U型。

所述水写笔包括笔体和笔尖；所述笔尖包括笔尖本体，所述笔尖本体远离笔体的一端宽度大于靠近笔体一端的宽度；所述笔尖本体远离笔体一端的端部为弧形。

本实用新型的优点在于：、

本实用新型公开了一种新型的水写演示装置；通过水写笔和水写布的配合，可以方便与操作者实际操作；保证实际演示作用；同时本实用新型把水写布设计成了4层结构，通过相互之间的作用，在实现显示字体的作用的同时，还使得字体显示时间延长，保证实际演示效果。

附图说明

下面对本实用新型说明书各幅附图表达的内容及图中的标记作简要说明：

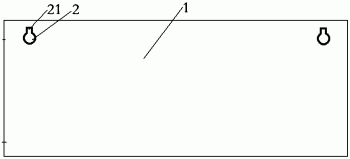

图1为本实用新型的主视图。

图2为本实用新型中水写布主体的结构示意图。

图3为本实用新型中水写笔的结构示意图。

上述图中的标记均为：

1、水写布主体，2、挂接孔，3、笔体，4、笔尖。

具体实施方式

下面对照附图，通过对最优实施例的描述，对本实用新型的具体实施方式作进一步详细的说明。

一种便携式水写演示装置，包括水写笔和水写布；其特征在于，所述水写布包括水写布主体1，在水写布主体1的边角处设有挂接孔2；所述挂接孔2内设有用于水写布挂接的吸盘挂钩；所述水写布主体1包括吸附层101、石墨层102、吸水层103以及涂白层104；所述吸附层101、石墨层102、吸水层103以及涂白层104依次铺设；所述吸附层101处于石墨层102下方；所述石墨层102处于吸水层103下方；所述吸水层103处于涂白层104下方；本实用新型公开了一种新型的水写演示装置；通过水写笔和水写布的配合，可以方便与操作者实际操作；保证实际演示作用；作为优化的，本实用新型中在水写布边角设有吸盘挂钩，吸盘挂钩是一个公知技术，通过吸盘挂钩的设置，可以实现对水写布的挂接，保证水写布的纵向布置；同时本实用新型对水写布的整体结构进行了优化，本实用新型水写布分为四层结构，底层为吸附层101，吸附层101为一层PVR吸附膜，这样的设计，既可有效保护水写布，又易于和墙面，黑板面等贴合，使演示装置适用面更广；吸附层101上设有石墨层102，石墨层102是对传统黑布层的优化，石墨层102因为自身特性的原因，性能比较稳定，同时水透过上面涂白层104和吸水层103之后，根据折射原理可以在水写布表面呈现墨色字体，实现字体的显形的功能；在石墨层102上设有吸水层103，吸水层103实际上可以选用吸水纸来进行代替；吸水层103的设置可延长水写字显示时间，吸水纸厚度可根据具体情况个性化选择，吸水纸越厚，水写字的显示时间越长；所以可调整本层厚度达到字迹保留时长的不同效果，水写布最上层为涂白层104，要求比较柔软光滑，易于书写；涂白层104在现有技术，这里不再赘述。

作为优化的，本实用新型中所述挂接孔2的侧壁上设有挂接缺口21；挂接缺口21的设置，起到限位的作用，挂接缺口21与吸盘挂钩上的凸起相配合，可以更好的实现对水写布的定位操作；更方便水写布与吸盘挂钩的连接；同时在本实用新型中所述挂接孔2的内壁上贴附有钢制卡圈；钢制卡圈是卡接在水写布挂接孔2的边缘处的，这样可以增加挂接孔2的强度，基本上避免了水写布上挂接孔2破损的问题；作为预选的，本实用新型中所述钢制卡圈截面呈U型；U型开口卡接在水写布上，进而实现钢制卡圈与水写布的连接这样的设置，方便钢制卡圈与水写布的连接。

作为优化的，本实用新型中所述水写笔包括笔体3和笔尖4；所述笔尖4包括笔尖本体41，所述笔尖本体41远离笔体3的一端宽度大于靠近笔体3一端的宽度；所述笔尖本体41远离笔体3一端的端部为弧形42；通过以上结构，我们可以得知，本实用新型水写笔在结构上进行了优化，本实用新型中水写笔采用一般钢笔的笔身金属结构，这里属于公知技术，通过中空的笔管盛放书写液体，通过重力和毛细管作用，实现书写要求；对水写笔的优化就是对笔尖4结构进行了优化，本实用新型中水写笔笔尖4采用光滑圆结构，也就是上文中端部呈弧形42结构，具体结构如附图所示；通过这样的结构设计，可以更好的保证水写笔在水写布表面书写的流畅；因为本实用新型对水写笔的优化集中在笔尖4上，对笔体3还是采用了原有技术，所以在本实用新型中只对笔尖4进行了详细陈述，对笔杆这个公知技术，这里不再赘述，虽然没有详叙述，因为传统钢笔的笔杆是公知技术，所以本实用新型中笔杆不需要过多介绍，本实用新型中水写笔就是以传统钢笔为模板进行的改进，只是更换了笔尖4和笔管中的书写液；同时本实用新型中为了增加书写后字迹的保留时间，本实用新型添加了搭配水写纸使用的书写材料，以乙酸丁酯为主的化合物水写液，乙酸丁酯具有无色无毒，沸点较高，挥发性较弱等特点，通过这样的水写液以及搭配本实用新型公开的新型水写纸；使得本实用新型公开的演示装置，在水写纸上的字迹保存时间能达到1小时左右，可以满足大部分演示场景的需求。

显然本实用新型具体实现并不受上述方式的限制，只要采用了本实用新型的方法构思和技术方案进行的各种非实质性的改进，均在本实用新型的保护范围之内。
