专利摘要

本实用新型提供了一种振动式手机充电壳，包括壳体，所述壳体上设置有手机容置腔，所述壳体内设置有容置室，所述容置室与所述手机容置腔之间为隔离层，所述隔离层上设置有充电公口，所述充电公口与位于手机上的充电母口配合充电；所述容置室内安装有振动式永磁发电机、充电电池、整流模块和升压模块，所述永磁发电机与整流模块电连接，所述整流模块与升压模块电连接，所述升压模块与所述充电电池电连接，所述充电电池与所述充电公口电连接。本实用新型提供的振动式手机充电壳，解决了忘带手机充电器，或者是充电不便的情况下，手机没电导致使用不便的问题。

权利要求

1.一种振动式手机充电壳，其特征在于，包括壳体，所述壳体上设置有手机容置腔，所述壳体内设置有容置室，所述容置室与所述手机容置腔之间为隔离层，所述隔离层上设置有充电公口，所述充电公口与位于手机上的充电母口配合充电；所述容置室内安装有振动式永磁发电机、充电电池、整流模块和升压模块，所述永磁发电机与整流模块电连接，所述整流模块与升压模块电连接，所述升压模块与所述充电电池电连接，所述充电电池与所述充电公口电连接。

2.根据权利要求1所述的振动式手机充电壳，其特征在于，还包括充电控制开关和小型圆头灯，所述充电控制开关与所述小型圆头灯电连接，所述充电控制开关、小型圆头灯与所述充电电池电连接，所述充电控制开关与所述小型圆头灯均镶嵌在所述壳体外表面的底部。

3.根据权利要求1所述的振动式手机充电壳，其特征在于，所述振动式永磁发电机包括铁芯、绕组、永磁体、定杆、外包铝合金外壳和转盘，所述铁芯、绕组、永磁体、定杆和转盘均位于所述外包铝合金外壳内，所述定杆的两端固定在所述外包铝合金外壳内，所述铁芯固定在所述定杆上，所述绕组固定在所述铁芯的外侧周围，所述定杆上还间隔套设有两个转盘，两个所述转盘之间连接有永磁体安装件，所述永磁体安装件上相对地设置有两个永磁体。

4.根据权利要求1所述的振动式手机充电壳，其特征在于，所述隔离层上还设置有滑槽，所述滑槽内设置有沿所述滑槽进行滑动的滑动栓，所述滑动栓与所述充电公口固定连接，带动所述滑动栓沿着所述滑槽滑动。

5.根据权利要求4所述的振动式手机充电壳，其特征在于，所述滑槽设置在所述隔离层的顶部且与所述手机上的充电母口相对。

6.根据权利要求5所述的振动式手机充电壳，其特征在于，所述隔离层的顶部还设置有凹槽，所述凹槽与所述充电公口形状相适应。

说明书

技术领域

本实用新型属于手机充电技术领域，更为具体地，涉及一种振动式手机充电壳。

背景技术

随着手机的发展越来越迅速，手机带来的问题也越来越多。比如：忘记带手机充电器造成的手机没法充电、当你在用手机打电话或聊天时碰到手机没电带来尴尬、当用手机在进行偏僻地区导航没电时导致自己没办法找回正确路线等。因此解决未带充电器的苦恼，保证手机的电量充足和解决紧急情况下需要电量够用的情况是本领域亟待解决的技术问题。

实用新型内容

本实用新型的目的在于克服上述技术不足，提供一种振动式手机充电壳，该振动式手机充电壳占用空间小，可以随身随手机携带。

为达到上述技术目的，本实用新型的技术方案提供了一种振动式手机充电壳，其特征在于，包括壳体，所述壳体上设置有手机容置腔，所述壳体内设置有容置室，所述容置室与所述手机容置腔之间为隔离层，所述隔离层上设置有充电公口，所述充电公口与位于手机上的充电母口配合充电；所述容置室内安装有振动式永磁发电机、充电电池、整流模块和升压模块，所述永磁发电机与整流模块电连接，所述整流模块与升压模块电连接，所述升压模块与所述充电电池电连接，所述充电电池与所述充电公口电连接。

进一步地，还包括充电控制开关和小型圆头灯，所述充电控制开关与所述小型圆头灯电连接，所述充电控制开关、小型圆头灯与所述充电电池电连接，所述充电控制开关与所述小型圆头灯均镶嵌在所述壳体外表面的底部。

进一步地，所述振动式永磁发电机包括铁芯、绕组、永磁体、定杆、外包铝合金外壳和转盘，所述铁芯、绕组、永磁体、定杆和转盘均位于所述外包铝合金外壳内，所述定杆的两端固定在所述外包铝合金外壳内，所述铁芯固定在所述定杆上，所述绕组固定在所述铁芯的外侧周围，所述定杆上还间隔套设有两个转盘，两个所述转盘之间连接有永磁体安装件，所述永磁体安装件上相对地设置有两个永磁体。

进一步地，所述隔离层上还设置有滑槽，所述滑槽内设置有沿所述滑槽进行滑动的滑动栓，所述滑动栓与所述充电公口固定连接，带动所述滑动栓沿着所述滑槽滑动。

进一步地，所述滑槽设置在所述隔离层的顶部且与所述手机上的充电母口相对。

进一步地，所述隔离层的顶部还设置有凹槽，所述凹槽与所述充电公口形状相适应。

与现有技术相比，本实用新型的有益效果包括：本实用新型提供的振动式手机充电壳可以将人们在行走过程中手机振动产生的机械能转化为电能并储存在充电电池中，所述充电电池通过充电公口给手机内部的电池进行充电，该振动式手机充电壳占用空间较小，可以随身随手机携带，解决了在紧急情况下手机急需用电的情况。

附图说明

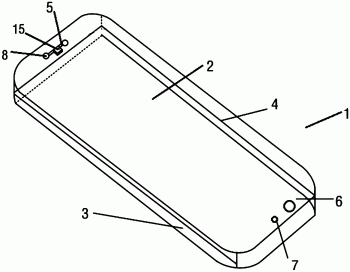

图1是本实用新型提供的振动式手机充电壳一实施方式的结构示意图；

图2是本实用新型提供的永磁发电机一实施方式的结构示意图；

附图标记说明：

1-壳体、2-手机容置腔、3-容置室、4-隔离层、5-滑槽、6-控制开关、 7-小型圆头灯、8-滑动栓、9-外包铝合金外壳、10-转盘、11-铁芯、12-绕组、 13-永磁体、14-定杆、15-凹槽。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

如图，为了解决出门在外忘带充电器等手机没电的情况时，导致手机使用不方便的问题，本实用新型的实施例提供了一种振动式手机充电壳。具体可以参见图1和图2。

如图1所示，一种振动式手机充电壳，包括壳体1，所述壳体1上设置有手机容置腔2，所述壳体1内设置有容置室3，所述容置室3与所述手机容置腔2之间为隔离层4，所述隔离层4上设置有充电公口(图中未示出)，所述充电公口与位于手机上的充电母口配合充电；所述容置室3内安装有振动式永磁发电机、充电电池、整流模块和升压模块，所述永磁发电机与整流模块电连接，所述整流模块与升压模块电连接，所述升压模块与所述充电电池电连接，所述充电电池与所述充电公口电连接。

需要说明的是，所述壳体1上设置有手机容置腔2，所述壳体1内设置有容置室3，所述容置室3与所述手机容置腔2之间为隔离层4，所述隔离层4是将整个发电装置、整流和升压装置、充电电池与手机隔离。所述充电电池为不同于手机内电池的备用电池，所述充电电池能够将所述振动式永磁发电机所产生的电能储存起来作为备用，该备用电池通过所述充电公口可以给手机内的电池进行充电。所述充电电池可以采用与手机电池相同的电池，具体可以采用锂电池，也可以采用与手机电池不同的充电电池，例如镍金属氢电池或铅酸蓄电池。所述整流模块可以采用现有的整流器，例如电源专用整流桥堆KBU6G桥式整流器或者W10/W08/W06/2W10等型号的圆桥整流器；所述升压模块可以采用现有的DC-DC升压模块。

具体地，所述振动式手机充电壳的工作原理为：当人们走动产生振动时，所述振动式永磁发电机将振动的机械能转化为电能，产生交变感应电动势，而得到的交变感应电动势经过与之相连的整流模块整变为直流电压，后经过升压模块处理将得到的直流电压储存在充电电池中，所述充电电池通过所述充电公口插入至收集内的充电母口内给手机内的电池进行充电，从而为手机的使用供电。本实用新型中的所述充电公口可以为USB插口。

更进一步地，所述振动式手机充电壳还包括充电控制开关6和小型圆头灯7，所述充电控制开关6与所述小型圆头灯7电连接，所述充电控制开关6、小型圆头灯7与所述充电电池电连接，所述充电控制开关6与所述小型圆头灯7均镶嵌在所述壳体1外表面的底部。

当需要充电时，按下充电控制开关6，此时，将释放充电电池中的电量给手机并且与控制开关6相连的小型圆头灯7发亮。反之，如果没有按下充电控制开关6时，圆头灯7此时呈熄灭状态，从而方便控制和使用。

更为具体地，所述振动式永磁发电机的结构还可以设计为包括铁芯11、绕组12、永磁体13、定杆14、外包铝合金外壳9和转盘10，所述铁芯11、绕组12、永磁体13、定杆14和转盘10均位于所述外包铝合金外壳9内，所述定杆14的两端固定在所述外包铝合金外壳9内，所述铁芯11固定在所述定杆14上，所述绕组12固定在所述铁芯11的外侧周围，所述定杆14 上位于所述铁芯11的两端还分别套设有一个转盘10，所述转盘10与所述定杆14之间可以通过轴承转动连接，所述定杆14上还间隔套设有两个转盘10，两个所述转盘10之间连接有永磁体安装件，所述永磁体安装件上相对地设置有两个永磁体。所述永磁体安装件15可以为安装板，所述永磁体嵌装在所述安装板，且位于两侧的所述永磁体相对设置。

当人们走动产生振动时，振动让发电机内部转盘10转动，此时连接在转盘10下方的永磁体13也随之转动，而绕组12固定在铁芯11周围，因此，永磁体13产生的旋转磁场被绕组12切割从而产生交变感应电动势，而得到的交变感应电动势，所述交变感应电动势经过与之相连的整流模块整变为直流电压，后经过升压模块处理将得到的直流电压储存在充电电池中。

更进一步地，所述隔离层4上还设置有滑槽5，所述滑槽5内设置有沿所述滑槽5进行滑动的滑动栓8，所述滑动栓8与所述充电公口固定连接，带动所述滑动栓8沿着所述滑槽5滑动。当需要对所述手机内的电池进行充电或者是为了防止外部灰尘进入手机上的充电母口时，将所述充电公口插入至手机上的充电母口内；当不需要对手机进行充电时，可以将所述充电公口拔出，并进行滑动，便于手机使用数据线进行充电，方便使用。

更为具体地，为了方便使用，所述滑槽5设置在所述隔离层4的顶部且与所述手机上的充电母口相对。所述隔离层上还设置有一个与所述充电公口形状配合的凹槽15，当不需要使用所述充电公口对手机进行充电时，可以将通过滑动滑动栓8带动充电公口沿着所述滑槽5滑动，并将充电公口隐藏在所述凹槽15内，使整个手机壳体及手机的外观更好。

本实用新型提供的振动式手机充电壳不需要占用空间小，可以随身随手机携带，能够将振动产生的机械能转换为电能进行储存，不需要额外的充电装置进行充电，给人们的生活带来方便。

以上所述本实用新型的具体实施方式，并不构成对本实用新型保护范围的限定。任何根据本实用新型的技术构思所做出的各种其他相应的改变与变形，均应包含在本实用新型权利要求的保护范围内。
