专利摘要

本实用新型公开一种搭载多种拍摄设备的旋转云台，包括：固定架、电动旋转云台、三角架和遥控器；所述固定架包括固定架底座和旋钮锁紧夹块机构；所述电动旋转云台包括：座体和转动盘；所述三角架包括：三个结构均相同的支撑脚和连接螺栓；放置好三角架，将拍摄设备置于旋转锁紧夹块机构，按下遥控器控制转动盘转动，转动盘转动带动固定架转动，从而带动拍摄设备转动，实现旋转全景拍摄，避免拍摄误差，很好地保证精度和速度，提高拍摄效率和质量；本实用新型可用于搭载多种拍摄设备。

权利要求

1.一种搭载多种拍摄设备的旋转云台，其特征在于：包括：

固定架，其包括：

固定架底座，其的下部设有螺纹柱；

旋钮锁紧夹块机构，与固定架底座的上部卡接；

电动旋转云台，其包括：

座体；

转动盘，其设置于座体的上部，其与所述螺纹柱螺纹连接；三角架，包括：

三个结构均相同的支撑脚，每一个支撑脚均设有连接孔，三个支撑脚的连接孔竖直方向排列；

连接螺栓，竖直方向穿过连接孔并与所述座体螺纹连接；遥控器，用于遥控转动盘转动。

2.根据权利要求1所述的一种搭载多种拍摄设备的旋转云台，其特征在于：所述旋钮锁紧夹块机构包括U形板和夹块，所述U形板的底部与固定架底座卡接，所述U形板设有穿孔，所述夹块的外周壁与所述穿孔的内孔壁螺纹连接，所述夹块的左端部穿过所述穿孔。

3.根据权利要求1所述的一种搭载多种拍摄设备的旋转云台，其特征在于：所述夹块的左端部上粘贴有橡胶层。

4.根据权利要求1所述的一种搭载多种拍摄设备的旋转云台，其特征在于：所述夹块的右端部设有十字槽。

5.根据权利要求1所述的一种搭载多种拍摄设备的旋转云台，其特征在于：所述夹块的右端部设有一字槽。

6.根据权利要求1所述的一种搭载多种拍摄设备的旋转云台，其特征在于：所述支撑脚包括：横向部和斜向部，所述横向部和斜向部铰接，所述横向部设有连接孔。

7.根据权利要求6所述的一种搭载多种拍摄设备的旋转云台，其特征在于：所述斜向部的底部设有橡胶层。

说明书

技术领域

本实用新型涉及拍摄辅助设备领域，尤其涉及一种搭载多种拍摄设备的旋转云台。

背景技术

人们在生活中游玩、逛街或者工作需要时需使用手机或者相机拍摄，有时需要或者想要以全景视觉拍下四周景色。但是在现场全景拍摄中大部分仍然使用最简单原始的手动方式拍照，因为涉及到现场测距，所以手动拍照带来了很多问题，例如，手动装置误差，拍照过程有手动干预造成的抖动、移位等，无法很好地保证精度和速度，效率和质量难以提高。

实用新型内容

本实用新型的目的是提供一种搭载多种拍摄设备的旋转云台和灯具，以解决现有技术中所存在的一个或多个技术问题，至少提供一种有益的选择或创造条件。

本实用新型解决其技术问题的解决方案是：一种搭载多种拍摄设备的旋转云台，包括：固定架、电动旋转云台、三角架和遥控器；所述固定架包括固定架底座和旋钮锁紧夹块机构；所述固定架底座的下部设有螺纹柱；所述旋钮锁紧夹块机构与固定架底座的上部卡接；所述电动旋转云台包括：座体和转动盘；所述转动盘设置于座体的上部，其与所述螺纹柱螺纹连接；所述三角架包括：三个结构均相同的支撑脚和连接螺栓；每一个所述支撑脚均设有连接孔，三个支撑脚的连接孔竖直方向排列；所述连接螺栓的竖直方向穿过连接孔并与所述座体螺纹连接；所述遥控器用于遥控转动盘转动。

放置好三角架，将拍摄设备置于旋转锁紧夹块机构，按下遥控器控制转动盘转动，转动盘转动带动固定架转动，从而带动拍摄设备转动，实现旋转全景拍摄，避免拍摄误差，很好地保证精度和速度，提高拍摄效率和质量。

作为上述技术方案的进一步改进，所述旋钮锁紧夹块机构包括U形板和夹块，所述U形板的底部与固定架底座卡接，所述U形板设有穿孔，所述夹块的外周壁与所述穿孔的内孔壁螺纹连接，所述夹块的左端部穿过所述穿孔。可调节对拍摄设备的夹持力度。

作为上述技术方案的进一步改进，所述夹块的左端部上粘贴有橡胶层。防止对拍摄设备的产生刮坏。

作为上述技术方案的进一步改进，所述夹块的右端部设有十字槽。用于使用十字槽螺丝刀旋转十字槽调节对拍摄设备的夹持力度。

作为上述技术方案的进一步改进，所述夹块的右端部设有一字槽。用于使用一字槽螺丝刀旋转一字槽调节对拍摄设备的夹持力度。

作为上述技术方案的进一步改进，所述支撑脚包括：横向部和斜向部，所述横向部和斜向部铰接，所述横向部设有连接孔。

作为上述技术方案的进一步改进，所述斜向部的底部设有橡胶层。用于保护斜向部的底部。

本实用新型的有益效果是：本实用新型放置好三角架，将拍摄设备置于旋转锁紧夹块机构，按下遥控器控制转动盘转动，转动盘转动带动固定架转动，从而带动拍摄设备转动，实现旋转全景拍摄，避免拍摄误差，很好地保证精度和速度，提高拍摄效率和质量。

附图说明

本实用新型的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：

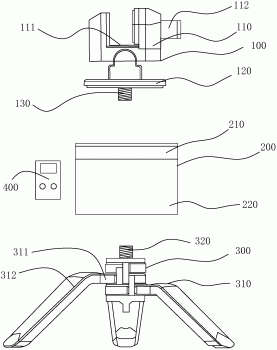

图1是本实用新型提供的一种搭载多种拍摄设备的旋转云台的分解结构示意图。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。

在本实用新型的描述中，需要理解的是，涉及到方位描述，例如上、下、前、后、左、右等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型的描述中，若干的含义是一个或者多个，多个的含义是两个以上，大于、小于、超过等理解为不包括本数，以上、以下、以内等理解为包括本数。如果有描述到第一、第二只是用于区分技术特征为目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量或者隐含指明所指示的技术特征的先后关系。

本实用新型的描述中，除非另有明确的限定，设置、安装、连接等词语应做广义理解，所属技术领域技术人员可以结合技术方案的具体内容合理确定上述词语在本实用新型中的具体含义。

实施例1，参照图1，一种搭载多种拍摄设备的旋转云台，包括：固定架100、电动旋转云台200、三角架300和遥控器400；固定架100包括固定架底座120和旋钮锁紧夹块机构110；电动旋转云台200包括：座体220和转动盘210；三角架300包括：三个结构均相同的支撑脚310和连接螺栓320；旋钮锁紧夹块机构110包括U形板11和夹块112；支撑脚310包括：横向部311和斜向部312.

固定架底座120的下部设有螺纹柱130；旋钮锁紧夹块机构110与固定架底座120的上部卡接；转动盘210设置于座体220的上部，转动盘210与螺纹柱130螺纹连接；每一个支撑脚310均设有连接孔，三个支撑脚310的连接孔竖直方向排列；连接螺栓320的竖直方向穿过连接孔并与座体220螺纹连接；遥控器400用于遥控转动盘转动；

U形板111的底部与固定架底座120卡接，U形板111设有穿孔，夹块112的外周壁与穿孔的内孔壁螺纹连接，夹块112的左端部穿过穿孔；横向部311和斜向部312铰接，横向部311设有连接孔，连接螺栓320竖直方向穿过连接孔并与座体220螺纹连接。

放置好三角架300，将拍摄设备置于旋转锁紧夹块机构110，按下遥控器400控制转动盘210转动，转动盘210转动带动固定架100转动，从而带动拍摄设备转动，实现旋转全景拍摄，避免拍摄误差，很好地保证精度和速度，提高拍摄效率和质量。

具体地，放置好三角架200，拍摄设备放于U形板111上，即此时拍摄设备位于U形板111内左壁与夹块112左端之间，通过旋动夹块112，调整U形板111内左壁与夹块112左端之间，从而调节对拍摄设备的夹持力度，夹紧拍摄设备，使其固定，避免掉落；按下遥控器400的按钮，控制转动盘210转动，转动盘210转动带动固定架100转动，从而带动放于U形板111上的拍摄设备转动，拍摄设备转动实现对周边环境360度拍摄。

在一些实施例中，夹块112的左端部上粘贴有橡胶层，防止对拍摄设备的产生刮坏。

在一些实施例中，夹块112的右端部设有十字槽，用于使用十字槽螺丝刀旋转十字槽调节U形板111夹持拍摄设备的宽度。

在一些实施例中，夹块112的右端部设有一字槽，用于使用一字槽螺丝刀旋转一字槽调节U形板111夹持拍摄设备的宽度。

在一些实施例中，所述斜向部312的底部设有橡胶层，用于保护斜向部312的底部。

在一些实施例中，遥控器400具有多个按键，对应不同的转动频率，按下相应按键，控制转动盘210的旋转频率，可以实现快速旋转拍摄或者慢速旋转拍摄。

在一些实施例中，旋转云台可以放置于三脚架上，与三脚架可拆卸连接，调整三脚架的高度，可以实现对不同竖直面的旋转全景拍摄。

上面结合附图对本实用新型实施例作了详细说明，但是本实用新型不限于上述实施例，在所述技术领域普通技术人员所具备的知识范围内，还可以在不脱离本实用新型宗旨的前提下作出各种变化。
