专利摘要

本实用新型公开了一种旗帜防缠绕夹持装置，包括旗杆套、旗帜和夹持机构，夹持机构包括至少两个的由钢丝制成的夹持单元，夹持单元包括圆弧段、两条平行的直线段以及卡扣，圆弧段的两端分别与两条直线段平滑连接，所述圆弧段的内径比旗杆套外径大0.5mm，直线段的长度大于旗帜的垂直于旗杆套方向长度的1/10，直线段上靠近圆弧段处设有卡扣，卡扣用于将圆弧段卡紧在旗杆套上，两条直线段的自由端均设有圆形挡片，圆形挡片上套设有硅胶防护套。本实用新型通过夹持单元直线段可根据旗帜使用情况选择适合长度，在自然状态下，对于旗帜的自然摆动飘扬，不会造成影响；在强风作用下，带有弹性记忆的夹持单元可减小旗帜的摆幅，避免了旗帜缠绕。

权利要求

1.一种旗帜防缠绕夹持装置，包括旗杆套、旗帜和夹持机构，其特征在于：所述夹持机构包括至少两个的由钢丝制成的夹持单元，所述夹持单元包括圆弧段、两条平行的直线段以及卡扣，所述圆弧段的两端分别与两条直线段平滑连接，所述圆弧段的内径比旗杆套外径大0.5mm，所述直线段的长度大于旗帜的垂直于旗杆套方向长度的1/10，所述直线段上靠近圆弧段处设有卡扣，所述卡扣包括分别设置在两条直线段上的第一弧形卡箍和第二弧形卡箍，所述第一弧形卡箍和第二弧形卡箍的开口方向相同且位置相互对应，两者能够扣合固定在一起，所述卡扣用于将圆弧段卡紧在旗杆套上，两条直线段的自由端均设有圆形挡片，所述圆形挡片上套设有硅胶防护套。

2.根据权利要求1所述的一种旗帜防缠绕夹持装置，其特征在于：所述旗帜为长方形旗帜，所述夹持单元设有三个。

3.根据权利要求2所述的一种旗帜防缠绕夹持装置，其特征在于：三个夹持单元分别设于旗帜靠近旗杆套边长上，以此边长的上顶点为原点的1/10处、1/2处和9/10处，且三个夹持单元的直线段的长度比为4:2:1。

4.根据权利要求1所述的一种旗帜防缠绕夹持装置，其特征在于：所述旗帜为直角三角形旗帜，所述夹持单元设有三个，且三个夹持单元分别设于旗帜靠近旗杆套边长上，以此边长的上顶点为原点的1/5处、1/2处和9/10处。

5.根据权利要求1所述的一种旗帜防缠绕夹持装置，其特征在于：所述圆弧段和直线段表面均设有硅胶防护层。

6.根据权利要求1所述的一种旗帜防缠绕夹持装置，其特征在于：所述旗帜采用耐疲劳性能突出、表面光滑、摩擦系数小的尼龙材质。

说明书

技术领域

本实用新型属于机械技术领域，具体涉及一种旗帜防缠绕夹持装置。

背景技术

在某些特定场合特定节日中，为宣誓主权、指引方向、渲染气氛、传递信息，经常需要悬挂旗帜，通过识别旗帜上标志性图案以达到上述目的。旗杆上悬挂的旗帜在空中一旦有微风便会飘动，风力较大时，会造成其多次缠绕于旗杆的现象。此现象更导致如下不良影响：

(1)旗帜缠绕后失去其展示功能，降低宣传效果，减少了旗帜宣传带来的经济效益；

(2)旗帜缠绕后悬挂旗帜者需要频繁整理旗帜，无形之中增加了工作量；

(3)旗帜缠绕后影响其美观性，破坏了旗帜飘扬的美感；

(4)旗帜缠绕还会缩短旗帜使用寿命、浪费资源。

现有的旗帜防缠绕装置多数结构复杂，成本较高，且装置本身的维护也需要耗费大量的人力物力。

发明内容

鉴于此，本实用新型的目的在于，提供一种旗帜防缠绕夹持装置，旨在克服现有旗帜在悬挂时容易缠绕在旗杆上的缺陷。

为了达到上述实用新型目的，进而采取的技术方案如下：

一种旗帜防缠绕夹持装置，包括旗杆套、旗帜和夹持机构，所述夹持机构包括至少两个的由钢丝制成的夹持单元，所述夹持单元包括圆弧段、两条平行的直线段以及卡扣，所述圆弧段的两端分别与两条直线段平滑连接，所述圆弧段的内径比旗杆套外径大0.5mm，所述直线段的长度大于旗帜的垂直于旗杆套方向长度的1/10，所述直线段上靠近圆弧段处设有卡扣，所述卡扣包括分别设置在两条直线段上的第一弧形卡箍和第二弧形卡箍，所述第一弧形卡箍和第二弧形卡箍的开口方向相同且位置相互对应，两者能够扣合固定在一起，所述卡扣用于将圆弧段卡紧在旗杆套上，两条直线段的自由端均设有圆形挡片，所述圆形挡片上套设有硅胶防护套，同一夹持单元的两个硅胶头套均与旗帜紧贴。

较佳的，所述旗帜为长方形旗帜，所述夹持单元设有三个。

更佳的，三个夹持单元分别设于旗帜靠近旗杆套边长上，以此边长的上顶点为原点的1/10处、1/2处和9/10处，且三个夹持单元的直线段的长度比为4:2:1。

较佳的，所述旗帜为直角三角形旗帜，所述夹持单元设有三个，且三个夹持单元分别设于旗帜靠近旗杆套边长上，以此边长的上顶点为原点的1/5处、1/2处和9/10处。

较佳的，所述圆弧段和直线段表面均设有硅胶防护层。

较佳的，所述旗帜采用耐疲劳性能突出、表面光滑、摩擦系数小的尼龙材质。

较佳的，所设夹持单元直线段可根据旗帜使用情况选择适合长度

本实用新型的有益效果是：

(1)本实用新型所设夹持单元直线段可根据旗帜使用情况选择适合长度，在自然状态下，对于旗帜的自然摆动飘扬，不会造成影响；夹持单元是由一种高弹性、高韧性和高疲劳强度的弹性钢丝构成，具有耐冲击和耐振动的性能，在强风作用下，带有弹性记忆的夹持单元可减小旗帜的摆幅，避免了旗帜缠绕；

(2)本实用新型将夹持单元置于旗杆套外，夹持单元表面添加硅胶防护层，可增大夹持装置与旗杆套、旗帜之间的摩擦，防止装置脱落；直线段的自由端均设有硅胶防护套，可有效防止钢丝勾划旗帜，造成旗帜损坏；同一夹持单元的两个硅胶头套均与旗帜紧贴，保证夹持单元可固定旗帜且不会脱落；

(3)可根据风力添加夹持单元的数量，安装方便，成本低廉，同时可保证旗帜不缠绕；

(4)根据旗帜属性，可选用不同硅胶保护套款式，如国旗很庄严，选用同款式的硅胶保护套，若为宣传旗帜则可根据宣传对象选择适合的硅胶保护套，不仅生动活泼，同时提高了吸引力；

(5)针对不同颜色的旗帜选用不同颜色浸塑过的夹持单元，旗帜与夹持单元颜色一致可避免夹持单元影响旗帜作用，或者夹持单元的颜色对旗帜起到装饰作用；

(6)旗帜不使用时，可依夹持单元纵向卷起，外形规则，方便快捷，便于存放；

(7)本实用新型结构简单，材料易于获得，成本低廉，方便快捷，操作简单，无需对目前已有旗帜、旗杆进行改进，夹持单元不会影响旗杆发挥其作用。同时夹持单元可重复使用，节约资源。

附图说明

构成本申请的一部分的附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：

图1为本实用新型的结构示意图；

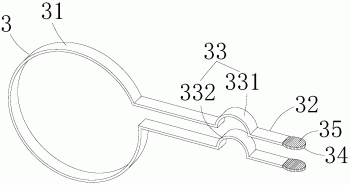

图2为夹持单元的结构示意图；

图3为实施例4的结构示意图。

具体实施方式

需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本实用新型。

为了使本技术领域的人员更好地理解本申请方案，下面将结合本申请实施例中的附图，对本申请实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本申请一部分的实施例，而不是全部的实施例。基于本申请中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都应当属于本申请保护的范围。

实施例1

如图1-3所示，一种旗帜2防缠绕夹持装置，包括旗杆套1、旗帜2和夹持机构3，所述夹持机构3包括至少两个的由钢丝制成的夹持单元，如图2所示，所述夹持单元包括圆弧段31、两条平行的直线段32以及卡扣33，所述圆弧段31的两端分别与两条直线段32平滑连接，所述圆弧段31的内径比旗杆套1外径大0.5mm，所述直线段32的长度大于旗帜的垂直于旗杆套方向长度的1/10，所述直线段32上靠近圆弧段31处设有卡扣33，所述卡扣33包括分别设置在两条直线段32上的第一弧形卡箍331和第二弧形卡箍332，所述第一弧形卡箍331和第二弧形卡箍332的开口方向相同且位置相互对应，两者能够扣合固定在一起，所述卡扣33用于将圆弧段31卡紧在旗杆套1上，两条直线段32的自由端均设有圆形挡片34，所述圆形挡片34上套设有硅胶防护套35。

实施例2

基于实施例1的结构基础上，在实施例2中，所述旗帜2为长方形旗帜，所述夹持单元设有三个。

实施例3

基于实施例2的结构基础上，在实施例3中，三个夹持单元分别设于旗帜靠近旗杆套边长上，以此边长的上顶点为原点的1/10处、1/2处和9/10处，且三个夹持单元的直线段的长度比为4:2:1。

实施例4

基于实施例1的结构基础上，在实施例4中，如图3所示，所述旗帜2为直角三角形旗帜，所述夹持单元设有三个，且三个夹持单元分别设于旗帜2的1/5处、1/2处和9/10处。

在实施例1-4中，所述圆弧段31和直线段32表面均设有硅胶防护层。所述旗帜2采用耐疲劳性能突出、表面光滑、摩擦系数小的尼龙材质。

工作原理：使用时，将本实用新型将夹持单元置于旗杆套1外，所设夹持单元直线段32可根据旗帜2使用情况选择适合长度，在自然状态下，对于旗帜2的自然摆动飘扬，不会造成影响；夹持单元是由一种高弹性、高韧性和高疲劳强度的弹性钢丝构成，具有耐冲击和耐振动的性能，在强风作用下，带有弹性记忆的夹持单元可减小旗帜2的摆幅，避免了旗帜2缠绕；夹持单元表面添加硅胶防护层，可增大夹持装置与旗杆套1、旗帜2之间的摩擦，防止装置脱落；直线段32的自由端均设有硅胶防护套35，可有效防止钢丝勾划旗帜2，造成旗帜2损坏；同一夹持单元的两个硅胶头套均与旗帜2紧贴，保证夹持单元可固定旗帜2且不会脱落。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进、部件拆分或组合等，均应包含在本实用新型的保护范围之内。
