专利摘要

本实用新型公开了一种电子纸温度计，由控制电路、电子纸显示模块、温度采集电路、警报电路以及电源电路组成，温度采集电路的输出端与控制电路电连接，控制电路的输出端分别与警报电路和电子纸显示模块的输入端电连接，电子纸温度计能进行环境温度的采集，并通过电子纸显示模块进行实时的环境温度值显示，当温度值超出设定的温度范围时，电子纸温度计会触发声光报警，整个温度计耗电量低，能随时刷新检测数据，且无需额外背光器件即可进行180度宽视角地高清显示，即使温度计面临断电情况也可保留温度信息。

权利要求

1.一种电子纸温度计，其特征在于它由控制电路、电子纸显示模块、温度采集电路、警报电路以及为电路模块提供工作电源的电源电路组成，所述温度采集电路的输出端与所述控制电路电连接，所述控制电路的输出端分别与所述警报电路和电子纸显示模块的输入端电连接，所述控制电路的输入端设置有SWD程序接口和数据串口；所述电源电路包括USB接口J1、相位开关SW、转换芯片IC1、电容C2、电容C3、电容C7、电容C8、电容C9和电容C10；所述USB接口J1的2和3引脚接地，1引脚通过所述相位开关SW后分两路，一路通过所述电容C2接地，另一路接所述转换芯片IC1的3引脚；所述转换芯片IC1的1引脚接地，2引脚通过所述电容C10接地，所述电容C3、电容C7、电容C8和电容C9并联后一端接所述转换芯片IC1与所述电容C10的节点，另一路接地。

2.根据权利要求1所述的电子纸温度计，其特征在于所述控制电路包括主控芯片STM1，所述主控芯片STM1的型号为STM32F103C8T6。

3.根据权利要求2所述的电子纸温度计，其特征在于所述温度采集电路包括温度传感器Pin1和电阻RP1；所述温度传感器Pin1的型号为DS18B20；所述温度传感器Pin1的1引脚接地，2引脚分两路，一路通过所述电阻RP1接3.3V电压，另一路接所述主控芯片STM1的15引脚；所述温度传感器Pin1的3引脚接3.3V电压。

4.根据权利要求2所述的电子纸温度计，其特征在于所述警报电路包括蜂鸣器BP1、二极管D2、三极管N1、发光管LED1、发光管LED2、发光管LED3、电阻R4、电阻R5、电阻R6、电阻R7和电阻R8；所述三极管N1的C极分两路，一路通过所述蜂鸣器BP1接5V电压，另一路通过所述二极管D2接5V电压；所述三极管N1的E极接地，B接分两路，一路通过所述电阻R8接地，另一路通过所述电阻R6接所述主控芯片STM1的2引脚；所述电阻R4的一端接3.3V电压，另一路通过所述发光管LED1接所述主控芯片STM1的25引脚；所述电阻R5的一端接3.3V电压，另一路通过所述发光管LED2接所述主控芯片STM1的26引脚；所述电阻R7的一端接3.3V电压，另一路通过所述发光管LED3接所述主控芯片STM1的27引脚。

5.根据权利要求1所述的电子纸温度计，其特征在于所述电子纸显示模块的型号为GDEH154D27。

说明书

技术领域

本实用新型涉及一种温度检测装置，特别是一种电子纸温度计。

背景技术

随着社会的发展，电子温度计因具有测量准确的特点而逐渐取代传统的水银温度计，便于人们获知实时的环境温度，普通的电子温度计一般采用LCD液晶显示屏进行测量数据显示，但这种屏幕的消耗功率大，耗电量高，而当电子温度计断电时，显示液晶显示屏的画面即刻消逝，导致整个电子温度计进入了瘫痪状态。

发明内容

为了克服现有技术的不足，本实用新型提供一种结构简单、电子纸温度计。

本实用新型解决其技术问题所采用的技术方案是：

一种电子纸温度计，由控制电路、电子纸显示模块、温度采集电路、警报电路以及为上述电路模块提供工作电源的电源电路组成，所述温度采集电路的输出端与所述控制电路电连接，所述控制电路的输出端分别与所述警报电路和电子纸显示模块的输入端电连接，所述控制电路的输入端设置有SWD程序接口和数据串口。

所述电源电路包括USB接口J1、相位开关SW、转换芯片IC1、电容C2、电容C3、电容C7、电容C8、电容C9和电容C10；所述USB接口J1的2和3引脚接地，1引脚通过所述相位开关SW后分两路，一路通过所述电容C2接地，另一路接所述转换芯片IC1的3引脚；所述转换芯片IC1的1引脚接地，2引脚通过所述电容C10接地，所述电容C3、电容C7、电容C8和电容C9并联后一端接所述转换芯片IC1与所述电容C10的节点，另一路接地。

所述控制电路包括主控芯片STM1，所述主控芯片STM1的型号为STM32F103C8T6。

所述温度采集电路包括温度传感器Pin1和电阻RP1；所述温度传感器Pin1的型号为DS18B20；所述温度传感器Pin1的1引脚接地，2引脚分两路，一路通过所述电阻RP1接3.3V电压，另一路接所述主控芯片STM1的15引脚；所述温度传感器Pin1的3引脚接3.3V电压。

所述警报电路包括蜂鸣器BP1、二极管D2、三极管N1、发光管LED1、发光管LED2、发光管LED3、电阻R4、电阻R5、电阻R6、电阻R7和电阻R8；所述三极管N1的C极分两路，一路通过所述蜂鸣器BP1接5V电压，另一路通过所述二极管D2接5V电压；所述三极管N1的E极接地，B接分两路，一路通过所述电阻R8接地，另一路通过所述电阻R6接所述主控芯片STM1的2引脚；所述电阻R4的一端接3.3V电压，另一路通过所述发光管LED1接所述主控芯片STM1的25引脚；所述电阻R5的一端接3.3V电压，另一路通过所述发光管LED2接所述主控芯片STM1的26引脚；所述电阻R7的一端接3.3V电压，另一路通过所述发光管LED3接所述主控芯片STM1的27引脚.

所述电子纸显示模块的型号为GDEH154D27。

本实用新型的有益效果是：本实用新型能进行环境温度的采集，并通过电子纸显示模块进行实时的环境温度值显示，当温度值超出设定的温度范围时，电子纸温度计会触发声光报警，整个温度计耗电量低，能随时刷新检测数据，且无需额外背光器件即可进行180度宽视角地高清显示，即使温度计面临断电情况也可保留温度信息。

附图说明

下面结合附图和实施例对本实用新型进一步说明。

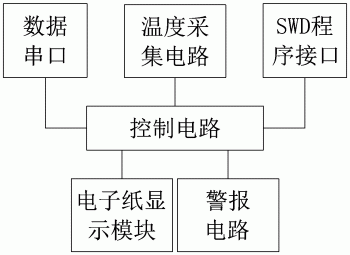

图1是本实用新型的电路原理方框图；

图2是本实用新型的电路原理图第一部分；

图3是本实用新型的电路原理图第二部分；

图4是本实用新型的电路原理图第三部分；

图5是本实用新型的电路原理图第四部分；

图6是本实用新型的电路原理图第五部分。

具体实施方式

参照图1，一种电子纸温度计，由控制电路、电子纸显示模块、温度采集电路、警报电路以及为上述电路模块提供工作电源的电源电路组成，所述温度采集电路的输出端与所述控制电路电连接，所述控制电路的输出端分别与所述警报电路和电子纸显示模块的输入端电连接，所述控制电路的输入端设置有SWD程序接口和数据串口，电子纸温度计能进行环境温度的采集，并通过电子纸显示模块进行实时的环境温度值显示，当温度值超出设定的温度范围时，电子纸温度计会触发声光报警，整个温度计耗电量低，能随时刷新检测数据，且无需额外背光器件即可进行180度宽视角地高清显示，即使温度计面临断电情况也可保留温度信息。(图2至图6合起来是本实施例的完整电路原理图，为了便于观察，将完整的电路图分割成图2至图6五个部分，图中标号相同的端子表示电连接)

参照图3，所述电源电路包括USB接口J1、相位开关SW、转换芯片IC1、电容C2、电容C3、电容C7、电容C8、电容C9和电容C10；所述USB接口J1的2和3引脚接地，1引脚通过所述相位开关SW后分两路，一路通过所述电容C2接地，另一路接所述转换芯片IC1的3引脚；所述转换芯片IC1的1引脚接地，2引脚通过所述电容C10接地，所述电容C3、电容C7、电容C8和电容C9并联后一端接所述转换芯片IC1与所述电容C10的节点，另一路接地；所述电容C2、电容C3、电容C7、电容C8、电容C9和电容C10构成滤波单元，能有效地减小外部环境对电源电路的干扰，过滤多余的杂波，降低电源的交流阻抗，令其输出的工作电源更加稳定，USB接口J1与所述相位开关SW的节点输出5V工作电源，所述电容C10与转换芯片IC1的节点输出3.3V工作电源；所述转换芯片IC1的型号为AMS1117的稳压器，在进行电压转换的同时进一步地提高输出电压的稳定性。

参照图2，所述控制电路包括主控芯片STM1，所述主控芯片STM1的7引脚串联有复位按键KEY1，用于对电子纸显示模块进行显示刷新，所述主控芯片STM1的型号为STM32F103C8T6，是32位带512K字节闪存的微控制器，内置高速存储器，具有耗电量低，运行稳定的优点。

参照图4，所述温度采集电路包括温度传感器Pin1和电阻RP1；所述温度传感器Pin1的1引脚接地，2引脚分两路，一路通过所述电阻RP1接3.3V电压，另一路接所述主控芯片STM1的15引脚；所述温度传感器Pin1的3引脚接3.3V电压，所述电阻RP1为稳压电阻，令温度传感器Pin1的电压更为平复，使其生成的采集信号能可靠地传送至主控芯片STM1进行信号处理，提高温度计的测量精确性；所述温度传感器Pin1的型号为DS18B20，具有测温精度高、成本低的优点。

参照图5，所述警报电路包括蜂鸣器BP1、二极管D2、三极管N1、发光管LED1、发光管LED2、发光管LED3、电阻R4、电阻R5、电阻R6、电阻R7和电阻R8；所述三极管N1的C极分两路，一路通过所述蜂鸣器BP1接5V电压，另一路通过所述二极管D2接5V电压；所述三极管N1的E极接地，B接分两路，一路通过所述电阻R8接地，另一路通过所述电阻R6接所述主控芯片STM1的2引脚；所述电阻R4的一端接3.3V电压，另一路通过所述发光管LED1接所述主控芯片STM1的25引脚；所述电阻R5的一端接3.3V电压，另一路通过所述发光管LED2接所述主控芯片STM1的26引脚；所述电阻R7的一端接3.3V电压，另一路通过所述发光管LED3接所述主控芯片STM1的27引脚；当采集的温度值超出所述主控芯片STM1设定的温度范围时，电子纸温度计会驱动所述警报电路触发声光报警，起警报提示作用。

参照图6，所述电子纸显示模块的型号为GDEH154D27，具有超薄轻便、超低耗电的优点，其产生的辐射远低于传统的液晶显示器。

以上的实施方式不能限定本发明创造的保护范围，专业技术领域的人员在不脱离本发明创造整体构思的情况下，所做的均等修饰与变化，均仍属于本发明创造涵盖的范围之内。
