专利摘要

本实用新型公开的属于危险废物处理技术领域，具体为一种危险废物焚烧线蒸汽冷凝器，包括底座、焚烧仓、冷凝仓、防护盒和排气管道，所述底座顶部左侧固定安装有焚烧仓，所述焚烧仓右侧顶部固定安装有气泵，所述气泵右侧设置有连接管，所述底座顶部右侧固定安装有冷凝仓，所述冷凝仓左侧底部固定安装有进气口，且所述进气口与连接管连通，其结构合理，通过冷凝仓、连接法兰、加热管和引流板的配合，实现了对焚烧产生蒸汽的冷凝，通过防护盒、蜂鸣器、显示屏和温度传感器的配合，实现了对冷凝温度的实时监控，通过排气管道、净化器、活性炭棒、出气口和HEPA滤网层的配合，防止了废气的污染。

权利要求

1.一种危险废物焚烧线蒸汽冷凝器，其特征在于：包括底座(100)、焚烧仓(200)、冷凝仓(300)、防护盒(400)和排气管道(500)，所述底座(100)顶部左侧固定安装有焚烧仓(200)，所述焚烧仓(200)右侧顶部固定安装有气泵(210)，所述气泵(210)右侧设置有连接管(220)，所述底座(100)顶部右侧固定安装有冷凝仓(300)，所述冷凝仓(300)左侧底部固定安装有进气口(320)，且所述进气口(320)与连接管(220)连通，所述冷凝仓(300)右侧固定安装有连接法兰(340)，所述连接法兰(340)上固定安装有加热管(350)，且加热管(350)延伸至冷凝仓(300)内腔，所述加热管(350)上固定安装有引流板(360)，所述加热管(350)右侧贯穿连接法兰(340)设置有防护盒(400)，所述防护盒(400)内腔底部固定安装有温度传感器(410)，所述防护盒(400)底部设置有接线头(440)，所述防护盒(400)顶部固安装有蜂鸣器(430)，所述防护盒(400)右侧壁表面固定安装有显示屏(420)，所述冷凝仓(300)顶部右侧固定安装有排气管道(500)，所述排气管道(500)顶部固定安装有净化器(510)，所述净化器(510)左侧固定安装有出气口(520)。

2.根据权利要求1所述的一种危险废物焚烧线蒸汽冷凝器，其特征在于：所述防护盒(400)内腔固定安装有处理器，所述处理器电性输入连接温度传感器(410)，所述处理器电性输出连接显示屏(420)，所述处理器电性输出连接蜂鸣器(430)。

3.根据权利要求1所述的一种危险废物焚烧线蒸汽冷凝器，其特征在于：所述净化器(510)内腔固定安装有多孔活性炭棒(530)，所述出气口(520)内腔固定安装有HEPA滤网层(540)。

4.根据权利要求1所述的一种危险废物焚烧线蒸汽冷凝器，其特征在于：所述冷凝仓(300)内腔侧壁固定安装有保温层(310)，所述冷凝仓(300)内腔底部中间设置有排污口(330)。

5.根据权利要求1所述的一种危险废物焚烧线蒸汽冷凝器，其特征在于：所述连接管(220)上固定安装有流量控制阀。

6.根据权利要求1所述的一种危险废物焚烧线蒸汽冷凝器，其特征在于：所述底座(100)底部四角固定安装有支撑脚架(110)，所述支撑脚架(110)底部固定安装有安装座(120)。

说明书

技术领域

本实用新型涉及危险废物处理技术领域，具体为一种危险废物焚烧线蒸汽冷凝器。

背景技术

随着我国社会的进步，经济也在高速发展，工业已成为经济发展的支柱产业。但在工业快速发展的同时也导致大量固体废弃物和危险废物的产生。不同于一般的固体废物，危险废物具有以下特点：易燃性、反应性、毒害性、腐蚀性、生物蓄积性、传染性、致癌、致突变、致畸性等。如若处置不当，将会对人类及环境造成严重危害。

焚烧处理时常见的危险废物处理方法之一，涉及到危险废物焚烧处理就常常要使用到危险废物焚烧线蒸汽冷凝器，现有的危险废物焚烧线蒸汽冷凝器在使用的过程中存在着一些不足，比如无法对冷凝过程的温度实时监控，且废气处理不彻底，因此需要研发一种新型的危险废物焚烧线蒸汽冷凝器，解决上述问题。

实用新型内容

本部分的目的在于概述本实用新型的实施方式的一些方面以及简要介绍一些较佳实施方式。在本部分以及本申请的说明书摘要和实用新型名称中可能会做些简化或省略以避免使本部分、说明书摘要和实用新型名称的目的模糊，而这种简化或省略不能用于限制本实用新型的范围。

鉴于现有危险废物焚烧线蒸汽冷凝器中存在的问题，提出了本实用新型。

因此，本实用新型的目的是提供一种危险废物焚烧线蒸汽冷凝器，能够实现在使用的过程中，实时对温度进行监控，且可以防止废气污染。

为解决上述技术问题，根据本实用新型的一个方面，本实用新型提供了如下技术方案：

一种危险废物焚烧线蒸汽冷凝器，其包括底座、焚烧仓、冷凝仓、防护盒和排气管道，所述底座顶部左侧固定安装有焚烧仓，所述焚烧仓右侧顶部固定安装有气泵，所述气泵右侧设置有连接管，所述底座顶部右侧固定安装有冷凝仓，所述冷凝仓左侧底部固定安装有进气口，且所述进气口与连接管连通，所述冷凝仓右侧固定安装有连接法兰，所述连接法兰上固定安装有加热管，且加热管延伸至冷凝仓内腔，所述加热管上固定安装有引流板，所述加热管右侧贯穿连接法兰设置有防护盒，所述防护盒内腔底部固定安装有温度传感器，所述防护盒底部设置有接线头，所述防护盒顶部固安装有蜂鸣器，所述防护盒右侧壁表面固定安装有显示屏，所述冷凝仓顶部右侧固定安装有排气管道，所述排气管道顶部固定安装有净化器，所述净化器左侧固定安装有出气口。

作为本实用新型所述的一种危险废物焚烧线蒸汽冷凝器的一种优选方案，其中：所述防护盒内腔固定安装有处理器，所述处理器电性输入连接温度传感器，所述处理器电性输出连接显示屏，所述处理器电性输出连接蜂鸣器。

作为本实用新型所述的一种危险废物焚烧线蒸汽冷凝器的一种优选方案，其中：所述净化器内腔固定安装有多孔活性炭棒，所述出气口内腔固定安装有 HEPA滤网层。

作为本实用新型所述的一种危险废物焚烧线蒸汽冷凝器的一种优选方案，其中：所述冷凝仓内腔侧壁固定安装有保温层，所述冷凝仓内腔底部中间设置有排污口。

作为本实用新型所述的一种危险废物焚烧线蒸汽冷凝器的一种优选方案，其中：所述连接管上固定安装有流量控制阀。

作为本实用新型所述的一种危险废物焚烧线蒸汽冷凝器的一种优选方案，其中：所述底座底部四角固定安装有支撑脚架，所述支撑脚架底部固定安装有安装座。

与现有技术相比，本实用新型的有益效果是：通过该一种危险废物焚烧线蒸汽冷凝器的设置，结构设计合理，通过冷凝仓、连接法兰、加热管和引流板的配合，实现了对焚烧产生蒸汽的冷凝，通过防护盒、蜂鸣器、显示屏和温度传感器的配合，实现了对冷凝温度的实时监控，通过排气管道、净化器、活性炭棒、出气口和HEPA滤网层的配合，防止了废气的污染。

附图说明

为了更清楚地说明本实用新型实施方式的技术方案，下面将结合附图和详细实施方式对本实用新型进行详细说明，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。其中：

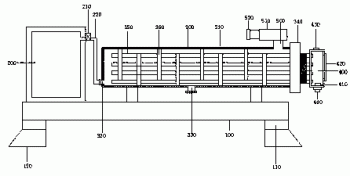

图1为本实用新型结构示意图；

图2为本实用新型侧视结构示意图；

图3为本实用新型排气管道结构示意图。

图中；100底座、110支撑脚架、120安装座、200焚烧仓、210气泵、220 连接管、300冷凝仓、310保温层、320进气口、330排污口、340连接法兰、350 加热管、360引流板、400防护盒、410温度传感器、420显示屏、430蜂鸣器、 440接线口、500排气管道、510净化器、520出气口、530活性炭棒、540HEPA 滤网层。

具体实施方式

为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图对本实用新型的具体实施方式做详细的说明。

在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是本实用新型还可以采用其他不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本实用新型内涵的情况下做类似推广，因此本实用新型不受下面公开的具体实施方式的限制。

其次，本实用新型结合示意图进行详细描述，在详述本实用新型实施方式时，为便于说明，表示器件结构的剖面图会不依一般比例作局部放大，而且所述示意图只是示例，其在此不应限制本实用新型保护的范围。此外，在实际制作中应包含长度、宽度及深度的三维空间尺寸。

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型的实施方式作进一步地详细描述。

本实用新型提供如下技术方案：一种危险废物焚烧线蒸汽冷凝器，在使用的过程中，实时对温度进行监控，且可以防止废气污染，请参阅图1，底座100、焚烧仓200、冷凝仓300、防护盒400和排气管道500；

请再次参阅图1，底座100底部四角固定安装有支撑脚架110，支撑脚架110 底部固定安装有安装座120，支撑脚架110焊接在底座100底部的四角，安装座 120焊接在支撑脚架110的底部，支撑脚架110用于支撑底座100，安装座120 用于增加稳定性；

请再次参阅图1，底座100顶部左侧固定安装有焚烧仓200，焚烧仓200右侧顶部固定安装有气泵210，所述气泵210右侧设置有连接管220，具体的，焚烧仓200焊接在底座100顶部的左侧，气泵210螺接在焚烧仓200右侧的顶部，连接管220插接在气泵210的底部，焚烧仓200用于焚烧危险废物，连接管220 用于输送蒸汽，气泵210用于提供动力；

请再次参阅图1，底座100顶部右侧固定安装有冷凝仓300，冷凝仓300左侧底部固定安装有进气口320，且进气口320与连接管220连通，冷凝仓300右侧固定安装有连接法兰340，连接法兰340上固定安装有加热管350，且加热管 350延伸至冷凝仓300内腔，加热管350上固定安装有引流板360，具体的，冷凝仓300通过支架焊接在底座100的顶部右侧，冷凝仓300左侧底部插接有进气口320，且进气口320与连接管220连通，冷凝仓300右侧螺接有连接法兰 340，连接法兰340上插接有加热管350，且加热管350延伸至冷凝仓300内腔，加热管350上套接有引流板360，冷凝仓300用于承载连接法兰340，连接法兰 340用于承载加热管350，加热管350用于冷凝蒸汽和承载引流板360，引流板 360用于引流；

请再次参阅图1，加热管350右侧贯穿连接法兰340设置有防护盒400，防护盒400内腔底部固定安装有温度传感器410，防护盒400底部设置有接线头 440，防护盒400顶部固安装有蜂鸣器430，防护盒400右侧壁表面固定安装有显示屏420，具体的，防护盒400螺接在加热管350的右侧，温度传感器410螺接在防护盒400内腔底部，蜂鸣器430螺接在防护盒400顶部，接线头440螺接在防护盒400底部，显示屏420螺接在防护盒400右表面，防护盒400用于承载蜂鸣器430和显示屏420，温度传感器410用于检测温度，显示屏420用于显示温度，方便实时监测，蜂鸣器430用于当温度超过预设值发出警报，接线头440用于连接电路；

请再次参阅图1，冷凝仓300顶部右侧固定安装有排气管道500，排气管道 500顶部固定安装有净化器510，净化器510左侧固定安装有出气口520，净化器510内腔固定安装有多孔活性炭棒530，出气口520内腔固定安装有HEPA滤网层540，具体的，排气管道500插接在冷凝仓300顶部右侧，净化器510插接在排气管道500顶部，出气口520插接在净化器510左侧，活性炭棒530插接在净化器510内腔，HEPA滤网层540卡接在出气口520内腔，排气管道500用于承载净化器510，净化器510用于净化废气，活性炭棒530用于吸收废气中的杂质，出气口520用于排放废气，HEPA滤网层540用于过滤废气中的杂质。

工作原理：在危险废物焚烧线蒸汽冷凝器使用的过程中，通过冷凝仓300、连接法兰340、加热管350和引流板360的配合，实现了对焚烧产生蒸汽的冷凝，通过防护盒400、蜂鸣器430、显示屏420和温度传感器410的配合，实现了对冷凝温度的实时监控，通过排气管道500、净化器510、活性炭棒530、出气口 520和HEPA滤网层540的配合，防止了废气的污染。
