专利摘要

本实用新型公开了一种多功能会计柜，包括柜体、上柜门和下柜门，所述上柜门铰接在柜体前端上侧，所述下柜门铰接在柜体前端下侧，所述柜体内下端中部固定有隔板，所述隔板上端固定有横板。本实用新型通过多组定位板，便于对文件进行详细分类，通过电磁铁、铁杆以及套环的配合，便于对定位板进行导向和定位，进而将文件进行定位，通过隔板、抽屉一以及转动板，便于对保险柜进行隐藏，且通过隔板的限位作用，使得无法对保险柜操作，通过电动缸和安装板，方便将保险柜升起，方便会计人员打开，且通过将开关二隐藏设置在抽屉二下侧，使得在不知情的情况下很难找到，进而增加了其操作时间，方便人员及时发现，提高了安全性。

权利要求

1.一种多功能会计柜，包括柜体(1)、上柜门(2)和下柜门(3)，其特征在于：所述上柜门(2)铰接在柜体(1)前端上侧，所述下柜门(3)铰接在柜体(1)前端下侧，所述柜体(1)内下端中部固定有隔板(11)，所述隔板(11)上端固定有横板(8)，所述横板(8)上端固定有竖板(4)，所述横板(8)左后侧通过合页转动连接有转动板(14)，所述隔板(11)左前侧滑动连接有抽屉一(9)，所述隔板(11)右侧滑动连接有抽屉二(12)，所述隔板(11)左后侧的柜体(1)内固定有电动缸(20)，所述电动缸(20)上端固定有安装板(19)，所述安装板(19)上端设置有保险柜(13)，所述转动板(14)位于保险柜(13)上侧，所述竖板(4)左侧和右侧的柜体(1)内固定有放置板(7)，所述放置板(7)上端中部开设有条形槽(17)，所述条形槽(17)内固定有铁杆(5)，所述铁杆(5)上端套装有套环(16)，所述放置板(7)上滑动连接有定位板(15)，所述套环(16)与定位板(15)下侧固定连接。

2.根据权利要求1所述的一种多功能会计柜，其特征在于：所述柜体(1)左侧和右侧均镶嵌固定有电磁铁(6)，所述电磁铁(6)与铁杆(5)连接，且电磁铁(6)下侧的柜体(1)上固定有开关一，所述电磁铁(6)通过导线与开关一连接。

3.根据权利要求1所述的一种多功能会计柜，其特征在于：所述定位板(15)和套环(16)均设有两组以上，两组以上定位板(15)和套环(16)均位于放置板(7)上，且定位板(15)下侧安装有滚珠(18)，所述滚珠(18)位于放置板(7)上。

4.根据权利要求1所述的一种多功能会计柜，其特征在于：所述抽屉一(9)和抽屉二(12)均设有三组，三组抽屉一(9)和抽屉二(12)均滑动设置在柜体(1)左下侧和右下侧，且位于最下侧的抽屉一(9)下侧开设有凹槽，凹槽内固定有开关二(10)，所述开关二(10)通过导线与电动缸(20)连接。

5.根据权利要求1所述的一种多功能会计柜，其特征在于：所述转动板(14)下侧固定有限位杆，所述转动板(14)通过限位杆与保险柜(13)相接触。

6.根据权利要求1所述的一种多功能会计柜，其特征在于：所述上柜门(2)和下柜门(3)上设有安装有安全锁，且柜体(1)下端四个拐角处均固定有脚垫。

说明书

技术领域

本实用新型涉及会计柜设备技术领域，具体为一种多功能会计柜。

背景技术

随着经济的不断发展，会计行业需求量也出现增长趋势，无论公司规模大小，会计的整理工作是不可或缺的，当公司业务量较多时，会有大量的会计资料生成，如会计凭证、会计账簿、财务会计报告、纳税申报表、银行对账单、银行存款余额调节表、会计档案保管清册等，这些会计资料需要保存很长时间。会计存储的文件涉及公司机密的文件，必须要收藏在保险箱中。现有的文件柜和保险箱是各自独立的，保险箱隐蔽性差，防盗性差，同时需另外占用办公面积，且现有的会计柜无法对文件进行定位和详细分离，不易寻找，所以，我们提出一种多功能会计柜。

实用新型内容

本实用新型的目的在于提供一种多功能会计柜，以解决上述背景技术中提出现有的文件柜和保险箱是各自独立的，保险箱隐蔽性差，防盗性差，同时需另外占用办公面积，且现有的会计柜无法对文件进行定位和详细分离，不易寻找的问题。

为实现上述目的，本实用新型提供如下技术方案：一种多功能会计柜，包括柜体、上柜门和下柜门，所述上柜门铰接在柜体前端上侧，所述下柜门铰接在柜体前端下侧，所述柜体内下端中部固定有隔板，所述隔板上端固定有横板，所述横板上端固定有竖板，所述横板左后侧通过合页转动连接有转动板，所述隔板左前侧滑动连接有抽屉一，所述隔板右侧滑动连接有抽屉二，所述隔板左后侧的柜体内固定有电动缸，所述电动缸上端固定有安装板，所述安装板上端设置有保险柜，所述转动板位于保险柜上侧，所述竖板左侧和右侧的柜体内固定有放置板，所述放置板上端中部开设有条形槽，所述条形槽内固定有铁杆，所述铁杆上端套装有套环，所述放置板上滑动连接有定位板，所述套环与定位板下侧固定连接。

优选的，所述柜体左侧和右侧均镶嵌固定有电磁铁，所述电磁铁与铁杆连接，且电磁铁下侧的柜体上固定有开关一，所述电磁铁通过导线与开关一连接。

优选的，所述定位板和套环均设有两组以上，两组以上定位板和套环均位于放置板上，且定位板下侧安装有滚珠，所述滚珠位于放置板上。

优选的，所述抽屉一和抽屉二均设有三组，三组抽屉一和抽屉二均滑动设置在柜体左下侧和右下侧，且位于最下侧的抽屉一下侧开设有凹槽，凹槽内固定有开关二，所述开关二通过导线与电动缸连接。

优选的，所述转动板下侧固定有限位杆，所述转动板通过限位杆与保险柜相接触。

优选的，所述上柜门和下柜门上设有安装有安全锁，且柜体下端四个拐角处均固定有脚垫。

与现有技术相比，本实用新型的有益效果是：

该多功能会计柜，通过多组定位板，便于对文件进行详细分类，通过电磁铁、铁杆以及套环的配合，便于对定位板进行导向和定位，进而将文件进行定位，通过隔板、抽屉一以及转动板，便于对保险柜进行隐藏，避免外人很容易发现，且通过隔板的限位作用，使得无法对保险柜操作，通过电动缸和安装板，方便将保险柜升起，方便会计人员打开，且通过将开关二隐藏设置在抽屉二下侧，使得在不知情的情况下很难找到，进而增加了其操作时间，方便人员及时发现，提高了安全性。

附图说明

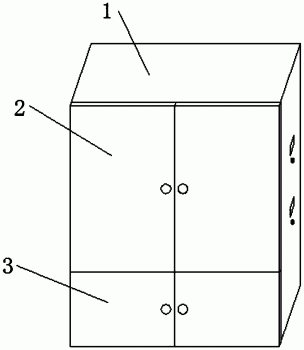

图1为本实用新型结构图；

图2为本实用新型的主视图；

图3为本实用新型中隔板和保险柜的俯视图；

图4为本实用新型中保险柜和电动缸的后视图；

图5为本实用新型中横板和转动板的俯视图；

图6为本实用新型中放置板和定位板的侧视图；

图7为图2中A处放大图。

图中：1、柜体；2、上柜门；3、下柜门；4、竖板；5、铁杆；6、电磁铁；7、放置板；8、横板；9、抽屉一；10、开关二；11、隔板；12、抽屉二；13、保险柜；14、转动板；15、定位板；16、套环；17、条形槽；18、滚珠；19、安装板；20、电动缸。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-7，本实用新型提供一种技术方案：一种多功能会计柜，包括柜体1、上柜门2和下柜门3，上柜门2铰接在柜体1前端上侧，下柜门3铰接在柜体1前端下侧，柜体1内下端中部固定有隔板11，隔板11上端固定有横板8，横板8上端固定有竖板4，横板8左后侧通过合页转动连接有转动板14，隔板11左前侧滑动连接有抽屉一9，隔板11右侧滑动连接有抽屉二12，隔板11左后侧的柜体1内固定有电动缸20，电动缸20上端固定有安装板19，安装板19上端设置有保险柜13，转动板14位于保险柜13上侧，竖板4左侧和右侧的柜体1内固定有放置板7，放置板7上端中部开设有条形槽17，条形槽17内固定有铁杆5，铁杆5上端套装有套环16，放置板7上滑动连接有定位板15，套环16与定位板15下侧固定连接。

本实用新型中：柜体1左侧和右侧均镶嵌固定有电磁铁6，电磁铁6与铁杆5连接，且电磁铁6下侧的柜体1上固定有开关一，电磁铁6通过导线与开关一连接，通过电磁铁6，便于对铁杆5进行磁化，进而将套环16进行定位，从而将定位板15进行定位，通过开关一，便于对电磁铁6进行控制。

本实用新型中：定位板15和套环16均设有两组以上，两组以上定位板15和套环16均位于放置板7上，且定位板15下侧安装有滚珠18，滚珠18位于放置板7上，便于详细将文件进行分类，通过滚珠18，方便定位板15进行移动。

本实用新型中：抽屉一9和抽屉二12均设有三组，三组抽屉一9和抽屉二12均滑动设置在柜体1左下侧和右下侧，且位于最下侧的抽屉一9下侧开设有凹槽，凹槽内固定有开关二10，开关二10通过导线与电动缸20连接，方便对物品进行存储，通过凹槽，便于将开关二10进行隐藏，便于对电动缸20进行控制。

本实用新型中：转动板14下侧固定有限位杆，转动板14通过限位杆与保险柜13相接触，保证转动板14的平稳性，方便对物品放置。

本实用新型中：上柜门2和下柜门3上设有安装有安全锁，且柜体1下端四个拐角处均固定有脚垫，提高了使用安全性。

工作原理：首先将用电设备与外部电源进行连接，需要对大件物品放置时，直接放置在横板8上，当需要对小件物品放置时，可以放置在抽屉一9和抽屉二12内，当对贵重物品放置时，人员将最底层的抽屉一9抽出，通过开关二10运行电动缸20，电动缸20带动安装板19向上移动，安装板19带动保险柜13向上移动，将转动板14顶起，直至保险柜13完全露出，通过保险柜13对物品存放，然后将其进行复位，隐秘性好，提高了存放安全性，当需要对文件进行放置时，将同类文件放置在放置板7上一侧，然后推动定位板15在放置板7上移动，直至定位板15与文件相接触，然后打开电磁铁6，将铁杆5磁化，实现将定位板15进行定位，进而将文件进行定位，在每对一类文件存放时，可以通过一组定位板15进行定位分类，使用方便。

综上所述：本实用新型通过多组定位板15，便于对文件进行详细分类，通过电磁铁6、铁杆5以及套环16的配合，便于对定位板15进行导向和定位，进而将文件进行定位，通过隔板11、抽屉一9以及转动板14，便于对保险柜13进行隐藏，避免外人很容易发现，且通过隔板11的限位作用，使得无法对保险柜13操作，通过电动缸20和安装板19，方便将保险柜13升起，方便会计人员打开，且通过将开关二10隐藏设置在抽屉二12下侧，使得在不知情的情况下很难找到，进而增加了其操作时间，方便人员及时发现，提高了安全性。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
