专利摘要
本实用新型公开了一种熔喷布生产加工用的分切机，包括工作台，所述第一定位块一侧安装有旋转杆，所述旋转杆外侧均匀活动套接有定位套管，所述定位套管外侧中部固定套接有切刀，定位套管通过滑块在旋转杆外侧水平滑动到弧形定位槽位置时，通过转动定位套管一定角度，使滑块滑入弧形定位槽内壁一端，然后通过限位螺杆和对应的螺纹槽进行定位套管的固定，通过气缸使第二定位块与旋转杆之间拉开距离，从而可以进行旋转管的拆卸，从而便于定位套管和切刀的拆卸和更换，同时通过多个弧形定位槽的设计，便于进行定位套管的添加或改变两两定位套管之间的间距，从而便于对熔喷布进行不同规格的分切。
权利要求

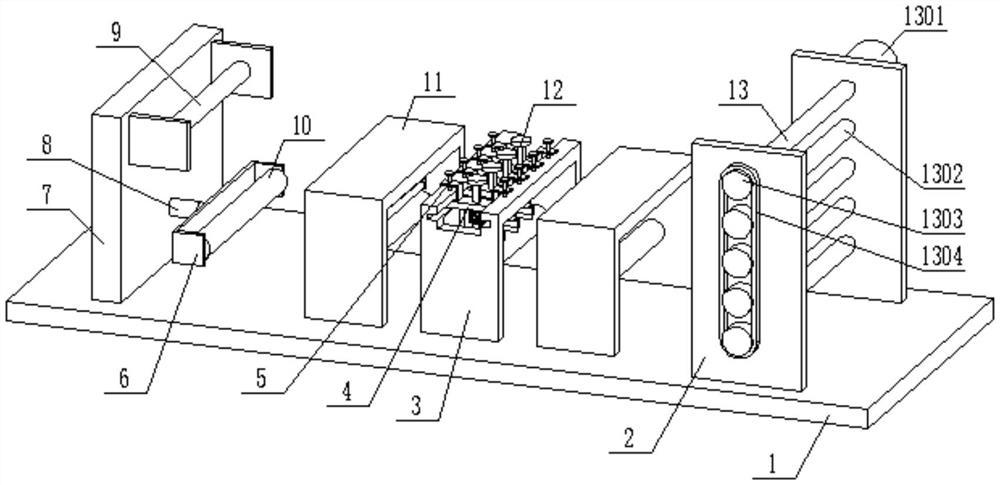

1.一种熔喷布生产加工用的分切机，包括工作台(1)，其特征在于：所述工作台(1)顶端一侧安装有第一支撑板(2)，所述工作台(1)顶端另一侧安装有第二支撑板(3)，所述第二支撑板(3)一侧安装有切割组件(4)，所述切割组件(4)包括第一定位块(401)、旋转杆(402)、定位套管(403)、切刀(404)、滑槽(405)、滑块(406)、弧形定位槽(407)、限位螺杆(408)、螺纹槽(409)、第二定位块(410)、L型板(411)和气缸(412)；
所述第二支撑板(3)顶端中部固定安装有第一定位块(401)，所述第一定位块(401)一侧安装有旋转杆(402)，所述旋转杆(402)外侧均匀活动套接有定位套管(403)，所述定位套管(403)外侧中部固定套接有切刀(404)，所述旋转杆(402)外侧对称两端均开设有滑槽(405)，所述定位套管(403)内壁对称两侧均焊接有滑块(406)，所述旋转杆(402)外侧两端均均匀开设有弧形定位槽(407)，所述定位套管(403)顶端两侧均活动贯穿有限位螺杆(408)，所述旋转杆(402)顶端开设有多个与限位螺杆(408)对应的螺纹槽(409)，所述旋转杆(402)一端安装有第二定位块(410)，所述第一支撑板(2)顶端固定安装有L型板(411)，所述L型板(411)一端固定贯穿有气缸(412)。
2.根据权利要求1所述的一种熔喷布生产加工用的分切机，其特征在于：所述第一定位块(401)一端活动安装有驱动轴(5)，所述驱动轴(5)外侧均匀安装有限位条(6)，所述旋转杆(402)一端开设有与驱动轴(5)对应的第一连接槽(7)，所述第一连接槽(7)内壁均匀开设有与限位条(6)对应的限位槽(8)。
3.根据权利要求1所述的一种熔喷布生产加工用的分切机，其特征在于：所述第二定位块(410)侧面固定安装有固定轴(9)，所述旋转杆(402)另一端开设有与固定轴(9)对应的第二连接槽(10)。
4.根据权利要求1所述的一种熔喷布生产加工用的分切机，其特征在于：所述第二定位块(410)滑动连接于L型板(411)内侧顶端，所述气缸(412)活塞一端与第二定位块(410)一侧相连接。
5.根据权利要求1所述的一种熔喷布生产加工用的分切机，其特征在于：所述滑块(406)、滑槽(405)和弧形定位槽(407)的宽度均相同。
6.根据权利要求1所述的一种熔喷布生产加工用的分切机，其特征在于：所述第一支撑板(2)和第二支撑板(3)侧面两端均开设有固定槽(11)，所述固定槽(11)内壁底端固定安装有限位杆(12)，所述限位杆(12)外侧中部活动套接有活动块(13)，所述限位杆(12)外侧两端均套有压缩弹簧(14)，所述活动块(13)一端转动连接有导向辊(15)，所述第一支撑板(2)顶端中部两侧均活动安装有定位辊(16)。
