专利摘要

本实用新型公开了一种用于水文地质的地质锤，包括锤头组件和与锤头组件固定连接的锤柄杆，锤头组件包括锤头仓，锤头仓内设置有容纳腔，其前侧设置有开口；所述锤头仓顶部设置有旋转轴，旋转轴两端套在在锤头仓两侧对应位置设置的固定轴承上，所述旋转轴上设置有固定块，所述固定块上设置有连杆，本实用新型提供一种用于水文地质的地质锤，结构设置巧妙且布置合理，本实用新型实现锤头的收纳，同时实现包括平锤头和尖锤头在内的两种锤头的存储和更换，大大方便使用。本实用新型进一步在所述锤头杆底端固定连接有撬头，同时设计固定把筒方便撬头的收纳，同时能够通过固定把筒的伸缩调节实现锤头杆总体长度的调节，进一步方便使用。

权利要求

1.一种用于水文地质的地质锤，包括锤头组件和与锤头组件固定连接的锤柄杆(7)，其特征在于，锤头组件包括锤头仓(1)，锤头仓(1)内设置有容纳腔(13)，其前侧设置有开口；所述锤头仓(1)顶部设置有旋转轴(15)，旋转轴(15)两端套在锤头仓(1)两侧对应位置设置的固定轴承(16)上，所述旋转轴(15)上设置有固定块(17)，所述固定块(17)上设置有连杆(4)，所述连杆(4)上可拆卸有锤头件；所述锤头仓(1)顶部设置有用于锤头件工作时和存储在锤头仓(1)内限位的限位机构。

2.根据权利要求1所述的一种用于水文地质的地质锤，其特征在于，所述限位机构包括限位螺栓(2)，锤头仓(1)顶部设置有限位螺纹孔(18)，限位螺栓(2)顶部设置有限位旋钮(3)，所述固定块(17)对应锤头件工作时和存储在锤头仓(1)内位置分别设置有限位槽(19)，限位螺栓(2)套装在限位螺纹孔(18)上且能够伸入限位槽(19)中对锤头件进行限位。

3.根据权利要求2所述的一种用于水文地质的地质锤，其特征在于，所述锤头件包括尖锤头(5)和平锤头(12)，锤头件设置有安装螺纹孔，并通过安装螺纹孔与连杆(4)外端螺纹连接。

4.根据权利要求2所述的一种用于水文地质的地质锤，其特征在于，所述锤头仓(1)底部设置有隔板(14)，隔板(14)与锤头仓(1)形成存储腔(6)，锤头仓(1)后侧对应存储腔(6)设置有固定盖(11)，所述存储腔(6)内存放有另一锤头件平锤头(12)。

5.根据权利要求2-4任一所述的一种用于水文地质的地质锤，其特征在于，所述锤柄杆(7)底端固定连接有撬头(70)，锤柄杆(7)底部可拆卸连接有固定把筒(9)，撬头(70)容置在固定把筒(9)顶部设置有撬头腔(91)内。

6.根据权利要求5所述的一种用于水文地质的地质锤，其特征在于，所述固定把筒(9)顶端设置有锥形螺纹筒(8)，锤柄杆(7)底端与锥形螺纹筒(8)螺纹配合，锥形螺纹筒(8)中部设置有与锤柄杆(7)底端连接的配合螺纹孔(80)，撬头(70)能够自由穿过配合螺纹孔(80)。

7.根据权利要求5所述的一种用于水文地质的地质锤，其特征在于，所述固定把筒(9)底部设置有蓄电池(92)，其底端设置有照明灯(93)，固定把筒(9)外侧设置有开关按钮(10)，照明灯(93)通过开关按钮(10)与蓄电池(92)电连接。

说明书

技术领域

本实用新型涉及地质锤技术领域，具体是一种用于水文地质的地质锤。

背景技术

地质勘探是通过各种手段、方法对地质进行勘查、探测，确定合适的持力层，根据持力层的地基承载力，确定基础类型，计算基础参数的调查研究活动。是在对矿产普查中发现有工业意义的矿床，为查明矿产的质和量，以及开采利用的技术条件，提供矿山建设设计所需要的矿产储量和地质资料，对一定地区内的岩石、地层、构造、矿产、水文、地貌等地质情况进行调查研究工作。地质锤是一种常用的地质勘探设备。

目前用于水文地质的地质锤结构呆板，尤其是不方便收纳，而且不能实现平锤头和尖锤头的切换，使用不方便，另外无法调节锤柄杆，无法进行撬动作业，为此，发明人综合各类因素，提出了一种用于水文地质的地质锤。

实用新型内容

本实用新型的目的在于提供一种用于水文地质的地质锤，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种用于水文地质的地质锤，包括锤头组件和与锤头组件固定连接的锤柄杆，锤头组件包括锤头仓，锤头仓内设置有容纳腔，其前侧设置有开口；所述锤头仓顶部设置有旋转轴，旋转轴两端套在锤头仓两侧对应位置设置的固定轴承上，所述旋转轴上设置有固定块，所述固定块上设置有连杆，所述连杆上可拆卸有锤头件；所述锤头仓顶部设置有用于锤头件工作时和存储在锤头仓内限位的限位机构。

作为本实用新型的进一步方案：所述限位机构包括限位螺栓，锤头仓顶部设置有限位螺纹孔，限位螺栓顶部设置有限位旋钮，所述固定块对应锤头件工作时和存储在锤头仓内位置分别设置有限位槽，限位螺栓套装在限位螺纹孔上且能够伸入限位槽中对锤头件进行限位。

作为本实用新型的再进一步方案：所述锤头件包括尖锤头和平锤头，锤头件设置有安装螺纹孔，并通过安装螺纹孔与连杆外端螺纹连接。

作为本实用新型的再进一步方案：所述锤头仓底部设置有隔板，隔板与锤头仓形成存储腔，锤头仓后侧对应存储腔设置有固定盖，所述存储腔内存放有另一锤头件平锤头。

作为本实用新型的再进一步方案：所述锤柄杆底端固定连接有撬头，锤柄杆底部可拆卸连接有固定把筒，撬头容置在固定把筒顶部设置有撬头腔内，固定把筒底部设置有蓄电池，其底端设置有照明灯，固定把筒外侧设置有开关按钮，照明灯通过开关按钮与蓄电池电连接。

作为本实用新型的再进一步方案：所述固定把筒顶端设置有锥形螺纹筒，锤柄杆底端与锥形螺纹筒螺纹配合，锥形螺纹筒中部设置有与锤柄杆底端连接的配合螺纹孔，撬头能够自由穿过配合螺纹孔。

与现有技术相比，本实用新型具有以下几个方面的有益效果：

1、本实用新型提供一种用于水文地质的地质锤，结构设置巧妙且布置合理，本实用新型实现锤头的收纳，同时实现包括平锤头和尖锤头在内的两种锤头的存储和更换，大大方便使用。

2、本实用新型进一步在所述锤柄杆底端固定连接有撬头，同时设计固定把筒方便撬头的收纳，同时能够通过固定把筒的伸缩调节实现锤柄杆总体长度的调节，进一步方便使用。

3、本实用新型进一步固定把筒底部设置有蓄电池，其底端设置有照明灯，固定把筒外侧设置有开关按钮，照明灯通过开关按钮与蓄电池电连接，方便应急照明。

附图说明

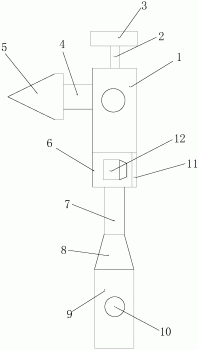

图1为一种用于水文地质的地质锤的结构示意图。

图2为一种用于水文地质的地质锤中锤头组件的结构示意图。

图3为一种用于水文地质的地质锤中固定把筒与锤柄杆配合的结构示意图。

图中：1、锤头仓；2、限位螺栓；3、限位旋钮；4、连杆；5、尖锤头；6、存储腔； 7、锤柄杆；70、撬头；8、锥形螺纹筒；80、配合螺纹孔；9、固定把筒；91、撬头腔； 92、蓄电池；93、照明灯；10、开关按钮；11、固定盖；12、平锤头；13、容纳腔；14、隔板；15、旋转轴；16、固定轴承；17、固定块；18、限位螺纹孔；19、限位槽。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

请参阅图1-3，一种用于水文地质的地质锤，包括锤头组件和与锤头组件固定连接的锤柄杆7，锤头组件包括锤头仓1，锤头仓1内设置有容纳腔13，其前侧设置有开口；所述锤头仓1顶部设置有旋转轴15，旋转轴15两端套在锤头仓1两侧对应位置设置的固定轴承16上，所述旋转轴15上设置有固定块17，所述固定块17上设置有连杆4，所述连杆4上可拆卸有锤头件；所述锤头仓1顶部设置有用于锤头件工作时和存储在锤头仓1内限位的限位机构；所述限位机构包括限位螺栓2，锤头仓1顶部设置有限位螺纹孔18，限位螺栓2顶部设置有限位旋钮3，所述固定块17对应锤头件工作时和存储在锤头仓1内位置分别设置有限位槽19，限位螺栓2套装在限位螺纹孔18上且能够伸入限位槽19中对锤头件进行限位。

所述锤头件包括尖锤头5和平锤头12，锤头件设置有安装螺纹孔，并通过安装螺纹孔与连杆4外端螺纹连接；所述锤头仓1底部设置有隔板14，隔板14与锤头仓1形成存储腔6，锤头仓1后侧对应存储腔6设置有固定盖11，所述存储腔6内存放有另一锤头件平锤头12。

所述锤柄杆底端固定连接有撬头70，锤柄杆底部可拆卸连接有固定把筒9，撬头70容置在固定把筒9顶部设置有撬头腔91内，固定把筒9底部设置有蓄电池92，其底端设置有照明灯93，固定把筒9外侧设置有开关按钮10，照明灯93通过开关按钮10与蓄电池92电连接；所述顶端设置有锥形螺纹筒8，锤柄杆7底端与锥形螺纹筒8螺纹配合，锥形螺纹筒8中部设置有与锤柄杆7底端连接的配合螺纹孔80，撬头70能够自由穿过配合螺纹孔80。

本实用新型的工作原理是：本实用新型提供一种用于水文地质的地质锤，结构设置巧妙且布置合理，本实用新型实现锤头的收纳，同时实现包括平锤头和尖锤头在内的两种锤头的存储和更换，大大方便使用；本实用新型进一步在所述锤柄杆底端固定连接有撬头，同时设计固定把筒方便撬头的收纳，同时能够通过固定把筒的伸缩调节实现锤柄杆总体长度的调节，进一步方便使用。本实用新型进一步固定把筒底部设置有蓄电池，其底端设置有照明灯，固定把筒外侧设置有开关按钮，照明灯通过开关按钮与蓄电池电连接，方便应急照明。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。
