专利摘要

本实用新型提供了一种无热桥保温消音墙板。本实用新型属于建筑技术领域，有益效果是结构简单、钢材消耗量小，设置的阻燃OSB板、消音材料解决了防火、隔音效果差问题，采用加气混凝土降低了墙板自重，提高结构的延性、耗能能力、抗震性能，在墙板连接处采用连接加固工字钢连接加固木龙骨柱进行连接加固，设置的拉结筋、加固锚环对轻质钢板、内置加强纵筋进行横向连接固定，提高锚固作用，提高了墙板连接的强度和稳定性，采用整体无热桥技术和防水、防火、导热率低且密封性好的粘结材料进行粘结，多块墙板连接后整个墙板没有横向灰缝，能够有效切断热桥，提高墙板的保温效果，保证墙板连接强度的同时消除了墙板内的热桥，降低了能源消耗。

权利要求

1.一种无热桥保温消音墙板，包括阻燃OSB板(1)、消音材料(2)、加气混凝土(3)、夹芯保温板(4)、轻质钢板(5)、凸部(6)、凹部(7)、连接加固木龙骨柱(8)、连接加固工字钢(9)、树脂胶粘合剂(10)、内置加强纵筋(11)、拉结筋(12)和加固锚环(13)，其特征在于：无热桥保温消音墙板中，由外至内依次为阻燃OSB板(1)、消音材料(2)、加气混凝土(3)，在加气混凝土(3)中设置有两排夹芯保温板(4)，夹芯保温板(4)分两排间隔设置在加气混凝土(3)中，同排之间的夹芯保温板(4)等间距设置，间距设置在200~400mm，不同排之间的夹芯保温板(4)相互错开设置，进行连接的两个墙板连接处分别设置有凸部(6)和与凸部(6)相匹配的凹部(7)，凸部(6)的凸出高度小于凹部(7)的凹进深度，使相接触的凸部(6)和凹部(7)之间形成用于填充树脂胶粘合剂(10)的粘结空间，在进行连接的两个墙板连接处一端分别设置有连接加固木龙骨柱(8)，并采用连接加固工字钢(9)进行连接加固，连接加固工字钢(9)的翼缘设置在连接加固木龙骨柱(8)中，且连接加固工字钢(9)的腹板与墙板平面方向相平行，连接加固工字钢(9)的翼缘厚度为加气混凝土(3)厚度的五分之三至四分之三，同时设置有轻质钢板(5)、内置加强纵筋(11)，并设置有拉结筋(12)对轻质钢板(5)、内置加强纵筋(11)进行初步横向连接固定，设置的加固锚环(13)对轻质钢板(5)、内置加强纵筋(11)再次进行连接固定。

2.权利要求1所述一种无热桥保温消音墙板，其特征在于：所述连接加固工字钢(9)采用轻型工字钢制作而成。

3.权利要求1所述一种无热桥保温消音墙板，其特征在于：所述夹芯保温板(4)采用聚苯板或硬质聚氨酯泡沫板。

4.权利要求1所述一种无热桥保温消音墙板，其特征在于：所述消音材料(2)采用玻璃纤维、矿物纤维和植物纤维中的任意一种，厚度设置在100~160mm。

5.权利要求1所述一种无热桥保温消音墙板，其特征在于：所述连接加固工字钢(9)采用镀锌防腐处理。

说明书

技术领域

本实用新型属于建筑技术领域，特别是涉及一种无热桥保温消音墙板。

背景技术

建筑节能是国家政府大力提倡的一项政策，其中的一个主要措施是进行保温，以此控制室内外热量的传递从而达到建筑节能的效果，冬暖夏凉防火性能主要取决于房屋中用于构成屋顶、墙壁和地板各部分的整体材料，20世纪70年代以后，国外普遍重视保温材料的研制和在建筑中的应用，新型保温材料也正在不断地涌现，力求大幅度减少能源的消耗量，从而减少环境污染和温室效应。然而，在我国，1980年以前，保温材料的发展十分缓慢，但经过30多年的努力，特别是经过近20年的高速发展，不少产品从无到有，从单一到多样化，质量从低到高，已形成以膨胀珍珠岩、矿物棉、玻璃棉、泡沫塑料、耐火纤维、硅酸钙绝热制品等为主的品种比较齐全的产业。聚氨酯材料是目前国际上最通用的也是性能最好的保温材料。硬质聚氨酯具有很多优良性能，作为保温隔热材料，在欧美国家广泛用于建筑物的屋顶、墙体、天花板、地板、门窗等，据统计，与气候相近的发达国家相比，我国建筑单位面积能耗仍是它们的3~5倍。建筑节能是各种节能途径中潜力最大、最为直接、有效的方式，是缓解能源紧张的最有效措施。而在建筑能耗中，因外墙造成的能耗约占建筑总能耗的50%以上，因而墙体保温是实现建筑节能的关键，粘土砖生产对环境的危害是众所周知的，其燃烧要耗费大量的能源，并且产生的废气造成空气污染、温室效应和酸雨，现有建筑存在保温效果不能长时间保持优良状态的问题，其原因在于墙体中的保温棉会吸收空气中进入墙体内的水分，较长时间后墙体内保温棉会因受潮质量增加而下降，保温能力减弱，居住的舒适程度也随之降低。

实用新型内容

为了解决上述存在的技术问题，本实用新型提供一种无热桥保温消音墙板，能够有效切断热桥，提高墙板的保温效果，保证墙板连接强度的同时消除了墙板内的热桥，降低了能源消耗。

本实用新型采用的技术方案如下：

一种无热桥保温消音墙板，包括阻燃OSB板、消音材料、加气混凝土、夹芯保温板、轻质钢板、凸部、凹部、连接加固木龙骨柱、连接加固工字钢、树脂胶粘合剂、内置加强纵筋、拉结筋和加固锚环，所述无热桥保温消音墙板中，由外至内依次为阻燃OSB板、消音材料、加气混凝土，在加气混凝土中设置有两排夹芯保温板，夹芯保温板分两排间隔设置在加气混凝土中，同排之间的夹芯保温板等间距设置，间距设置在200~400mm，不同排之间的夹芯保温板相互错开设置，进行连接的两个墙板连接处分别设置有凸部)和与凸部相匹配的凹部，凸部的凸出高度小于凹部的凹进深度，使相接触的凸部和凹部之间形成用于填充树脂胶粘合剂的粘结空间，在进行连接的两个墙板连接处一端分别设置有连接加固木龙骨柱，并采用连接加固工字钢进行连接加固，连接加固工字钢的翼缘设置在连接加固木龙骨柱中，且连接加固工字钢的腹板与墙板平面方向相平行，连接加固工字钢的翼缘厚度为加气混凝土厚度的五分之三至四分之三，同时设置有轻质钢板、内置加强纵筋，并设置有拉结筋对轻质钢板、内置加强纵筋进行初步横向连接固定，设置的加固锚环对轻质钢板、内置加强纵筋再次进行连接固定，提高锚固作用，提高了墙板连接的强度和稳定性。

进一步地，所述一种无热桥保温消音墙板，连接加固工字钢(9)采用轻型工字钢制作而成。

进一步地，所述一种无热桥保温消音墙板，夹芯保温板采用聚苯板或硬质聚氨酯泡沫板。

进一步地，所述一种无热桥保温消音墙板，消音材料采用玻璃纤维、矿物纤维和植物纤维中的任意一种，厚度设置在100~160mm。

进一步地，所述一种无热桥保温消音墙板，连接加固工字钢采用镀锌防腐处理。

本实用新型的优点及有益效果：

本实用新型是结构简单、设计合理、操作方便、安装操作显著简化，装配速度快，钢材消耗量小，采用系列构造，使其具有良好的受力性能，设置的阻燃OSB板、消音材料解决了防火、隔音效果差问题，采用加气混凝土降低了墙板自重，提高结构的延性、耗能能力，进一步提高结构的抗震性能，在墙板连接处采用连接加固工字钢连接加固木龙骨柱进行连接加固，设置的拉结筋、加固锚环对轻质钢板、内置加强纵筋进行横向连接固定，提高锚固作用，提高了墙板连接的强度和稳定性，采用整体无热桥技术和防水、防火、导热率低且密封性好的粘结材料进行粘结，多块墙板连接后整个墙板没有横向灰缝，能够有效切断热桥，提高墙板的保温效果，保证墙板连接强度的同时消除了墙板内的热桥，降低了能源消耗。

附图说明

图1为本实用新型无热桥保温消音墙板连续段的横断面示意图。

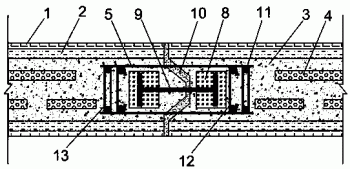

图2为本实用新型无热桥保温消音墙板连接时的横断面示意图。

图3为本实用新型无热桥保温消音墙板带有凸部的横断面示意图。

图4为本实用新型无热桥保温消音墙板带有凹部的横断面示意图

图中：1为阻燃OSB板；2为消音材料；3为加气混凝土；4为夹芯保温板；5为轻质钢板；6为凸部；7为凹部；8为连接加固木龙骨柱；9为连接加固工字钢；10为树脂胶粘合剂；11为内置加强纵筋；12为拉结筋；13为加固锚环。

具体实施方式

下面结合附图及实施例对本实用新型进行详细地描述。

如图1~图4所示，一种无热桥保温消音墙板，包括阻燃OSB板1、消音材料2、加气混凝土3、夹芯保温板4、轻质钢板5、凸部6、凹部7、连接加固木龙骨柱8、连接加固工字钢9、树脂胶粘合剂10、内置加强纵筋11、拉结筋12和加固锚环13，所述无热桥保温消音墙板中，由外至内依次为阻燃OSB板1、消音材料2、加气混凝土3，在加气混凝土3中设置有两排夹芯保温板4，夹芯保温板4分两排间隔设置在加气混凝土3中，同排之间的夹芯保温板4等间距设置，间距设置在200~400mm，不同排之间的夹芯保温板4相互错开设置，进行连接的两个墙板连接处分别设置有凸部6和与凸部6相匹配的凹部7，凸部6的凸出高度小于凹部7的凹进深度，使相接触的凸部6和凹部7之间形成用于填充树脂胶粘合剂10的粘结空间，在进行连接的两个墙板连接处一端分别设置有连接加固木龙骨柱8，并采用连接加固工字钢9进行连接加固，连接加固工字钢9的翼缘设置在连接加固木龙骨柱8中，且连接加固工字钢9的腹板与墙板平面方向相平行，连接加固工字钢9的翼缘厚度为加气混凝土3厚度的五分之三至四分之三，同时设置有轻质钢板5、内置加强纵筋11，并设置有拉结筋12对轻质钢板5、内置加强纵筋11进行初步横向连接固定，设置的加固锚环13对轻质钢板5、内置加强纵筋11再次进行连接固定，提高锚固作用，提高了墙板连接的强度和稳定性。

所述一种无热桥保温消音墙板，连接加固工字钢9采用轻型工字钢制作而成。

所述一种无热桥保温消音墙板中的夹芯保温板4采用聚苯板或硬质聚氨酯泡沫板。

所述一种无热桥保温消音墙板中的消音材料2采用玻璃纤维、矿物纤维和植物纤维中的任意一种，厚度设置在100~160mm。

所述一种无热桥保温消音墙板中的连接加固工字钢9采用镀锌防腐处理。

以上所述仅是本实用新型的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
