专利摘要

本实用新型公开了一种电气化铁道开关设备，包括柜体，所述柜体底部四周分别设有底座，所述柜体正面设有防护门，所述防护门面板上一侧设有锁扣，所述柜体一侧下方设有通风口，所述柜体正面上方一侧设有若干个按钮，所述柜体正面设有若干个仪表盘，所述仪表盘位于按钮上方柜体面板上，所述柜体顶面设有散热口，所述柜体背部下方设有若干个进线口。本实用新型所述的一种电气化铁道开关设备，通过固定管及其内部的滚珠设置，能够防止在穿线时将外皮较薄的电缆刮破，另外通过防尘机构的设置，使得在进线口未使用时，将其进线口遮盖住，防止大量灰尘从进线口进入到柜体内，另外通过防误触机构的设置，能够防止误触按钮，而引发事故。

权利要求

1.一种电气化铁道开关设备，其特征在于：包括柜体(1)，所述柜体(1)底部四周分别设有底座(2)，所述柜体(1)正面设有防护门(3)，所述防护门(3)面板上一侧设有锁扣(4)，所述柜体(1)一侧下方设有通风口(5)，所述柜体(1)正面上方一侧设有若干个按钮(6)，所述柜体(1)正面设有若干个仪表盘(7)，所述仪表盘(7)位于按钮(6)上方柜体(1)面板上，所述柜体(1)顶面设有散热口(8)，所述柜体(1)背部下方设有若干个进线口(9)。

2.根据权利要求1所述的一种电气化铁道开关设备，其特征在于：所述进线口(9)内设有固定管(10)，所述固定管(10)穿插安装在进线口(9)内，并且两端分别向一侧延伸，所述固定管(10)一侧设有第一卡块(11)，另一侧设有第二卡块(12)，所述第二卡块(12)一侧设有防尘机构(13)。

3.根据权利要求2所述的一种电气化铁道开关设备，其特征在于：所述防尘机构(13)在第二卡块(12)两侧面板上分别设有第一固定块(14)，所述第一固定块(14)的卡槽中设有固定轴(15)，所述固定轴(15)上设有扭转弹簧(16)，所述扭转弹簧(16)嵌套安装在固定轴(15)上，所述固定管(10)一侧分别设有两个盖板(18)，两个所述盖板(18)一侧分别设有第二固定块(17)，所述扭转弹簧(16)另一侧连接杆固定安装在第二固定块(17)中。

4.根据权利要求1所述的一种电气化铁道开关设备，其特征在于：所述柜体(1)正面面板上设有若干个防误触机构(19)，所述防误触机构(19)固定安装在对应的按钮(6)外侧。

5.根据权利要求4所述的一种电气化铁道开关设备，其特征在于：所述防误触机构(19)包含连接块(20)与旋转机构(23)，所述连接块(20)固定安装在按钮(6)外侧的柜体(1)面板上，所述连接块(20)正面一侧设有第一挡板(21)，所述连接块(20)内开设有一圈滑槽(22)，所述滑槽(22)中设有旋转机构(23)。

6.根据权利要求5所述的一种电气化铁道开关设备，其特征在于：所述旋转机构(23)在滑槽(22)中设有套管(25)，所述套管(25)中设有若干个滚珠(26)，所述滚珠(26)分别固定安装在对应的固定孔中，所述套管(25)通过滚珠(26)固定安装在滑槽(22)内的凹槽中，所述套管(25)正面一侧设有第二挡板(27)，所述第二挡板(27)一侧下方设有弧形块(28)，所述套管(25)下方一侧与滑槽(22)一侧内壁之间设有压缩弹簧(24)，所述压缩弹簧(24)分别固定安装在套管(25)与滑槽(22)内壁上的安装块上。

说明书

技术领域

本实用新型涉及开关柜设备技术领域，特别涉及一种电气化铁道开关设备。

背景技术

在我们的电气化铁道的操作过程中，必不可少的需要使用到一些开关设备，而绝大部分都是使用对应的开关柜来进行操作，但是在使用前，需要将外部的电缆从开关柜的开孔中引入到开关柜内部的设备上，但是传统的开关柜在穿线时，容易使柜壁将外皮较薄的电缆刮破影响使用，另外，大部分开关柜外部会设有若干个控制按钮，但是这些按钮一般是直接裸露在外，容易在使用过程中，对其误触，从而引发事故。

实用新型内容

本实用新型的目的在于提供一种电气化铁道开关设备，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种电气化铁道开关设备，包括柜体，所述柜体底部四周分别设有底座，所述柜体正面设有防护门，所述防护门面板上一侧设有锁扣，所述柜体一侧下方设有通风口，所述柜体正面上方一侧设有若干个按钮，所述柜体正面设有若干个仪表盘，所述仪表盘位于按钮上方柜体面板上，所述柜体顶面设有散热口，所述柜体背部下方设有若干个进线口口。

优选的，所述进线口内设有固定管，所述固定管穿插安装在进线口内，并且两端分别向一侧延伸，所述固定管一侧设有第一卡块，另一侧设有第二卡块，所述第二卡块一侧设有防尘机构，通过第一卡块与第二卡块的设置，能够将固定管安装在进线口内。

优选的，所述防尘机构在第二卡块两侧面板上分别设有第一固定块，所述第一固定块的卡槽中设有固定轴，所述固定轴上设有扭转弹簧，所述扭转弹簧嵌套安装在固定轴上，所述固定管一侧分别设有两个盖板，两个所述盖板一侧分别设有第二固定块，所述扭转弹簧另一侧连接杆固定安装在第二固定块中，通过两个第一固定块与两个盖板的设置，并通过扭转弹簧的连接，使得在穿线时可以向一侧打开，其余未使用的进线口，则通过两个盖板遮住，防止灰尘从进线口大量进入到柜体内。

优选的，所述柜体正面面板上设有若干个防误触机构，所述防误触机构固定安装在对应的按钮外侧。

优选的，所述防误触机构包含连接块与旋转机构，所述连接块固定安装在按钮外侧的柜体面板上，所述连接块正面一侧设有第一挡板，所述连接块内开设有一圈滑槽，所述滑槽中设有旋转机构。

优选的，所述旋转机构在滑槽中设有套管，所述套管中设有若干个滚珠，所述滚珠分别固定安装在对应的固定孔中，所述套管通过滚珠固定安装在滑槽内的凹槽中，所述套管正面一侧设有第二挡板，所述第二挡板一侧下方设有弧形块，所述套管下方一侧与滑槽一侧内壁之间设有压缩弹簧，所述压缩弹簧分别固定安装在套管与滑槽内壁上的安装块上，通过套管的设置，使得在使用按钮时，需要将套管旋转才能按下按钮，进而防止误触到按钮引发事故。

与现有技术相比，本实用新型具有如下有益效果：

本实用新型所述的一种电气化铁道开关设备，通过固定管及其内部的滚珠设置，能够防止在穿线时将外皮较薄的电缆刮破，另外通过防尘机构的设置，使得在进线口未使用时，将其进线口遮盖住，防止大量灰尘从进线口进入到柜体内，另外通过防误触机构的设置，能够防止误触按钮，而引发事故。

附图说明

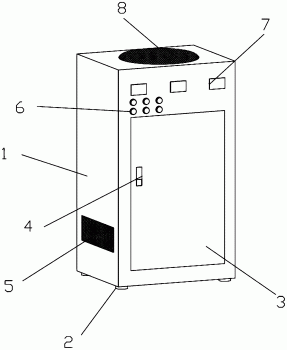

图1为本实用新型的正视图；

图2为本实用新型的后视图；

图3为本实用新型的进线口剖视图；

图4为本实用新型的防尘机构结构示意图；

图5为本实用新型的防误触机构结构示意图；

图6为本实用新型的旋转机构结构示意图。

图中：1、柜体；2、底座；3、防护门；4、锁扣；5、通风口；6、按钮；7、仪表盘；8、散热口；9、进线口；10、固定管；11、第一卡块；12、第二卡块；13、防尘机构；14、第一固定块；15、固定轴；16、扭转弹簧；17、第二固定块；18、盖板；19、防误触机构；20、连接块；21、第一挡板；22、滑槽；23、旋转机构；24、压缩弹簧；25、套管；26、滚珠；27、第二挡板；28、弧形块。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

如图1-6所示，本实用新型提供的一种电气化铁道开关设备，包括柜体1，柜体1底部四周分别设有底座2，柜体1正面设有防护门3，防护门3面板上一侧设有锁扣4，柜体1一侧下方设有通风口5，柜体1正面上方一侧设有若干个按钮6，柜体1正面设有若干个仪表盘7，仪表盘7位于按钮6上方柜体1面板上，柜体1顶面设有散热口8，柜体1背部下方设有若干个进线口9。

进线口9内设有固定管10，固定管10穿插安装在进线口9内，并且两端分别向一侧延伸，固定管10一侧设有第一卡块11，另一侧设有第二卡块12，第二卡块12一侧设有防尘机构13，防尘机构13在第二卡块12两侧面板上分别设有第一固定块14，第一固定块14的卡槽中设有固定轴15，固定轴15上设有扭转弹簧16，扭转弹簧16嵌套安装在固定轴15上，固定管10一侧分别设有两个盖板18，两个盖板18一侧分别设有第二固定块17，扭转弹簧16另一侧连接杆固定安装在第二固定块17中，柜体1正面面板上设有若干个防误触机构19，防误触机构19固定安装在对应的按钮6外侧，防误触机构19包含连接块20与旋转机构23，连接块20固定安装在按钮6外侧的柜体1面板上，连接块20正面一侧设有第一挡板21，连接块20内开设有一圈滑槽22，滑槽22中设有旋转机构23，旋转机构23在滑槽22中设有套管25，套管25中设有若干个滚珠26，滚珠26分别固定安装在对应的固定孔中，套管25通过滚珠26固定安装在滑槽22内的凹槽中，套管25正面一侧设有第二挡板27，第二挡板27一侧下方设有弧形块28，套管25下方一侧与滑槽22一侧内壁之间设有压缩弹簧24，压缩弹簧24分别固定安装在套管25与滑槽22内壁上的安装块上。

需要说明的是，本实用新型为一种电气化铁道开关设备，在使用时，当需要将电缆通过进线口9穿入进柜体1时，只需将电缆穿入进固定管10中，并通过电缆将两个盖板18向一侧顶开，进而通过第二固定块17将扭转弹簧16扭转，当需要使用按钮6时，只需通过一根手指伸入进弧形块28中，并向一侧旋转，进而带动第二挡板27通过套管25转动，进而通过套管25上的若干个滚珠26在滑槽22内的凹槽中转动，同时通过套管25下方一侧的安装块带动压缩弹簧24向一侧拉开，当第二挡板27旋转至一侧时，继续讲手指伸入进连接块20中，进而按动按钮6，当使用完毕后，将手指抽出，套管25下方一侧设有压缩弹簧24拉力影响，将套管25一侧下方向回拉动，进而使套管25归位，进而使第二挡板27重新将连接块20一侧的开口遮住，同时，由于连接块20为透明材质，不影响其按钮6灯光的查看。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
