专利摘要

本实用新型公开了一种旅游管理用导游引导装置，涉及旅游引导设备领域，包括支撑杆、伞体、支撑柱、套筒、透明防护罩以及引导旗，所述支撑杆下表面固定有握把，所述支撑杆上端固定有伞体，所述支撑柱固定在伞体上端面，所述套筒设置在支撑柱上表面，所述套筒上端设置有伸缩杆，所述伸缩杆下端位于套筒内，所述伸缩杆左端固定有引导旗，所述透明防护罩卡装在伸缩杆上端。本实用新型便于在晴天或雨天使用，降低了使用的局限性，便于在白天以及夜晚使用，从而提高辨认度，进而便于寻找。

权利要求

1.一种旅游管理用导游引导装置，包括支撑杆（7）、伞体（6）、支撑柱（5）、套筒（4）、透明防护罩（2）以及引导旗（1），其特征在于，所述支撑杆（7）下表面固定有握把（8），所述支撑杆（7）上端固定有伞体（6），所述支撑柱（5）固定在伞体（6）上端面，所述套筒（4）设置在支撑柱（5）上表面，所述套筒（4）上端设置有伸缩杆（3），所述伸缩杆（3）下端位于套筒（4）内，所述伸缩杆（3）左端固定有引导旗（1），所述透明防护罩（2）卡装在伸缩杆（3）上端。

2.根据权利要求1所述的一种旅游管理用导游引导装置，其特征在于，所述支撑柱（5）上表面固定有螺纹柱（9），所述套筒（4）下表面开设有螺纹槽，所述螺纹柱（9）通过螺纹以及螺纹槽可拆卸连接在套筒（4）内。

3.根据权利要求1所述的一种旅游管理用导游引导装置，其特征在于，所述伸缩杆（3）表面固定有凸起，所述凸起上表面固定有LED灯（10），所述透明防护罩（2）与凸起相匹配。

4.根据权利要求3所述的一种旅游管理用导游引导装置，其特征在于，所述伸缩杆（3）内开设有槽，所述槽内固定有电池盒。

5.根据权利要求4所述的一种旅游管理用导游引导装置，其特征在于，所述电池盒内设置有电池，所述握把（8）上固定有触控按钮，所述电池与LED灯（10）以及触控按钮电性连接。

6.根据权利要求4所述的一种旅游管理用导游引导装置，其特征在于，所述握把（8）表面粘接固定有防滑垫。

7.根据权利要求4所述的一种旅游管理用导游引导装置，其特征在于，所述套筒（4）内部上端固定有挡圈，所述伸缩杆（3）的横切面为T型，所述挡圈口径小于伸缩杆（3）下端的口径。

说明书

技术领域

本实用新型涉及旅游引导设备领域，尤其涉及一种旅游管理用导游引导装置。

背景技术

现有的旅游管理用导游引导装置一般是伸缩杆上挂一个标志性的旗帜，使人在人群中易于辨认，而在晚上旗帜则不容易辨认，导致人群很难再集中，且在雨天时，导游手中需要撑起一把雨伞的同时举起伸缩杆，操作极为不便且易淋湿，为此，我们提出一种旅游管理用导游引导装置来解决上述问题。

实用新型内容

本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种旅游管理用导游引导装置。

为了实现上述目的，本实用新型采用了如下技术方案：一种旅游管理用导游引导装置，包括支撑杆、伞体、支撑柱、套筒、透明防护罩以及引导旗，所述支撑杆下表面固定有握把，所述支撑杆上端固定有伞体，所述支撑柱固定在伞体上端面，所述套筒设置在支撑柱上表面，所述套筒上端设置有伸缩杆，所述伸缩杆下端位于套筒内，所述伸缩杆左端固定有引导旗，所述透明防护罩卡装在伸缩杆上端。

优选的，所述支撑柱上表面固定有螺纹柱，所述套筒下表面开设有螺纹槽，所述螺纹柱通过螺纹以及螺纹槽可拆卸连接在套筒内。

优选的，所述伸缩杆表面固定有凸起，所述凸起上表面固定有LED灯，所述透明防护罩与凸起相匹配。

优选的，所述伸缩杆内开设有槽，所述槽内固定有电池盒。

优选的，所述电池盒内设置有电池，所述握把上固定有触控按钮，所述电池与LED灯以及触控按钮电性连接。

优选的，所述握把表面粘接固定有防滑垫。

优选的，所述套筒内部上端固定有挡圈，所述伸缩杆的横切面为T型，所述挡圈口径小于伸缩杆下端的口径。

本实用新型的有益效果为：通过将伞体撑起，便于在晴天或雨天时使用，通过引导旗可以在白天易于辨认，通过LED灯则便于在夜晚辨认，且伸缩杆与套筒之间可以调节高度，使用方便。

本实用新型便于在晴天或雨天使用，降低了使用的局限性，便于在白天以及夜晚使用，从而提高辨认度，进而便于寻找。

附图说明

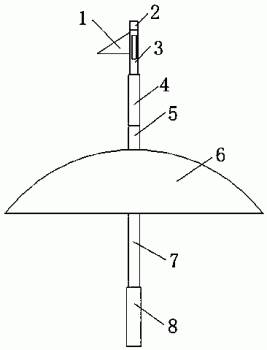

图1为本实用新型提出的一种旅游管理用导游引导装置的主视图。

图2为本实用新型提出的一种旅游管理用导游引导装置中伸缩杆的主视剖视图。

图中标号：1引导旗、2透明防护罩、3伸缩杆、4套筒、5支撑柱、6伞体、7支撑杆、8握把、9螺纹柱、10LED灯。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种旅游管理用导游引导装置，包括支撑杆7、伞体6、支撑柱5、套筒4、透明防护罩2以及引导旗1，支撑杆7下表面固定有握把8，支撑杆7上端固定有伞体6，支撑柱5固定在伞体6上端面，套筒4设置在支撑柱5上表面，套筒4上端设置有伸缩杆3，伸缩杆3下端位于套筒4内，伸缩杆3左端固定有引导旗1，透明防护罩2卡装在伸缩杆3上端。

支撑柱5上表面固定有螺纹柱9，套筒4下表面开设有螺纹槽，螺纹柱9通过螺纹以及螺纹槽可拆卸连接在套筒4内，便于连接支撑柱5与套筒6，伸缩杆3表面固定有凸起，凸起上表面固定有LED灯10，透明防护罩2与凸起相匹配，便于固定透明防护罩2，同时对LED灯进行防护，伸缩杆3内开设有槽，槽内固定有电池盒，便于对LED灯10进行供电，电池盒内设置有电池，握把8上固定有触控按钮，电池与LED灯10以及触控按钮电性连接，握把8表面粘接固定有防滑垫，增加手与握把8之间的摩擦力，套筒4内部上端固定有挡圈，伸缩杆3的横切面为T型，挡圈口径小于伸缩杆3下端的口径，避免伸缩杆3脱离套筒4。

工作原理：该装置在使用时，在晴天或者雨天时，使用者将伞体6撑起，则便于在晴天遮阳，雨天遮雨，引导旗1的设置可以使游客在白天寻找，易于辨认，光线不足或者晚上时，通过触控按钮打开LED灯10与电池之间形成通路，LED灯10发出光照，同时通过调节伸缩杆3位于套筒4内的长度来调节LED灯10的高度，则便于在夜晚辨认，使用方便，通过套筒4与支撑柱5之间的可拆卸连接，在不需使用时，便于收纳。本实用新型便于在晴天或雨天使用，降低了使用的局限性，便于在白天以及夜晚使用，从而提高辨认度，进而便于寻找。
