专利摘要

本发明公开了一种脚蹬式洗衣健身设备，包括底座、洗衣桶支架、洗衣桶、变速箱、变速箱链轮和电控箱，所述底座左侧设置有洗衣桶支架，所述洗衣桶支架上安装有洗衣桶，所述洗衣桶包括桶体、桶盖、转轴和揉搓块，所述洗衣桶一端安装有洗衣桶被动链轮，所述洗衣桶支架右侧安装有变速箱，所述变速箱两侧分别安装有变速箱链轮，所述变速箱链轮与洗衣桶被动链轮通过链条连接，所述把手上套有防滑套，所述骑座架上部安装有骑座。本发明能够将人体消耗的能量用来清洗衣物，更加环保，能够节约电能，提高能力利用效率，设备结构简单，成本低，应用方便。

权利要求

1.一种脚蹬式洗衣健身设备，其特征在于：包括底座(1)、洗衣桶支架(2)、洗衣桶(3)、变速箱(4)、变速箱链轮(5)、电控箱(6)、把手支架(7)、高度调节杆(8)、把手(9)、链条(10)、脚蹬架(11)、脚蹬(13)、骑座架(14)、骑座(15)、洗衣桶被动链轮(16)、链轮盘(17)、固定座(18)和固定螺栓(19)，所述底座(1)左侧设置有洗衣桶支架(2)，所述洗衣桶支架(2)上安装有洗衣桶(3)，所述洗衣桶(3)包括桶体(31)、桶盖(32)、转轴(33)和揉搓块(34)，所述洗衣桶(3)一端安装有洗衣桶被动链轮(16)，所述洗衣桶支架(2)右侧安装有变速箱(4)，所述变速箱(4)两侧分别安装有变速箱链轮(5)，所述变速箱链轮(5)与洗衣桶被动链轮(16)通过链条(10)连接，所述变速箱(4)上部安装有电控箱(6)，所述电控箱(6)上设置有处理器、存储器、显示屏和键盘，所述变速箱(4)内设置有速度传感器，所述处理器通过导线分别与存储器、速度传感器、显示屏和键盘连接，所述变速箱(4)右侧安装有把手支架(7)，所述把手支架(7)下部设置有固定座(18)，所述固定座(18)呈倒U型，所述固定座(18)通过固定螺栓(19)与底座(1)固定连接，所述把手支架(7)上部插有高度调节杆(8)，所述高度调节杆(8)上部设置有把手(9)，所述把手(9)上套有防滑套，所述防滑套上设置有防滑凸起，所述把手支架(7)右侧设置有脚蹬架(11)，所述脚蹬架(11)上安装有链轮盘(17)，所述链轮盘(17)两侧分别安装有脚蹬(13)，所述脚蹬架(11)右侧设置有骑座架(14)，所述骑座架(14)上部安装有骑座(15)，所述骑座架(14)下部设置有固定座(18)，所述固定座(18)通过固定螺栓(19)与底座(1)固定连接，所述桶体(31)的壁厚为4-10mm,桶体(31)直径为200-600mm。

2.如权利要求1所述的一种脚蹬式洗衣健身设备，其特征在于：所述桶体(31)两端分别设置有转轴(33)，桶体(31)上通过螺栓固定安装有桶盖(32)，桶体(31)内安装有揉搓块(34)，所述揉搓块(34)呈半球形。

3.如权利要求1所述的一种脚蹬式洗衣健身设备，其特征在于：所述电控箱(6)上设置有音乐播放器和喇叭。

4.如权利要求1所述的一种脚蹬式洗衣健身设备，其特征在于：所述脚蹬架(11)下部设置有有固定座(18)，所述有固定座(18)通过固定螺栓(19)固定安装在底座(1)上。

5.如权利要求1所述的一种脚蹬式洗衣健身设备，其特征在于：所述链轮盘(17)通过链条(10)与变速箱链轮(5)连接，所述链条(10)从把手支架(7)中间穿过。

6.如权利要求1所述的一种脚蹬式洗衣健身设备，其特征在于：所述桶体(31)的壁厚为5mm,桶体(31)直径为600mm。

7.如权利要求1所述的一种脚蹬式洗衣健身设备，其特征在于：所述把手支架(7)上部设置有高度调节管，所述高度调节管内插有高度调节杆(8)，所述高度调节杆(8)与高度调节管通过螺栓固定连接。

说明书

【技术领域】

本发明涉及运动器材的技术领域，特别是一种脚蹬式洗衣健身设备的技术领域。

【背景技术】

随着经济的发展，人们的生活质量不断提高，肥胖成为危害人们健康的重要因素，肥胖不仅影响形体美，而且给生活带来不便，更重要是容易引起多种并发症，加速衰老和死亡。难怪有人说肥胖是疾病的先兆、衰老的信号

一、是健康长寿之大敌

据统计肥胖者并发脑栓塞与心衰的发病率比正常体重者高一倍，患冠心病比正常体重者多二倍，高血压发病率比正常体重者多二～六倍，合并糖尿病者较正常人约增高4倍，合并胆石症者较正常人高四～六倍，更为严重的是肥胖者的寿命将明显缩短。据报导超重10％的45岁男性，其寿命比正常体重者要缩短4年，具日本统计资料表明标准死亡率为百分100％，肥胖者死亡率为127.9％。

二、影响劳动力，易遭受外伤

身体肥胖的人往往怕热、多汗、易疲劳、下肢浮肿、静脉曲张、皮肤皱折处患皮炎等，严重肥胖的人，行动迟缓，行走活动都有困难，稍微活动就心慌气短，以致影响正常生活，严重的甚至导致劳动力丧失。

三、易发冠心病及高血压，1965年北欧芬兰唐特力tunturi诞生了全球第一台家用的跑步机，设计师根据传速带的原理改变而成。这台跑步机诞生代表了现代意义上真正的家用跑步机，欧美国家的人开始接受家里的跑步。不过开始的跑步机，也只能在上面快走，跑步有点不舒服，1969年芬兰唐特力诞生可全球第一台心率训练跑步机，把心率监测安装在跑步机是全世界一大创举，为全世界以后发展健身器材指明了方向。为什么这么重要那，运动时心率是人体状态最好的显示器，在欧美，监控心率合理的控制自己的运动强度与科学健身已经是十分普及的概念，心率健身也成为了很重要的健身指标。在中国目前只有少数运动者意识到去监控自己的运动强度。将自己的运动心率控制在合理目标值范围，可以轻松达到减肥效果同时避免了运动过渡带来的伤害。而且更重要的是，运动可以锻炼人的心肺功能，运动适量长期坚持，可以减少各类疾病的发生。

现有的跑步机仅能作为锻炼身体使用，人体所消耗的能量不能加以利用，市场需要一种脚蹬式跑步机，需要能够将人体消耗的能量用来清洗衣物，更加环保，同时能够节约电能，设备结构简单。

【发明内容】

本发明的目的就是解决现有技术中的问题，提出一种脚蹬式洗衣健身设备，能够将人体消耗的能量用来清洗衣物，更加环保，能够节约电能，提高能力利用效率，设备结构简单，成本低，应用方便。

为实现上述目的，本发明提出了一种脚蹬式洗衣健身设备，包括底座、洗衣桶支架、洗衣桶、变速箱、变速箱链轮、电控箱、把手支架、高度调节杆、把手、链条、脚蹬架、脚蹬、骑座架、骑座、洗衣桶被动链轮、链轮盘、固定座和固定螺栓，所述底座左侧设置有洗衣桶支架，所述洗衣桶支架上安装有洗衣桶，所述洗衣桶包括桶体、桶盖、转轴和揉搓块，所述洗衣桶一端安装有洗衣桶被动链轮，所述洗衣桶支架右侧安装有变速箱，所述变速箱两侧分别安装有变速箱链轮，所述变速箱链轮与洗衣桶被动链轮通过链条连接，所述变速箱上部安装有电控箱，所述电控箱上设置有处理器、存储器、显示屏和键盘，所述变速箱内设置有速度传感器，所述处理器通过导线分别与存储器、速度传感器、显示屏和键盘连接，所述变速箱右侧安装有把手支架，所述把手支架下部设置有固定座，所述固定座呈倒U型，所述固定座通过固定螺栓与底座固定连接，所述把手支架上部插有高度调节杆，所述高度调节杆上部设置有把手，所述把手上套有防滑套，所述防滑套上设置有防滑凸起，所述把手支架右侧设置有脚蹬架，所述脚蹬架上安装有链轮盘，所述链轮盘两侧分别安装有脚蹬，所述脚蹬架右侧设置有骑座架，所述骑座架上部安装有骑座，所述骑座架下部设置有固定座，所述固定座通过固定螺栓与底座固定连接，所述桶体的壁厚为4-10mm,桶体直径为200-600mm。

作为优选，所述桶体两端分别设置有转轴，桶体上通过螺栓固定安装有桶盖，桶体内安装有揉搓块，所述揉搓块呈半球形。

作为优选，所述电控箱上设置有音乐播放器和喇叭。

作为优选，所述脚蹬架下部设置有有固定座，所述有固定座通过固定螺栓固定安装在底座上。

作为优选，所述链轮盘通过链条与变速箱链轮连接，所述链条从把手支架中间穿过。

作为优选，所述桶体的壁厚为5mm,桶体直径为600mm。

作为优选，所述把手支架上部设置有高度调节管，所述高度调节管内插有高度调节杆，所述高度调节杆与高度调节管通过螺栓固定连接。

本发明的有益效果：本发明通过将底座、洗衣桶支架、洗衣桶、变速箱、变速箱链轮、电控箱、把手支架、高度调节杆、把手、链条、脚蹬架、脚蹬、骑座架、骑座、洗衣桶被动链轮、链轮盘、固定座和固定螺栓应用在身体锻炼设备上，通过人体将人体消耗的能量用来清洗衣物，能够节约电能，提高能力利用效率，设备结构简单，成本低，应用方便。

本发明的特征及优点将通过实施例结合附图进行详细说明。

【附图说明】

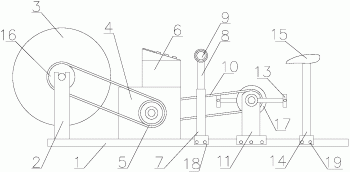

图1是本发明一种脚蹬式洗衣健身设备的主视图；

图2是洗衣桶的俯视图；

图3是洗衣桶的主视剖视图。

图中：1-底座、2-洗衣桶支架、3-洗衣桶、31-桶体、32-桶盖、33-转轴、34-揉搓块、4-变速箱、5-变速箱链轮、6-电控箱、7-把手支架、8-高度调节杆、9-把手、10-链条、11-脚蹬架、13-脚蹬、14-骑座架、15-骑座、16-洗衣桶被动链轮、17-链轮盘、18-固定座、19-固定螺栓。

【具体实施方式】

参阅图1、图2和图3，本发明一种脚蹬式洗衣健身设备，包括底座1、洗衣桶支架2、洗衣桶3、变速箱4、变速箱链轮5、电控箱6、把手支架7、高度调节杆8、把手9、链条10、脚蹬架11、脚蹬13、骑座架14、骑座15、洗衣桶被动链轮16、链轮盘17、固定座18和固定螺栓19，所述底座1左侧设置有洗衣桶支架2，所述洗衣桶支架2上安装有洗衣桶3，所述洗衣桶3包括桶体31、桶盖32、转轴33和揉搓块34，所述洗衣桶3一端安装有洗衣桶被动链轮16，所述洗衣桶支架2右侧安装有变速箱4，所述变速箱4两侧分别安装有变速箱链轮5，所述变速箱链轮5与洗衣桶被动链轮16通过链条10连接，所述变速箱4上部安装有电控箱6，所述电控箱6上设置有处理器、存储器、显示屏和键盘，所述变速箱4内设置有速度传感器，所述处理器通过导线分别与存储器、速度传感器、显示屏和键盘连接，所述变速箱4右侧安装有把手支架7，所述把手支架7下部设置有固定座18，所述固定座18呈倒U型，所述固定座18通过固定螺栓19与底座1固定连接，所述把手支架7上部插有高度调节杆8，所述高度调节杆8上部设置有把手9，所述把手9上套有防滑套，所述防滑套上设置有防滑凸起，所述把手支架7右侧设置有脚蹬架11，所述脚蹬架11上安装有链轮盘17，所述链轮盘17两侧分别安装有脚蹬13，所述脚蹬架11右侧设置有骑座架14，所述骑座架14上部安装有骑座15，所述骑座架14下部设置有固定座18，所述固定座18通过固定螺栓19与底座1固定连接，所述桶体31的壁厚为4-10mm,桶体31直径为200-600mm。

具体的，所述桶体31两端分别设置有转轴33，桶体31上通过螺栓固定安装有桶盖32，桶体31内安装有揉搓块34，所述揉搓块34呈半球形。

具体的，所述电控箱6上设置有音乐播放器和喇叭。

具体的，所述脚蹬架11下部设置有有固定座18，所述有固定座18通过固定螺栓19固定安装在底座1上。

具体的，所述链轮盘17通过链条10与变速箱链轮5连接，所述链条10从把手支架7中间穿过。

具体的，所述桶体31的壁厚为5mm,桶体31直径为600mm。

具体的，所述把手支架7上部设置有高度调节管，所述高度调节管内插有高度调节杆8，所述高度调节杆8与高度调节管通过螺栓固定连接。

本发明工作过程：

本发明一种脚蹬式洗衣健身设备在工作过程中，通过固定座18能够调节把手支架7、脚蹬架11和骑座架14之间的距离，能够满足不同体型的人使用，通过高度调节杆8能够调节把手9的高度，通过人力蹬动脚蹬13，通过链条10将动能传送到变速箱4，通过变速箱4变速后最终将动能传送到洗衣桶3，通过打开洗衣桶3上的桶盖32将衣物放入桶体31内，转动过程中，通过揉搓块34对衣物进行揉洗，通过电控箱6能够监测洗衣桶3的转速，同时能够通过音乐播放器进行听歌。

本发明一种脚蹬式洗衣健身设备，通过将底座1、洗衣桶支架2、洗衣桶3、变速箱4、变速箱链轮5、电控箱6、把手支架7、高度调节杆8、把手9、链条10、脚蹬架11、脚蹬13、骑座架14、骑座15、洗衣桶被动链轮16、链轮盘17、固定座18和固定螺栓19应用在身体锻炼设备上，通过人体将人体消耗的能量用来清洗衣物，能够节约电能，提高能力利用效率，设备结构简单，成本低，应用方便。

上述实施例是对本发明的说明，不是对本发明的限定，任何对本发明简单变换后的方案均属于本发明的保护范围。
