专利摘要

本实用新型公开了一种建筑工程管理统计展示装置，涉及建筑工程管理统计技术领域。它包括磁性展板，磁性展板下方设置有底座；磁性展板与底座之间通过支腿连接；底座下端均匀分布有刹车轮；磁性展板后端上下两侧均沿横向固定有槽板；槽板内侧沿横向配合开有滑槽；磁性展板后侧设置有书写板；书写板上下两端与滑槽一一对应滑动连接；磁性展板左右两端和书写板右端均固定有把手；磁性展板前端左侧设置有第一标识区；磁性展板前端右侧设置有第二标识区；磁性展板前端下侧设置有主题标识区。本实用新型的有益效果是：其能够提高折线图和柱形图展示的精确度，能够避免设置折线图和柱形图时相互受到影响，能够提供书写位置。

权利要求

1.一种建筑工程管理统计展示装置，包括磁性展板，其特征在于：磁性展板下方设置有底座；磁性展板与底座之间通过支腿连接；底座下端均匀分布有刹车轮；磁性展板后端上下两侧均沿横向固定有槽板；槽板内侧沿横向配合开有滑槽；磁性展板后侧设置有书写板；书写板上下两端与滑槽一一对应滑动连接；磁性展板左右两端和书写板右端均固定有把手；磁性展板前端左侧设置有第一标识区；磁性展板前端右侧设置有第二标识区；磁性展板前端下侧设置有主题标识区；第一标识区与第二标识区之间设置有图表展示机构；

所述的图表展示机构包括由左至右均匀分布在磁性展板前端的安装条；安装条纵向设置且位于主体标识区上方；安装条前端左侧沿纵向分布有指示刻度；安装条前端右侧沿纵向配合开有T形的通槽；通槽内滑动连接有滑块；滑块前端固定有螺柱；螺柱穿过通槽前端；螺柱前部沿水平径向开有通口；磁性展板前方设置有折线图标识丝带；折线图标识丝带依次穿过各个通口；螺柱上螺纹连接有紧定螺套；每相邻的两个安装条之间均设置有柱形图高度标识板；柱形图高度标识板后端固定有磁铁块；磁铁块与磁性展板磁性连接；柱形图高度标识板的前端面与安装条的前端面齐平。

2.根据权利要求1所述的一种建筑工程管理统计展示装置，其特征在于：紧定螺套后侧同轴转动连接有环形的压垫；压垫内径大于螺柱外径。

3.根据权利要求1所述的一种建筑工程管理统计展示装置，其特征在于：磁性展板右端固定有孔板；书写板右端固定有挡块；孔板上螺纹连接有定位螺栓；定位螺栓后端同轴转动连接有圆形的压块；挡块前端开有凹槽；压块与凹槽对应配合。

说明书

技术领域

本实用新型涉及建筑工程管理统计技术领域。

背景技术

建筑工程管理经常会用到大量的统计图表来进行展示，为此需要用到展示装置，检索发现申请号为201822030888.X的中国专利申请公开了一种建筑工程管理统计展示装置，其能够方便移动，而且能够同时展示折线图和柱形图，然而该申请也存在一些缺陷，比如：该申请中折线图的坐标是由均匀分布的螺钉来决定的，然而螺钉固定在磁性展板上，因此折线图的坐标不能实现无级的调节，从而影响折线图展示的精确度，另外，该申请中折线图标识丝带可能会挡住柱形图标度标识板，导致同时设置折线图和柱形图时受到影响，再者，该申请中缺少书写位置，不利于讲解员的讲解。因此需要作出改进。

实用新型内容

本实用新型所要解决的技术问题，是针对上述存在的技术不足，提供一种建筑工程管理统计展示装置，其能够提高折线图和柱形图展示的精确度，能够避免设置折线图和柱形图时相互受到影响，能够提供书写位置。

本实用新型采用的技术方案是：提供一种建筑工程管理统计展示装置，包括磁性展板，磁性展板下方设置有底座；磁性展板与底座之间通过支腿连接；底座下端均匀分布有刹车轮；磁性展板后端上下两侧均沿横向固定有槽板；槽板内侧沿横向配合开有滑槽；磁性展板后侧设置有书写板；书写板上下两端与滑槽一一对应滑动连接；磁性展板左右两端和书写板右端均固定有把手；磁性展板前端左侧设置有第一标识区；磁性展板前端右侧设置有第二标识区；磁性展板前端下侧设置有主题标识区；第一标识区与第二标识区之间设置有图表展示机构；

所述的图表展示机构包括由左至右均匀分布在磁性展板前端的安装条；安装条纵向设置且位于主体标识区上方；安装条前端左侧沿纵向分布有指示刻度；安装条前端右侧沿纵向配合开有T形的通槽；通槽内滑动连接有滑块；滑块前端固定有螺柱；螺柱穿过通槽前端；螺柱前部沿水平径向开有通口；磁性展板前方设置有折线图标识丝带；折线图标识丝带依次穿过各个通口；螺柱上螺纹连接有紧定螺套；每相邻的两个安装条之间均设置有柱形图高度标识板；柱形图高度标识板后端固定有磁铁块；磁铁块与磁性展板磁性连接；柱形图高度标识板的前端面与安装条的前端面齐平。

进一步优化本技术方案，一种建筑工程管理统计展示装置的紧定螺套后侧同轴转动连接有环形的压垫；压垫内径大于螺柱外径。

进一步优化本技术方案，一种建筑工程管理统计展示装置的磁性展板右端固定有孔板；书写板右端固定有挡块；孔板上螺纹连接有定位螺栓；定位螺栓后端同轴转动连接有圆形的压块；挡块前端开有凹槽；压块与凹槽对应配合。

本实用新型的有益效果在于：

1、第一标识区能够填写折线图的数据范围，第二标识区能够填写柱形图的数据范围，主题标识区能够填写图表名称、展示主题等内容；通过书写板与滑槽的滑动作用，能够将书写板拉出，通过书写板能够书写相关内容，便于讲解；通过滑块沿通槽滑动，能够连续的调整折线图上坐标点的位置，使折线图的展示更精准；折线图标识丝带依次穿过各个通口，通过紧定螺套的作用既能够将折线图标识丝带固定，又能够将滑块处固定，从而实现折线图的展示；通过柱形高度标识板能够分别表示柱形图的各个坐标位置，通过磁铁块与磁性展板磁性连接，能够将柱形高度标识板固定；通过安装条上的指示刻度能够便于确定折线图的坐标位置和柱形图的坐标位置，提高折线图和柱形图的展示精准度。

2、紧定螺套后侧同轴转动连接有环形的压垫，压垫内径大于螺柱外径，能够避免折线图标识丝带对紧定螺套的旋拧造成影响；在书写板拉出状态下，通过压块压紧书写板表面能够将书写板定位，在书写板推回时，通过压块进入凹槽也能够将书写板定位。

附图说明

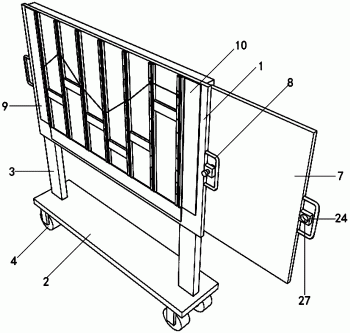

图1为本实用新型的结构示意图；

图2为磁性展板后侧的结构分解示意图；

图3为图表展示机构的结构分解示意图；

图4为安装条处的结构分解示意图。

图中，1、磁性展板；2、底座；3、支腿；4、刹车轮；5、槽板；6、滑槽；7、书写板；8、把手；9、第一标识区；10、第二标识区；11、主题标识区；12、安装条；13、指示刻度；14、通槽；15、滑块；16、螺柱；17、通口；18、折线图标识丝带；19、紧定螺套；20、柱形图高度标识板；21、磁铁块；22、压垫；23、孔板；24、挡块；25、定位螺栓；26、压块；27、凹槽。

具体实施方式

下面结合附图和具体实施方式对本实用新型作进一步详细的说明。

如图1-2所示，一种建筑工程管理统计展示装置，包括磁性展板1，磁性展板1下方设置有底座2；磁性展板1与底座2之间通过支腿3连接；底座2下端均匀分布有刹车轮4；磁性展板1后端上下两侧均沿横向固定有槽板5；槽板5内侧沿横向配合开有滑槽6；磁性展板1后侧设置有书写板7；书写板7上下两端与滑槽6一一对应滑动连接；磁性展板1左右两端和书写板7右端均固定有把手8；磁性展板1前端左侧设置有第一标识区9；磁性展板1前端右侧设置有第二标识区10；磁性展板1前端下侧设置有主题标识区11；第一标识区9与第二标识区10之间设置有图表展示机构。

如图3-4所示，所述的图表展示机构包括由左至右均匀分布在磁性展板1前端的安装条12；安装条12纵向设置且位于主体标识区上方；安装条12前端左侧沿纵向分布有指示刻度13；安装条12前端右侧沿纵向配合开有T形的通槽14；通槽14内滑动连接有滑块15；滑块15前端固定有螺柱16；螺柱16穿过通槽14前端；螺柱16前部沿水平径向开有通口17；磁性展板1前方设置有折线图标识丝带18；折线图标识丝带18依次穿过各个通口17；螺柱16上螺纹连接有紧定螺套19；每相邻的两个安装条12之间均设置有柱形图高度标识板20；柱形图高度标识板20后端固定有磁铁块21；磁铁块21与磁性展板1磁性连接；柱形图高度标识板20的前端面与安装条12的前端面齐平。

紧定螺套19后侧同轴转动连接有环形的压垫22；压垫22内径大于螺柱16外径；磁性展板1右端固定有孔板23；书写板7右端固定有挡块24；孔板23上螺纹连接有定位螺栓25；定位螺栓25后端同轴转动连接有圆形的压块26；挡块24前端开有凹槽27；压块26与凹槽27对应配合。

本技术方案中设置折线图时，对应第一标识区9的数据范围，根据指示刻度13将滑块15滑动到对应的坐标点位置(通口17处与指示刻度13对准)，将折线图标识丝带18放入通口17内，旋拧紧定螺套19，使压垫22压紧在安装条12表面，这时折线图标识丝带18也被压紧，从而既实现了对滑块15的固定，又实现了对折线图标识丝带18的固定，完成折线图上单一坐标点位置的设置，重复该过程，即可将折线图设置完毕，通过该过程使得折线图的坐标点能够实现无级的连续调节，保证折线图的精确度；设置柱形图时，每个柱形图高度标识板20的高度位置可以参照其右侧安装条12上的指示刻度13(此时的指示刻度13对应第二标识区10的数据范围)，以便保证柱形图的精确度；本技术方案中，柱形图高度标识板20的前端面与安装条12的前端面齐平，使得柱形图高度标识板20能够从折线图标识丝带18后方通过，避免折线图标识丝带18将柱形图高度标识板20阻挡，避免折线图和柱形图两者产生干扰。

初始状态时，压块26压入凹槽27内，将书写板7定位，当需要参照折线图和柱形图，使用书写板7进行建筑工程相关内容的书写讲解时，旋拧定位螺栓25，使压块26从凹槽27内移出，通过书写板7上的把手8将书写板7拉出到合适程度，再旋拧定位螺栓25，使压块26压紧在书写板7表面，即可将书写板7再次定位，便于书写过程；本技术方案中，通过槽板5的作用，书写板7前端与磁性展板1后端有一定间距，能够在推拉书写板7的过程中，避免书写板7上的内容被擦涂。
