专利摘要

一种智能门锁，包括智能锁体；智能锁体的底部设置有钥匙孔；智能锁体的顶部设置有模块盒；且智能锁体内部设置有锁芯；模块盒内设置有智能锁模块；智能锁模块通过智能网关与移动设备APP通讯连接，智能网关通过无线传输的方式将移动设备APP的指令传输给智能锁模块；智能锁模块包括解锁器、数据存储模块、报警模块、电源模块和微型处理器；微型处理器的输出端分别与解锁器、数据存储模块、报警模块和电源模块连接。本实用新型提出一种智能门锁及其使用方法，可以远程遥控开锁，并且更加及时接收报警，大大提高了安全性和便捷性。

权利要求

1.一种智能门锁，其特征在于，包括智能锁体（1）；智能锁体（1）包括把手（2）、钥匙孔（3）、锁芯（4）和模块盒（5）；智能锁体（1）的中部设置有把手（2）；智能锁体（1）的底部设置有钥匙孔（3）；智能锁体（1）的顶部设置有模块盒（5）；且智能锁体（1）内部设置有锁芯（4）；模块盒（5）内设置有智能锁模块；智能锁模块通过智能网关与移动设备APP通讯连接，智能网关通过无线传输的方式将移动设备APP的指令传输给智能锁模块；

智能锁模块包括解锁器、数据存储模块、报警模块、电源模块和微型处理器；微型处理器的输出端分别与解锁器、数据存储模块、报警模块和电源模块连接，微型处理器用于接收用户的开门指令，再根据数据存储模块所存储的用户信息对开门指令进行分析；数据存储模块用于存储用户的身份证信息、用户的指纹信息、用户的密码信息；解锁器的输出端与锁芯（4）连接，用于完成智能锁体（1）的开门动作，当用户输入的开门指令通过微型处理器分析是正确的，则解锁器驱动锁芯（4）工作，打开智能锁体（1）；报警模块用于当开门指令错误时报警模块进行报警；电源模块用于对智能锁体（1）提供电能。

2.根据权利要求1所述的一种智能门锁，其特征在于，报警模块包括语音模块和蜂鸣器；语音模块是与用户进行沟通的语音交互系统，进行语音的播报，蜂鸣器用于进行报警。

3.根据权利要求1所述的一种智能门锁，其特征在于，移动设备APP包括用户注册单元、信息获取单元、信息验证单元和信息反馈单元；用户注册单元的输出端与信息获取单元的输入端连接，用户注册单元用于注册用户的个人信息数据；信息获取单元的输出端与信息验证单元的输入端连接，信息获取单元获取用户注册单元的信息，并将信息传输给信息验证单元，且信息获取单元也将用户的开锁指令通过智能网关传输给智能锁模块的微型处理器；信息验证单元的输出端和信息反馈单元的输入端连接，信息验证单元对用户的信息进行验证，信息反馈单元用于输出验证后的结果。

4.根据权利要求3所述的一种智能门锁，其特征在于，用户注册单元包括用户身份证登记模块、用户指纹采集模块、用户密码设置模块。

5.根据权利要求3所述的一种智能门锁，其特征在于，信息获取单元包括用户身份证获取模块、用户指纹获取模块和用户密码获取模块。

6.根据权利要求3所述的一种智能门锁，其特征在于，信息验证单元包括用户身份证验证模块、用户指纹验证模块和用户密码验证模块。

7.根据权利要求3所述的一种智能门锁，其特征在于，信息反馈单元包括用户身份证反馈模块、用户指纹反馈模块和用户密码反馈模块。

说明书

技术领域

本发明涉及智能门锁领域，尤其涉及一种智能门锁。

背景技术

随着技术的快速发展，门锁的开锁方式也变得更为多样化，有普通的钥匙开锁，也有指纹开锁、视频开锁、汽车无钥匙开锁等智能开锁方式，为人们的生活带来了极大便利。

现有的开锁方式需要用户在智能门锁上采用刷卡、指纹识别或输入密码等方式，用户身份识别认证成功后，执行开门动作。这种开锁方式需要用户在开门前执行拿出门卡、放置指纹或者输入密码等操作，在实际操作过程中不方便，灵活性不够，安全性不足且用户体验感较差。

为解决上述问题，本申请中提出一种智能门锁。

发明内容

（一）发明目的

为解决背景技术中存在的技术问题，本发明提出一种智能门锁，可以远程遥控开锁，并且更加及时接收报警，大大提高了安全性和便捷性。

（二）技术方案

为解决上述问题，本发明提供了一种智能门锁，包括智能锁体；智能锁体包括把手、钥匙孔、锁芯和模块盒；智能锁体的中部设置有把手；智能锁体的底部设置有钥匙孔；智能锁体的顶部设置有模块盒；且智能锁体内部设置有锁芯；模块盒内设置有智能锁模块；智能锁模块通过智能网关与移动设备APP通讯连接，智能网关通过无线传输的方式将移动设备APP的指令传输给智能锁模块；

智能锁模块包括解锁器、数据存储模块、报警模块、电源模块和微型处理器；微型处理器的输出端分别与解锁器、数据存储模块、报警模块和电源模块连接，微型处理器用于接收用户的开门指令，再根据数据存储模块所存储的用户信息对开门指令进行分析；数据存储模块用于存储用户的身份证信息、用户的指纹信息、用户的密码信息；解锁器的输出端与锁芯连接，用于完成智能锁体的开门动作，当用户输入的开门指令通过微型处理器分析是正确的，则解锁器驱动锁芯工作，打开智能锁体；报警模块用于当开门指令错误时报警模块进行报警；电源模块用于对智能锁体提供电能。

优选的，报警模块包括语音模块和蜂鸣器；语音模块是与用户进行沟通的语音交互系统，进行语音的播报，蜂鸣器用于进行报警。

优选的，移动设备APP包括用户注册单元、信息获取单元、信息验证单元和信息反馈单元；用户注册单元的输出端与信息获取单元的输入端连接，用户注册单元用于注册用户的个人信息数据；信息获取单元的输出端与信息验证单元的输入端连接，信息获取单元获取用户注册单元的信息，并将信息传输给信息验证单元，且信息获取单元也将用户的开锁指令通过智能网关传输给智能锁模块的微型处理器；信息验证单元的输出端和信息反馈单元的输入端连接，信息验证单元对用户的信息进行验证，信息反馈单元用于输出验证后的结果。

优选的，用户注册单元包括用户身份证登记模块、用户指纹采集模块、用户密码设置模块。

优选的，信息获取单元包括用户身份证获取模块、用户指纹获取模块和用户密码获取模块。

优选的，信息验证单元包括用户身份证验证模块、用户指纹验证模块和用户密码验证模块。

优选的，信息反馈单元包括用户身份证反馈模块、用户指纹反馈模块和用户密码反馈模块。

根据上述技术方案，本发明还提出了一种智能门锁的使用方法，包括以下步骤：

S1、首先在移动设备APP中通过用户注册单元进行注册并设置密码，再通过信息获取单元、信息验证单元和信息反馈单元对用户注册的信息进行验证，确定注册的信息有效安全；然后通过智能网关将注册的信息传输给智能锁模块内的数据存储模块进行保存；

S2、当用户需要进行开锁时，通过在移动设备APP中输入开锁指令，开锁指令为身份证信息、指纹信息和密码信息的一种；

S3、智能网关将开锁指令传输给智能锁模块的微型处理器，微型处理器对开锁指令进行分析处理，判断开锁指令是否正确；

S、当开锁指令正确，微型处理器将信号传输给解锁器，并通过解锁器打开智能锁体；

S4、当开锁指令错误，微型处理器将信号传输给报警模块，并触发报警模块进行报警。

本发明的上述技术方案具有如下有益的技术效果：通过设置有数据存储模块，能够对用户注册单元的注册信息进行有效的存储，且通过微型处理器，可以在每次进行开门时，对用户的信息进行验证，保证开门的安全性，同时，数据存储模块能够对该智能门锁的获取信息和验证信息进行实时记录，以便后期查询，通过设置有报警模块，能够进行及时警示，使用更加方便，智能锁通过智能网关与移动设备建立连接，使得方便用户进行开锁，且也可以完成远程遥控开锁，并且更加及时接收报警，大大提高了安全性和便捷性。

附图说明

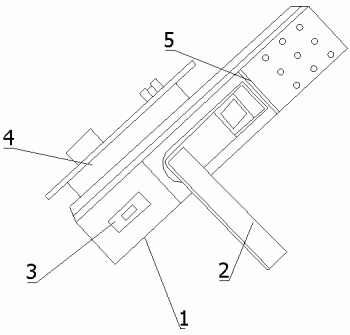

图1为本发明提出的一种智能门锁的结构示意图。

图2为本发明提出的一种智能门锁的结构框图。

图3为本发明提出的一种智能门锁中移动设备APP的结构框图。

图4为本发明提出的一种智能门锁的流程框图。

附图标记：

1、智能锁体；2、把手；3、钥匙孔；4、锁芯；5、模块盒。

具体实施方式

为使本发明的目的、技术方案和优点更加清楚明了，下面结合具体实施方式并参照附图，对本发明进一步详细说明。应该理解，这些描述只是示例性的，而并非要限制本发明的范围。此外，在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本发明的概念。

实施例1

如图1-4所示，本发明提出的一种智能门锁，包括智能锁体1；智能锁体1包括把手2、钥匙孔3、锁芯4和模块盒5；智能锁体1的中部设置有把手2；智能锁体1的底部设置有钥匙孔3；智能锁体1的顶部设置有模块盒5；且智能锁体1内部设置有锁芯4；模块盒5内设置有智能锁模块；智能锁模块通过智能网关与移动设备APP通讯连接，智能网关通过无线传输的方式将移动设备APP的指令传输给智能锁模块；

智能锁模块包括解锁器、数据存储模块、报警模块、电源模块和微型处理器；微型处理器的输出端分别与解锁器、数据存储模块、报警模块和电源模块连接，微型处理器用于接收用户的开门指令，再根据数据存储模块所存储的用户信息对开门指令进行分析；数据存储模块用于存储用户的身份证信息、用户的指纹信息、用户的密码信息；解锁器的输出端与锁芯4连接，用于完成智能锁体1的开门动作，当用户输入的开门指令通过微型处理器分析是正确的，则解锁器驱动锁芯4工作，打开智能锁体1；报警模块用于当开门指令错误时报警模块进行报警；电源模块用于对智能锁体1提供电能。

在一个可选的实施例中，报警模块包括语音模块和蜂鸣器；语音模块是与用户进行沟通的语音交互系统，进行语音的播报，蜂鸣器用于进行报警。

在一个可选的实施例中，移动设备APP包括用户注册单元、信息获取单元、信息验证单元和信息反馈单元；用户注册单元的输出端与信息获取单元的输入端连接，用户注册单元用于注册用户的个人信息数据；信息获取单元的输出端与信息验证单元的输入端连接，信息获取单元获取用户注册单元的信息，并将信息传输给信息验证单元，且信息获取单元也将用户的开锁指令通过智能网关传输给智能锁模块的微型处理器；信息验证单元的输出端和信息反馈单元的输入端连接，信息验证单元对用户的信息进行验证，信息反馈单元用于输出验证后的结果。

在一个可选的实施例中，用户注册单元包括用户身份证登记模块、用户指纹采集模块、用户密码设置模块。

在一个可选的实施例中，信息获取单元包括用户身份证获取模块、用户指纹获取模块和用户密码获取模块。

在一个可选的实施例中，信息验证单元包括用户身份证验证模块、用户指纹验证模块和用户密码验证模块。

在一个可选的实施例中，信息反馈单元包括用户身份证反馈模块、用户指纹反馈模块和用户密码反馈模块。

实施例2

根据上述技术方案，本发明还提出了一种智能门锁的使用方法，包括以下步骤：

S1、首先在移动设备APP中通过用户注册单元进行注册并设置密码，再通过信息获取单元、信息验证单元和信息反馈单元对用户注册的信息进行验证，确定注册的信息有效安全；然后通过智能网关将注册的信息传输给智能锁模块内的数据存储模块进行保存；

S2、当用户需要进行开锁时，通过在移动设备APP中输入开锁指令，开锁指令为身份证信息、指纹信息和密码信息的一种；

S3、智能网关将开锁指令传输给智能锁模块的微型处理器，微型处理器对开锁指令进行分析处理，判断开锁指令是否正确；

S4、当开锁指令正确，微型处理器将信号传输给解锁器，并通过解锁器打开智能锁体1；

S5、当开锁指令错误，微型处理器将信号传输给报警模块，并触发报警模块进行报警。

本发明，通过设置有数据存储模块，能够对用户注册单元的注册信息进行有效的存储，且通过微型处理器，可以在每次进行开门时，对用户的信息进行验证，保证开门的安全性，同时，数据存储模块能够对该智能门锁的获取信息和验证信息进行实时记录，以便后期查询，通过设置有报警模块，能够进行及时警示，使用更加方便，智能锁通过智能网关与移动设备建立连接，使得方便用户进行开锁，且也可以完成远程遥控开锁，并且使得更加及时接收报警，大大提高了安全性和便捷性。

应当理解的是，本发明的上述具体实施方式仅仅用于示例性说明或解释本发明的原理，而不构成对本发明的限制。因此，在不偏离本发明的精神和范围的情况下所做的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。此外，本发明所附权利要求旨在涵盖落入所附权利要求范围和边界、或者这种范围和边界的等同形式内的全部变化和修改例。
