专利摘要

本实用新型公开了纺织面料水洗技术领域的一种纺织面料生产用水洗设备，包括箱体，箱体的上端外表面设置有盖板，且盖板的下端外表面中间位置设置有喷头，箱体的一侧设置有排水管，且箱体的前端外表面设置有电机，箱体的另一侧设置有进水管，箱体的内部设置有水洗区间与喷淋区间，且水洗区间位于喷淋区间一侧，水洗区间的内部设置有从动辊，喷淋区间的内部设置有主动辊，水洗区间与喷淋区间的内部均设置有若干个导向辊，电机的一侧设置有连接轴，且连接轴的一端固定连接有转盘，能够有效的将面料上的杂质或毛絮尽可能的抖落在清洗液中，保证面料的清洁效果较好，通过也易于面料的后续处理，能够加快面料的处理效率，能够保质保效，易于推广。

权利要求

1.一种纺织面料生产用水洗设备，包括箱体(1)，其特征在于：所述箱体(1)的上端外表面设置有盖板(7)，且盖板(7)的下端外表面中间位置设置有喷头，所述箱体(1)的一侧设置有排水管(5)，且箱体(1)的前端外表面设置有电机(4)，所述箱体(1)的另一侧设置有进水管(6)，所述箱体(1)的内部设置有水洗区间(2)与喷淋区间(3)，且水洗区间(2)位于喷淋区间(3)一侧，所述水洗区间(2)的内部设置有从动辊(9)，所述喷淋区间(3)的内部设置有主动辊(8)，所述水洗区间(2)与喷淋区间(3)的内部均设置有若干个导向辊，所述电机(4)的一侧设置有连接轴(13)，且连接轴(13)的一端固定连接有转盘(10)，所述转盘(10)的一侧设置有连接杆(11)，且连接杆(11)的一侧外表面固定连接有震动板(14)，所述震动板(14)的一侧外表面固定连接有限位杆(15)。

2.根据权利要求1所述的一种纺织面料生产用水洗设备，其特征在于：所述箱体(1)的内部开设有滑槽(12)，且滑槽(12)呈倾斜设置，所述滑槽(12)的数量为两个。

3.根据权利要求2所述的一种纺织面料生产用水洗设备，其特征在于：所述限位杆(15)活动连接在滑槽(12)的内部，且限位杆(15)呈圆柱形，所述限位杆(15)与滑槽(12)之间为间隙配合。

4.根据权利要求1所述的一种纺织面料生产用水洗设备，其特征在于：所述连接杆(11)与转盘(10)之间连接有轴承，所述震动板(14)不与箱体(1)的内壁接触。

5.根据权利要求1所述的一种纺织面料生产用水洗设备，其特征在于：所述震动板(14)一侧呈弧形设置，所述震动板(14)位于导向辊的上方。

6.根据权利要求1所述的一种纺织面料生产用水洗设备，其特征在于：所述盖板(7)的一端不与箱体(1)接触，其之间存在距离。

说明书

技术领域

本实用新型涉及纺织面料水洗技术领域，具体为一种纺织面料生产用水洗设备。

背景技术

水洗设备用途于洗涤棉、毛、化纤、丝绸等衣物织品。可用于服装厂水洗牛仔服及丝绸等衣物。但是在纺织面料生产加工时，面料上会粘附大量的颜料，需要进行清洗，才能够有效防止面料在后期使用中产生掉色现象。

例如中国专利申请号CN201920524555.4一种宋锦纺织面料生产用水洗设备，具体内容为：运送部件用于对面料进行运输；隔板竖直设置，隔板将壳体内部空间均分成两块并形成水洗区间和喷淋区间；进液管设置在壳体侧板的上端，进液管用于向水洗区间输送清洗水；出液管设置在壳体侧板的下端，出液管用于将水洗区间中的水排出，出液管上设置有阀门开关；喷头设置在喷淋区间中，喷头用于对喷淋区间中的面料进行喷淋；隔板的上端设有面料进入口；运送部件的一端位于水洗区间中，运送部件一端上的面料穿过面料进入口缠绕在运送部件的另一端上；运送部件的另一端位于喷淋区间中。进液管用于向水洗区间输送水，水漫过运送部件上的面料，对面料进行漂洗；然后运送部件将面料通过隔板上的面料进入口输送至喷淋区间中，喷头对面料进行喷水冲洗，提高了面料的清洗效率。

这种水洗设备在通过水洗区间对面料进行清洗时，面料输送平稳，以致于面料上粘有的毛絮和杂质难以进行更为充分的清洗，也不便于对面料后续的处理，影响面料的清洗效果，基于此，本实用新型设计了一种纺织面料生产用水洗设备以解决上述问题。

实用新型内容

本实用新型的目的在于提供一种纺织面料生产用水洗设备，以解决上述背景技术中提出的面料输送平稳，以致于面料上粘有的毛絮和杂质难以进行更为充分的清洗，也不便于对面料后续的处理的问题。

为实现上述目的，本实用新型提供如下技术方案：一种纺织面料生产用水洗设备，包括箱体，所述箱体的上端外表面设置有盖板，且盖板的下端外表面中间位置设置有喷头，所述箱体的一侧设置有排水管，且箱体的前端外表面设置有电机，所述箱体的另一侧设置有进水管，所述箱体的内部设置有水洗区间与喷淋区间，且水洗区间位于喷淋区间一侧，所述水洗区间的内部设置有从动辊，所述喷淋区间的内部设置有主动辊，所述水洗区间与喷淋区间的内部均设置有若干个导向辊，所述电机的一侧设置有连接轴，且连接轴的一端固定连接有转盘，所述转盘的一侧设置有连接杆，且连接杆的一侧外表面固定连接有震动板，所述震动板的一侧外表面固定连接有限位杆。

优选的，所述箱体的内部开设有滑槽，且滑槽呈倾斜设置，所述滑槽的数量为两个。

优选的，所述限位杆活动连接在滑槽的内部，且限位杆呈圆柱形，所述限位杆与滑槽之间为间隙配合。

优选的，所述连接杆与转盘之间连接有轴承，所述震动板不与箱体的内壁接触。

优选的，所述震动板一侧呈弧形设置，所述震动板位于导向辊的上方。

优选的，所述盖板的一端不与箱体接触，其之间存在距离。

与现有技术相比，本实用新型的有益效果是：在面料由水洗区间中的清洗液体中脱离前能够通过震动板对面料进行敲打震动，电机带动连接轴转动，进而再带动转盘转动，转盘通过轴承与连接杆连接，进而便能够将震动板进行推拉，震动板通过限位杆与滑槽连接，震动板能够在限位杆的作用下进行旋动，进而去适应转盘的推拉运动，能够有效的将面料上的杂质或毛絮尽可能的抖落在清洗液中，保证面料的清洁效果较好，通过也易于面料的后续处理，能够加快面料的处理效率，能够保质保效，易于推广。

当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

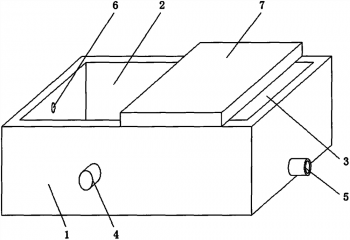

图1为本实用新型整体结构示意图；

图2为本实用新型震动板和限位杆的结合视图；

图3为本实用新型主动辊和从动辊的结合视图；

图4为本实用新型箱体和滑槽的结合视图。

附图中，各标号所代表的部件列表如下：

1、箱体；2、水洗区间；3、喷淋区间；4、电机；5、排水管；6、进水管；7、盖板；8、主动辊；9、从动辊；10、转盘；11、连接杆；12、滑槽；13、连接轴；14、震动板；15、限位杆。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1至图4，本实用新型提供一种纺织面料生产用水洗设备技术方案：一种纺织面料生产用水洗设备，包括箱体1，箱体1的上端外表面设置有盖板7，且盖板7的下端外表面中间位置设置有喷头，箱体1的一侧设置有排水管5，且箱体1的前端外表面设置有电机4，箱体1的另一侧设置有进水管6，箱体1的内部设置有水洗区间2与喷淋区间3，且水洗区间2位于喷淋区间3一侧，水洗区间2的内部设置有从动辊9，喷淋区间3的内部设置有主动辊8，水洗区间2与喷淋区间3的内部均设置有若干个导向辊；

电机4的一侧设置有连接轴13，且连接轴13的一端固定连接有转盘10，转盘10的一侧设置有连接杆11，且连接杆11的一侧外表面固定连接有震动板14，震动板14的一侧外表面固定连接有限位杆15，箱体1的内部开设有滑槽12，且滑槽12呈倾斜设置，滑槽12的数量为两个，限位杆15活动连接在滑槽12的内部，且限位杆15呈圆柱形，限位杆15与滑槽12之间为间隙配合，连接杆11与转盘10之间连接有轴承，震动板14不与箱体1的内壁接触，震动板14一侧呈弧形设置，震动板14位于导向辊的上方，盖板7的一端不与箱体1接触，其之间存在距离。

本实施例的一个具体应用为：主动辊8能够与外部电动机连接，经过导向辊与从动辊9的配合可对面料进行引导传送，面料由外部引入自从动辊9至主动辊8的方向上移动，在面料由水洗区间2中的清洗液体中脱离前能够通过震动板14对面料进行敲打震动，电机4带动连接轴13转动，进而再带动转盘10转动，转盘10通过轴承与连接杆11连接，进而便能够将震动板14进行推拉，震动板14通过限位杆15与滑槽12连接，震动板14能够在限位杆15的作用下进行旋动，进而去适应转盘10的推拉运动，能够有效的将面料上的杂质或毛絮尽可能的抖落在清洗液中，保证面料的清洁效果较好，通过也易于面料的后续处理，能够加快面料的处理效率，能够保质保效，易于推广，之后再通过喷淋区间3对面料进行处理即可，盖板7与箱体1之间存在距离，经主动辊8传送的面料能够由此传输出，由外部绕卷装置收集，电机4的型号为XD-3420-2。

本实用新型所采用的喷淋区间3、喷头、主动辊8、从动辊9与导向辊之间的相互配合使用过程以及连接关系均采用本实用新型提供的背景资料所给出的，并且配合本实用新型的说明书的阐述，所属技术领域人员能得出其使用过程，并且得到相应的使用效果，故没有一一公开。

本实用新型所提供的产品型号只是为本技术方案依据产品的结构特征进行的使用，其产品会在购买后进行调整与改造，使之更加匹配和符合本实用新型所属技术方案，其为本技术方案一个最佳应用的技术方案，其产品的型号可以依据其需要的技术参数进行替换和改造，其为本领域所属技术人员所熟知的，因此，本领域所属技术人员可以清楚的通过本实用新型所提供的技术方案得到对应的使用效果。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
