专利摘要

本实用新型公开了一种艺术设计字体调整装置，涉及艺术装置技术领域。该实用新型包括机体，机体一侧固定有第一螺纹管，第一螺纹管内部螺纹连接有第一螺纹杆，第一螺纹杆一端固定有第二螺纹管，第二螺纹管外圈固定有第一转轴，第一转轴外圈固定有调节器，调节器包括调节框，调节框两侧均开有定位孔，调节框一侧固定有弹簧，弹簧一端固定有活动板，活动板一侧固定有定位杆，定位杆远离活动板一侧固定有松紧绳。本实用新型通过调节器的作用，调节器则松开或者拉紧弹性布，以此使弹性布表面的字体进行变化，该装置可以灵活的调节弹性布表面的字体的形状或者大小，使艺术字产生变化，令弹性布上的艺术字更加灵活多变。

权利要求

1.一种艺术设计字体调整装置，包括机体(1)，其特征在于：所述机体(1)一侧固定有第一螺纹管(2)，所述第一螺纹管(2)内部螺纹连接有第一螺纹杆(3)，所述第一螺纹杆(3)一端固定有第二螺纹管(4)，所述第二螺纹管(4)外圈固定有第一转轴(5)，所述第一转轴(5)外圈固定有调节器(6)；

所述调节器(6)包括调节框(7)，所述调节框(7)两侧均开有定位孔(8)，所述调节框(7)一侧固定有弹簧(9)，所述弹簧(9)一端固定有活动板(10)，所述活动板(10)一侧固定有定位杆(11)，所述定位杆(11)远离活动板(10)一侧固定有松紧绳(12)，所述调节框(7)一侧固定有限位杆(13)；

所述机体(1)内壁远离调节器(6)一侧固定有定位板(14)，所述定位板(14)表面开有若干限位孔(15)，所述机体(1)内壁固定有安装板(16)，所述安装板(16)表面固定有若干第二转轴(17)，所述第二转轴(17)内圈固定有第三螺纹管(18)，所述第三螺纹管(18)内部螺纹连接有第二螺纹杆(19)。

2.根据权利要求1所述的一种艺术设计字体调整装置，其特征在于，所述机体(1)一侧固定有合页(20)，所述合页(20)一侧固定有箱门(21)。

3.根据权利要求2所述的一种艺术设计字体调整装置，其特征在于，所述箱门(21)表面开有观察窗(22)，所述观察窗(22)采用钢化玻璃制成。

4.根据权利要求1所述的一种艺术设计字体调整装置，其特征在于，所述第一螺纹杆(3)远离第二螺纹管(4)一端固定有把手(23)，所述调节框(7)为“凹”型结构。

5.根据权利要求1所述的一种艺术设计字体调整装置，其特征在于，所述弹簧(9)一端与活动板(10)固定连接，所述弹簧(9)另一端与调节框(7)固定连接。

说明书

技术领域

本实用新型属于艺术装置技术领域，特别是涉及一种艺术设计字体调整装置。

背景技术

艺术字体设计被广泛的应用在视觉识别系统中，具有美观大方，便于阅读和识别等优点。艺术字体设计是在基本字形的基础进行装饰、变化加工而成的。它的特征是在一定程度上摆脱了印刷字体的字形和笔划的约束，根据品牌或企业经营性质的需要进行设计，达到加强文字的精神含义和富于感染力的目的。

艺术字体在展示的过程中，字体的大小和规格一般都是固定的，无法根据使用情况进行变换或者调整，观看者在欣赏的同时难免会产生疲劳感。

实用新型内容

本实用新型的目的在于提供一种艺术设计字体调整装置，通过调节器的作用，调节器则松开或者拉紧弹性布，以此使弹性布表面的字体进行变化，该装置可以灵活的调节弹性布表面的字体的形状或者大小，使艺术字产生变化，令弹性布上的艺术字更加灵活多变，解决了艺术字体在展示的过程中，字体的大小和规格一般都是固定的，无法根据使用情况进行变换或者调整，观看者在欣赏的同时难免会产生疲劳感的问题。

为解决上述技术问题，本实用新型是通过以下技术方案实现的：

本实用新型为一种艺术设计字体调整装置，包括机体，所述机体一侧固定有第一螺纹管，所述第一螺纹管内部螺纹连接有第一螺纹杆，所述第一螺纹杆一端固定有第二螺纹管，所述第二螺纹管外圈固定有第一转轴，所述第一转轴外圈固定有调节器；

所述调节器包括调节框，所述调节框两侧均开有定位孔，所述调节框一侧固定有弹簧，所述弹簧一端固定有活动板，所述活动板一侧固定有定位杆，所述定位杆远离活动板一侧固定有松紧绳，所述调节框一侧固定有限位杆；

所述机体内壁远离调节器一侧固定有定位板，所述定位板表面开有若干限位孔，所述机体内壁固定有安装板，所述安装板表面固定有若干第二转轴，所述第二转轴内圈固定有第三螺纹管，所述第三螺纹管内部螺纹连接有第二螺纹杆。

进一步地，所述机体一侧固定有合页，所述合页一侧固定有箱门。

进一步地，所述箱门表面开有观察窗，所述观察窗采用钢化玻璃制成。

进一步地，所述第一螺纹杆远离第二螺纹管一端固定有把手，所述调节框为“凹”型结构。

进一步地，所述弹簧一端与活动板固定连接，所述弹簧另一端与调节框固定连接。

本实用新型具有以下有益效果：

1、本实用新型通过调节器的作用，调节器则松开或者拉紧弹性布，以此使弹性布表面的字体进行变化，该装置可以灵活的调节弹性布表面的字体的形状或者大小，使艺术字产生变化，令弹性布上的艺术字更加灵活多变。

2、本实用新型通过定位板和安装板的作用，第二螺纹杆一端卡进限位孔中，以此对弹性布进行固定，多个第二螺纹杆可以防止弹性布在拉伸的过程中跑偏，使弹性布更加稳定。

当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

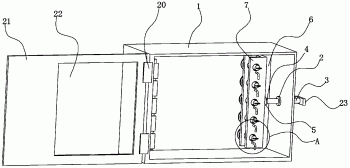

图1为本实用新型一种艺术设计字体调整装置的结构示意图；

图2为本实用新型右视视角结构示意图；

图3为本实用新型后视视角内部结构示意图；

图4为本实用新型图1中A处局部放大图；

附图中，各标号所代表的部件列表如下：

1-机体，2-第一螺纹管，3-第一螺纹杆，4-第二螺纹管，5-第一转轴，6-调节器，7-调节框，8-定位孔，9-弹簧，10-活动板，11-定位杆，12-松紧绳，13-限位杆，14-定位板，15-限位孔，16-安装板，17-第二转轴，18-第三螺纹管，19-第二螺纹杆，20-合页，21-箱门，22-观察窗，23-把手。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

请参阅图1-4所示，本实用新型为一种艺术设计字体调整装置，包括机体1，机体1一侧固定有第一螺纹管2，第一螺纹管2内部螺纹连接有第一螺纹杆3，第一螺纹杆3一端固定有第二螺纹管4，第二螺纹管4外圈固定有第一转轴5，第一转轴5外圈固定有调节器6；

调节器6包括调节框7，调节框7两侧均开有定位孔8，调节框7一侧固定有弹簧9，弹簧9一端固定有活动板10，活动板10一侧固定有定位杆11，定位杆11远离活动板10一侧固定有松紧绳12，调节框7一侧固定有限位杆13；

机体1内壁远离调节器6一侧固定有定位板14，定位板14表面开有若干限位孔15，机体1内壁固定有安装板16，安装板16表面固定有若干第二转轴17，第二转轴17内圈固定有第三螺纹管18，第三螺纹管18内部螺纹连接有第二螺纹杆19。

其中如图1-2所示，机体1一侧固定有合页20，合页20一侧固定有箱门21。

其中如图1-3所示，箱门21表面开有观察窗22，观察窗22采用钢化玻璃制成。

其中如图1所示，第一螺纹杆3远离第二螺纹管4一端固定有把手23，调节框7为“凹”型结构。

其中如图3所示，弹簧9一端与活动板10固定连接，弹簧9另一端与调节框7固定连接。

本实施例的工作原理为：本实用新型在使用时，可以将艺术字体书写在弹性布上，再将弹性布的一端固定在定位板14和安装板16之间，再转动第二螺纹杆19，使第二螺纹杆19一端卡进限位孔15中，以此对弹性布进行固定，多个第二螺纹杆19可以防止弹性布在拉伸的过程中跑偏，使弹性布更加稳定，再将弹性布另一端打几个孔，并将孔穿过定位杆11，再将定位杆11一端的松紧带绳12套在限位杆13外侧，即可将弹性布固定，在需要调节字体时，转动第一螺纹杆3，第一螺纹杆3即带动调节器6左右活动，调节器6则松开或者拉紧弹性布，以此使弹性布表面的字体进行变化，该装置可以灵活的调节弹性布表面的字体的形状或者大小，使艺术字产生变化，令弹性布上的艺术字更加灵活多变。

在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
