专利摘要

本实用新型公开了一种多功能汉字书写绘板，包括框架，框架呈长方体形，所述框架包括从前到后依次设置的驱动层、书写板、安置腔和转板腔，所述驱动层为方框结构，在驱动层内侧开设有方形的卡槽，在驱动层内顶部设有与其转动连接的螺纹杆，螺纹杆上套装有与其螺纹转动连接的内螺纹套，内螺纹套与驱动层内顶面抵接并滑动连接，在驱动层顶部侧面设有驱动电机，驱动电机的输出轴与螺纹杆相连接；本装置在进行汉字书写练习时，在书写板上进行书写，当写满以后，可启动驱动电机，驱动电机驱动螺纹杆进行一次正反向定时转动，带动清理杆沿书写板表面往复运动一次，自动对书写板表面进行清理，方便快捷，减少人工擦拭过程，且清理无死角。

权利要求

1.一种多功能汉字书写绘板，包括框架(1)，框架(1)呈长方体形，其特征在于，所述框架(1)包括从前到后依次设置的驱动层(2)、书写板(3)、安置腔(10)和转板腔(11)，所述驱动层(2)为方框结构，在驱动层(2)内侧开设有方形的卡槽(14)，在驱动层(2)内顶部设有与其转动连接的螺纹杆(7)，螺纹杆(7)上套装有与其螺纹转动连接的内螺纹套(8)，内螺纹套(8)与驱动层(2)内顶面抵接并滑动连接，在驱动层(2)顶部侧面设有驱动电机(4)，驱动电机(4)的输出轴与螺纹杆(7)相连接，所述内螺纹套(8)底部连接有清理杆(9)，清理杆(9)朝向书写板(3)的一面具有海绵刷，海绵刷与书写板(3)表面相贴合。

2.根据权利要求1所述的一种多功能汉字书写绘板，其特征在于，所述卡槽(14)内设有橡胶刷毛。

3.根据权利要求1或2所述的一种多功能汉字书写绘板，其特征在于，所述框架(1)侧面设有蓄电池(6)和启动开关(5)，所述驱动电机(4)通过启动开关(5)和蓄电池(6)相连接，所述蓄电池(6)还具有充电接口。

4.根据权利要求3所述的一种多功能汉字书写绘板，其特征在于，所述安置腔(10)内部中空，且所述书写板(3)为透明板。

5.根据权利要求4所述的一种多功能汉字书写绘板，其特征在于，所述转板腔(11)内设有翻转卡板(12)，翻转卡板(12)顶部通过转动轴(13)与框架(1)转动连接。

6.根据权利要求5所述的一种多功能汉字书写绘板，其特征在于，所述翻转卡板(12)内侧设有照明灯，在翻转卡板(12)外侧设有控制开关，照明灯通过控制开关与蓄电池(6)相连接。

说明书

技术领域

本实用新型涉及教育用具领域，具体是一种多功能汉字书写绘板。

背景技术

手绘板是生活工作中常用的一种绘图、制图的用具，在进行汉字的学习练习中，可方便练习工作，不需要浪费纸张，只需要将在书写完成后将绘板表面进行清理即可，重复使用，还节约了开支，并且也能够固定字帖等进行参照，十分方便。

中国专利公告号CN208069277U提出了一种便携式工艺美术手绘板，通过采用可拼接的半结构，方便了装置的移动携带，但存在另一种问题，即完成书写后还是需要手动进行清理，但手动清理不仅效率存在问题，还存在死角位置不易清理的情况，导致长时间使用后边角位置容易积存墨水等，影响使用。

实用新型内容

本实用新型的目的在于提供一种多功能汉字书写绘板，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种多功能汉字书写绘板，包括框架，框架呈长方体形，所述框架包括从前到后依次设置的驱动层、书写板、安置腔和转板腔，所述驱动层为方框结构，在驱动层内侧开设有方形的卡槽，在驱动层内顶部设有与其转动连接的螺纹杆，螺纹杆上套装有与其螺纹转动连接的内螺纹套，内螺纹套与驱动层内顶面抵接并滑动连接，在驱动层顶部侧面设有驱动电机，驱动电机的输出轴与螺纹杆相连接，所述内螺纹套底部连接有清理杆，清理杆朝向书写板的一面具有海绵刷，海绵刷与书写板表面相贴合；所述卡槽内设有橡胶刷毛。

所述框架侧面设有蓄电池和启动开关，所述驱动电机通过启动开关和蓄电池相连接，所述蓄电池还具有充电接口；所述安置腔内部中空，且所述书写板为透明板；所述转板腔内设有翻转卡板，翻转卡板顶部通过转动轴与框架转动连接。

作为本实用新型的优选方案：所述翻转卡板内侧设有照明灯，在翻转卡板外侧设有控制开关，照明灯通过控制开关与蓄电池相连接。

与现有技术相比，本实用新型的有益效果是：本装置在进行汉字书写练习时，在书写板上进行书写，当写满以后，可启动驱动电机，驱动电机驱动螺纹杆进行一次正反向定时转动，带动清理杆沿书写板表面往复运动一次，自动对书写板表面进行清理，方便快捷，减少人工擦拭过程，且清理无死角。

附图说明

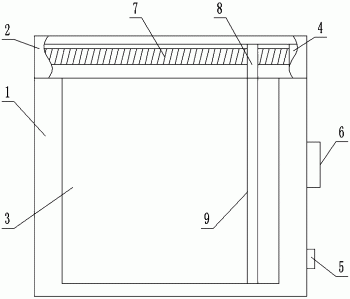

图1为本实用新型的正视图。

图2为本实用新型的立体图。

图3为本实用新型的侧向剖视图。

图中1-框架，2-驱动层，3-书写板，4-驱动电机，5-启动开关，6-蓄电池，7-螺纹杆，8-内螺纹套，9-清理杆，10-安置腔，11-转板腔，12-翻转卡板，13-转动轴，14-卡槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在本实用新型的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例1：

请参阅图1-3，一种多功能汉字书写绘板，包括框架1，框架1呈长方体形，所述框架1包括从前到后依次设置的驱动层2、书写板3、安置腔10和转板腔11，所述驱动层2为方框结构，在驱动层2内侧开设有方形的卡槽14，在驱动层2内顶部设有与其转动连接的螺纹杆7，螺纹杆7上套装有与其螺纹转动连接的内螺纹套8，内螺纹套8与驱动层2内顶面抵接并滑动连接，当螺纹杆7发生转动时，由于内螺纹套8与驱动层2顶面抵接并滑动连接，因此内螺纹套8会与螺纹杆7发生相对转动进而沿螺纹杆7方向产生位移，在驱动层2顶部侧面设有驱动电机4，驱动电机4的输出轴与螺纹杆7相连接，通过驱动电机4工作带动螺纹杆7进行转动，所述内螺纹套8底部连接有清理杆9，清理杆9朝向书写板3的一面具有海绵刷，海绵刷与书写板3表面相贴合，在进行汉字书写练习时，在书写板3上进行书写，当写满以后，可启动驱动电机4，驱动电机4驱动螺纹杆7进行一次正反向定时转动，带动清理杆9沿书写板3表面往复运动一次，自动对书写板3表面进行清理，方便快捷，减少人工擦拭过程，且清理无死角，进一步的，所述卡槽14内设有橡胶刷毛，能够对海绵刷进行清理，从而保证连续使用时海绵刷对书写板3表面的清理效果。

所述框架1侧面设有蓄电池6和启动开关5，所述驱动电机4通过启动开关5和蓄电池6相连接，所述蓄电池6还具有充电接口，能够进行充电使用。

具体的，所述安置腔10内部中空，且所述书写板3为透明板，在进行书写过程中，可在安置腔10内放入汉字贴，供练习者参照或进行描绘练习，提高练习效果，进一步的，所述转板腔11内设有翻转卡板12，翻转卡板12顶部通过转动轴13与框架1转动连接，在使用时，若需要向安置腔10内放入字帖等物品时，可转动翻转卡板12，使安置腔10露出，将字帖等物品放入后，反向转动翻转卡板12，对字帖等进行固定，十分方便。

实施例2：

在实施例1的基础之上，所述翻转卡板12内侧设有照明灯，在翻转卡板12外侧设有控制开关，照明灯通过控制开关与蓄电池6相连接，当使用字帖时，可打开照明灯，方便在进行描绘时能够清晰的获得描绘是否准确的信息。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
