专利摘要
本实用新型的实施例公开了一种秧苗田间便携式照相板，该秧苗田间便携式照相板包括：照相板本体，设置在所述照相板本体底部的合页以及开设在所述照相板本体上的植株孔；其中，所述照相板本体包括第一板体及第二板体，所述合页一端连接于所述第一板体，另一端连接于所述第二板体，使得所述第一板体能够相互靠近或远离；其中，所述植株孔包括两个半圆孔，两个所述半圆孔分别设置在所述第一板体及所述第二板体上，所述第一板体与第二板体相互靠近时，两个所述半圆孔被适配为所述植株孔。该秧苗田间便携式照相板能够准确拍摄秧苗，便于获知秧苗生长状态及形态。
权利要求
1.一种秧苗田间便携式照相板，其特征在于，所述秧苗田间便携式照相板包括：照相板本体，设置在所述照相板本体底部的合页以及开设在所述照相板本体上的植株孔；
其中，所述照相板本体包括第一板体及第二板体，所述合页一端连接于所述第一板体，另一端连接于所述第二板体，使得所述第一板体能够相互靠近或远离；
其中，所述植株孔包括两个半圆孔，两个所述半圆孔分别设置在所述第一板体及所述第二板体上，所述第一板体与第二板体相互靠近时，两个所述半圆孔被适配为所述植株孔。
2.根据权利要求1所述的秧苗田间便携式照相板，其特征在于，所述照相板本体为实木烤漆板。
3.根据权利要求1所述的秧苗田间便携式照相板，其特征在于，所述照相板本体背离所述合页一侧设置有底色层。
4.根据权利要求3所述的秧苗田间便携式照相板，其特征在于，所述底色层为黑色。
5.根据权利要求1所述的秧苗田间便携式照相板，其特征在于，还包括封孔海绵，所述封孔海绵为黑色，用于设置在所述植株孔内。
6.根据权利要求1所述的秧苗田间便携式照相板，其特征在于，还包括标签板，所述标签板设置在所述照相板本体上。
7.根据权利要求1所述的秧苗田间便携式照相板，其特征在于，所述照相板本体呈长方形。
8.根据权利要求1所述的秧苗田间便携式照相板，其特征在于，还包括刻度线，所述刻度线设置在所述照相板本体的长度方向及宽度方向上。
9.根据权利要求1所述的秧苗田间便携式照相板，其特征在于，所述植株孔为多个。
10.根据权利要求1所述的秧苗田间便携式照相板，其特征在于，还包括缓冲层，所述缓冲层设置在所述植株孔的内侧。
说明书
技术领域
本实用新型涉及农业领域，具体涉及一种秧苗田间便携式照相板。
背景技术
在农业领域中，在秧苗培育过程中，特别是新品种秧苗培育过程中往往需要对秧苗进行拍照，观测其生长情况，但是受到土壤、杂草影响及采光的影响，拍摄的图像往往无法准确代表秧苗状态。例如在获取油菜苗期图像时，由于油菜幼苗较小，田间杂草较多，影响图像资料的美观性；油菜苗期田间获取图像资料时常常受光照和风等田间环境的影响，使得图像资料不清楚；油菜幼苗期株高在10cm左右，且表现出直立形、半直立形和匍匐形，不适合使用照相架取油菜苗期形态图像，也不能很好展现油菜苗期特征。
因此有必要研发一种能够准确拍摄秧苗，便于获知秧苗生长状态及形态的秧苗田间便携式照相板。
公开于本实用新型背景技术部分的信息仅仅旨在加深对本实用新型的一般背景技术的理解，而不应当被视为承认或以任何形式暗示该信息构成已为本领域技术人员所公知的现有技术。
实用新型内容
本实用新型的目的是提供一种秧苗田间便携式照相板，该秧苗田间便携式照相板能够准确拍摄秧苗，便于获知秧苗生长状态及形态。
为了实现上述目的，根据本实用新型提供了一种秧苗田间便携式照相板，该秧苗田间便携式照相板包括：照相板本体，设置在所述照相板本体底部的合页以及开设在所述照相板本体上的植株孔；
其中，所述照相板本体包括第一板体及第二板体，所述合页一端连接于所述第一板体，另一端连接于所述第二板体，使得所述第一板体能够相互靠近或远离；
其中，所述植株孔包括两个半圆孔，两个所述半圆孔分别设置在所述第一板体及所述第二板体上，所述第一板体与第二板体相互靠近时，两个所述半圆孔被适配为所述植株孔。
优选地，所述照相板本体为实木烤漆板。
优选地，所述照相板本体背离所述合页一侧设置有底色层。
优选地，所述底色层为黑色。
优选地，还包括封孔海绵，所述封孔海绵为黑色，用于设置在所述植株孔内。
优选地，还包括标签板，所述标签板设置在所述照相板本体上。
优选地，所述照相板本体呈长方形。
优选地，还包括刻度线，所述刻度线设置在所述照相板本体的长度方向及宽度方向上。
优选地，所述植株孔为多个。
优选地，还包括缓冲层，所述缓冲层设置在所述植株孔的内侧。
有益效果：
1）本申请通过照相板本体的设置作为秧苗拍摄时的背景板，遮挡杂草及土壤，能够拍摄获取具有代表性的秧苗图片，秧苗图像的完整更为形态，且更为美观。
2）本申请通过合页及植株孔的设置，能够使第一板体与第二板体相互靠近或远离，实现秧苗的固定。
附图说明

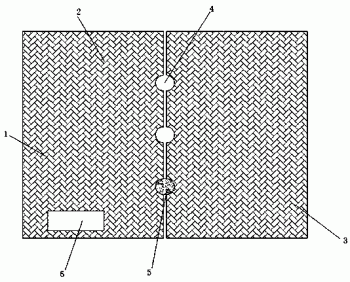

图1是本实用新型秧苗田间便携式照相板的实施例的结构示意图。
附图标记说明：
1、照相板本体；2、第一板体；3、第二板体；4、植株孔；5、封孔海绵；6、标签板。
具体实施方式
下面结合附图详细介绍本实用新型技术方案。
根据本实用新型的一方面提供了一种秧苗田间便携式照相板，该秧苗田间便携式照相板包括：照相板本体，设置在所述照相板本体底部的合页以及开设在所述照相板本体上的植株孔；
其中，所述照相板本体包括第一板体及第二板体，所述合页一端连接于所述第一板体，另一端连接于所述第二板体，使得所述第一板体能够相互靠近或远离；
其中，所述植株孔包括两个半圆孔，两个所述半圆孔分别设置在所述第一板体及所述第二板体上，所述第一板体与第二板体相互靠近时，两个所述半圆孔被适配为所述植株孔。
具体地，使用时，获知需要拍摄的秧苗，拉拽第一板体与第二板体，第一板体与第二板体通过滑动及滑轨向远离，然后将照相板本体放置在秧苗田上，将第一板体与第二板体相互靠近，植株孔夹持秧苗，而后通过摄像设备拍摄秧苗，通过照相板本体的设置作为秧苗拍摄时的背景板，遮挡杂草及土壤，能够拍摄获取具有代表性的秧苗图片，秧苗图像的完整更为形态，且更为美观。
作为优选方案，所述照相板本体为实木烤漆板。
具体地，通过实木烤漆板的设置，能够防止反光，拍摄的图像更为清晰准确，且实木烤漆板防水防潮效果以及平整性更佳，方便拍照时减小田间土壤不平的影响。
作为优选方案，所述照相板本体背离所述合页一侧设置有底色层。
作为优选方案，所述底色层为黑色。
具体地，通过黑色底色板的设置，秧苗颜色与底色板之间有较大差异，获取秧苗形态更为准确，生动。
作为优选方案，还包括封孔海绵，所述封孔海绵为黑色，用于设置在所述植株孔内。
具体地，开设在照相板本体上的植株孔可以为多个，封孔海绵可以对未设置秧苗的植株孔进行封堵，防止走光而影响图像效果。也可以用于夹持固定植株孔内的秧苗防止卡住秧苗幼苗后伤害秧苗幼苗，且可有效固定秧苗幼苗植株。
作为优选方案，还包括标签板，所述标签板设置在所述照相板本体上。
标签可以为模切不干胶纸或整版不干胶纸，电脑排版要打印的秧苗基本信息，用模切不干胶纸或整版不干胶纸直接打印出，获取图像信息拍照时直接贴在标签处即可，大小可根据内容调整，位置可根据田间秧苗苗期特点随意改变，方便图像资料清晰准确获取。
作为优选方案，所述照相板本体呈长方形。
作为优选方案，还包括刻度线，所述刻度线设置在所述照相板本体的长度方向及宽度方向上。
具体地，通过刻度线的设置，通过摄像设备拍摄图像后能够便于获知秧苗的尺寸，使用更为方便。
作为优选方案，所述植株孔为多个。
具体地，通过多个植株孔的设置，可以同时拍摄多个秧苗，使用更为方便。
作为优选方案，还包括缓冲层，所述缓冲层设置在所述植株孔的内侧。
具体地，缓冲层可以为玻璃胶水层，起到缓冲作用，防止伤害秧苗。
实施例1
图1是本实用新型秧苗田间便携式照相板的实施例的结构示意图。
如图1所示，秧苗田间便携式照相板用于拍摄油菜秧苗，该秧苗田间便携式照相板包括：照相板本体1，设置在所述照相板本体1底部的合页（未示出）以及开设在所述照相板本体1上的植株孔4；
其中，所述照相板本体1包括第一板体2及第二板体3，所述合页一端连接于所述第一板体2，另一端连接于所述第二板体3，使得所述第一板体能够相互靠近或远离；
其中，所述植株孔4包括两个半圆孔，两个所述半圆孔分别设置在所述第一板体2及所述第二板体3上，所述第一板体2与第二板体3相互靠近时，两个所述半圆孔被适配为所述植株孔4。
其中，所述照相板本体1呈长方形尺寸与秧苗的间距配合，由长29cm，宽30cm的实木烤漆板制成。
旗子，植株孔4为多个，在照相板本体1中线位置距其上边7cm、14.5cm和22cm处开直径为2cm的圆孔作为植株孔4。
其中，所述照相板本体1背离所述合页一侧设置有底色层，所述底色层为黑色。
其中，还包括封孔海绵5，所述封孔海绵5为黑色，用于设置在所述植株孔4内。
其中，还包括标签板6，所述标签板6设置在所述照相板本体1上。
其中，还包括刻度线，所述刻度线设置在所述照相板本体1的长度方向及宽度方向上。
其中，还包括缓冲层，所述缓冲层设置在所述植株孔4的内侧。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
