专利摘要

本实用新型属于武术棍技术领域，尤其为一种可伸缩的武术棍，包括第一主体圈和第二主体圈，以及分别旋合连接在第一主体圈和第二主体圈内部的一号辅棍和二号辅棍，第一主体圈的内壁旋合有一号螺纹圈，一号螺纹圈的内部旋合有一号辅棍，一号辅棍的下表面一体成型有一号螺纹块，一号辅棍通过一号螺纹块与一号螺纹圈进行旋合连接，第二主体圈的内壁旋合有二号螺纹圈，第二主体圈通过二号螺纹圈旋合有二号辅棍，使得旋转二号螺纹圈可以带动二号辅棍上表面的二号螺纹块在二号螺纹圈的内壁进行旋合，从而带动二号辅棍在第二主体圈的内部进行升降，并设置一号辅棍和二号辅棍与第一主体圈和第二主体圈均相同，使得整个装置使用的更加舒适便于存放。

权利要求

1.一种可伸缩的武术棍，其特征在于：包括第一主体圈（2）和第二主体圈（3），以及分别旋合连接在第一主体圈（2）和第二主体圈（3）内部的一号辅棍（1）和二号辅棍（4），第一主体圈（2）的内壁旋合有一号螺纹圈（7），一号螺纹圈（7）的内部旋合有一号辅棍（1），一号辅棍（1）的下表面一体成型有一号螺纹块（8），一号辅棍（1）通过一号螺纹块（8）与一号螺纹圈（7）进行旋合连接，第二主体圈（3）的内壁旋合有二号螺纹圈（10），第二主体圈（3）通过二号螺纹圈（10）旋合有二号辅棍（4），二号辅棍（4）的上表面一体成型有二号螺纹块（11），二号辅棍（4）通过二号螺纹块（11）与二号螺纹圈（10）进行旋合连接。

2.根据权利要求1所述的一种可伸缩的武术棍，其特征在于：一号螺纹圈（7）的内壁转动连接有一号轴承（12），一号轴承（12）的上表面通过螺栓固定有一号铁链（9），一号螺纹块（8）和一号轴承（12）之间通过一号铁链（9）进行连接，二号螺纹圈（10）的内壁转动连接有二号轴承（14），二号轴承（14）的下表面通过螺栓固定有二号铁链（15），二号螺纹块（11）和二号轴承（14）之间通过二号铁链（15）进行连接。

3.根据权利要求1所述的一种可伸缩的武术棍，其特征在于：一号螺纹圈（7）的外表面通过螺丝固定有第一转圈（5），二号螺纹圈（10）的外表面通过螺丝固定有第二转圈（6），且第一转圈（5）和第二转圈（6）的外表面均刻有防滑横纹。

4.根据权利要求2所述的一种可伸缩的武术棍，其特征在于：一号轴承（12）和二号轴承（14）的内部均转动连接有连接杆（13），且连接杆（13）为金属构件。

5.根据权利要求1所述的一种可伸缩的武术棍，其特征在于：一号螺纹圈（7）的外表面通过螺丝固定有第一轴承（17），二号螺纹圈（10）的外表面通过螺丝固定有第二轴承（16），一号螺纹圈（7）和二号螺纹圈（10）均为金属构件。

6.根据权利要求1所述的一种可伸缩的武术棍，其特征在于：第一主体圈（2）和第二主体圈（3）的长度相同，一号辅棍（1）和二号辅棍（4）的长度相同，且第一主体圈（2）和第二主体圈（3）的长度均为一号辅棍（1）和二号辅棍（4）的一半。

说明书

技术领域

本实用新型属于武术棍技术领域，具体涉及一种可伸缩的武术棍。

背景技术

棍也被称作“棒”，古代多称棍为“梃”，名称虽异，实为一物，棍为无刃的兵器，素有“百兵之长”之称，中国武术中的一种打击兵器，棍的历史悠久，是原始社会主要生产工具之一，也是最早用于战争中的武器之一，长度约为1.3—2.6米，也有的长达4米，截面一般为圆形，粗细以单手能够把握为准，棍是近战搏斗兵器，它的攻击范围大于刀、枪，自古有“棍扫一大片”的说法，但是棍主要是造成钝器伤和淤伤，其杀伤力比刀、枪等要小。

武术棍在现代的社会生活中也有着广泛的运用，但现有的武术棍大多都是作为健身器材进行使用，同时现在健身使用的武术棍存在一定不便性，在不使用时，存放和携带都存在不方便，且在健身使用时，存在一定的局限性，功能性较弱。

实用新型内容

为解决现有技术中存在的上述问题，本实用新型提供了一种可伸缩的武术棍，具有对称伸缩和多功能使用的特点。

为实现上述目的，本实用新型提供如下技术方案：一种可伸缩的武术棍，包括第一主体圈和第二主体圈，以及分别旋合连接在第一主体圈和第二主体圈内部的一号辅棍和二号辅棍，第一主体圈的内壁旋合有一号螺纹圈，一号螺纹圈的内部旋合有一号辅棍，一号辅棍的下表面一体成型有一号螺纹块，一号辅棍通过一号螺纹块与一号螺纹圈进行旋合连接，第二主体圈的内壁旋合有二号螺纹圈，第二主体圈通过二号螺纹圈旋合有二号辅棍，二号辅棍的上表面一体成型有二号螺纹块，二号辅棍通过二号螺纹块与二号螺纹圈进行旋合连接。

作为本实用新型的一种可伸缩的武术棍优选技术方案，一号螺纹圈的内壁转动连接有一号轴承，一号轴承的上表面通过螺栓固定有一号铁链，一号螺纹块和一号轴承之间通过一号铁链进行连接，二号螺纹圈的内壁转动连接有二号轴承，二号轴承的下表面通过螺栓固定有二号铁链，二号螺纹块和二号轴承之间通过二号铁链进行连接，

作为本实用新型的一种可伸缩的武术棍优选技术方案，一号螺纹圈的外表面通过螺丝固定有第一转圈，二号螺纹圈的外表面通过螺丝固定有第二转圈，且第一转圈和第二转圈的外表面均刻有防滑横纹。

作为本实用新型的一种可伸缩的武术棍优选技术方案，一号轴承和二号轴承的内部均转动连接有连接杆，且连接杆为金属构件。

作为本实用新型的一种可伸缩的武术棍优选技术方案，一号螺纹圈的外表面通过螺丝固定有第二轴承，二号螺纹圈的外表面通过螺丝固定有第二轴承，一号螺纹圈和二号螺纹圈均为金属构件。

作为本实用新型的一种可伸缩的武术棍优选技术方案，第一主体圈和第二主体圈的长度相同，一号辅棍和二号辅棍的长度相同，且第一主体圈和第二主体圈的长度均为一号辅棍和二号辅棍的一半。

与现有技术相比，本实用新型的有益效果是：通过设置有第一主体圈和第二主体圈，并分别在第一主体圈和第二主体圈的内部旋合有一号辅棍和二号辅棍，并在第一主体圈和一号辅棍之间旋合有一号螺纹圈，使得通过转动一号螺纹圈带动一号辅棍下表面的一号螺纹块进行旋合，从而带动一号辅棍进行旋合升降，从而使得一号辅棍可以在第一主体圈的内部进行伸缩，同时在第二主体圈和二号辅棍之间旋合有二号螺纹圈，使得旋转二号螺纹圈可以带动二号辅棍上表面的二号螺纹块在二号螺纹圈的内壁进行旋合，从而带动二号辅棍在第二主体圈的内部进行升降，并设置一号辅棍和二号辅棍与第一主体圈和第二主体圈均相同，使得整个装置使用的更加舒适便于存放，且在一号螺纹圈的内部转动连接有一号轴承，并将一号螺纹块和一号轴承之间通过一号铁链进行连接，同时在二号螺纹圈的内部转动连接有二号轴承，并将二号螺纹块和二号轴承之间通过二号铁链进行连接，从而使得一号辅棍、第一主体圈、和二号辅棍之间可以通过一号铁链和二号铁链进行连接组成三节棍，进而使得整个装置的功能性得以增加。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1为本实用新型的结构示意图；

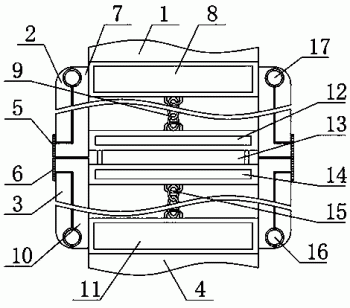

图2为本实用新型中的主体圈剖面结构示意图；

图中：1、一号辅棍；2、第一主体圈；3、第二主体圈；4、二号辅棍；5、第一转圈；6、第二转圈；7、一号螺纹圈；8、一号螺纹块；9、一号铁链；10、二号螺纹圈；11、二号螺纹块；12、一号轴承；13、连接杆；14、二号轴承；15、二号铁链；16、第二轴承；17、第一轴承。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例

请参阅图1-2，本实用新型提供以下技术方案：一种可伸缩的武术棍，包括第一主体圈2和第二主体圈3，以及分别旋合连接在第一主体圈2和第二主体圈3内部的一号辅棍1和二号辅棍4，第一主体圈2的内壁旋合有一号螺纹圈7，一号螺纹圈7的内部旋合有一号辅棍1，一号辅棍1的下表面一体成型有一号螺纹块8，一号辅棍1通过一号螺纹块8与一号螺纹圈7进行旋合连接，第二主体圈3的内壁旋合有二号螺纹圈10，第二主体圈3通过二号螺纹圈10旋合有二号辅棍4，二号辅棍4的上表面一体成型有二号螺纹块11，二号辅棍4通过二号螺纹块11与二号螺纹圈10进行旋合连接，本实施例中通过设置有第一主体圈2和第二主体圈3，并分别在第一主体圈2和第二主体圈3的内部旋合有一号辅棍1和二号辅棍4，并在第一主体圈2和一号辅棍1之间旋合有一号螺纹圈7，使得通过转动一号螺纹圈7带动一号辅棍1下表面的一号螺纹块8进行旋合，从而带动一号辅棍1进行旋合升降，从而使得一号辅棍1可以在第一主体圈2的内部进行伸缩，同时在第二主体圈3和二号辅棍4之间旋合有二号螺纹圈10，使得旋转二号螺纹圈10可以带动二号辅棍4上表面的二号螺纹块11在二号螺纹圈10的内壁进行旋合，从而带动二号辅棍4在第二主体圈3的内部进行升降，并设置一号辅棍1和二号辅棍4与第一主体圈2和第二主体圈3均相同，使得整个装置使用的更加舒适便于存放。

具体的，一号螺纹圈7的内壁转动连接有一号轴承12，一号轴承12的上表面通过螺栓固定有一号铁链9，一号螺纹块8和一号轴承12之间通过一号铁链9进行连接，二号螺纹圈10的内壁转动连接有二号轴承14，二号轴承14的下表面通过螺栓固定有二号铁链15，二号螺纹块11和二号轴承14之间通过二号铁链15进行连接，本实施例中通过在一号螺纹圈7的内部转动连接有一号轴承12，并将一号螺纹块8和一号轴承12之间通过一号铁链9进行连接，同时在二号螺纹圈10的内部转动连接有二号轴承14，并将二号螺纹块11和二号轴承14之间通过二号铁链15进行连接，从而使得一号辅棍1、第一主体圈2、和二号辅棍4之间可以通过一号铁链9和二号铁链15进行连接组成三节棍，进而使得整个装置的功能性得以增加。

具体的，一号螺纹圈7的外表面通过螺丝固定有第一转圈5，二号螺纹圈10的外表面通过螺丝固定有第二转圈6，且第一转圈5和第二转圈6的外表面均刻有防滑横纹，本实施例中通过在一号螺纹圈7的外表面设置有第一转圈5，在二号螺纹圈10的外表面设置有第二转圈6，使得通过第一转圈5和第二转圈6便于对一号螺纹圈7和二号螺纹圈10进行旋转，从而便于控制一号辅棍1和二号辅棍4进行旋合升降。

具体的，一号轴承12和二号轴承14的内部均转动连接有连接杆13，且连接杆13为金属构件，本实施例中通过在一号轴承12和二号轴承14的内部转动连接有连接杆13，使得金属构件的连接杆13可以将一号轴承12和二号轴承14进行固定连接。

具体的，一号螺纹圈7的外表面通过螺丝固定有第一轴承17，二号螺纹圈10的外表面通过螺丝固定有第二轴承16，一号螺纹圈7和二号螺纹圈10均为金属构件，本实施例中通过在第一主体圈2和一号螺纹圈7之间设置有第一轴承17，使得一号螺纹圈7可以通过第一轴承17与第一主体圈2进行转动连接，使得一号螺纹圈7在第一主体圈2的内部做旋合作业时，可以通过转动的第一轴承17，使得一号螺纹圈7在原处进行旋合，第二主体圈3和二号螺纹圈10之间设置有第二轴承16，使得二号螺纹圈10可以通过第二轴承16与第二主体圈3进行转动连接，使得二号螺纹圈10在第二主体圈3的内部做旋合作业时，可以通过转动的第二轴承16，使得二号螺纹圈10在原处进行旋合。

具体的，第一主体圈2和第二主体圈3的长度相同，一号辅棍1和二号辅棍4的长度相同，且第一主体圈2和第二主体圈3的长度均为一号辅棍1和二号辅棍4的一半。

本实用新型的工作原理及使用流程：本实用新型在使用过程中，通过设置有第一主体圈2和第二主体圈3，并分别在第一主体圈2和第二主体圈3的内部旋合有一号辅棍1和二号辅棍4，并在第一主体圈2和一号辅棍1之间旋合有一号螺纹圈7，使得通过转动一号螺纹圈7带动一号辅棍1下表面的一号螺纹块8进行旋合，从而带动一号辅棍1进行旋合升降，从而使得一号辅棍1可以在第一主体圈2的内部进行伸缩，同时在第二主体圈3和二号辅棍4之间旋合有二号螺纹圈10，使得旋转二号螺纹圈10可以带动二号辅棍4上表面的二号螺纹块11在二号螺纹圈10的内壁进行旋合，从而带动二号辅棍4在第二主体圈3的内部进行升降，并设置一号辅棍1和二号辅棍4与第一主体圈2和第二主体圈3均相同，使得整个装置使用的更加舒适便于存放，且在一号螺纹圈7的内部转动连接有一号轴承12，并将一号螺纹块8和一号轴承12之间通过一号铁链9进行连接，同时在二号螺纹圈10的内部转动连接有二号轴承14，并将二号螺纹块11和二号轴承14之间通过二号铁链15进行连接，从而使得一号辅棍1、第一主体圈2、和二号辅棍4之间可以通过一号铁链9和二号铁链15进行连接组成三节棍，进而使得整个装置的功能性得以增加，通过在一号螺纹圈7的外表面设置有第一转圈5，在二号螺纹圈10的外表面设置有第二转圈6，使得通过第一转圈5和第二转圈6便于对一号螺纹圈7和二号螺纹圈10进行旋转，从而便于控制一号辅棍1和二号辅棍4进行旋合升降，通过在一号轴承12和二号轴承14的内部转动连接有连接杆13，使得金属构件的连接杆13可以将一号轴承12和二号轴承14进行固定连接，通过在第一主体圈2和一号螺纹圈7之间设置有第一轴承17，使得一号螺纹圈7可以通过第一轴承17与第一主体圈2进行转动连接，使得一号螺纹圈7在第一主体圈2的内部做旋合作业时，可以通过转动的第一轴承17，使得一号螺纹圈7在原处进行旋合，第二主体圈3和二号螺纹圈10之间设置有第二轴承16，使得二号螺纹圈10可以通过第二轴承16与第二主体圈3进行转动连接，使得二号螺纹圈10在第二主体圈3的内部做旋合作业时，可以通过转动的第二轴承16，使得二号螺纹圈10在原处进行旋合。

最后应说明的是：以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
