专利摘要

本实用新型属于机械设备技术领域，尤其为一种建筑施工用钢筋切割设备，包括切割机和防护机构，还包括转动连接在所述切割机上的固定机构，所述固定机构包括固定管和滑动在其内壁的导向杆，所述导向杆靠近所述切割机切割端的一端转动连接有卡板；将切割机向前推动，导向杆和固定管发生相对滑动，可对切割机的滑动进行导向限位，防止切割机在切割过程中发生不可控的抖动侧偏，有效提高切割机在切割时的安全性，在切割机进行切割时，两个转动护罩可根据切割的深度向两侧转动打开相应的距离，两个转动护罩和固定护罩可对切割刀片进行实时防护，减小铁屑的飞溅空间，防止铁屑火花飞溅对操作员造成损害，进一步提高操作的安全性。

权利要求

1.一种建筑施工用钢筋切割设备，包括切割机（1）和防护机构（3），其特征在于：还包括转动连接在所述切割机（1）上的固定机构（2），所述固定机构（2）包括固定管（21）和滑动在其内壁的导向杆（22），所述导向杆（22）靠近所述切割机（1）切割端的一端转动连接有卡板（23），所述卡板（23）外侧壁的上下两端均粘接固定有第一魔术贴（24），所述卡板（23）外侧壁同一侧的上下两端均粘接固定有固定带（25），所述固定带（25）的内侧面缝合有第二魔术贴（251），所述固定管（21）与所述切割机（1）固定连接，所述固定管（21）的长度方向与所述切割机（1）的长度方向相同，所述防护机构（3）包括安装管（31）和与其转动连接的固定护罩（32），所述安装管（31）上还转动连接有两个对称布置的转动护罩（33），两个所述转动护罩（33）的开口端外沿均转动连接有转动辊（34），所述安装管（31）与所述切割机（1）固定连接，且所述安装管（31）的中心与所述切割机（1）的输出端中心相同。

2.根据权利要求1所述的一种建筑施工用钢筋切割设备，其特征在于：所述固定管（21）的内壁粘接固定有阻力层（211），所述导向杆（22）与所述阻力层（211）滑动接触。

3.根据权利要求2所述的一种建筑施工用钢筋切割设备，其特征在于：所述阻力层（211）的材质为橡胶。

4.根据权利要求1所述的一种建筑施工用钢筋切割设备，其特征在于：所述卡板（23）为圆弧形。

5.根据权利要求1所述的一种建筑施工用钢筋切割设备，其特征在于：所述卡板（23）的外侧壁中间位置处固定连接有固定座（231），所述卡板（23）通过所述固定座（231）与所述导向杆（22）转动连接。

6.根据权利要求1所述的一种建筑施工用钢筋切割设备，其特征在于：所述固定带（25）的一端固定连接有固定块（252），所述固定带（25）通过所述固定块（252）与所述卡板（23）固定连接。

说明书

技术领域

本实用新型属于机械设备技术领域，具体涉及一种建筑施工用钢筋切割设备。

背景技术

随着现代机械加工业地发展，对切割的质量、精度要求的不断提高，对提高生产效率、降低生产成本、具有高智能化的自动切割功能的要求也在提升，在建筑施工过程中，经常需要使用手持切割机对建筑钢筋进行切割，以满足施工所需。

原有的手持切割机在对钢筋进行切割时，无任何固定措施，仅靠人员手握切割机，由于切割机的切割刀转速较快，在对钢筋进行切割时，有时会出现不可控的偏置抖动，容易对操作人员造成损伤，危险性较高。

实用新型内容

为解决上述背景技术中提出的问题。本实用新型提供了一种建筑施工用钢筋切割设备，具有安全性高的特点。

为实现上述目的，本实用新型提供如下技术方案：一种建筑施工用钢筋切割设备，包括切割机和防护机构，还包括转动连接在所述切割机上的固定机构，所述固定机构包括固定管和滑动在其内壁的导向杆，所述导向杆靠近所述切割机切割端的一端转动连接有卡板，所述卡板外侧壁的上下两端均粘接固定有第一魔术贴，所述卡板外侧壁同一侧的上下两端均粘接固定有固定带，所述固定带的内侧面缝合有第二魔术贴，所述固定管与所述切割机固定连接，所述固定管的长度方向与所述切割机的长度方向相同，所述防护机构包括安装管和与其转动连接的固定护罩，所述安装管上还转动连接有两个对称布置的转动护罩，两个所述转动护罩的开口端外沿均转动连接有转动辊，所述安装管与所述切割机固定连接，且所述安装管的中心与所述切割机的输出端中心相同。

优选的，所述固定管的内壁粘接固定有阻力层，所述导向杆与所述阻力层滑动接触。

优选的，所述阻力层的材质为橡胶。

优选的，所述卡板为圆弧形。

优选的，所述卡板的外侧壁中间位置处固定连接有固定座，所述卡板通过所述固定座与所述导向杆转动连接。

优选的，所述固定带的一端固定连接有固定块，所述固定带通过所述固定块与所述卡板固定连接。

与现有技术相比，本实用新型的有益效果是：

在切割时，将切割机向前推动，导向杆和固定管发生相对滑动，可对切割机的滑动进行导向限位，防止切割机在切割过程中发生不可控的抖动侧偏，有效提高切割机在切割时的安全性，同时在切割机进行切割时，防护机构可对切割刀片进行防护，两个转动护罩可根据切割的深度向两侧转动打开相应的距离，两个转动护罩和固定护罩可对切割刀片进行实时防护，减小铁屑的飞溅空间，防止铁屑火花飞溅对操作员造成损害，进一步提高操作的安全性。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

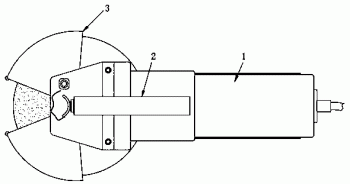

图1为本实用新型的结构示意图；

图2为本实用新型中的固定机构结构示意图；

图3为本实用新型中的固定机构侧视图；

图4为本实用新型中的防护机构结构示意图；

图5为本实用新型中的转动辊结构示意图；

图6为本实用新型中的阻力层结构示意图。

图中：1、切割机；2、固定机构；21、固定管；211、阻力层；22、导向杆；23、卡板；231、固定座；24、第一魔术贴；25、固定带；251、第二魔术贴；252、固定块；3、防护机构；31、安装管；32、固定护罩；33、转动护罩；34、转动辊。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-6，本实用新型提供以下技术方案：一种建筑施工用钢筋切割设备，包括切割机1和防护机构3，还包括转动连接在切割机1上的固定机构2，固定机构2包括固定管21和滑动在其内壁的导向杆22，导向杆22靠近切割机1切割端的一端转动连接有卡板23，卡板23外侧壁的上下两端均粘接固定有第一魔术贴24，卡板23外侧壁同一侧的上下两端均粘接固定有固定带25，固定带25的内侧面缝合有第二魔术贴251，固定管21与切割机1固定连接，固定管21的长度方向与切割机1的长度方向相同，防护机构3包括安装管31和与其转动连接的固定护罩32，安装管31上还转动连接有两个对称布置的转动护罩33，两个转动护罩33的开口端外沿均转动连接有转动辊34，安装管31与切割机1固定连接，且安装管31的中心与切割机1的输出端中心相同。

本实施例中，在对长杆钢筋进行切割时，先将导向杆22向外滑出，使得卡板23与钢筋贴合，使用固定带25绕设钢筋一周，并拉紧，然后将固定带25的第二魔术贴251与卡板23外侧壁的第一魔术贴24贴合，实现将切割装置与被切割钢筋的固定，然后启动切割机1进行切割，在切割时，将切割机1向前推动，导向杆22和固定管21发生相对滑动，可对切割机1的滑动进行导向限位，防止切割机1在切割过程中发生不可控的抖动侧偏，有效提高切割机1在切割时的安全性，同时在切割机1进行切割时，防护机构3可对切割刀片进行防护，两个转动护罩33在转动辊34的作用下，可根据切割的深度向两侧转动打开相应的距离，两个转动护罩33和固定护罩32可对切割刀片进行实时防护，减小铁屑的飞溅空间，防止铁屑火花飞溅对操作员造成损害，进一步提高操作的安全性。

具体的，固定管21的内壁粘接固定有阻力层211，导向杆22与阻力层211滑动接触，阻力层211的材质为橡胶，橡胶材质的阻力层211的摩擦力较大，在切割机1进行切割时发生纵向抖动时，橡胶材质的阻力层211产生的摩擦力可抵消一定的冲击力，降低纵向抖动范围，提高安全性。

具体的，卡板23为圆弧形，可对圆形的钢筋进行一定的限位，提高固定的稳定性。

具体的，卡板23的外侧壁中间位置处固定连接有固定座231，卡板23通过固定座231与导向杆22转动连接，在卡板23不使用时，可将卡板23进行转动，并转动至水平位置，减小卡板23的纵向占用空间。

具体的，固定带25的一端固定连接有固定块252，固定带25通过固定块252与卡板23固定连接，提高固定带25的连接稳定性，防止其发生脱落。

本实用新型的工作原理及使用流程：在对钢筋进行切割时，先将导向杆22向外滑出，使得卡板23与钢筋贴合，使用固定带25绕设钢筋一周，并拉紧，然后将固定带25的第二魔术贴251与卡板23外侧壁的第一魔术贴24贴合，实现将切割装置与被切割钢筋的固定，然后启动切割机1进行切割，在切割时，将切割机1向前推动，导向杆22和固定管21发生相对滑动，可对切割机1的滑动进行导向限位，防止切割机1在切割过程中发生不可控的抖动侧偏，有效提高切割机1在切割时的安全性，同时在切割机1进行切割时，防护机构3可对切割刀片进行防护，两个转动护罩33在转动辊34的作用下，可根据切割的深度向两侧转动打开相应的距离，两个转动护罩33和固定护罩32可对切割刀片进行实时防护，减小铁屑的飞溅空间，防止铁屑火花飞溅对操作员造成损害，进一步提高操作的安全性，固定管21的内壁粘接固定有阻力层211，导向杆22与阻力层211滑动接触，阻力层211的材质为橡胶，橡胶材质的阻力层211的摩擦力较大，在切割机1进行切割时发生纵向抖动时，橡胶材质的阻力层211产生的摩擦力可抵消一定的冲击力，降低纵向抖动范围，提高安全性。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
