专利摘要

本实用新型公开的属于阅读辅助工具技术领域，具体为一种外国文学语音提示阅读辅助工具,其包括底板、升降杆、保护壳和电子阅读器，所述底板的顶部固定安装升降杆，所述升降杆的右侧壁固定安装有连接杆，所述连接杆的右侧壁固定安装有手柄，所述升降杆的顶部固定安装有第一旋转轴，所述第一旋转轴的顶部固定安装有第一支撑架，所述第一支撑架的底部与升降杆的顶部通过第一旋转轴转动连接，所述保护壳固定安装在第一支撑架的顶部，本申请文中，能够通过固定装置和角度调整，将电子阅读器固定住，在进行高度和角度的调整，方便使用者观察和学习，提高了使用者的舒适度，通过照明装置，方便使用者观察，提高了装置的实用性。

权利要求

1.一种外国文学语音提示阅读辅助工具，其特征在于：包括底板(100)、升降杆(200)、保护壳(300)和电子阅读器(400)，所述底板(100)的顶部固定安装升降杆(200)，所述升降杆(200)的右侧壁固定安装有连接杆(210)，所述连接杆(210)的右侧壁固定安装有手柄(220)，所述升降杆(200)的顶部固定安装有第一旋转轴(230)，所述第一旋转轴(230)的顶部固定安装有第一支撑架(240)，所述第一支撑架(240)的底部与升降杆(200)的顶部通过第一旋转轴(230)转动连接，所述保护壳(300)固定安装在第一支撑架(240)的顶部，所述保护壳(300)的后侧壁固定安装有第二支撑架(310)，所述第二支撑架(310)的顶部固定安装有第二旋转轴(320)，所述第二旋转轴(320)的顶部固定安装有伸缩杆(330)，所述伸缩杆(330)与第二支撑架(310)通过第二旋转轴(320)转动连接，所述伸缩杆(330)的顶部固定安装有连接块(340)，所述连接块(340)的底部固定安装有照明灯(350)，所述电子阅读器(400)嵌入安装在保护壳(300)内。

2.根据权利要求1所述的一种外国文学语音提示阅读辅助工具，其特征在于：所述底板(100)的底部固定安装有防滑垫(500)，所述防滑垫(500)与底板(100)的底部胶接。

3.根据权利要求1所述的一种外国文学语音提示阅读辅助工具，其特征在于：所述保护壳(300)的内腔底部固定安装有防摔垫(600)，所述防摔垫(600)与保护壳(300)的内腔底部胶接。

4.根据权利要求1所述的一种外国文学语音提示阅读辅助工具，其特征在于：所述底板(100)的顶部固定安装有照明灯(350)开关，所述照明灯(350)开关与底板(100)的顶部通过螺栓螺纹连接。

5.根据权利要求1所述的一种外国文学语音提示阅读辅助工具，其特征在于：所述升降杆(200)与底板(100)的顶部通过螺栓螺纹连接，所述连接杆(210)与升降杆(200)的右侧壁通过螺栓螺纹连接。

说明书

技术领域

本实用新型涉及阅读辅助工具技术领域，具体为一种外国文学语音提示阅读辅助工具。

背景技术

外国文学是指除中国文学以外的世界各国文学，人们在学习外国文学的时候通常会使用具有语音提示的电子阅读器，现有的技术中，人们在使用过程中，大部分人习惯用手捧着电子阅读器，或者将电子阅读器搁置台面，眼睛和身体趋附屏幕，这些使用方法容易产生疲累感，电子阅读器的使用受到一定的限制，且电子阅读器的显示屏自身是不发光的，若在自然光线不足的地方观察，会导致视线模糊，造成眼部损害。

实用新型内容

本部分的目的在于概述本实用新型的实施方式的一些方面以及简要介绍一些较佳实施方式。在本部分以及本申请的说明书摘要和实用新型名称中可能会做些简化或省略以避免使本部分、说明书摘要和实用新型名称的目的模糊，而这种简化或省略不能用于限制本实用新型的范围。

鉴于上述和/或现有阅读辅助工具中存在的问题，提出了本实用新型。

因此，本实用新型的目的是提供一种外国文学语音提示阅读辅助工具，能够通过固定装置和角度调整，将电子阅读器固定住，在进行高度和角度的调整，方便使用者观察和学习，提高了使用者的舒适度，通过照明装置，方便使用者观察，提高了装置的实用性。

为解决上述技术问题，根据本实用新型的一个方面，本实用新型提供了如下技术方案：

一种外国文学语音提示阅读辅助工具，包括底板、升降杆、保护壳和电子阅读器，所述底板的顶部固定安装升降杆，所述升降杆的右侧壁固定安装有连接杆，所述连接杆的右侧壁固定安装有手柄，所述升降杆的顶部固定安装有第一旋转轴，所述第一旋转轴的顶部固定安装有第一支撑架，所述第一支撑架的底部与升降杆的顶部通过第一旋转轴转动连接，所述保护壳固定安装在第一支撑架的顶部，所述保护壳的后侧壁固定安装有第二支撑架，所述第二支撑架的顶部固定安装有第二旋转轴，所述第二旋转轴的顶部固定安装有伸缩杆，所述伸缩杆与第二支撑架通过第二旋转轴转动连接，所述伸缩杆的顶部固定安装有连接块，所述连接块的底部固定安装有照明灯，所述电子阅读器嵌入安装在保护壳内。

作为本实用新型所述的一种外国文学语音提示阅读辅助工具的一种优选方案，其中：所述底板的底部固定安装有防滑垫，所述防滑垫与底板的底部胶接。

作为本实用新型所述的一种外国文学语音提示阅读辅助工具的一种优选方案，其中：所述外壳的内腔底部固定安装有防摔垫，所述防摔垫与外壳的内腔底部胶接。

作为本实用新型所述的一种外国文学语音提示阅读辅助工具的一种优选方案，其中：所述底板的顶部固定安装有照明灯开关，所述照明灯开关与底板的顶部通过螺栓螺纹连接。

作为本实用新型所述的一种外国文学语音提示阅读辅助工具的一种优选方案，其中：所述升降杆与底板的顶部通过螺栓螺纹连接，所述连接杆与升降杆的右侧壁通过螺栓螺纹连接。

与现有技术相比：现有的技术中，人们在使用过程中，大部分人习惯用手捧着电子阅读器，或者将电子阅读器搁置台面，眼睛和身体趋附屏幕，这些使用方法容易产生疲累感，电子阅读器的使用受到一定的限制，且电子阅读器的显示屏自身是不发光的，若在自然光线不足的地方观察，会导致视线模糊，造成眼部损害，本申请文中，能够通过固定装置和角度调整，将电子阅读器固定住，在进行高度和角度的调整，方便使用者观察和学习，提高了使用者的舒适度，通过照明装置，方便使用者观察，提高了装置的实用性。

附图说明

为了更清楚地说明本实用新型实施方式的技术方案，下面将结合附图和详细实施方式对本实用新型进行详细说明，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其它的附图。其中：

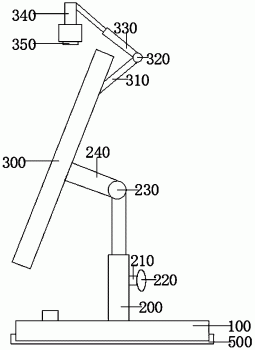

图1为本实用新型一种外国文学语音提示阅读辅助工具的结构示意图；

图2为本实用新型一种外国文学语音提示阅读辅助工具的防摔垫示意图。

图中：100底板、200升降杆、210连接杆、220手柄、230第一旋转轴、240第一支撑架、300保护壳、310第二支撑架、320第二旋转轴、330伸缩杆、340连接块、350照明灯、400电子阅读器、500防滑垫、600防摔垫。

具体实施方式

为使本实用新型的上述目的、特征和优点能够更加明显易懂，下面结合附图对本实用新型的具体实施方式做详细的说明。

在下面的描述中阐述了很多具体细节以便于充分理解本实用新型，但是本实用新型还可以采用其他不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本实用新型内涵的情况下做类似推广，因此本实用新型不受下面公开的具体实施方式的限制。

其次，本实用新型结合示意图进行详细描述，在详述本实用新型实施方式时，为便于说明，表示器件结构的剖面图会不依一般比例作局部放大，而且所述示意图只是示例，其在此不应限制本实用新型保护的范围。此外，在实际制作中应包含长度、宽度及深度的三维空间尺寸。

为使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型的实施方式作进一步地详细描述。

本实用新型提供一种外国文学语音提示阅读辅助工具，请参阅图1-图2，包括底板100、升降杆200、保护壳300和电子阅读器400，底板100的顶部固定安装升降杆200，升降杆200的右侧壁固定安装有连接杆210，连接杆210的右侧壁固定安装有手柄220，升降杆200的顶部固定安装有第一旋转轴230，第一旋转轴230的顶部固定安装有第一支撑架240，第一支撑架240的底部与升降杆200的顶部通过第一旋转轴230转动连接，保护壳300固定安装在第一支撑架240的顶部，保护壳300的后侧壁固定安装有第二支撑架310，第二支撑架310的顶部固定安装有第二旋转轴320，第二旋转轴320的顶部固定安装有伸缩杆330，伸缩杆330与第二支撑架310通过第二旋转轴320转动连接，伸缩杆330的顶部固定安装有连接块340，连接块340的底部固定安装有照明灯350，电子阅读器400嵌入安装在保护壳300内,具体的，底板100用于放置装置，提高了装置的稳定性，升降杆200用于调整装置的高度，第一旋转轴230用于调节装置的角度，便于使用者全方位的调整装置，找到合适的姿势观察学习外国文学，提高了使用者的舒适度，手柄220用于手动调节升降杆200，方便操作，伸缩杆330用于使用者调整照明度的角度，便于使用者观察电子阅读器400，提高了装置的实用性，保护壳300用于防护电子阅读器400，延长了装置的使用寿命。

请参阅图1，底板100的底部固定安装有防滑垫500，防滑垫500与底板100的底部胶接，具体的，防滑垫500用于增大平面的摩擦，避免装置滑倒，造成损失。

请参阅图2，保护壳300的内腔底部固定安装有防摔垫600，防摔垫600与保护壳300的内腔底部胶接，防摔垫600用于避免装置在摔倒的情况下而造成的损失，延长了装置的使用寿命。

请再次参阅图1，底板100的顶部固定安装有照明灯350开关，照明灯350开关与底板100的顶部通过螺栓螺纹连接，具体的，照明灯350开关用于开合照明灯350，方便操作，提高了装置的实用性。

请再次参阅图1，升降杆200与底板100的顶部通过螺栓螺纹连接，连接杆210与升降杆200的右侧壁通过螺栓螺纹连接，具体的，升降杆200与底板100的顶部连接，连接杆210与升降杆200的右侧壁连接，提高了装置的稳定性。

在具体使用过程中，使用者将电子阅读器400放置在保护壳300内，手动使用手柄220调整升降杆200上电子阅读器400的高度，使用第一旋转轴230调整电子阅读器400的角度，使用伸缩杆330调整照明灯350的角度，调整好后，使用者开始学习外国文学，防滑垫500对装置防滑。

虽然在上文中已经参考实施方式对本实用新型进行了描述，然而在不脱离本实用新型的范围的情况下，可以对其进行各种改进并且可以用等效物替换其中的部件。尤其是，只要不存在结构冲突，本实用新型所披露的实施方式中的各项特征均可通过任意方式相互结合起来使用，在本说明书中未对这些组合的情况进行穷举性的描述仅仅是出于省略篇幅和节约资源的考虑。因此，本实用新型并不局限于文中公开的特定实施方式，而是包括落入权利要求的范围内的所有技术方案。
