专利摘要

本实用新型公开了一种新型耐老化喷涂防水涂料结构，包括橡胶沥青层、纳米氧化锌层、多异氰酸酯层、聚合硫酯类抗氧化剂和彩色氟碳层；橡胶沥青层的上表面涂有聚合硫酯类抗氧化剂；聚合硫酯类抗氧化剂的上表面涂有纳米氧化锌层；纳米氧化锌层的上表面涂有多异氰酸酯层；多异氰酸酯层的上表面涂有彩色氟碳层。本实用新型可有效避免现有喷涂速凝橡胶沥青防水涂料存在的容易吸热、粘接强度容易受基材影响、耐久性差等问题；通过现有材料的新型组合，制造出耐久性好、粘接强度较高、不易吸热的新型耐老化防水涂料结构。

权利要求

1.一种新型耐老化喷涂防水涂料结构，其特征在于，包括橡胶沥青层(1)、纳米氧化锌层(3)、多异氰酸酯层(4)、聚合硫酯类抗氧化剂(2)和彩色氟碳层(5)；所述橡胶沥青层(1)的上表面涂有所述聚合硫酯类抗氧化剂(2)；所述聚合硫酯类抗氧化剂(2)的上表面涂有所述纳米氧化锌层(3)；所述纳米氧化锌层(3)的上表面涂有所述多异氰酸酯层(4)；所述多异氰酸酯层(4)的上表面涂有所述彩色氟碳层(5)。

2.根据权利要求1所述的新型耐老化喷涂防水涂料结构，其特征在于，所述彩色氟碳层(5)的上表面涂有荧光增白剂层(10)。

3.根据权利要求1所述的新型耐老化喷涂防水涂料结构，其特征在于，所述橡胶沥青层(1)的下表面涂有湿润剂层(6)。

4.根据权利要求3所述的新型耐老化喷涂防水涂料结构，其特征在于，所述湿润剂层的下表面附着有聚酯无纺布(7)。

5.根据权利要求4所述的新型耐老化喷涂防水涂料结构，其特征在于，所述聚酯无纺布(7)的下表面涂布金属屋面专用胶(8)。

6.根据权利要求1所述的新型耐老化喷涂防水涂料结构，其特征在于，所述橡胶沥青层(1)的下表面加涂丙烯酸系树脂层(11)。

说明书

技术领域

本实用新型涉及防水涂料，具体涉及一种新型耐老化防水涂料结构。

背景技术

喷涂速凝橡胶沥青防水涂料是一种近年来正在发展的新型材料，它即具备传统防水卷材的强度和柔韧性，还兼有良好的包裹性、自愈性，且施工简便、可快速固化成膜。因此，这种防水涂料前景广泛，包括：地下建筑物基础、屋顶、地铁、隧道、水处理厂、钢结构屋顶、人工湖、城市管廊等，且应用量逐年增加。但当前大部分喷涂速凝橡胶沥青防水涂料的颜色为灰黑色，在外露部件上使用时，易吸热，不美观，粘接强度受基材影响复杂，特别是耐久性不够理想，影响了这种新型防水涂料的使用范围和使用寿命。

实用新型内容

针对现有技术的不足，本实用新型旨在提供一种新型耐老化防水涂料结构，解决现有喷涂速凝橡胶沥青防水涂料存在的容易吸热、粘接强度容易受基材影响、耐久性差等问题，提高防水涂料结构的防水性能，增强实用性，延长使用寿命。

为了实现上述目的，本实用新型采用如下技术方案：

一种新型耐老化喷涂防水涂料结构，包括橡胶沥青层、聚合硫酯类抗氧化剂、纳米氧化锌层、多异氰酸酯层和彩色氟碳层；所述橡胶沥青层的上表面涂有所述聚合硫酯类抗氧化剂，增加防水层的气候稳定性。所述聚合硫酸酯类抗氧化剂上面涂有所述纳米氧化锌层，所述纳米氧化锌层具有良好的紫外线屏蔽性，可以提高耐磨性、机械强度和抗老化性能，延长防水使用寿命。所述纳米氧化锌层的上表面涂有所述多异氰酸酯层，可以起到很好的交联、胶粘作用。所述多异氰酸酯层上面涂有所述彩色氟碳层，颜色可以优先选用白色、黄色等浅色，既增加了与周围环境的颜色协调性，还可以大大减少热量吸收。

优选地，所述彩色氟碳层的上表面涂有荧光增白剂层，所述荧光增白剂层提高了涂料表面的亮度。

优选地，所述橡胶沥青层的下表面涂有湿润剂层，湿润剂层主要是对干燥基层的湿润处理，提高涂料喷涂后的粘合效果。

优选地，所述湿润剂层的下表面附着有聚酯无纺布，所述聚酯无纺布用于在屋面防水中作为底布，防止需要在屋面上铺设沙子时沙子下漏，并且可防止屋面防水层产生裂缝。

本实用新型的有益效果在于：可有效避免现有喷涂速凝橡胶沥青防水涂料存在的容易吸热、粘接强度容易受基材影响、耐久性差等问题；通过现有材料的新型组合，制造出耐久性好、粘接强度较高、不易吸热的新型耐老化防水涂料结构，提高新型耐老化防水涂料结构的防水性能，增强其实用性，延长使用寿命。

附图说明

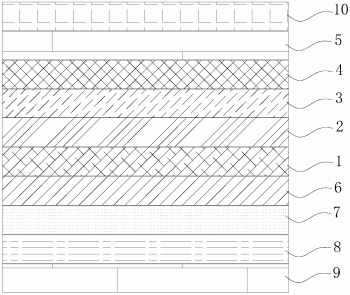

图1为本实用新型实施例1的结构示意图；

图2为本实用新型实施例2的结构示意图。

具体实施方式

以下将结合附图对本实用新型作进一步的描述，需要说明的是，以下实施例以本技术方案为前提，给出了详细的实施方式和具体的操作过程，但本实用新型的保护范围并不限于本实施例。

如图1-2所示，一种新型耐老化喷涂防水涂料结构，包括橡胶沥青层1、聚合硫酯类抗氧化剂2、纳米氧化锌层3、多异氰酸酯层4和彩色氟碳层5；所述橡胶沥青层1的上表面涂有所述聚合硫酯类抗氧化剂2；所述聚合硫酯类抗氧化剂2的上表面涂有所述纳米氧化锌层3；所述纳米氧化锌层3的上表面涂有所述多异氰酸酯层4；所述多异氰酸酯层4的上表面涂有所述彩色氟碳层5。

上述新型耐老化喷涂防水涂料结构中，所述聚合硫酯类抗氧化剂2用于提高防水层的气候稳定性；所述纳米氧化锌层3具有良好的紫外线屏蔽性，可以提高耐磨性、机械强度，和抗老化性能，延长使用寿命；所述多异氰酸酯层4起到很好的胶粘作用；所述彩色氟碳层5可采用颜色为白色、黄色等浅色的类别，以减少热量吸收。通过上述现有材料的新型组合，所述新型耐老化喷涂防水涂料结构具有耐久性好、粘接强度较高、不易吸热的优点。

优选地，所述彩色氟碳层5的上表面涂有荧光增白剂层10，所述荧光增白剂层10提高了涂料表面的亮度。

优选地，所述橡胶沥青层1的下表面涂有湿润剂层6，湿润剂层6主要是对干燥基层的湿润处理，提高涂料喷涂后的粘合效果。

优选地，所述湿润剂层6的下表面附着有聚酯无纺布7，所述聚酯无纺布7用于在屋面防水中作为底布，防止需要在屋面上铺设沙子时沙子下漏，并且可防止屋面防水层产生裂缝。

在本实施例中，所述新型耐老化喷涂防水涂料结构在要用于彩钢屋面板9上时，于所述聚酯无纺布7的下表面涂布金属屋面专用胶8，再将所述聚酯无纺布7铺设于彩钢屋面板9上，通过所述金属屋面专用胶8粘连所述聚酯无纺布7和彩钢屋面板9。

实施例1

在上述新型耐老化喷涂防水涂料结构中，所述彩色氟碳层5的上表面可加涂荧光增白剂层10，所述橡胶沥青层1的下表面可加涂湿润剂层6，所述湿润剂层6的下表面附着有聚酯无纺布7，于所述聚酯无纺布7的下表面涂布金属屋面专用胶8，再将所述聚酯无纺布7铺设于彩钢屋面板9上，通过所述金属屋面专用胶8粘连所述聚酯无纺布7和彩钢屋面板9。

实施例2

在上述新型耐老化喷涂防水涂料结构中，所述彩色氟碳层5的上表面可加涂荧光增白剂层10，所述橡胶沥青层1的下表面可加涂丙烯酸系树脂层11，所述丙烯酸系树脂层11用于使涂料强力粘合在装饰面上，提高了涂料与装饰面粘合后的稳定效果，在装饰面本身粘接强度不足、表面洁净度、平整度等不够好的状态下，提高防水涂料的粘接强度，进而提高防水涂料的防水耐久性和使用寿命。

对于本领域的技术人员来说，可以根据以上的技术方案和构思，给出各种相应的改变和变形，而所有的这些改变和变形，都应该包括在本实用新型权利要求的保护范围之内。
