专利摘要

本实用新型公开了一种纺织布快速烘干设备，包括装置主体、开关、电机箱、电机、转动杆和纺织布主体，所述装置主体的左端设置有开关，所述装置主体内部的下端设置有电机箱，且电机箱的内部设置有电机，所述电机的顶端通过轴承活动连接有转动杆，且转动杆的顶端通过轴承与装置主体的顶端活动连接，所述转动杆内部的上端外壁固定有第一固定座，且第一固定座内部的前后两端皆通过转轴活动连接有放置杆，两组所述放置杆靠近转动杆一侧的底端皆固定有第一弹簧。本实用新型实现对纺织布主体的颠簸操作，使得纺织布主体内部的水分脱落的更快，同时通过第一固定夹和第二固定夹使得纺织布主体不易滑落。

权利要求

1.一种纺织布快速烘干设备，包括装置主体(1)、开关(2)、电机箱(3)、电机(4)、转动杆(5)和纺织布主体(9)，其特征在于：所述装置主体(1)的左端设置有开关(2)，所述装置主体(1)内部的下端设置有电机箱(3)，且电机箱(3)的内部设置有电机(4)，所述电机(4)的顶端通过轴承活动连接有转动杆(5)，且转动杆(5)的顶端通过轴承与装置主体(1)的顶端活动连接，所述转动杆(5)内部的上端外壁固定有第一固定座(6)，且第一固定座(6)内部的前后两端皆通过转轴活动连接有放置杆(7)，两组所述放置杆(7)靠近转动杆(5)一侧的底端皆固定有第一弹簧(8)，且第一弹簧(8)的底端皆固定在第一固定座(6)的内部，所述放置杆(7)的外部皆设置有纺织布主体(9)，所述放置杆(7)外壁靠近第一固定座(6)的一侧皆固定有第一固定夹(10)，所述放置杆(7)外壁远离转动杆(5)的一侧皆通过第一滑块(12)滑动连接有第二固定夹(11)，所述放置杆(7)远离转动杆(5)的一侧皆固定有第二滑块(13)，所述装置主体(1)内壁的左右两侧固定有与第二滑块(13)相互配合的第二固定座(14)，所述放置杆(7)内部的中间位置处设置有第二弹簧(15)，且第二弹簧(15)的前后两端皆固定有限位块(16)。

2.根据权利要求1所述的一种纺织布快速烘干设备，其特征在于：所述第一固定夹(10)的内部设置有第一夹槽，所述第二固定夹(11)的内部设置有第二夹槽，所述第一夹槽和第二夹槽的内部皆胶粘有橡胶软垫。

3.根据权利要求1所述的一种纺织布快速烘干设备，其特征在于：所述放置杆(7)内部的上下两端设置有与第一滑块(12)相互配合的第一滑道。

4.根据权利要求1所述的一种纺织布快速烘干设备，其特征在于：所述第二固定座(14)设置为斜形，所述第二固定座(14)内部设置有与第二滑块(13)相互配合的第二滑道，且第二滑道设置为弧形。

5.根据权利要求1所述的一种纺织布快速烘干设备，其特征在于：所述放置杆(7)内部的前后两端设置有与限位块(16)相互配合的限位槽，所述放置杆(7)内部的中间位置处设置有与第二弹簧(15)相互配合的通孔。

说明书

技术领域

本实用新型涉及烘干设备技术领域，具体为一种纺织布快速烘干设备。

背景技术

随着布料纺织的多元化发展，布料纺织通常需要经过多组加工工艺才可得到成品，其中即需要通过烘干设备对纺织布进行烘干操作，现有的烘干设备基本上满足人们的使用需求，当仍然存在以下问题。

问题1：传统装置通过电机带动纺织布转动，同时通过烘暖灯对装置内部的纺织布进行烘干操作，但是仅通过电机带动纺织布旋转，未对纺织布进行颠簸操作，使得纺织布的烘干效果较弱，降低了装置的工作效率和实用性。

问题2：传统装置将纺织布直接搭放在放置杆上，但是随着放置板转动时，纺织布的放置易发生滑动，从而不便于纺织布的悬挂，降低了装置的便捷性，因此亟需一种纺织布快速烘干设备来解决上述问题。

实用新型内容

本实用新型的目的在于提供一种纺织布快速烘干设备，以解决上述背景技术中提出的传统装置未对纺织布进行颠簸操作，使得纺织布的烘干效果较弱，同时传统装置纺织布的放置易发生滑动的问题。

为实现上述目的，本实用新型提供如下技术方案：一种纺织布快速烘干设备，包括装置主体、开关、电机箱、电机、转动杆和纺织布主体，所述装置主体的左端设置有开关，所述装置主体内部的下端设置有电机箱，且电机箱的内部设置有电机，所述电机的顶端通过轴承活动连接有转动杆，且转动杆的顶端通过轴承与装置主体的顶端活动连接，所述转动杆内部的上端外壁固定有第一固定座，且第一固定座内部的前后两端皆通过转轴活动连接有放置杆，两组所述放置杆靠近转动杆一侧的底端皆固定有第一弹簧，且第一弹簧的底端皆固定在第一固定座的内部，所述放置杆的外部皆设置有纺织布主体，所述放置杆外壁靠近第一固定座的一侧皆固定有第一固定夹，所述放置杆外壁远离转动杆的一侧皆通过第一滑块滑动连接有第二固定夹，所述放置杆远离转动杆的一侧皆固定有第二滑块，所述装置主体内壁的左右两侧固定有与第二滑块相互配合的第二固定座，所述放置杆内部的中间位置处设置有第二弹簧，且第二弹簧的前后两端皆固定有限位块。

优选的，所述第一固定夹的内部设置有第一夹槽，所述第二固定夹的内部设置有第二夹槽，所述第一夹槽和第二夹槽的内部皆胶粘有橡胶软垫。

优选的，所述放置杆内部的上下两端设置有与第一滑块相互配合的第一滑道。

优选的，所述第二固定座设置为斜形，所述第二固定座内部设置有与第二滑块相互配合的第二滑道，且第二滑道设置为弧形。

优选的，所述放置杆内部的前后两端设置有与限位块相互配合的限位槽，所述放置杆内部的中间位置处设置有与第二弹簧相互配合的通孔。

与现有技术相比，本实用新型的有益效果是：

1、该纺织布快速烘干设备设置有转动杆、第一固定座、放置杆、第一弹簧、纺织布主体和第二滑块，当转动杆转动带动放置杆转动时，第二滑块亦在第二滑道的内部移动，因第二滑道弧形的设计，此时第二滑块向斜下方移动，以及在第一固定座内部转轴的配合下，同时带动放置杆向斜下方转动，当第二滑块从第二滑道移出时，在第一弹簧的配合下，放置杆亦恢复初始状态，通过上述设计，实现放置杆的上下转动，从而实现对纺织布主体的颠簸操作，使得纺织布主体内部的水分脱落的更快，使得烘干效果更佳，提高了装置的工作效率和实用性。

2、该纺织布快速烘干设备设置有放置杆、纺织布主体、第一固定夹、第二固定夹、第二弹簧和限位块，当需要放置纺织布主体时，首先将纺织布主体搭放在放置杆的上端，随后将纺织布主体的一端推至第一固定夹内部的第一夹槽中，随后将限位块向远离放置杆的方向拉动，使得限位块从限位槽的内部移出，随后可将第二固定夹向靠近纺织布主体的方向移动，直至第二固定夹内部的第二夹槽对纺织布主体进行夹持，松开对限位块的拉动，在第二弹簧的配合下，限位块卡合至另一限位槽的内部，实现第二固定夹的固定操作，通过上述设计，便于对纺织布主体进行夹持操作，从而使得纺织布主体不易滑落，同时可调节第二固定夹的位置，便于对不同宽度的纺织布主体进行夹持操作，提高了装置的便捷性和适应范围。

附图说明

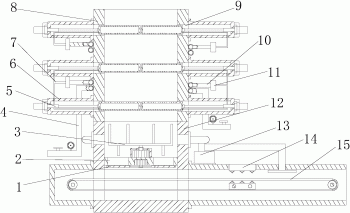

图1为本实用新型的结构正视剖面示意图；

图2为本实用新型图1中A处结构放大示意图；

图3为本实用新型下移状态装置主体、第一固定座、放置杆、第一弹簧、纺织布主体、第一固定夹、第二固定夹、第一滑块、第二滑块和第二固定座的局部结构正视剖面示意图；

图4为本实用新型图1中B处结构放大示意图；

图5为本实用新型放置杆、第二固定夹、第一滑块、第二弹簧和限位块的局部结构侧视剖面示意图。

图中：1、装置主体；2、开关；3、电机箱；4、电机；5、转动杆；6、第一固定座；7、放置杆；8、第一弹簧；9、纺织布主体；10、第一固定夹；11、第二固定夹；12、第一滑块；13、第二滑块；14、第二固定座；15、第二弹簧；16、限位块。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供的一种实施例：

一种纺织布快速烘干设备，包括装置主体1、开关2、电机箱3、电机4、转动杆5和纺织布主体9，装置主体1的左端设置有开关2，装置主体1内部的下端设置有电机箱3，且电机箱3的内部设置有电机4，电机4的顶端通过轴承活动连接有转动杆5，且转动杆5的顶端通过轴承与装置主体1的顶端活动连接，转动杆5内部的上端外壁固定有第一固定座6，且第一固定座6内部的前后两端皆通过转轴活动连接有放置杆7，两组放置杆7靠近转动杆5一侧的底端皆固定有第一弹簧8，且第一弹簧8的底端皆固定在第一固定座6的内部，放置杆7的外部皆设置有纺织布主体9，放置杆7外壁靠近第一固定座6的一侧皆固定有第一固定夹10，放置杆7外壁远离转动杆5的一侧皆通过第一滑块12滑动连接有第二固定夹11，第一固定夹10的内部设置有第一夹槽，第二固定夹11的内部设置有第二夹槽，第一夹槽和第二夹槽的内部皆胶粘有橡胶软垫，通过该设计，使得第一固定夹10和第二固定夹11对纺织布主体9的夹持更加稳固，使得夹持效果更佳，提高了装置的实用性，放置杆7内部的上下两端设置有与第一滑块12相互配合的第一滑道，通过该设计，对第二固定夹11进行限位操作，使得第二固定夹11仅可左右移动，从而使得第二固定夹11的移动更加稳固，提高了装置的稳定性。

放置杆7远离转动杆5的一侧皆固定有第二滑块13，装置主体1内壁的左右两侧固定有与第二滑块13相互配合的第二固定座14，第二固定座14设置为斜形，第二固定座14内部设置有与第二滑块13相互配合的第二滑道，且第二滑道设置为弧形，通过该设计，对第二滑块13进行引导操作，使得第二滑块13可在第二滑道的内部向斜下方移动，通过第二滑块13带动放置杆7同步转动，当第二滑块13从第二滑道内部移出，第一弹簧8推动放置杆7恢复初始状态，通过上述操作，放置杆7带动纺织布主体9上下颠簸，从而便于纺织布主体9内部水分从纺织布主体9内部移出，提高了装置的工作效率，放置杆7内部的中间位置处设置有第二弹簧15，且第二弹簧15的前后两端皆固定有限位块16，放置杆7内部的前后两端设置有与限位块16相互配合的限位槽，放置杆7内部的中间位置处设置有与第二弹簧15相互配合的通孔，通过该设计，可对多组位置的限位块16进行限位操作，从而实现第二固定夹11多种位置的固定，便于对不同宽度的纺织布主体9进行夹持操作，提高了装置的适应范围。

工作原理：当纺织布主体9需要转动时，首先外接电源，随后打开开关2,电机4开始工作，带动转动杆5顺时针转动，转动杆5带动放置杆7同步顺时针转动，此时第二滑块13跟随放置杆7在第二滑道的内部向斜下方移动，第一弹簧8呈压缩蓄力状态，直至第二滑块13从第二滑道的内部移出，此时在第一弹簧8的配合下，推动放置杆7向上转动，放置杆7恢复初始状态，实现对纺织布主体9的颠簸操作。

当需要放置纺织布主体9时，首先纺织布主体9搭放在放置杆7的上端，随后将纺织布主体9的一端放置在第一固定夹10内部的第一夹槽中，随后将限位块16向远离第二弹簧15的方向拉动，此时第二弹簧15呈拉伸蓄力状态，直至限位块16从限位槽的内部移出，随后向靠近纺织布主体9的方向移动第二固定夹11，直至第二固定夹11内部的第一夹槽对纺织布主体9远离转动杆5的一端进行夹持操作，此时松开对限位块16的拉动，在第二弹簧15的配合下，限位块16将再次卡合至另一限位槽的内部，实现第二固定夹11的再次固定操作，通过第一固定夹10和第二固定夹11实现对纺织布主体9的夹持操作，操作到此结束。
