专利摘要

本实用新型涉及展示屏技术领域，且公开了一种小区用智能展示屏，包括外护管，所述外护管的外部固定连接有托板，所述托板正面活动连接有套管，所述套管的正面固定连接有固定层板，所述固定层板的正面固定连接有定位板，所述定位板的正面啮合有第一传动齿轮，所述第一传动齿轮的内侧固定连接有传动轴。该小区用智能展示屏，通过固定螺丝使外护板和固定架固定在一起，保证看板的稳定性，启动驱动电机带动活动盘旋转，从而使第一传动齿轮和定位板啮合，在第一传动齿轮和定位板啮合的作用下使看板在外护管的外部运动，多个看板上可以同时播放不同的信息，增加信息传播效率的同时可以减少纸张的使用，避免浪费。

权利要求

1.一种小区用智能展示屏，包括外护管(1)，其特征在于：所述外护管(1)的外部固定连接有托板(2)，所述托板(2)正面活动连接有套管(3)，所述套管(3)的正面固定连接有固定层板(13)，所述固定层板(13)的正面固定连接有定位板(4)，所述定位板(4)的正面啮合有第一传动齿轮(5)，所述第一传动齿轮(5)的内侧固定连接有传动轴(6)，所述传动轴(6)的外部活动连接有转轴(8)，所述传动轴(6)远离第一传动齿轮(5)的一端固定连接有第二传动齿轮(7)，所述第二传动齿轮(7)的外部啮合有活动盘(9)，所述活动盘(9)的内侧固定连接有支撑架(10)，所述支撑架(10)的内部固定连接有活动轴(11)，所述活动轴(11)的一端固定安装有驱动电机(12)，所述固定层板(13)的外部焊接有固定架(14)，所述固定架(14)的内部固定安装有看板(17)，所述固定架(14)的外部固定连接有外护板(15)，所述外护板(15)的外部螺纹连接有固定螺丝(16)。

2.根据权利要求1所述的一种小区用智能展示屏，其特征在于：所述外护管(1)和托板(2)为一个整体，外护管(1)的左右两侧均开设有圆形通孔。

3.根据权利要求1所述的一种小区用智能展示屏，其特征在于：所述套管(3)、固定层板(13)和定位板(4)为一个整体，所述固定层板(13)的直径大于套管(3)的直径，所述定位板(4)呈环状，且定位板(4)的正面等距离开设有啮合槽。

4.根据权利要求1所述的一种小区用智能展示屏，其特征在于：所述活动盘(9)呈环状，且活动盘(9)的正面等距离开设有啮合槽，所述支撑架(10)呈十字状，且支撑架(10)正面的中部开设有固定孔。

5.根据权利要求1所述的一种小区用智能展示屏，其特征在于：所述固定架(14)呈“C”状，且支撑架(10)的数量为四个，四个支撑架(10)等距离分布在固定层板(13)的外部。

6.根据权利要求1所述的一种小区用智能展示屏，其特征在于：所述固定螺丝(16)的一端贯穿外护板(15)并延伸至支撑架(10)的内部，所述驱动电机(12)和看板(17)电连接。

说明书

技术领域

本实用新型涉及展示屏技术领域，具体为一种小区用智能展示屏。

背景技术

户外显示屏系统由计算机专用设备、显示屏幕、视频输入端口和系统软件等组成，计算机及专用设备直接决定了系统的作用，可根据用户对系统的不同要求选择不同的类型，显示屏的控制电路接收来自计算机的显示信号，驱动LED发光产生画面，并通过增加功放、音箱输出声音。

小区的物业或者社区管理者在给住户发送通知或者信息时，只能在楼栋张贴告示来进行信息的传播，这种方式不仅浪费纸张，而且纸张粘上之后很难接下，需要人工花时间清理，花费的时间和力气的非常大，故而提出一种小区用智能展示屏来解决上述所提出的问题。

实用新型内容

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种小区用智能展示屏，具备利用智能化展示屏来增加信息传播速度的优点，解决了只能在楼栋张贴告示来进行信息的传播，这种方式不仅浪费纸张，而且纸张粘上之后很难接下，需要人工花时间清理，花费的时间和力气的非常大的问题。

(二)技术方案

为实现上述利用智能化展示屏来增加信息传播速度的目的，本实用新型提供如下技术方案：一种小区用智能展示屏，包括外护管，所述外护管的外部固定连接有托板，所述托板正面活动连接有套管，所述套管的正面固定连接有固定层板，所述固定层板的正面固定连接有定位板，所述定位板的正面啮合有第一传动齿轮，所述第一传动齿轮的内侧固定连接有传动轴，所述传动轴的外部活动连接有转轴，所述传动轴远离第一传动齿轮的一端固定连接有第二传动齿轮，所述第二传动齿轮的外部啮合有活动盘，所述活动盘的内侧固定连接有支撑架，所述支撑架的内部固定连接有活动轴，所述活动轴的一端固定安装有驱动电机，所述固定层板的外部焊接有固定架，所述固定架的内部固定安装有看板，所述固定架的外部固定连接有外护板，所述外护板的外部螺纹连接有固定螺丝。

优选的，所述外护管和托板为一个整体，外护管的左右两侧均开设有圆形通孔。

优选的，所述套管、固定层板和定位板为一个整体，所述固定层板的直径大于套管的直径，所述定位板呈环状，且定位板的正面等距离开设有啮合槽。

优选的，所述活动盘呈环状，且活动盘的正面等距离开设有啮合槽，所述支撑架呈十字状，且支撑架正面的中部开设有固定孔。

优选的，所述固定架呈“C”状，且支撑架的数量为四个，四个支撑架等距离分布在固定层板的外部。

优选的，所述固定螺丝的一端贯穿外护板并延伸至支撑架的内部，所述驱动电机和看板电连接。

(三)有益效果

与现有技术相比，本实用新型提供了一种小区用智能展示屏，具备以下有益效果：

该小区用智能展示屏，通过将多个看板安装在固定架内，再利用固定螺丝使外护板和固定架固定在一起，保证看板的稳定性，启动驱动电机带动活动轴旋转，活动轴在旋转的过程中带动活动盘旋转，活动盘和第二传动齿轮啮合使传动轴在转轴的内部运动，从而使第一传动齿轮和定位板啮合，在第一传动齿轮和定位板啮合的作用下使套管在外护管的外部运动，从而使看板在外护管的外部运动，多个看板上可以同时播放不同的信息，增加信息传播效率的同时可以减少纸张的使用，避免浪费。

附图说明

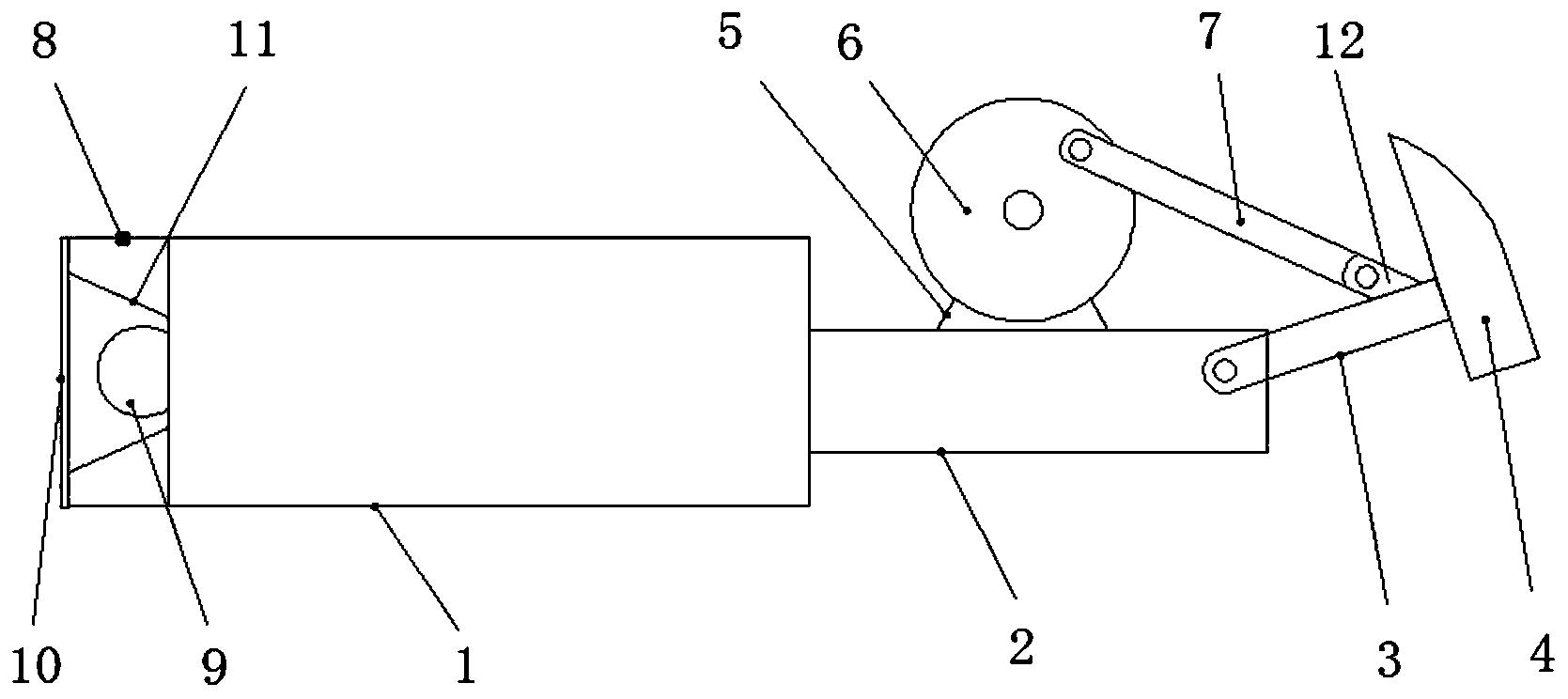

图1为本实用新型结构主视图；

图2为本实用新型结构侧视图。

图中：1外护管、2托板、3套管、4定位板、5第一传动齿轮、6传动轴、7第二传动齿轮、8转轴、9活动盘、10支撑架、11活动轴、12驱动电机、13固定层板、14固定架、15外护板、16固定螺丝、17看板。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-2，一种小区用智能展示屏，包括外护管1，外护管1和托板2为一个整体，外护管1的左右两侧均开设有圆形通孔，外护管1的外部固定连接有托板2，托板2正面活动连接有套管3，套管3、固定层板13和定位板4为一个整体，套管3的正面固定连接有固定层板13，固定层板13的直径大于套管3的直径，固定层板13的正面固定连接有定位板4，定位板4呈环状，且定位板4的正面等距离开设有啮合槽，定位板4的正面啮合有第一传动齿轮5，第一传动齿轮5的内侧固定连接有传动轴6，传动轴6的外部活动连接有转轴8，传动轴6远离第一传动齿轮5的一端固定连接有第二传动齿轮7，第二传动齿轮7的外部啮合有活动盘9，活动盘9呈环状，且活动盘9的正面等距离开设有啮合槽，活动盘9的内侧固定连接有支撑架10，支撑架10呈十字状，且支撑架10正面的中部开设有固定孔，支撑架10的内部固定连接有活动轴11，活动轴11的一端固定安装有驱动电机12，驱动电机12的型号可为40A2A01030-SC0，固定层板13的外部焊接有固定架14，固定架14呈“C”状，且支撑架10的数量为四个，四个支撑架10等距离分布在固定层板13的外部，固定架14的内部固定安装有看板17，固定架14的外部固定连接有外护板15，外护板15的外部螺纹连接有固定螺丝16，固定螺丝16的一端贯穿外护板15并延伸至支撑架10的内部，驱动电机12和看板17电连接，电路中有变压器对电压进行调节，无需担心用电器电压不同的问题，本实用新型中，该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，从而达到了利用智能化展示屏来增加信息传播速度的目的。

综上所述，该小区用智能展示屏，通过将多个看板17安装在固定架14内，再利用固定螺丝16使外护板15和固定架14固定在一起，保证看板17的稳定性，启动驱动电机12带动活动轴11旋转，活动轴11在旋转的过程中带动活动盘9旋转，活动盘9和第二传动齿轮7啮合使传动轴6在转轴8的内部运动，从而使第一传动齿轮5和定位板4啮合，在第一传动齿轮5和定位板4啮合的作用下使套管3在外护管1的外部运动，从而使看板17在外护管1的外部运动，多个看板17上可以同时播放不同的信息，增加信息传播效率的同时可以减少纸张的使用，避免浪费，从而解决了只能在楼栋张贴告示来进行信息的传播，这种方式不仅浪费纸张，而且纸张粘上之后很难接下，需要人工花时间清理，花费的时间和力气的非常大的问题。
