专利摘要

本实用新型涉及一种水利工程用的栅栏，解决了现有水利工程用的栅栏无法过滤杂质以及不稳固的问题，现提出如下方案，其包括前支撑柱、后支撑柱、过滤网和横杆，左侧前支撑柱中间固定连接有电机室，电机室底部固定连接有电机，电机电机轴固定连接有主动齿，主动齿中间贯通固定连接有第一轴杆，第一轴杆中间贯通固定连接有第一滚筒，主动齿与从动齿啮合，从动齿中间贯通固定连接有第二轴杆。本实用新型由于前支撑柱和后支撑柱底部设置柱钉，以及设置固定块和钢索绳，使得栅栏固定在水中的过程更加的牢固和稳定，防止由于水流速过高，导致栅栏倾倒，从而无法工作，增加了栅栏的牢固性。

权利要求

1.一种水利工程用的栅栏，其特征在于，包括前支撑柱(1)、后支撑柱(13)、过滤网(14)和横杆(15)；

左侧前支撑柱(1)中间固定连接有电机室(2)，电机室(2)底部固定连接有电机(3)，电机(3)电机轴固定连接有主动齿(5)，主动齿(5)中间贯通固定连接有第一轴杆(4)，第一轴杆(4)中间贯通固定连接有第一滚筒(6)，主动齿(5)与从动齿(8)啮合，从动齿(8)中间贯通固定连接有第二轴杆(9)，第二轴杆(9)中间贯通固定连接有第二滚筒(10)，第一滚筒(6)和第二滚筒(10)外侧壁均匀固定连接有刀齿(7)；

前支撑柱(1)外侧壁后方固定连接有连接杆(21)，连接杆(21)外侧壁固定连接有后支撑柱(13)，左右两侧后支撑柱(13)外侧壁中间固定连接有过滤网(14)，左右两侧后支撑柱(13)外侧壁顶端固定连接有横杆(15)，横杆(15)外侧壁顶端固定连接有滑槽(16)，滑槽(16)外侧壁顶端滑动连接有滑块(17)，滑块(17)外侧壁左侧固定连接有电推杆(19)，滑块(17)中间贯通连接有刮杆(18)，刮杆(18)外侧壁固定连接有刷丝(20)，左侧后支撑柱(13)外侧壁固定连接有接收器(24)，前支撑柱(1)和后支撑柱(13)外侧壁底部固定连接有柱钉(23)，右侧后支撑柱(13)外侧壁固定连接有存污箱(22)，电机(3)和电推杆(19)与外部电源电性连接。

2.根据权利要求1所述的一种水利工程用的栅栏，其特征在于，电推杆(19)型号为XTL1200,且电推杆(19)与接收器(24)电性连接。

3.根据权利要求1所述的一种水利工程用的栅栏，其特征在于，电机室(2)外侧壁左侧贯通连接有轴承。

4.根据权利要求1所述的一种水利工程用的栅栏，其特征在于，前支撑柱(1)和后支撑柱(13)外侧壁中间偏下固定连接有固定块(11)。

5.根据权利要求1所述的一种水利工程用的栅栏，其特征在于，固定块(11)固定连接有钢索绳(12)。

说明书

技术领域

本实用新型涉及水利工程技术领域，尤其涉及水利工程用的栅栏。

背景技术

随着社会的不断发展，以及我国经济的发展与科技水平的进步, 其综合国力和国际地位得到显著提升，在发展形势良好的情况下,现代化设施逐渐完善,而水利工程建设也得到了相应的发展，也逐渐得到了人们的关注，其中对于水利工程用的栅栏也得到了广泛的应用，但是现有的水利工程用的栅栏仍旧存在很多问题，因此需要人们进一步的研究。

现有专利(公告号：CN107761682A)一种水利工程用栅栏，包括栅栏主体，所述栅栏主体的正前面设有前栅网，所述前栅网的表面设有加强筋板，所述加强筋板的表面设有扣槽，所述扣槽的表面扣接有杂物钩齿，所述栅栏主体的正后面设有后栅网，所述后栅网的上方设有电动机，所述电动机的左侧和右侧均设有转轴，所述后栅网的表面设有搅拌栅栏，所述前栅网与后栅网的连接处设有固定螺栓，所述栅栏主体左侧和右侧侧壁的下放设有固定桩，所述栅栏主体的底部设有基座。

在实现本实用新型过程中，发明人发现现有技术中至少存在如下问题没有得到解决：1、目前现有的水利工程用的栅栏在使用过程中由于水中存在很多杂质，导致水闸门堵塞，使得栅栏的实用性变差；2、现有的栅栏在使用过程中，由于水的冲力比较大，导致栅栏容易造成倾倒现象产生，影响其发展前景。

实用新型内容

本实用新型提出的一种水利工程用的栅栏，解决了现有水利工程用的栅栏无法过滤杂质以及不稳固的问题。

为了实现上述目的，本实用新型采用了如下技术方案：

一种水利工程用的栅栏，包括前支撑柱、后支撑柱、过滤网和横杆；

左侧前支撑柱中间固定连接有电机室，电机室底部固定连接有电机，电机电机轴固定连接有主动齿，主动齿中间贯通固定连接有第一轴杆，第一轴杆中间贯通固定连接有第一滚筒，主动齿与从动齿啮合，从动齿中间贯通固定连接有第二轴杆，第二轴杆中间贯通固定连接有第二滚筒，第一滚筒和第二滚筒外侧壁均匀固定连接有刀齿；

前支撑柱外侧壁后方固定连接有连接杆，连接杆外侧壁固定连接有后支撑柱，左右两侧后支撑柱外侧壁中间固定连接有过滤网，左右两侧后支撑柱外侧壁顶端固定连接有横杆，横杆外侧壁顶端固定连接有滑槽，滑槽外侧壁顶端滑动连接有滑块，滑块外侧壁左侧固定连接有电推杆，滑块中间贯通连接有刮杆，刮杆外侧壁固定连接有刷丝，左侧后支撑柱外侧壁固定连接有接收器，前支撑柱和后支撑柱外侧壁底部固定连接有柱钉，右侧后支撑柱外侧壁固定连接有存污箱，电机和电推杆与外部电源电性连接。

优选的，电推杆型号为XTL,且电推杆与接收器电性连接。

优选的，电机室外侧壁左侧贯通连接有轴承。

优选的，前支撑柱和后支撑柱外侧壁中间偏下固定连接有固定块。

优选的，固定块固定连接有钢索绳。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过前支撑柱上设置电机，电机带动主动齿转动，主动齿带动第一轴杆转动，第一轴杆带动第一滚筒转动，主动齿通过啮合带动从动齿转动，从动齿带动第二轴杆转动，第二轴杆带动第二滚筒转动，第一滚筒和第二滚筒带动刀齿转动，从而水中的杂质和大颗粒的垃圾进行搅碎，防止大颗粒垃圾堵塞过滤网，在通过后支撑柱的过滤网将杂质进一步的过滤，通过电推杆带动滑块在滑槽中移动，从而滑块带动挂杆和刷丝在过滤网上进行移动清理，最后将杂质清理至存污箱中，通过双重清理杂质的作用，使得栅栏对水中杂质的清理效果更加的有效，防止后续水闸门的堵塞，导致工作人员浪费多余的精力和时间去清理，进一步的增加了栅栏的实用性，扩大了栅栏的使用效果，增加了栅栏的发展前景；

2、本实用新型由于前支撑柱和后支撑柱底部设置柱钉，以及设置固定块和钢索绳，使得栅栏固定在水中的过程更加的牢固和稳定，防止由于水流速过高，导致栅栏倾倒，从而无法工作，增加了栅栏的牢固性；

3、本实用新型通过设置主动齿小于从动齿的直径，由于齿轮之间转动比的作用，节省了电机需要消耗的能量，起到节能的作用。

附图说明

图1为本实用新型提出的一种水利工程用的栅栏的第一主视剖视图；

图2为本实用新型提出的一种水利工程用的栅栏的第二主视剖视结构示意图；

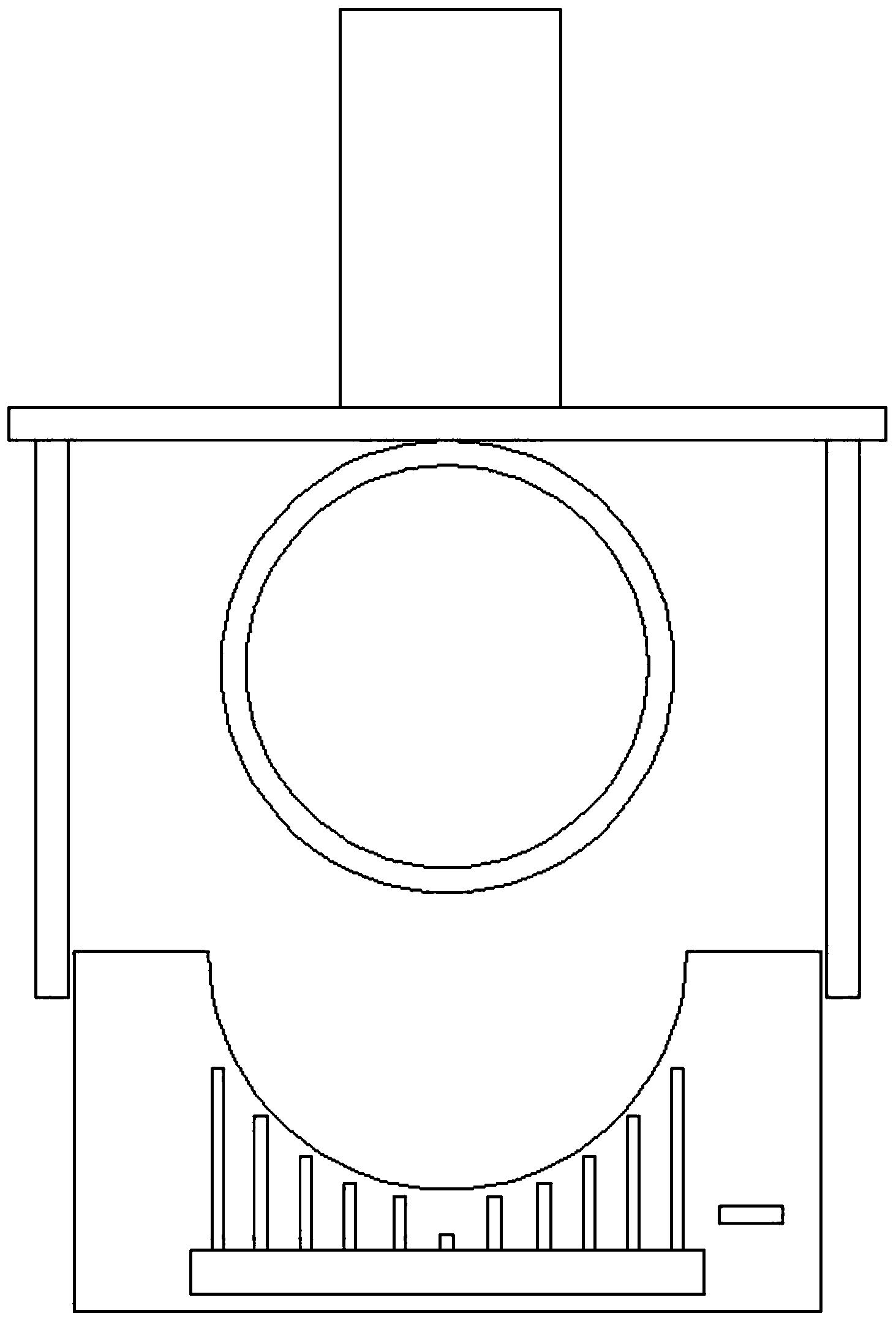

图3为本实用新型提出的一种水利工程用的栅栏的俯视结构示意图。

图中：1、前支撑柱；2、电机室；3、电机；4、第一轴杆；5、主动齿；6、第一滚筒；7、刀齿；8、从动齿；9、第二轴杆；10、第二滚筒；11、固定块；12、钢索绳；13、后支撑柱；14、过滤网；15、横杆；16、滑槽；17、滑块；18、刮杆；19、电推杆；20、刷丝；21、连接杆；22、存污箱；23、柱钉；24、接收器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-2，一种水利工程用的栅栏，包括前支撑柱1、后支撑柱13、过滤网14和横杆15；

左侧前支撑柱1中间固定连接有电机室2，电机室2底部固定连接有电机3，电机3电机轴固定连接有主动齿5，主动齿5中间贯通固定连接有第一轴杆4，第一轴杆4中间贯通固定连接有第一滚筒6，主动齿5与从动齿8啮合，从动齿8中间贯通固定连接有第二轴杆9，第二轴杆9中间贯通固定连接有第二滚筒10，第一滚筒6和第二滚筒10外侧壁均匀固定连接有刀齿7；

前支撑柱1外侧壁后方固定连接有连接杆21，连接杆21外侧壁固定连接有后支撑柱13，左右两侧后支撑柱13外侧壁中间固定连接有过滤网14，左右两侧后支撑柱13外侧壁顶端固定连接有横杆15，横杆15外侧壁顶端固定连接有滑槽16，滑槽16外侧壁顶端滑动连接有滑块17，滑块17外侧壁左侧固定连接有电推杆19，滑块17中间贯通连接有刮杆18，刮杆18外侧壁固定连接有刷丝20，左侧后支撑柱13外侧壁固定连接有接收器24，前支撑柱1和后支撑柱13外侧壁底部固定连接有柱钉23，右侧后支撑柱13外侧壁固定连接有存污箱22，电机3和电推杆19与外部电源电性连接。

本实施例中如图1、图2和图3所示通过前支撑柱上设置电机3，电机3带动主动齿5转动，主动齿5带动第一轴杆4转动，第一轴杆 4带动第一滚筒6转动，主动齿5通过啮合带动从动齿8转动，从动齿8带动第二轴杆9转动，第二轴杆9带动第二滚筒10转动，第一滚筒6和第二滚筒10带动刀齿7转动，从而水中的杂质和大颗粒的垃圾进行搅碎，防止大颗粒垃圾堵塞过滤网，在通过后支撑柱13的过滤网14将杂质进一步的过滤，通过电推杆19带动滑块17在滑槽中移动，从而滑块17带动挂杆18和刷丝20在过滤网14上进行移动清理，最后将杂质清理至存污箱22中，通过双重清理杂质的作用，使得栅栏对水中杂质的清理效果更加的有效，防止后续水闸门的堵塞，导致工作人员浪费多余的精力和时间去清理，进一步的增加了栅栏的实用性，扩大了栅栏的使用效果，增加了栅栏的发展前景。

其中，电推杆19型号为XTL1200,且电推杆19与接收器24电性连接。

其中，电机室2外侧壁左侧贯通连接有轴承。

其中，前支撑柱1和后支撑柱13外侧壁中间偏下固定连接有固定块11。

其中，固定块11固定连接有钢索绳12。

本实用新型使用时：首先工作人员通过柱钉23、固定块11和钢索绳12的作用将前支撑柱1和后支撑柱13固定在指定位置，打开电机3电源，电机3带动主动齿5转动，主动齿5带动第一轴杆4转动，第一轴杆4带动第一滚筒6转动，主动齿5通过啮合带动从动齿8转动，从动齿8带动第二轴杆9转动，第二轴杆9带动第二滚筒10转动，第一滚筒6和第二滚筒10带动刀齿7转动，将水中杂质搅碎，然后通过后支撑柱13的过滤网14将杂质进一步的过滤，工作人员通过遥控器向接收器发送工作指令，接收器接受指令后控制电推杆19 的长度，通过电推杆19带动滑块17在滑槽16中移动，从而滑块17 带动挂杆18和刷丝20在过滤网14上进行移动清理，最后将杂质清理至存污箱22中。
