专利摘要

本实用新型公开了一种化妆品加工用原料混合装置，包括机壳，所述机壳的底部固定设置有固定机构，所述机壳右侧的底部连通有出料管，所述机壳左侧的顶部连通有进料管，所述机壳的顶部固定连接有电机箱，所述电机箱内壁的后侧固定连接有第一电机，所述第一电机的输出端固定连接有第一转动杆。本实用新型通过设置机壳、固定机构、第一底座、第一支撑杆、第二底座、第二支撑杆、第三底座、第三支撑杆、出料管、进料管、电机箱、第一电机、第一转动杆、第二转动杆、卡紧块、连接杆、第二电机、活动柱、扇叶、固定块、活动槽、滑动槽和小孔的配合使用，具备使原料搅拌装置在运行时更加稳定和化妆品搅拌更加均匀的优点。

权利要求

1.一种化妆品加工用原料混合装置，包括机壳(1)，其特征在于：所述机壳(1)的底部设置有固定机构(2)，所述机壳(1)右侧的底部连通有出料管(3)，所述机壳(1)左侧的顶部连通有进料管(4)，所述机壳(1)的顶部固定连接有电机箱(5)，所述电机箱(5)内壁的后侧固定连接有第一电机(6)，所述第一电机(6)的输出端固定连接有第一转动杆(7)，所述第一转动杆(7)远离第一电机(6)的一端通过第一转轴活动连接有第二转动杆(8)，所述第二转动杆(8)远离第一转动杆(7)的一端通过第二转轴活动连接有卡紧块(9)，所述卡紧块(9)的左侧固定连接有连接杆(10)，所述连接杆(10)的表面固定连接有固定块(14)，所述连接杆(10)贯穿至电机箱(5)的左侧与第二电机(11)的左侧固定连接，所述第二电机(11)的输出端与活动柱(12)的顶部固定连接，所述活动柱(12)贯穿机壳(1)并延伸至机壳的内部，所述活动柱(12)表面的两侧均固定连接有扇叶(13)。

2.如权利要求1所述的一种化妆品加工用原料混合装置，其特征在于：所述固定机构(2)包括第一底座(201)，所述第一底座(201)表面的右侧固定连接有第一支撑杆(202)，所述第一支撑杆(202)远离第一底座(201)的一端固定连接有第二底座(203)，所述第二底座(203)表面的左侧固定连接有第二支撑杆(204)，所述第二支撑杆(204)远离第二底座(203)的一端固定连接有第三底座(205)，所述第三底座(205)表面的左侧固定连接有第三支撑杆(206)，所述第三支撑杆(206)远离第三底座(205)的一端与第一底座(201)的表面固定连接，所述第一底座(201)、第二底座(203)和第三底座(205)的顶部均与机壳(1)的底部固定连接。

3.如权利要求1所述的一种化妆品加工用原料混合装置，其特征在于：所述机壳(1)的顶部开设有与第二电机(11)输出端配合使用的活动槽(15)，所述活动槽(15)形状为圆形。

4.如权利要求1所述的一种化妆品加工用原料混合装置，其特征在于：所述电机箱(5)的左侧开设有与连接杆(10)配合使用的滑动槽(16)。

5.如权利要求1所述的一种化妆品加工用原料混合装置，其特征在于：所述扇叶(13)的表面开设有小孔(17)，所述小孔(17)的数量为若干，且均匀分布于扇叶(13)的表面。

6.如权利要求2所述的一种化妆品加工用原料混合装置，其特征在于：所述第一底座(201)、第二底座(203)和第三底座(205)均匀分布于机壳(1)的底部。

说明书

技术领域

本实用新型属于化妆品技术领域，尤其涉及一种化妆品加工用原料混合装置。

背景技术

化妆品常用原料化妆品主要用各种原料经过配制加工而成的一种复杂的混合物，现在世界上用做化妆品的原料有4000多种，化妆品的原料种类多，有油脂、蜡类、保湿剂、防晒剂、表面活性剂、天然和合成的有机物、香精香料、色素、防腐剂和添加剂等等。

化妆品在加工时需要用到原料混合装置，现有技术存在的问题是：原料混合装置在搅拌时搅拌不均匀，化妆品不能很好的融合，影响化妆品的质量，及搅拌过程中电机高速旋转，导致原料搅拌装置晃动，不方便使用者使用，从而降低了原料搅拌装置的实用性。

实用新型内容

针对现有技术存在的问题，本实用新型提供了一种化妆品加工用原料混合装置，具备使原料搅拌装置在运行时稳定和化妆品搅拌更加均匀的优点，解决了现有原料混合装置在搅拌时搅拌不均匀，化妆品不能很好的融合，影响化妆品的质量，及搅拌过程中电机高速旋转，导致原料搅拌装置晃动的问题。

本实用新型是这样实现的，一种化妆品加工用原料混合装置，包括机壳，所述机壳的底部设置有固定机构，所述机壳右侧的底部连通有出料管，所述机壳左侧的顶部连通有进料管，所述机壳的顶部固定连接有电机箱，所述电机箱内壁的后侧固定连接有第一电机，所述第一电机的输出端固定连接有第一转动杆，所述第一转动杆远离第一电机的一端通过第一转轴活动连接有第二转动杆，所述第二转动杆远离第一转动杆的一端通过第二转轴活动连接有卡紧块，所述卡紧块的左侧固定连接有连接杆，所述连接杆的表面固定连接有固定块，所述连接杆贯穿至电机箱的左侧与第二电机固定连接，所述第二电机的输出端与活动柱的顶部固定连接，所述活动柱贯穿机壳并延伸至机壳的内部，所述活动柱表面的两侧均固定连接有扇叶。

作为本实用新型优选的，所述固定机构包括第一底座，所述第一底座表面的右侧固定连接有第一支撑杆，所述第一支撑杆远离第一底座的一端固定连接有第二底座，所述第二底座表面的左侧固定连接有第二支撑杆，所述第二支撑杆远离第二底座的一端固定连接有第三底座，所述第三底座表面的左侧固定连接有第三支撑杆，所述第三支撑杆远离第三底座的一端与第一底座的表面固定连接，所述第一底座、第二底座和第三底座的顶部均与机壳的底部固定连接。

作为本实用新型优选的，所述机壳的顶部开设有与第二电机输出端配合使用的活动槽，所述活动槽形状为圆形。

作为本实用新型优选的，所述电机箱的左侧开设有与连接杆配合使用的滑动槽。

作为本实用新型优选的，所述扇叶的表面开设有小孔，所述小孔的数量为若干，且均匀分布于扇叶的表面。

作为本实用新型优选的，所述第一底座、第二底座和第三底座均匀分布于机壳的底部。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置机壳、固定机构、第一底座、第一支撑杆、第二底座、第二支撑杆、第三底座、第三支撑杆、出料管、进料管、电机箱、第一电机、第一转动杆、第二转动杆、卡紧块、连接杆、第二电机、活动柱、扇叶、固定块、活动槽、滑动槽和小孔的配合使用，具备使原料搅拌装置在运行时稳定和化妆品搅拌更加均匀的优点。

2、本实用新型通过设置固定机构，能够使原料混合装置在运行时更加稳定，从而使化妆品搅拌更加均匀。

3、本实用新型通过设置活动槽，能够与第二电机的输出端配合使用，能够与第二电机的输出端配合使用，使原料混合装置搅拌时可以使第二电机上下移动带动扇叶将化妆品搅拌更加均匀。

4、本实用新型通过设置滑动槽，能够与连接杆配合使用，对第二电机上下移动起到限位作用，使其移动时更加稳定。

5、本实用新型通过设置小孔，能够使第二电机在运行时减小磨损，从而延长第二电机使用寿命。

6、本实用新型通过设置第一底座、第二底座和第三底座，能够使原料混合装置在搅拌时更加稳定，不会因为第二电机搅拌浓稠的化妆品时发生晃动现象。

附图说明

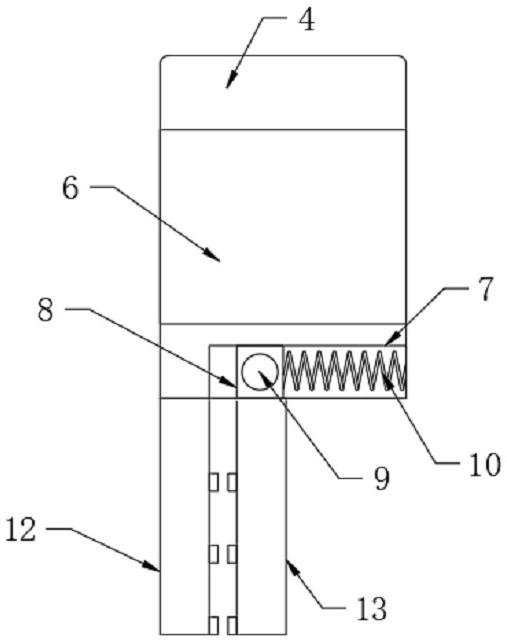

图1是本实用新型实施例提供的结构示意图；

图2是本实用新型实施例提供原料混合装置的剖视图；

图3是本实用新型实施例提供图2中A处局部放大图。

图中：1、机壳；2、固定机构；201、第一底座；202、第一支撑杆；203、第二底座；204、第二支撑杆；205、第三底座；206、第三支撑杆；3、出料管；4、进料管；5、电机箱；6、第一电机；7、第一转动杆；8、第二转动杆；9、卡紧块；10、连接杆；11、第二电机；12、活动柱；13、扇叶；14、固定块；15、活动槽；16、滑动槽；17、小孔。

具体实施方式

为能进一步了解本实用新型的发明内容、特点及功效，兹例举以下实施例，并配合附图详细说明如下。

下面结合附图对本实用新型的结构作详细的描述。

如图1至图3所示，本实用新型实施例提供的一种化妆品加工用原料混合装置，包括机壳1，机壳1的底部设置有固定机构2，机壳1右侧的底部连通有出料管3，机壳1左侧的顶部连通有进料管4，机壳1的顶部固定连接有电机箱5，电机箱5内壁的后侧固定连接有第一电机6，第一电机6的输出端固定连接有第一转动杆7，第一转动杆7远离第一电机6的一端通过第一转轴活动连接有第二转动杆8，第二转动杆8远离第一转动杆7的一端通过第二转轴活动连接有卡紧块9，卡紧块9的左侧固定连接有连接杆10，连接杆10的表面固定连接有固定块14，连接杆10贯穿至电机箱5的左侧与第二电机11固定连接，第二电机11的输出端与活动柱12的顶部固定连接，活动柱12贯穿机壳1并延伸至机壳1的内部，活动柱12表面的两侧均固定连接有扇叶13。

参考图1，固定机构2包括第一底座201，第一底座201表面的右侧固定连接有第一支撑杆202，第一支撑杆202远离第一底座201的一端固定连接有第二底座203，第二底座203表面的左侧固定连接有第二支撑杆204，第二支撑杆204远离第二底座203的一端固定连接有第三底座205，第三底座205表面的左侧固定连接有第三支撑杆206，第三支撑杆206远离第三底座205的一端与第一底座201的表面固定连接，第一底座201、第二底座203和第三底座205的顶部均与机壳1的底部固定连接。

采用上述方案：通过设置固定机构2，能够使原料混合装置在运行时更加稳定，从而使化妆品搅拌更加均匀。

参考图3，机壳1的顶部开设有与第二电机11输出端配合使用的活动槽15，活动槽15形状为圆形。

采用上述方案：通过设置活动槽15，能够与第二电机11的输出端配合使用，能够与第二电机11的输出端配合使用，使原料混合装置搅拌时可以使第二电机11上下移动带动扇叶13将化妆品搅拌更加均匀。

参考图3，电机箱5的左侧开设有与连接杆10配合使用的滑动槽16。

采用上述方案：通过设置滑动槽16，能够与连接杆10配合使用，对第二电机11上下移动起到限位作用，使其移动时更加稳定。

参考图2，扇叶13的表面开设有小孔17，小孔17的数量为若干，且均匀分布于扇叶13的表面。

采用上述方案：通过设置小孔17，能够使第二电机11在运行时减小磨损，从而延长第二电机11使用寿命。

参考图1，第一底座201、第二底座203和第三底座205均匀分布于机壳1的底部。

采用上述方案：通过设置第一底座201、第二底座203和第三底座205，能够使原料混合装置在搅拌时更加稳定，不会因为第二电机11搅拌浓稠的化妆品时发生晃动现象。

本实用新型的工作原理：

在使用时，将化妆品原料通过进料管4放入原料混合装置内部，启动第二电机11通过与活动柱12固定连接带动扇叶13旋转进行搅拌，同时第一电机6旋转带动第一转动杆7旋转，旋转的第一转动杆7通过转轴推动第二转动杆8上下移动，从而带动卡紧块9，卡紧块9上下移动时，与卡紧块9固定连接的连接杆10带动第二电机11上下移动，从而使化妆品搅拌更加均匀。

综上所述：该化妆品加工用原料混合装置，通过设置机壳1、固定机构2、第一底座201、第一支撑杆202、第二底座203、第二支撑杆204、第三底座205、第三支撑杆206、出料管3、进料管4、电机箱5、第一电机6、第一转动杆7、第二转动杆8、卡紧块9、连接杆10、第二电机11、活动柱12、扇叶13、固定块14、活动槽15、滑动槽16和小孔17的配合使用，解决了原料混合装置在搅拌时搅拌不均匀，化妆品不能很好的融合，影响化妆品的质量，及搅拌过程中电机高速旋转，导致原料搅拌装置晃动，不方便使用者使用，从而降低了原料搅拌装置的实用性。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
