专利摘要

本实用新型提供了一种用于阀门生产的固定装置，属于阀门生产技术领域，包括U型机架、支撑脚、螺纹杆、手柄、挡板和活动块，螺纹杆的外端固定连接有手柄，手柄的表面套接有橡胶保护套，螺纹杆的表面活动连接有活动块，套环的内侧固定连接有置物板,置物板的内侧设置有卡块和卡槽，连接杆的顶部规定连接有第一弧形夹块，第一弧形夹块的内侧设置有活动槽，活动槽的内部设置有缓冲弹簧，缓冲弹簧的外侧设置有推动杆，推动杆的内侧固定连接有第二弧形夹块；本实用新型节能环保、稳定牢固，通过螺纹杆的转动，会使得活动块带动第一弧形夹块和第二弧形夹块进行位置上的调整，以便能够适用于不同规格的阀门，大幅度地提高了该装置的实用性。

权利要求

1.一种用于阀门生产的固定装置，包括U型机架(1)、支撑脚(2)、螺纹杆(3)、手柄(4)、挡板(5)和活动块(6)，其特征在于，所述U型机架(1)的底部固定连接有支撑脚(2)，所述U型机架(1)的顶部固定连接有挡板(5)，所述挡板(5)的两侧活动连接有螺纹杆(3)，所述螺纹杆(3)的外端固定连接有手柄(4)，所述手柄(4)的表面套接有橡胶保护套(17)，所述螺纹杆(3)的表面活动连接有活动块(6)，所述活动块(6)的顶部固定连接有连接杆(7)，所述连接杆(7)的表面固定连接有套环(8)，所述套环(8)的内侧固定连接有置物板(9),所述置物板(9)的内侧设置有卡块(11)和卡槽(12)，所述连接杆(7)的顶部规定连接有第一弧形夹块(10)，所述第一弧形夹块(10)的内侧设置有活动槽(13)，所述活动槽(13)的内部设置有缓冲弹簧(14)，所述缓冲弹簧(14)的外侧设置有推动杆(15)，所述推动杆(15)的内侧固定连接有第二弧形夹块(16)。

2.根据权利要求1所述的用于阀门生产的固定装置，其特征在于：所述置物板(9)设置有两个，两个置物板(9)以挡板(5)为中轴线对称安装，且卡块(11)和卡槽(12)呈交错分布。

3.根据权利要求1所述的用于阀门生产的固定装置，其特征在于：所述橡胶保护套(17)的表面设置有螺纹槽。

4.根据权利要求1所述的用于阀门生产的固定装置，其特征在于：所述第二弧形夹块(16)的内侧设置有一层橡胶垫。

5.根据权利要求1所述的用于阀门生产的固定装置，其特征在于：所述螺纹杆(3)贯穿连接于U型机架(1)的内部，且螺纹杆(3)的表面涂覆有润滑层。

6.根据权利要求1所述的用于阀门生产的固定装置，其特征在于：所述推动杆(15)与活动槽(13)相适配，且推动杆(15)滑动连接于活动槽(13)的内部。

说明书

技术领域

本实用新型涉及阀门生产技术领域，更具体的，涉及一种用于阀门生产的固定装置。

背景技术

而在对阀门进行生产时，需要对阀门试件进行固定，以便后期生产加工的钻孔打磨，由于各种阀门的尺寸型号大不相同，对于固定装置的通用性有很大的要求，如果每次生产都准备不同的固定装置，生产成本和生产时间都会大大增加。且现有阀门固定装置存在着结构不便调整，适应性差，夹持效果不理想，安全防护性不高，不便于阀门的放置的问题。

实用新型内容

本实用新型旨在于解决背景中的问题，从而提供一种用于阀门生产的固定装置。

为实现上述目的，本实用新型提供如下技术方案：一种用于阀门生产的固定装置，包括U型机架、支撑脚、螺纹杆、手柄、挡板和活动块，所述U型机架的底部固定连接有支撑脚，所述U型机架的顶部固定连接有挡板，所述挡板的两侧活动连接有螺纹杆，所述螺纹杆的外端固定连接有手柄，所述手柄的表面套接有橡胶保护套，所述螺纹杆的表面活动连接有活动块，所述活动块的顶部固定连接有连接杆，所述连接杆的表面固定连接有套环，所述套环的内侧固定连接有置物板,所述置物板的内侧设置有卡块和卡槽，所述连接杆的顶部规定连接有第一弧形夹块，所述第一弧形夹块的内侧设置有活动槽，所述活动槽的内部设置有缓冲弹簧，所述缓冲弹簧的外侧设置有推动杆，所述推动杆的内侧固定连接有第二弧形夹块。

优选的，所述置物板设置有两个，两个置物板以挡板为中轴线对称安装，且卡块和卡槽呈交错分布。

优选的，所述橡胶保护套的表面设置有螺纹槽。

优选的，所述第二弧形夹块的内侧设置有一层橡胶垫。

优选的，所述螺纹杆贯穿连接于U型机架的内部，且螺纹杆的表面涂覆有润滑层。

优选的，所述推动杆与活动槽相适配，且推动杆滑动连接于活动槽的内部。

本实用新型提供了一种用于阀门生产的固定装置，具有以下有益效果：

1、该种用于阀门生产的固定装置设置有螺纹杆，螺纹杆转动过程中，会使得活动块在其表面上进行左右位移，从而能够将第二弧形夹块紧密贴合于阀门表面，以便达到固定的目的，满足了适用于不同尺寸型号的阀门的要求，大大地提高了该装置的实用性。

2、该种用于阀门生产的固定装置设置有第二弧形夹块，在阀门固定过程中，缓冲弹簧能够将推动杆往内侧进行推动，会使得第二弧形夹块能够更加稳定地固定阀门，大大地增强了该固定装置的牢固性，避免在阀门生产加工过程中因阀门的晃动而造成的生产误差。

3、该种用于阀门生产的固定装置设置有手柄，通过手动转动手柄，大大地降低了企业生产的供电压力，环保节能，并且操作方便，固定效果好，大大地降低了生产经济成本。

附图说明

图1为本实用新型的整体结构示意图。

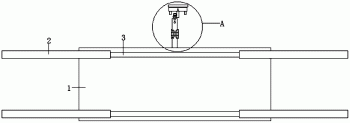

图2为本实用新型的整体结构俯视图。

图3为本实用新型的图1中A处剖面结构示意图。

图1-3中：U型机架1、支撑脚2、螺纹杆3、手柄4、挡板5、活动块6、连接杆7、套环8、置物板9、第一弧形夹块10、卡块11、卡槽12、活动槽13、缓冲弹簧14、推动杆15、第二弧形夹块16、橡胶保护套17。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1至3，本实用新型实施例中，一种用于阀门生产的固定装置，包括U型机架1、支撑脚2、螺纹杆3、手柄4、挡板5和活动块6，U型机架1的底部固定连接有支撑脚2，U型机架1的顶部固定连接有挡板5，挡板5的两侧活动连接有螺纹杆3，螺纹杆3的外端固定连接有手柄4，手柄4的表面套接有橡胶保护套17，螺纹杆3的表面活动连接有活动块6，活动块6的顶部固定连接有连接杆7，连接杆7的表面固定连接有套环8，套环8的内侧固定连接有置物板9,置物板9的内侧设置有卡块11和卡槽12，连接杆7的顶部规定连接有第一弧形夹块10，第一弧形夹块10的内侧设置有活动槽13，活动槽13的内部设置有缓冲弹簧14，缓冲弹簧14的外侧设置有推动杆15，推动杆15的内侧固定连接有第二弧形夹块16。

本实施例中，置物板9设置有两个，两个置物板9以挡板5为中轴线对称安装，且卡块11和卡槽12呈交错分布，能够在活动块6移动过程中，通过将卡块11卡接于卡槽12内部，将两个置物板9结合为一体，从而将阀门阀门试件放置于其表面，更加方便对阀门试件的固定。

本实施例中，橡胶保护套17的表面设置有螺纹槽，能够加大工作人员的手部与手柄4之间的摩擦力，防止工作人员在作业过程中，出现手部打滑的现象。

本实施例中，第二弧形夹块16的内侧设置有一层橡胶垫，能够减少该固定装置对阀门试件表面的磨损，保护阀门试件不受到刚硬的压力破坏，进一步提高了生产阀门的成品率。

本实施例中，螺纹杆3贯穿连接于U型机架1的内部，且螺纹杆3的表面涂覆有润滑层，减少螺纹杆3和活动块6之间的摩擦阻力，会使得活动块6能够更加容易在螺纹杆3表面进行相对应的位移，大大加快了固定阀门试件的效率。

本实施例中，推动杆15与活动槽13相适配，且推动杆15滑动连接于活动槽13的内部，能够适用于不同规格的阀门试件，大大地增强了该固定装置的稳定性，使得阀门试件安装得更加牢固，防止在阀门生产加工过程中出现晃动而造成误差的现象。

在使用本实用新型一种用于阀门生产的固定装置时，首先工作人员将该装置安装于指定场地，然后抓握手柄4顺时针转动，会使得螺纹杆3带动活动块6向内侧进行移动，移动至合适的位置后，将阀门试件放置于置物板9上，而第二弧形夹块16会贴合于阀门试件表面，缓冲弹簧14通过将推动杆15向外侧推动，将第二弧形夹块16更加紧密地接触到阀门试件，能够进一步提高对阀门试件的固定。

以上的仅是本实用新型的优选实施方式，应当指出，对于本领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以作出若干变形和改进，这些也应该视为本实用新型的保护范围，这些都不会影响本实用新型实施的效果和专利的实用性。
