专利摘要

本实用新型公开了一种大气监测用粉尘采样器，包括采样器本体，所述采样器本体的底部设置有支架，所述支架的顶部固定连接有卡紧板，所述卡紧板的顶部贯穿至采样器本体的内部，所述采样器本体的底部开设有配合卡紧板使用的开口。本实用新型通过设置采样器本体、支架、卡紧板、开口、动力槽、手柄、连接柱、转盘、传动板、卡紧弹簧和卡紧块的配合使用，解决了现有的粉尘采样器固定效果不好，采样器与支架的连接方式大多采用螺纹连接，螺纹连接不仅容易出现滑丝的问题且也容易锈蚀，从而造成采样器无法正常连接的问题，该大气监测用粉尘采样器，具备固定效果好的优点，便于使用者的使用，提高了粉尘采样器的实用性。

权利要求

1.一种大气监测用粉尘采样器，包括采样器本体(1)，其特征在于：所述采样器本体(1)的底部设置有支架(2)，所述支架(2)的顶部固定连接有卡紧板(3)，所述卡紧板(3)的顶部贯穿至采样器本体(1)的内部，所述采样器本体(1)的底部开设有配合卡紧板(3)使用的开口(4)，所述采样器本体(1)的内部开设有位于开口(4)正面的动力槽(5)，所述采样器本体(1)的正面设置有手柄(6)，所述手柄(6)的背面固定连接有连接柱(7)，所述连接柱(7)的背面贯穿至动力槽(5)的内部，所述连接柱(7)的背面与动力槽(5)内壁的后侧活动连接，所述连接柱(7)的表面套接有转盘(8)，所述转盘(8)的两侧均设置有传动板(9)，所述传动板(9)的顶部和底部分别与动力槽(5)内壁的顶部和底部滑动连接，所述传动板(9)远离转盘(8)一侧的顶部和底部均固定连接有卡紧弹簧(10)，所述卡紧弹簧(10)远离转盘(8)的一侧与动力槽(5)的内壁固定连接，所述传动板(9)的背面固定连接有卡紧块(11)，所述卡紧块(11)远离传动板(9)的一端贯穿至卡紧板(3)的内部。

2.根据权利要求1所述的一种大气监测用粉尘采样器，其特征在于：所述卡紧板(3)的两侧均开设有配合卡紧块(11)使用的卡紧槽(12)，所述卡紧槽(12)的内壁与卡紧块(11)的表面紧密接触，所述卡紧块(11)呈L形状设置。

3.根据权利要求1所述的一种大气监测用粉尘采样器，其特征在于：所述开口(4)的内表面固定连接有防护垫(13)，所述防护垫(13)的内壁与卡紧板(3)的表面紧密接触。

4.根据权利要求1所述的一种大气监测用粉尘采样器，其特征在于：所述卡紧弹簧(10)的内部套设有固定柱(14)，所述固定柱(14)远离传动板(9)的一侧与动力槽(5)的内壁固定连接。

5.根据权利要求1所述的一种大气监测用粉尘采样器，其特征在于：所述传动板(9)的顶部和底部均固定连接有限位块(15)，所述动力槽(5)内壁的顶部和底部均开设有配合限位块(15)使用的限位槽(16)。

6.根据权利要求1所述的一种大气监测用粉尘采样器，其特征在于：所述连接柱(7)的表面套设有密封圈(17)，所述密封圈(17)的背面与采样器本体(1)的正面固定连接。

说明书

技术领域

本实用新型涉及大气监测技术领域，具体为一种大气监测用粉尘采样器。

背景技术

粉尘采样器是指在含尘空气中采集粉尘试样的便携式器具，测定空气中的粉尘浓度，除了安全生产管理需要外，也是为了给研究防尘、降尘、除尘措施提供科学依据，用采样器测尘，是公认的一种准确性较高的办法，它广泛运用于疾病预防、环境监测、劳动保护、安监、军事、科研教学、冶金、石油化工、铁路、建材等部门的卫生监测和评价，专用于测定生产班组工作场所内空气中粉尘平均浓度。

大气监测会使用到粉尘采样器，但是现有的粉尘采样器固定效果不好，采样器与支架的连接方式大多采用螺纹连接，螺纹连接不仅容易出现滑丝的问题且也容易锈蚀，从而造成采样器无法正常连接的现象，不便于使用者的使用，降低了粉尘采样器的实用性。

实用新型内容

本实用新型的目的在于提供一种大气监测用粉尘采样器，具备固定效果好的优点，解决了现有的粉尘采样器固定效果不好，采样器与支架的连接方式大多采用螺纹连接，螺纹连接不仅容易出现滑丝的问题且也容易锈蚀，从而造成采样器无法正常连接的问题。

为实现上述目的，本实用新型提供如下技术方案：一种大气监测用粉尘采样器，包括采样器本体，所述采样器本体的底部设置有支架，所述支架的顶部固定连接有卡紧板，所述卡紧板的顶部贯穿至采样器本体的内部，所述采样器本体的底部开设有配合卡紧板使用的开口，所述采样器本体的内部开设有位于开口正面的动力槽，所述采样器本体的正面设置有手柄，所述手柄的背面固定连接有连接柱，所述连接柱的背面贯穿至动力槽的内部，所述连接柱的背面与动力槽内壁的后侧活动连接，所述连接柱的表面套接有转盘，所述转盘的两侧均设置有传动板，所述传动板的顶部和底部分别与动力槽内壁的顶部和底部滑动连接，所述传动板远离转盘一侧的顶部和底部均固定连接有卡紧弹簧，所述卡紧弹簧远离转盘的一侧与动力槽的内壁固定连接，所述传动板的背面固定连接有卡紧块，所述卡紧块远离传动板的一端贯穿至卡紧板的内部。

优选的，所述卡紧板的两侧均开设有配合卡紧块使用的卡紧槽，所述卡紧槽的内壁与卡紧块的表面紧密接触，所述卡紧块呈L形状设置。

优选的，所述开口的内表面固定连接有防护垫，所述防护垫的内壁与卡紧板的表面紧密接触。

优选的，所述卡紧弹簧的内部套设有固定柱，所述固定柱远离传动板的一侧与动力槽的内壁固定连接。

优选的，所述传动板的顶部和底部均固定连接有限位块，所述动力槽内壁的顶部和底部均开设有配合限位块使用的限位槽。

优选的，所述连接柱的表面套设有密封圈，所述密封圈的背面与采样器本体的正面固定连接。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过设置采样器本体、支架、卡紧板、开口、动力槽、手柄、连接柱、转盘、传动板、卡紧弹簧和卡紧块的配合使用，解决了现有的粉尘采样器固定效果不好，采样器与支架的连接方式大多采用螺纹连接，螺纹连接不仅容易出现滑丝的问题且也容易锈蚀，从而造成采样器无法正常连接的问题，该大气监测用粉尘采样器，具备固定效果好的优点，便于使用者的使用，提高了粉尘采样器的实用性。

2、本实用新型通过设置卡紧槽，能够配合卡紧块使用，有效固定卡紧板的位置，从而将采样器本体固定在支架的顶部，通过设置防护垫，能够防止卡紧板直接与采样器本体底部的开口内壁接触，从而导致碰撞产生损坏的现象，通过设置固定柱，能够在卡紧弹簧的内部起到支撑的效果，有效防止卡紧弹簧长时间使用下容易出现变形的现象，通过限位块和限位槽的设置，能够限制传动板移动时的位置，有效减少传动板左右移动时出现前后晃动从而导致卡顿的现象，通过设置密封圈，能够增强动力槽内部的密封性，有效防止外界的杂质通过连接柱和采样器本体之间的缝隙进入动力槽的内部。

附图说明

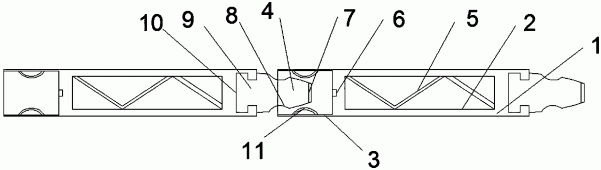

图1为本实用新型结构示意图；

图2为本实用新型采样器本体的局部主视图；

图3为本实用新型动力槽的主视剖面图；

图4为本实用新型采样器本体的局部侧视图；

图5为本实用新型卡紧块的立体图。

图中：1采样器本体、2支架、3卡紧板、4开口、5动力槽、6手柄、7连接柱、8转盘、9传动板、10卡紧弹簧、11卡紧块、12卡紧槽、13防护垫、14固定柱、15限位块、16限位槽、17密封圈。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，一种大气监测用粉尘采样器，包括采样器本体1，采样器本体1的底部设置有支架2，支架2的顶部固定连接有卡紧板3，卡紧板3的两侧均开设有配合卡紧块11使用的卡紧槽12，卡紧槽12的内壁与卡紧块11的表面紧密接触，卡紧块11呈L形状设置，通过设置卡紧槽12，能够配合卡紧块11使用，有效固定卡紧板3的位置，从而将采样器本体1固定在支架2的顶部，卡紧板3的顶部贯穿至采样器本体1的内部，采样器本体1的底部开设有配合卡紧板3使用的开口4，开口4的内表面固定连接有防护垫13，防护垫13的内壁与卡紧板3的表面紧密接触，通过设置防护垫13，能够防止卡紧板3直接与采样器本体1底部的开口4内壁接触，从而导致碰撞产生损坏的现象，采样器本体1的内部开设有位于开口4正面的动力槽5，采样器本体1的正面设置有手柄6，手柄6的背面固定连接有连接柱7，连接柱7的表面套设有密封圈17，密封圈17的背面与采样器本体1的正面固定连接，通过设置密封圈17，能够增强动力槽5内部的密封性，有效防止外界的杂质通过连接柱7和采样器本体1之间的缝隙进入动力槽5的内部，连接柱7的背面贯穿至动力槽5的内部，连接柱7的背面与动力槽5内壁的后侧活动连接，连接柱7的表面套接有转盘8，转盘8的两侧均设置有传动板9，传动板9的顶部和底部均固定连接有限位块15，动力槽5内壁的顶部和底部均开设有配合限位块15使用的限位槽16，通过限位块15和限位槽16的设置，能够限制传动板9移动时的位置，有效减少传动板9左右移动时出现前后晃动从而导致卡顿的现象，传动板9的顶部和底部分别与动力槽5内壁的顶部和底部滑动连接，传动板9远离转盘8一侧的顶部和底部均固定连接有卡紧弹簧10，卡紧弹簧10的内部套设有固定柱14，固定柱14远离传动板9的一侧与动力槽5的内壁固定连接，通过设置固定柱14，能够在卡紧弹簧10的内部起到支撑的效果，有效防止卡紧弹簧10长时间使用下容易出现变形的现象，卡紧弹簧10远离转盘8的一侧与动力槽5的内壁固定连接，传动板9的背面固定连接有卡紧块11，卡紧块11远离传动板9的一端贯穿至卡紧板3的内部。

使用时，使用者转动手柄6，手柄6带动带动连接柱7转动，连接柱7通过与动力槽5内壁的活动连接固定位置后带动转盘8转动，转盘8通过与传动板9的接触使传动板9向远离连接柱7的一侧移动，传动板9带动卡紧块11向远离连接柱7的一侧移动，使卡紧块11完全离开开口4的内部，此时使用者可以移动采样器本体1使采样器本体1底部的开口4对准支架2顶部的卡紧板3，并将卡紧板3插入开口4的内部，然后使用者松开手柄6，卡紧弹簧10的弹力会推动传动板9向靠近连接柱7的一侧移动，传动板9带动卡紧块11向靠近连接柱7的一侧移动，使卡紧块11进入卡紧板3两侧的卡紧槽12内部，从而固定采样器本体1的位置，安装或者拆卸时使用者只需要转动手柄6即可，方便快捷且不会出现滑丝的问题，不容易损坏。

综上所述：该大气监测用粉尘采样器，通过设置采样器本体1、支架2、卡紧板3、开口4、动力槽5、手柄6、连接柱7、转盘8、传动板9、卡紧弹簧10和卡紧块11的配合使用，解决了现有的粉尘采样器固定效果不好，采样器与支架的连接方式大多采用螺纹连接，螺纹连接不仅容易出现滑丝的问题且也容易锈蚀，从而造成采样器无法正常连接的问题。
