专利摘要

本实用新型提供了一种水处理用刮泥清泥装置，包括固定板、支撑板、刷子、收集框、支撑杆、过滤网，固定板上端固定连接有空心槽，固定板上端一侧固定连接有收集框，收集框后端固定连接有过滤网，固定板上端两侧固定连接有螺纹孔，固定板下端前端固定连接有支撑板，且后端固定连接有固定块，固定块下端两侧固定连接有挡板，固定块与挡板形成收集槽，方便池子下方的泥土与垃圾收集在固定板后端固定块与挡板围成的收集槽，且下端倾斜尖锥形状，便于阻挡泥土从池子底端滑走，提高收泥效率，空心槽与收集箱内壁四周设置海绵块，便于在这移动固定板时，方便将吸附池子上漂浮的泥土进入空心槽与收集框内，方便收集，减少刮吸泥机的使用，减少成本。

权利要求

1.一种水处理用刮泥清泥装置，包括固定板(1)、空心槽(2)、支撑板(3)、凸块(4)、刷子(5)、固定块(6)、挡板(7)、螺纹孔(8)、收集框(9)、支撑杆(10)、过滤网(11)和防滑层(12)，其特征在于：所述固定板(1)上端固定连接有空心槽(2)，所述固定板(1)上端一侧固定连接有收集框(9)，所述收集框(9)后端固定连接有过滤网(11)，所述固定板(1)上端两侧固定连接有螺纹孔(8)，所述螺纹孔(8)内壁活动连接有支撑杆(10)，所述支撑杆(10)上表面固定有防滑层(12)，所述固定板(1)下端前端固定连接有支撑板(3)，且后端固定连接有固定块(6)，所述支撑板(3)下端固定连接有凸块(4)，所述固定块(6)下端两侧固定连接有挡板(7)，所述固定板(1)底端固定连接有刷子(5)。

2.根据权利要求1所述的一种水处理用刮泥清泥装置，其特征在于，所述支撑板(3)呈倾斜板，且向下倾斜十五度。

3.根据权利要求1所述的一种水处理用刮泥清泥装置，其特征在于，所述支撑板(3)下端前端设为尖锥形状。

4.根据权利要求1所述的一种水处理用刮泥清泥装置，其特征在于，所述空心槽(2)与收集框(9)内壁四周均设为海绵层。

5.根据权利要求1所述的一种水处理用刮泥清泥装置，其特征在于，所述固定块(6)与挡板(7)形成收集槽，且下端前端设为倾斜尖锥形状。

6.根据权利要求1所述的一种水处理用刮泥清泥装置，其特征在于，所述支撑杆(10)设为伸缩杆，且一端设有螺纹圈。

7.根据权利要求1所述的一种水处理用刮泥清泥装置，其特征在于，所述凸块(4)设为橡胶材质。

说明书

技术领域

本实用新型涉及水处理技术领域，具体是一种水处理用刮泥清泥装置。

背景技术

随着社会经济的飞速发展，日常生活和工业中所产生的污水也越来越多，沉淀是污水处理必不可少的的污水净化步骤，用于沉降分离颗粒较细的污泥，沉淀后会产生一定的污泥，并对污泥进行处理，刮泥机主要用于将污泥池内的污泥刮走，便于污泥提升机将污泥从池内抽走。

现有的一般大多为刮吸泥机，其中刮泥机的刮泥刀在刮泥过程中一般只能将池底上的沉淀污渍刮走，而对于那些紧紧吸附在池底上的顽固污泥却很难刮走，而且污水处理池中由于浮泥渣中存在一定的气泡导致漂浮，而刮泥刀无法触及水体表面的浮泥渣，降低除泥效果，刮吸泥机就是中心转动的刮吸泥机，吸泥泵大多为设置在水下，所以对于各种吸泥泵的选用就必须考虑防水的因素，无疑增加了成本，不能够对池子两侧进行刮泥工作，再者就是现有的刮吸泥机在细节方面尤其是在吸泥管道的架设方面，使用铺设的管路较多，降低排泥效率，为此我们提出一种污水处理池浮泥渣去除装置来解决以上存在的问题。

实用新型内容

本实用新型的目的在于提供一种水处理用刮泥清泥装置，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种水处理用刮泥清泥装置，包括固定板、空心槽、支撑板、凸块、刷子、固定块、挡板、螺纹孔、收集框、支撑杆、过滤网和防滑层，所述固定板上端固定连接有空心槽，所述固定板上端一侧固定连接有收集框，所述收集框后端固定连接有过滤网，所述固定板上端两侧固定连接有螺纹孔，所述螺纹孔内壁活动连接有支撑杆，所述支撑杆上表面固定有防滑层，所述固定板下端前端固定连接有支撑板，且后端固定连接有固定块，所述支撑板下端固定连接有凸块，所述固定块下端两侧固定连接有挡板，所述固定板底端固定连接有刷子。

优选的，所述支撑板呈倾斜板，且向下倾斜十五度。

优选的，所述支撑板下端前端设为尖锥形状。

优选的，所述空心槽与收集框内壁四周均设为海绵层。

优选的，所述固定块与挡板形成收集槽，且下端前端设为倾斜尖锥形状。

优选的，所述支撑杆设为伸缩杆，且一端设有螺纹圈。

优选的，所述凸块设为橡胶材质。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过设置有支撑板呈倾斜板，且向下倾斜十五度，将支撑板设置呈向下倾斜十五度，便于利用支撑板前端对池子进行第一刮泥工作，方便清刮，清刮角度更好，清刮更干净。

2、本实用新型通过设置有撑板下端前端设为尖锥形状，将支撑板前端设置呈尖锥形状，方便清刮池底端上的顽固污泥，减少刀片与其他工具的使用，同时还可多个角度对池子进行清刮，便于保护池子池板，增长清刮装置使用寿命。

附图说明

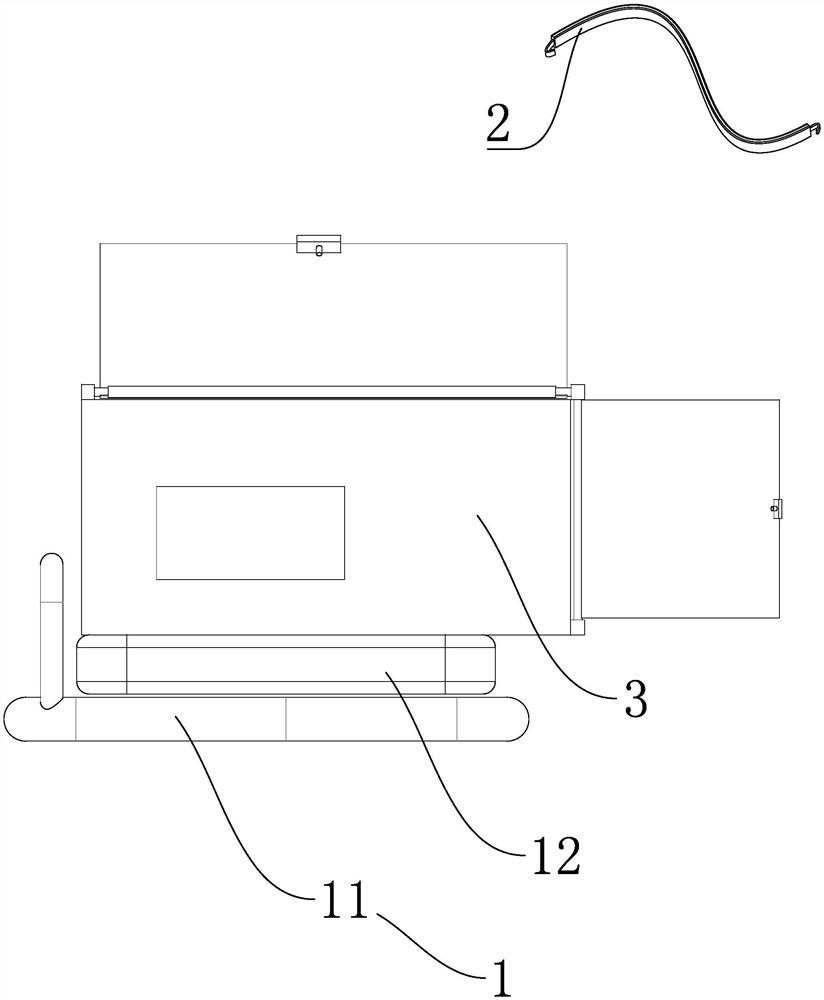

图1是本实用新型的整体结构示意图；

图2是本实用新型的整体剖面结构示意图；

图3是本实用新型的固定块结构示意图；

图中：固定板—1、空心槽—2、支撑板—3、凸块—4、刷子—5、固定块—6、挡板—7、螺纹孔—8、收集框9、支撑杆—10、过滤网—11和防滑层—12。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1～3，本实用新型提供一种技术方案：一种水处理用刮泥清泥装置，包括固定板1、空心槽2、支撑板3、凸块4、刷子5、固定块6、挡板7、螺纹孔8、收集框9、支撑杆10、过滤网11和防滑层12，固定板1上端固定连接有空心槽2，固定板1上端一侧固定连接有收集框9，收集框9后端固定连接有过滤网11，固定板1上端两侧固定连接有螺纹孔8，螺纹孔8内壁活动连接有支撑杆10，支撑杆10上表面固定有防滑层12，固定板1下端前端固定连接有支撑板3，且后端固定连接有固定块6，支撑板3下端固定连接有凸块4，固定块6下端两侧固定连接有挡板7，固定板1底端固定连接有刷子5。

进一步的，支撑板3呈倾斜板，且向下倾斜十五度，将支撑板3设置呈向下倾斜十五度，便于利用支撑板3前端对池子进行第一刮泥工作，方便清刮，清刮角度更好，清刮更干净。

进一步的，支撑板3下端前端设为尖锥形状，将支撑板3前端设置呈尖锥形状，方便清刮池底端上的顽固污泥，减少刀片与其他工具的使用，同时还可多个角度对池子进行清刮，便于保护池子池板，增长清刮装置使用寿命。

进一步的，空心槽2与收集框9内壁四周均设为海绵层，在空心槽2与收集箱内壁四周设置海绵块，便于在这移动固定板1 时，方便将吸附池子上漂浮的泥土进入空心槽2与收集框9内，方便收集，减少刮吸泥机的使用，减少成本。

进一步的，固定块6与挡板7形成收集槽，且下端前端设为倾斜尖锥形状，方便池子下方的泥土与垃圾收集在固定板1后端固定块6与挡板7围成的收集槽，且下端倾斜尖锥形状，便于阻挡泥土从池子底端滑走，提高收泥效率。

进一步的，支撑杆10设为伸缩杆，且一端设有螺纹圈，伸缩杆的支撑杆10，便于根据池子的宽度进行调节支撑杆10，且通过外界卡箍对伸缩支撑杆10进行固定与限位，一端的螺纹圈便于与固定板1活动连接，方便携带与拆卸。

进一步的，凸块4设为橡胶材质，橡胶材质具有很好的柔软性，同时还有防水功能，便于在刮泥工作时可以很好保护池板，减少刮伤与刮坏。

工作原理：首先，检查装置完整性，将支撑杆10一端的螺纹圈安装在固定板1两侧螺纹孔8内壁，通过支撑杆10为伸缩，便于根据池子宽度调节支撑杆10，且伸缩支撑杆10通过外界卡箍进行固定与限位，支撑杆10上表面防滑层12便于防止支撑杆 10打滑，固定板1下端前端支撑板3前端对池子底端进行第一次刮泥，且后端橡胶凸块4进行二次刮泥，固定板1底端刷子5 对池子底端进行刷洗，随着固定板1向前移动，且下端泥土流进固定板1后端固定块6与挡板7形成的收集槽内，收集槽内壁海绵便于吸附柱泥土，且下端前端倾斜尖锥形状，便于阻挡泥土流出收集槽内，池子上端漂浮的泥土与垃圾从固定板1上端空心槽 2进入到后端收集框9内，且空心槽2内壁四周海绵与后端过滤网11将垃圾与泥土收集在内部。
