专利摘要

本实用新型公开了一种加湿程度均匀的空气处理用加湿设备，属于加湿器领域，其目的在于提供一种加湿程度均匀的空气处理用加湿设备。包括底座，所述底座的顶端的两侧皆固定有立柱，且立柱内侧的顶端焊接有转动装置，所述立柱的上端面固定连接有第一安装板，且第一安装板顶端的中间位置处固定连接有电机，所述电机的输出轴穿过第一安装板并通过轴承与转动装置转动连接，且转动装置的下方安装有出雾管。本实用新型是一种加湿程度均匀的空气处理用加湿设备，通过设置转盘使得该加湿设备不仅能够实现均匀加湿，而且设备性能稳定，另外外置水箱可以随时加热水源，避免在雾化室内部加热，容易损坏雾化装置，从而节约了成本，也提高了设备的使用寿命。

权利要求

1.一种加湿程度均匀的空气处理用加湿设备，包括底座（1），其特征在于：所述底座（1）的顶端的两侧皆固定有立柱（2），且立柱（2）内侧的顶端焊接有转动装置（3），所述立柱（2）的上端面固定连接有第一安装板（4），且第一安装板（4）顶端的中间位置处固定连接有电机（5），所述电机（5）的输出轴穿过第一安装板（4）并通过轴承（13）与转动装置（3）转动连接，且转动装置（3）的下方安装有出雾管（6），所述出雾管（6）的底端固定有套筒（7），且套筒（7）的底端固定连接有第二安装板（8），所述第二安装板（8）的底端与底座（1）的上端固定连接，所述第二安装板（8）的内部设有雾化室（9），且雾化室（9）左侧底座（1）的上方设有水箱（10），所述底座（1）底端的四个拐角处皆设置有万向轮（11）。

2.如权利要求1所述的一种加湿程度均匀的空气处理用加湿设备，其特征在于：所述转动装置（3）包括有圆形轨道（301）、凹槽（302）、第一钢珠（303）、L型滑块（304）、L型销轴（305）、开口轴（306）、弹簧（307）和转轴（308），所述圆形轨道（301）的内壁均匀设有凹槽（302），且凹槽（302）的滑动连接有第一钢珠（303），所述第一钢珠（303）的内部安装有L型滑块（304），且L型滑块（304）的一侧设有L型销轴（305），所述L型销轴（305）的一端延伸至L型滑块（304）的内部，所述L型销轴（305）的一侧设有开口轴（306），且开口轴（306）的表面设有矩形开口（16），所述开口轴（306）的内部设有弹簧（307），所述L型销轴（305）的另一端延伸至开口轴（306）的外部，所述开口轴（306）的一侧固定连接有转轴（308），且转轴（308）位于圆形轨道（301）的中心处。

3.如权利要求1所述的一种加湿程度均匀的空气处理用加湿设备，其特征在于：所述出雾管（6）上均设置有T型凹槽（17），且T型凹槽（17）内皆滑动连接有T型滑块（15），所述T型滑块（15）的一端固定连接有半圆弧密封板（14）。

4.如权利要求1所述的一种加湿程度均匀的空气处理用加湿设备，其特征在于：所述套筒（7）的内壁上设有槽口，且槽口内部设有第二钢珠（12），所述出雾管（6）延伸至套筒（7）内部的一端与套筒（7）之间通过轴承（13）连接，所述出雾管（6）的底端呈中空球形，所述出雾管（6）与套筒（7）之间通过第二钢珠（12）转动连接，所述出雾管（6）的左侧上均匀设置有矩形开口（16）。

5.如权利要求1所述的一种加湿程度均匀的空气处理用加湿设备，其特征在于：所述雾化室（9）包括雾化室壳体（901）、雾化片（902）、第三安装板（903）、风机（904）、集雾罩（905）和维修门（906），所述雾化室壳体（901）内部的底端固定有雾化片（902），所述雾化室壳体（901）的内底部上固定连接有雾化片（902），且雾化片（902）上方雾化室壳体（901）的内部设有第三安装板（903），所述第三安装板（903）的上端面固定连接有风机（904），且风机（904）上方雾化室壳体（901）的内部设有集雾罩（905），所述集雾罩（905）的一端依次穿过雾化室壳体（901）和第二安装板（8）延伸至出雾管（6）的内部，所述雾化室壳体（901）的一侧设有维修门（906）。

6.如权利要求1所述的一种加湿程度均匀的空气处理用加湿设备，其特征在于：所述水箱（10）包括有水箱壳体（1001）、进水孔（1002）、溢水孔（1003）、发热管（1004）、水泵（1005）、水管（1006）和电磁阀（1007），所述水箱壳体（1001）的上端面设有进水孔（1002），所述水箱壳体（1001）的一侧设有溢水孔（1003），所述水箱壳体（1001）内部的顶端固定有发热管（1004）且水箱壳体（1001）的内部设有水泵（1005），所述水泵（1005）的一端连接水管（1006），且水管（1006）延伸至水箱壳体（1001）外部的一端设置有电磁阀（1007）。

说明书

技术领域

本实用新型属于加湿器领域，尤其涉及一种加湿程度均匀的空气处理用加湿设备。

背景技术

在空气非常干燥的时候，我们的皮肤就会出现龟裂的现象，这时就需要增加空气的湿润度，保持一个湿润的环境来进行改善，加湿器就是最佳的选择，超声波加湿器主要是采用高频的震荡，再通过雾化片的高频震动使得加湿器中的水被抛离水面产生飘逸的水雾，达到空气加湿的目的。

目前现在的加湿器发展的越来越成熟，但是传统的加湿设备出气口只设置一个或者两个，加湿出雾所排向的方向很限定，不能达到均匀加湿的效果，另外，传统加湿设备是外接水源或者灌装水，然后水源流动到雾化装置内部进行加热改变温度，再进行雾化排出，容易在雾化装置内部产生热量，降低了设备的使用性能。

发明内容

本实用新型的目的在于：为了解决目前的加湿设备出气口方向受限制导致设备不能均匀加湿，另外雾化片容易损坏而提供一种加湿程度均匀的空气处理用加湿设备。

本实用新型采用的技术方案如下：

一种加湿程度均匀的空气处理用加湿设备，包括底座，所述底座的顶端的两侧皆固定有立柱，且立柱内侧的顶端焊接有转动装置，所述立柱的上端面固定连接有第一安装板，且第一安装板顶端的中间位置处固定连接有电机，所述电机的输出轴穿过第一安装板并通过轴承与转动装置转动连接，且转动装置的下方安装有出雾管，所述出雾管的底端固定有套筒，且套筒的底端固定连接有第二安装板，所述第二安装板的底端与底座的上端固定连接，所述第二安装板的内部设有雾化室，且雾化室左侧底座的上方设有水箱，所述底座底端的四个拐角处皆设置有万向轮。

其中，所述转动装置包括有圆形轨道、凹槽、第一钢珠、L型滑块、L型销轴、开口轴、弹簧和转轴，所述圆形轨道的内壁均匀设有凹槽，且凹槽的滑动连接有第一钢珠，所述第一钢珠的内部安装有L型滑块，且L型滑块的一侧设有L型销轴，所述L型销轴的一端延伸至L型滑块的内部，所述L型销轴的一侧设有开口轴，且开口轴的表面设有矩形开口，所述开口轴的内部设有弹簧，所述L型销轴的一端延伸至L型滑块的内部，所述L型销轴的另一端延伸至开口轴的外部，所述开口轴的一侧固定连接有转轴，且转轴位于圆形轨道的中心处。

其中，所述出雾管上均设置有T型凹槽，且T型凹槽内皆滑动连接有T型滑块，所述T型滑块的一端固定连接有半圆弧密封板。

其中，所述套筒的内壁上设有槽口，且槽口内部设有第二钢珠，所述出雾管延伸至套筒内部的一端与套筒之间通过轴承连接，所述出雾管的底端呈中空球形，所述出雾管与套筒之间通过第二钢珠转动连接，所述出雾管的左侧上均匀设置有矩形开口。

其中，所述雾化室包括雾化室壳体、雾化片、第三安装板、风机、集雾罩和维修门，所述雾化室壳体内部的底端固定有雾化片，所述雾化室壳体的内底部上固定连接有雾化片，且雾化片上方雾化室壳体的内部设有第三安装板，所述第三安装板的上端面固定连接有风机，且风机上方雾化室壳体的内部设有集雾罩，所述集雾罩的一端依次穿过雾化室壳体和第二安装板延伸至出雾管的内部，所述雾化室壳体的一侧设有维修门。

其中，所述水箱包括有水箱壳体、进水孔、溢水孔、发热管、水泵、水管和电磁阀，所述水箱壳体的上端面设有进水孔，所述水箱壳体的一侧设有溢水孔，所述水箱壳体内部的顶端固定有发热管且水箱壳体的内部设有水泵，所述水泵的一端连接水管，且水管延伸至水箱壳体外部的一端设置有电磁阀。

与现有技术相比，本实用新型的有益效果是：通过设置转盘使得该加湿设备不仅能够实现均匀加湿，而且设备性能稳定，另外外置水箱可以随时加热水源，避免在雾化室内部加热，容易损坏雾化装置，从而节约了成本，也提高了设备的使用寿命。

(1)电机带动转动装置转动时，相关零件会跟随转动，即出雾管也会做圆周运动，出雾管为圆柱形，且出雾管的左侧上均匀设置有矩形开口，在出雾管转动的同时雾气在不断冒出，达到了均匀加湿的作用；

(2)在电机的输出轴带动转轴转动时，转轴上所安装的零件会随之做圆周运动，从而避免离心力的作用对相关零件造成损坏，长久使用，零件会松动，造成设备频繁维修，此设置很好的保护了L型滑块在圆形轨道的内部做圆周运动，而不会偏移导致零件松散，提高了设备运行的稳定性；

(3)在设备不需要工作时，转动半圆弧密封板，半圆弧密封板转动到出雾管带有矩形开口的一侧时，刚好完全遮住通气孔，有效防止灰尘进入导致零部件损坏，从而节约了成本；

(4)发热管的设置可以对水进行加热到想要的温度，达到了对水随时加热的效果，且水箱设置于雾化室的外面，避免在水箱的内部产生热量，提高了设备的性能，另外也提高了设备的使用寿命，维修门的设置是为了方便更换内部零件。

附图说明

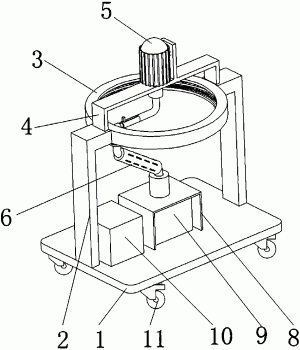

图1为本实用新型的结构立体图；

图2为本实用新型的结构正视剖面示意图；

图3为本实用新型的出雾管、半圆弧密封板、T型滑块、矩形开口的局部结构俯视示意图；

图4为本实用新型的出雾管、半圆弧密封板、T型滑块、矩形开口、T型凹槽的局部结构正视示意图；

图5为本实用新型的第一钢珠、L型销轴、开口轴和弹簧的局部结构立体图；

图6为本实用新型的转动装置结构正视剖面示意图；

图7为本实用新型的雾化室结构正视剖面示意图；

图8为本实用新型的水箱结构正视剖面示意图。

图中标记：1、底座；2、立柱；3、转动装置；301、圆形轨道；302、凹槽；303、第一钢珠；304、L型滑块；305、L型销轴；306、开口轴；307、弹簧；308、转轴；4、第一安装板；5、电机；6、出雾管；7、套筒；8、第二安装板；9、雾化室；901、雾化室壳体；902、雾化片；903、第三安装板；904、风机；905、集雾罩；906、维修门；10、水箱；1001、水箱壳体；1002、进水孔；1003、溢水孔；1004、发热管；1005、水泵；1006、水管；1007、电磁阀；11、万向轮；12、第二钢珠；13、轴承；14、半圆弧密封板；15、T型滑块；16、矩形开口；17、T型凹槽。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅用以解释本实用新型，并不用于限定本实用新型。

一种加湿程度均匀的空气处理用加湿设备，包括底座1，底座1的顶端的两侧皆固定有立柱2，且立柱2内侧的顶端焊接有转动装置3，底座1底端的四个拐角处皆设置有万向轮11，使得装置的搬运工作更加便捷。

根据附图6所示，转动装置3包括有圆形轨道301、凹槽302、第一钢珠303、L型滑块304、L型销轴305、开口轴306、弹簧307和转轴308，圆形轨道301的内壁均匀设有凹槽302，且凹槽302的滑动连接有第一钢珠303，第一钢珠303的内部安装有L型滑块304，且L型滑块304的一侧设有L型销轴305，L型销轴305的一端延伸至L型滑块304的内部，L型销轴305的一侧设有开口轴306，且开口轴306的表面设有矩形开口16，开口轴306的内部设有弹簧307，L型销轴305的一端延伸至L型滑块304的内部，L型销轴305的另一端延伸至开口轴306的外部，开口轴306的一侧固定连接有转轴308，且转轴308位于圆形轨道301的中心处，在电机5的输出轴带动转轴308转动时，转轴308上所安装的零件会随之做圆周运动，从而避免离心力的作用对相关零件造成损坏，长久使用，零件会松动，造成设备频繁维修，此设置很好的保护了L型滑块304在圆形轨道301的内部做圆周运动，而不会偏移导致零件松散，提高了设备运行的稳定性。

立柱2的上端面固定连接有第一安装板4，且第一安装板4顶端的中间位置处固定连接有电机5，电机5的输出轴穿过第一安装板4并通过轴承13与转动装置3转动连接，且转动装置3的下方安装有出雾管6，出雾管6上均设置有T型凹槽17，且T型凹槽17内皆滑动连接有T型滑块15，T型滑块15的一端固定连接有半圆弧密封板14，在设备不需要工作时，转动半圆弧密封板14，半圆弧密封板14的内部设有T型滑块15和T型凹槽17，半圆弧密封板14转动到出雾管6带有矩形开口16的一侧时，刚好完全遮住通气孔，有效防止灰尘进入导致零部件损坏，从而节约了成本。

出雾管6的底端固定有套筒7，且套筒7的内壁上设有槽口，且槽口内部设有第二钢珠12，出雾管6延伸至套筒7内部的一端与套筒7之间通过轴承13连接，出雾管6的底端呈中空球形，出雾管6与套筒7之间通过第二钢珠12转动连接，出雾管6的左侧上均匀设置有矩形开口16，电机5带动转动装置3转动时，相关零件会跟随转动，即出雾管6也会做圆周运动，出雾管6为圆柱形，且出雾管6的左侧上均匀设置有矩形开口16，在出雾管6转动的同时雾气在不断冒出，达到了均匀加湿的作用。

套筒7的底端固定连接有第二安装板8，第二安装板8的底端与底座1的上端固定连接，第二安装板8的内部设有雾化室9，雾化室9包括雾化室壳体901、雾化片902、第三安装板903、风机904、集雾罩905和维修门906，雾化室壳体901内部的底端固定有雾化片902，雾化室壳体901的内底部上固定连接有雾化片902，且雾化片902上方雾化室壳体901的内部设有第三安装板903，第三安装板903的上端面固定连接有风机904，风机904的型号是SZTCF-TBNS，且风机904上方雾化室壳体901的内部设有集雾罩905，集雾罩905的一端依次穿过雾化室壳体901和第二安装板8延伸至出雾管6的内部，雾化室壳体901的一侧设有维修门906，维修门906的设置是为了方便更换或维修雾化片902和风机904。

雾化室9左侧底座1的上方设有水箱10，水箱10包括有水箱壳体1001、进水孔1002、溢水孔1003、发热管1004、水泵1005、水管1006和电磁阀1007，水箱壳体1001的上端面设有进水孔1002，水箱壳体1001的一侧设有溢水孔1003，水箱壳体1001内部的顶端固定有发热管1004且水箱壳体1001的内部设有水泵1005，水泵1005的一端连接水管1006，且水管1006延伸至水箱壳体1001外部的一端设置有电磁阀1007，该电磁阀1007型号是3V210-08，发热管1004的设置可以对水进行加热到想要的温度，达到了对水随时加热的效果，且水箱10设置于雾化室9的外面，避免在水箱10的内部产生热量，提高了设备的性能，另外也提高了设备的使用寿命。

工作原理：使用时，首先，将装置外接电源，给装置提供电能，然后检查水箱10内水源提供是否充足；

水箱10内部设置有发热管1004本实用新型采用发热管的型号是KEW-S2，发热管是在耐高温不锈钢无缝管内均匀地分布高温电阻丝，当高温电阻丝中有电流通过时，产生的热通过结晶氧化镁粉向金属管表面扩散，再传递到被加热件，达到加热的目的，另外水箱内部还温度感应器，水箱外部加热管1004的电源和和继电器连接，当温度感应器感应到温度合适后，PLC即控制继电器断电停止发热管1004加热，水源温度合适后，通过操作面板按下雾化加湿按键，设备开始工作，水箱10内部设置有水泵1005，水泵1005先抽水向雾化室9内部间歇灌水，雾化室9内部主要零件是雾化片902；

本实用新型采用雾化片902的型号是CL-250W-4.5，雾化片902是通过高频谐振，将液态水分子结构打散而产生自然飘逸的水雾，不需加热或添加任何化学试剂，且此雾化片902内自带缺水断电感应器；

当水源不充足时，不会发生干烧二损坏设备，当水源被雾化时，雾化室9内部设有集雾罩905和风机904，风机904的型号是SZTCF-TBNS，集雾罩905呈大小头形状，风机904的一端吸，一端排，风机904位于集雾罩905的下方，且集雾罩905与除雾管相连通，风机904可以将产生的雾全吸进集雾罩905在排出到出雾管6，而出雾管6上的一侧上均匀设有多个矩形孔为出雾用，出雾管6的底端为中空球形，且下方设有套筒7，套筒7内部设有轴承13，出雾管6的中空球形位于套筒7内部并通过轴承13转动连接，出雾管6的上方连接与L型滑块304，L型滑块304位于圆形轨道301的内部，且L型滑块304的一侧连接有L型销轴305，L型销轴305连接有开口轴306，而开口轴306的末端连接与转轴308，转动轴固定于电机5的输出轴，所以，电机5启动后，电机5的输出轴会带动转轴308、开口轴306、L型销轴305、滑块转动和出雾棒一起转动，滑块始终在圆形轨道301内做圆周运动，所以在转动的同时，相关连接不会受离心力的作用导致长时间使用零件松散，同时在出雾管6转动的同时雾气在不断冒出，达到了均匀加湿的作用；

另外出雾管6的一侧湿设置有滑块和密封板，在设备不需要工作时，转动半圆弧密封板14，半圆弧密封板14的内部设有T型滑块15和T型凹槽17，半圆弧密封板14转动到出雾管6带有矩形开口16的一侧时，刚好完全遮住通气孔，有效防止灰尘进入导致零部件损坏入。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
