专利摘要

本实用新型公开了一种耳鼻喉科通气管，包括氧气输送管，所述氧气输送管的右侧连通有氧气输送管接头，所述氧气输送管接头的右侧连通有连接器，所述连接器的内部设置有连接管，所述连接器表面的顶部和底部均设置有固定机构，且固定机构包括螺纹杆、螺纹管和夹板，所述氧气输送管的底部连通有输气管。本实用新型通过氧气输送管，达到对氧气输送的效果，通过氧气输送管接头，达到连接连接器的效果，通过连接器，达到放置连接管的效果，通过连接管，达到与氧气瓶连接的效果，通过固定机构，达到对连接管固定的效果，通过输气管，达到对患者治疗的效果，该通气管方便与氧气管连通，不易出现掉落的状况，方便对患者进行治疗。

权利要求

1.一种耳鼻喉科通气管，包括氧气输送管（1），其特征在于：所述氧气输送管（1）的右侧连通有氧气输送管接头（2），所述氧气输送管接头（2）的右侧连通有连接器（3），所述连接器（3）的内部设置有连接管（4），所述连接器（3）表面的顶部和底部均设置有固定机构（5），且固定机构（5）包括螺纹杆（51）、螺纹管（52）和夹板（53），所述氧气输送管（1）的底部连通有输气管（6）。

2.根据权利要求1所述的一种耳鼻喉科通气管，其特征在于：所述螺纹杆（51）的表面套设有螺纹管（52），所述螺纹管（52）的一侧固定连接有夹板（53），所述夹板（53）的底部与连接管（4）接触。

3.根据权利要求1或2所述的一种耳鼻喉科通气管，其特征在于：所述螺纹管（52）的两侧均固定连接有第一滑块（7），所述连接器（3）的表面开设有第一滑槽（8），且第一滑块（7）与第一滑槽（8）滑动连接。

4.根据权利要求1所述的一种耳鼻喉科通气管，其特征在于：所述连接器（3）的内部固定连接有挡板（9），所述挡板（9）的右侧固定连接有橡胶垫（10），所述连接管（4）的正面和背面均固定连接有第二滑块（11），所述连接器（3）的表面开设有第二滑槽（12），且第二滑块（11）与第二滑槽（12）滑动连接。

5.根据权利要求1所述的一种耳鼻喉科通气管，其特征在于：所述氧气输送管（1）的左侧固定连接有固定块（13），且固定块（13）的表面开设有通孔（14），所述氧气输送管（1）的表面套设有侧翼（15）。

说明书

技术领域

本实用新型涉及医疗器械技术领域，具体为一种耳鼻喉科通气管。

背景技术

医疗器械是指直接或者间接用于人体的仪器、设备、器具、体外诊断试剂及校准物、材料以及其他类似或者相关的物品，包括所需要的计算机软件；其效用主要通过物理等方式获得，不是通过药理学、免疫学或者代谢的方式获得，或者虽然有这些方式参与但是只起辅助作用；其目的是疾病的诊断、预防、监护、治疗或者缓解，在对耳鼻喉科患者进行治疗时，需要使用通气管，而且现有的通气管不方便与氧气管连接，很容易出现掉落的状况，为此我们提出一种耳鼻喉科通气管。

实用新型内容

本实用新型的目的在于提供一种耳鼻喉科通气管，具备方便与氧气管连通，不易出现掉落的优点，解决了通气管不方便与氧气管连接，很容易出现掉落的问题。

为实现上述目的，本实用新型提供如下技术方案：一种耳鼻喉科通气管，包括氧气输送管，所述氧气输送管的右侧连通有氧气输送管接头，所述氧气输送管接头的右侧连通有连接器，所述连接器的内部设置有连接管，所述连接器表面的顶部和底部均设置有固定机构，且固定机构包括螺纹杆、螺纹管和夹板，所述氧气输送管的底部连通有输气管。

优选的，所述螺纹杆的表面套设有螺纹管，所述螺纹管的一侧固定连接有夹板，所述夹板的底部与连接管接触。

优选的，所述螺纹管的两侧均固定连接有第一滑块，所述连接器的表面开设有第一滑槽，且第一滑块与第一滑槽滑动连接。

优选的，所述连接器的内部固定连接有挡板，所述挡板的右侧固定连接有橡胶垫，所述连接管的正面和背面均固定连接有第二滑块，所述连接器的表面开设有第二滑槽，且第二滑块与第二滑槽滑动连接。

优选的，所述氧气输送管的左侧固定连接有固定块，且固定块的表面开设有通孔，所述氧气输送管的表面套设有侧翼。

与现有技术相比，本实用新型的有益效果如下：

1、本实用新型通过氧气输送管，达到对氧气输送的效果，通过氧气输送管接头，达到连接连接器的效果，通过连接器，达到放置连接管的效果，通过连接管，达到与氧气瓶连接的效果，通过固定机构，达到对连接管固定的效果，通过输气管，达到对患者治疗的效果，该通气管方便与氧气管连通，不易出现掉落的状况，方便对患者进行治疗。

2、本实用新型通过第一滑块和第一滑槽，达到辅助螺纹管移动的效果，避免出现移动过多的状况，通过挡板和橡胶垫，达到对连接管密封的效果，避免氧气出现泄漏的状况，通过第二滑块和第二滑槽，达到辅助连接管移动的效果，方便对连接管进行定位，通过固定块和通孔，方便人们拿取该通气管。

附图说明

此处所说明的附图用来提供对本申请的进一步理解，构成本申请的一部分，本申请的示意性实施例及其说明用于解释本申请，并不构成对本申请的不当限定，在附图中：

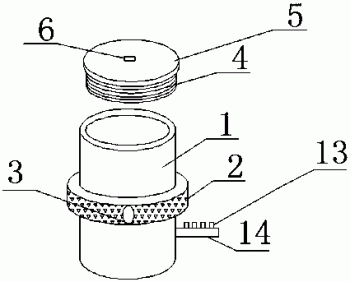

图1为本实用新型结构示意图；

图2为本实用新型结构连接器的右视图；

图3为本实用新型图1中A的局部结构放大示意图；

图4为本实用新型固定机构示意图。

图中：1氧气输送管、2氧气输送管接头、3连接器、4连接管、5固定机构、51螺纹杆、52螺纹管、53夹板、6输气管、7第一滑块、8第一滑槽、9挡板、10橡胶垫、11第二滑块、12第二滑槽、13固定块、14通孔、15侧翼。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

在实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

本实用新型的氧气输送管1、氧气输送管接头2、连接器3、连接管4、固定机构5、螺纹杆51、螺纹管52、夹板53、输气管6、第一滑块7、第一滑槽8、挡板9、橡胶垫10、第二滑块11、第二滑槽12、固定块13、通孔14和侧翼15部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。

请参阅图1-4，一种耳鼻喉科通气管，包括氧气输送管1，氧气输送管1的左侧固定连接有固定块13，且固定块13的表面开设有通孔14，通过固定块13和通孔14，方便人们拿取该通气管，氧气输送管1的表面套设有侧翼15，氧气输送管1的右侧连通有氧气输送管接头2，氧气输送管接头2的右侧连通有连接器3，连接器3的内部固定连接有挡板9，挡板9的右侧固定连接有橡胶垫10，通过挡板9和橡胶垫10，达到对连接管4密封的效果，避免氧气出现泄漏的状况，连接管4的正面和背面均固定连接有第二滑块11，连接器3的表面开设有第二滑槽12，且第二滑块11与第二滑槽12滑动连接，通过第二滑块11和第二滑槽12，达到辅助连接管4移动的效果，方便对连接管4进行定位，连接器3的内部设置有连接管4，连接器3表面的顶部和底部均设置有固定机构5，且固定机构5包括螺纹杆51、螺纹管52和夹板53，螺纹杆51的表面套设有螺纹管52，螺纹管52的一侧固定连接有夹板53，夹板53的底部与连接管4接触，螺纹管52的两侧均固定连接有第一滑块7，连接器3的表面开设有第一滑槽8，且第一滑块7与第一滑槽8滑动连接，通过第一滑块7和第一滑槽8，达到辅助螺纹管52移动的效果，避免出现移动过多的状况，氧气输送管1的底部连通有输气管6，通过氧气输送管1，达到对氧气输送的效果，通过氧气输送管接头2，达到连接连接器3的效果，通过连接器3，达到放置连接管4的效果，通过连接管4，达到与氧气瓶连接的效果，通过固定机构5，达到对连接管4固定的效果，通过输气管6，达到对患者治疗的效果，该通气管方便与氧气管连通，不易出现掉落的状况，方便对患者进行治疗。

使用时，通过氧气输送管1，达到对氧气输送的效果，通过氧气输送管接头2，达到连接连接器3的效果，通过连接器3，达到放置连接管4的效果，通过连接管4，达到与氧气瓶连接的效果，通过固定机构5，达到对连接管4固定的效果，通过输气管6，达到对患者治疗的效果，该通气管方便与氧气管连通，不易出现掉落的状况，方便对患者进行治疗。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
