专利摘要

本实用新型公开了一种割样机粉尘集中回收机构，具体涉及割样机领域，包括固定支撑架，所述固定支撑架的侧面固定安装有连接块，所述连接块的内部固定安装有负压风机，所述负压风机的侧面固定安装有连接导管，所述固定支撑架的顶部固定安装有工作平台，所述工作平台的两侧活动安装有活动滑轨。本实用新型通过设置粉尘过滤筒，粉尘则会进入粉尘过滤筒和粉尘吸收筒的内部，粉尘过滤筒的内部固定安装有英石填充块和吸附活性炭，此时通过英石填充块可以将颗粒状的粉尘过滤在内部，又因为吸附活性炭的设置使得通过吸附活性炭能将粉尘吸附，最后完成工作，避免在清理杂质的过程中粉尘会飞起，从而保护了工作人员。

权利要求

1.一种割样机粉尘集中回收机构，包括固定支撑架(1)，所述固定支撑架(1)的侧面固定安装有连接块(2)，所述连接块(2)的内部固定安装有负压风机(3)，其特征在于：所述负压风机(3)的侧面固定安装有连接导管(4)，所述固定支撑架(1)的顶部固定安装有工作平台(5)，所述工作平台(5)的两侧活动安装有活动滑轨(7)，所述工作平台(5)的两侧固定安装有侧面固定挡板(6)，所述活动滑轨(7)的外壁的表面活动安装有活动连接块(8)，所述活动连接块(8)的底部活动安装有工作刀头(9)，所述侧面固定挡板(6)的内部固定安装有集气导管(10)，所述集气导管(10)外壁的表面固定安装有固定连接块(11)，所述集气导管(10)的侧面固定连接有连接输送管(12)，所述连接输送管(12)的底部可拆卸连接有杂质收纳筒(13)，所述杂质收纳筒(13)的内部固定安装有过滤分离网(14)，所述杂质收纳筒(13)的底部固定安装有可拆卸连接块(15)，所述可拆卸连接块(15)的底部螺纹连接有粉尘过滤筒(16)，所述粉尘过滤筒(16)的内部固定安装有英石填充块(17)，所述粉尘过滤筒(16)的底部螺纹连接有粉尘吸收筒(18)，所述粉尘吸收筒(18)的内部固定安装有吸附活性炭(19)。

2.根据权利要求1所述的一种割样机粉尘集中回收机构，其特征在于：所述可拆卸连接块(15)的内部开设有连接螺纹(151)，所述粉尘过滤筒(16)和粉尘吸收筒(18)的底部均固定安装可拆卸连接块(15)。

3.根据权利要求1所述的一种割样机粉尘集中回收机构，其特征在于：所述固定连接块(11)的内部开设有连接套口(111)，所述固定连接块(11)和侧面固定挡板(6)内部镶嵌安装。

4.根据权利要求1所述的一种割样机粉尘集中回收机构，其特征在于：所述粉尘吸收筒(18)的底部和连接导管(4)的顶部螺纹连接，所述连接导管(4)呈圆形，所述连接导管(4)为铝合金质构件。

5.根据权利要求1所述的一种割样机粉尘集中回收机构，其特征在于：所述工作平台(5)为铝合金质构件，所述连接块(2)呈圆形，所述连接块(2)为铝合金质构件。

6.根据权利要求1所述的一种割样机粉尘集中回收机构，其特征在于：所述活动滑轨(7)为铝合金质构件，所述活动连接块(8)为铝合金质构件。

7.根据权利要求1所述的一种割样机粉尘集中回收机构，其特征在于：所述杂质收纳筒(13)、粉尘过滤筒(16)、粉尘吸收筒(18)的内部均开设有收纳腔。

说明书

技术领域

本实用新型涉及割样机技术领域，更具体地说，本实用新型涉及一种割样机粉尘集中回收机构。

背景技术

割样机是一种切割样品的机器，主要应用在纸箱、彩盒、泡沫板等材质上，通过电脑传输指令能让割样机可以在纸箱、彩盒、泡沫板，的表面进行取样和设计样式，从而能达到工作所需，因此就包括一种割样机粉尘集中回收机构。

但是其在实际使用切割机时，仍旧存在一些缺点，如在对纸箱和彩盒进行切割时，工作台的表面难免会有粉尘和杂质存在，而在对其工作台清理时，粉尘会飞起，清理人员在吸气的过程中会将粉尘吸入内部，使得工作人员的人身安全受到影响，并且在对杂质进行清理时，杂质容易掉落在切样机的内部，使得切样机的内部无法正常进行工作。

因此亟需一种割样机粉尘集中回收清理机构。

实用新型内容

为了克服现有技术的上述缺陷，本实用新型的实施例提供一种割样机粉尘集中回收机构，通过设置杂质收纳筒和粉尘过滤筒，通过连接输送管能将粉尘和杂质输送到杂质收纳筒的内部，而杂质收纳筒的内部固定安装有过滤分离网，此时通过过滤分离网能将杂质和粉尘分离，使得杂质会停滞在过滤分离网的顶部，而粉尘则会进入粉尘过滤筒和粉尘吸收筒的内部，粉尘过滤筒的内部固定安装有英石填充块和吸附活性炭，此时通过英石填充块可以将颗粒状的粉尘过滤在内部，又因为吸附活性炭的设置使得通过吸附活性炭能将粉尘吸附，最后完成工作，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：包括固定支撑架，所述固定支撑架的侧面固定安装有连接块，所述连接块的内部固定安装有负压风机，所述负压风机的侧面固定安装有连接导管，所述固定支撑架的顶部固定安装有工作平台，所述工作平台的两侧活动安装有活动滑轨，所述工作平台的两侧固定安装有侧面固定挡板，所述活动滑轨的外壁的表面活动安装有活动连接块，所述活动连接块的底部活动安装有工作刀头，所述侧面固定挡板的内部固定安装有集气导管，所述集气导管外壁的表面固定安装有固定连接块，所述集气导管的侧面固定连接有连接输送管，所述连接输送管的底部可拆卸连接有杂质收纳筒，所述杂质收纳筒的内部固定安装有过滤分离网，所述杂质收纳筒的底部固定安装有可拆卸连接块，所述可拆卸连接块的底部螺纹连接有粉尘过滤筒，所述粉尘过滤筒的内部固定安装有英石填充块，所述粉尘过滤筒的底部螺纹连接有粉尘吸收筒，所述粉尘吸收筒的内部固定安装有吸附活性炭。

在一个优选地实施方式中，所述可拆卸连接块的内部开设有连接螺纹，所述粉尘过滤筒和粉尘吸收筒的底部均固定安装可拆卸连接块。

在一个优选地实施方式中，所述固定连接块的内部开设有连接套口，所述固定连接块和侧面固定挡板内部镶嵌安装。

在一个优选地实施方式中，所述粉尘吸收筒的底部和连接导管的顶部螺纹连接，所述连接导管呈圆形，所述连接导管为铝合金质构件。

在一个优选地实施方式中，所述工作平台为铝合金质构件，所述连接块呈圆形，所述连接块为铝合金质构件。

在一个优选地实施方式中，所述活动滑轨为铝合金质构件，所述活动连接块为铝合金质构件。

在一个优选地实施方式中，所述杂质收纳筒、粉尘过滤筒、粉尘吸收筒的内部均开设有收纳腔。

本实用新型的技术效果和优点：

1、本实用新型通过设置杂质收纳筒，通过连接输送管能将粉尘和杂质输送到杂质收纳筒的内部，而杂质收纳筒的内部固定安装有过滤分离网，此时通过，过滤分离网能将杂质和粉尘分离，使得杂质会停滞在过滤分离网的顶部通过，过滤分离网能将杂质吸收在杂质收纳筒的内部，避免在清理的过程中杂质会掉落进切割机的内部，从而提高了工作效率；

2、本实用新型通过设置粉尘过滤筒，粉尘则会进入粉尘过滤筒和粉尘吸收筒的内部，粉尘过滤筒的内部固定安装有英石填充块和吸附活性炭，此时通过英石填充块可以将颗粒状的粉尘过滤在内部，又因为吸附活性炭的设置使得通过吸附活性炭能将粉尘吸附，最后完成工作，避免在清理杂质的过程中粉尘会飞起，从而保护了工作人员。

附图说明

图1为本实用新型的整体结构示意图。

图2为本实用新型的图1的A处整体放大结构示意图。

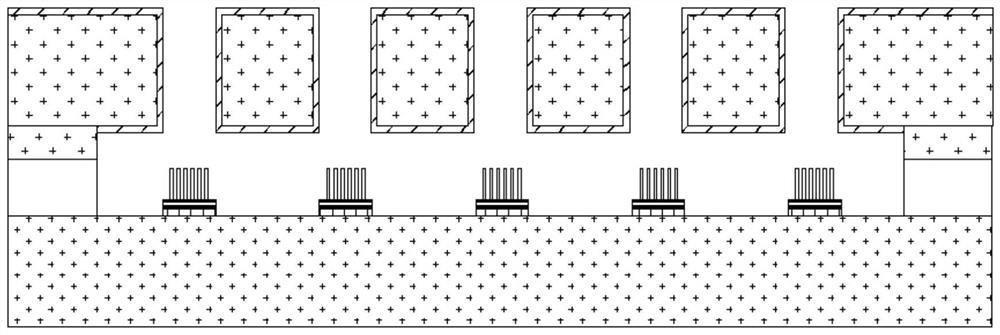

图3为本实用新型的侧面固定挡板内部整体结构示意图。

图4为本实用新型的固定连接块内部整体结构示意图。

图5为本实用新型的固定连接块内部整体结构示意图。

附图标记为：1、固定支撑架；2、连接块；3、负压风机；4、连接导管；5、工作平台；6、侧面固定挡板；7、活动滑轨；8、活动连接块；9、工作刀头；10、集气导管；11、固定连接块；12、连接输送管；13、杂质收纳筒；14、过滤分离网；15、可拆卸连接块；16、粉尘过滤筒；17、英石填充块；18、粉尘吸收筒；19、吸附活性炭；111、连接套口；151、连接螺纹。

负压风机的品牌为欣歌，且它的型号为XG-3。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

如附图1-5所示的一种割样机粉尘集中回收机构，包括固定支撑架1，固定支撑架1的侧面固定安装有连接块2，连接块2的内部固定安装有负压风机3，负压风机3的侧面固定安装有连接导管4，固定支撑架1的顶部固定安装有工作平台5，工作平台5的两侧活动安装有活动滑轨7，工作平台5的两侧固定安装有侧面固定挡板6，活动滑轨7的外壁的表面活动安装有活动连接块8，活动连接块8的底部活动安装有工作刀头9，侧面固定挡板6的内部固定安装有集气导管10，集气导管10外壁的表面固定安装有固定连接块11，集气导管10的侧面固定连接有连接输送管12，连接输送管12的底部可拆卸连接有杂质收纳筒13，杂质收纳筒13的内部固定安装有过滤分离网14，杂质收纳筒13的底部固定安装有可拆卸连接块15，可拆卸连接块15的底部螺纹连接有粉尘过滤筒16，粉尘过滤筒16的内部固定安装有英石填充块17，粉尘过滤筒16的底部螺纹连接有粉尘吸收筒18，粉尘吸收筒18的内部固定安装有吸附活性炭19，可拆卸连接块15的内部开设有连接螺纹151，粉尘过滤筒16和粉尘吸收筒18的底部均固定安装可拆卸连接块15，固定连接块11的内部开设有连接套口111，固定连接块11和侧面固定挡板6内部镶嵌安装，粉尘吸收筒18的底部和连接导管4的顶部螺纹连接，连接导管4呈圆形，连接导管4为铝合金质构件，工作平台5为铝合金质构件，连接块2呈圆形，连接块2为铝合金质构件，活动滑轨7为铝合金质构件，活动连接块8为铝合金质构件，杂质收纳筒13、粉尘过滤筒16、粉尘吸收筒18的内部均开设有收纳腔。

具体参考说明书附图4，可拆卸连接块15的内部开设有连接螺纹151，粉尘过滤筒16和粉尘吸收筒18的底部均固定安装可拆卸连接块15；

实施方式具体为通过设置连接螺纹151，使得通过连接螺纹151能将粉尘过滤筒16、杂质收纳筒13、粉尘吸收筒18连接在一起，既解决了连接问题，又解决了拆卸问题。

具体参考说明书附图5，固定连接块11的内部开设有连接套口111，固定连接块11和侧面固定挡板6内部镶嵌安装；

实施方式具体为通过设置连接套口111，使得通过连接套口111能将杂质和粉尘吸收到集气导管10的内部，既解决了连接问题，又解决了收纳问题。

本实用新型工作原理：

第一步：将各部位零件组装好，然后利用可拆卸连接块15内部开设的连接螺纹151将杂质收纳筒13、粉尘过滤筒16、粉尘吸收筒18连接在一起，当连接完毕时，将杂质收纳筒13底部和连接导管4可拆卸连接，将杂质收纳筒13和连接输送管12螺纹连接。

第二步：然后启动负压风机3使得负压风机3开始向外部抽气，又因为侧面固定挡板6的内部固定安装有集气导管10，而集气导管10外壁的表面固定安装有固定连接块11，此时通过固定连接块11开始向内部抽气，因为固定连接块11正对着固定支撑架1的表面，所以此时通过固定连接块11能将表面的粉尘和杂质吸收到内部，通过连接输送管12能将粉尘和杂质输送到杂质收纳筒13的内部，而杂质收纳筒13的内部固定安装有过滤分离网14，此时通过过滤分离网14能将杂质和粉尘分离，使得杂质会停滞在过滤分离网14的顶部，而粉尘则会进入粉尘过滤筒16和粉尘吸收筒18的内部，粉尘过滤筒16的内部固定安装有英石填充块17和吸附活性炭19，此时通过英石填充块17可以将颗粒状的粉尘过滤在内部，又因为吸附活性炭19的设置使得通过吸附活性炭19能将粉尘吸附，最后完成工作。

第三步：最后完成工作，即可。

最后应说明的几点是：首先，在本申请的描述中，需要说明的是，除非另有规定和限定，术语“安装”、“相连”、“连接”应做广义理解，可以是机械连接或电连接，也可以是两个元件内部的连通，可以是直接相连，“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变，则相对位置关系可能发生改变；

其次：本实用新型公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本实用新型同一实施例及不同实施例可以相互组合；

最后：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
