专利摘要

本发明涉及一种防震式核电站屏蔽门。本发明墙体地基有墙体电磁条，预应力拉锁在墙体地基两端，门框安装有电机，门体有抗震机构和锁紧机构；抗震机构的型钢层居中，钢板一在吸能层、型钢层和弹簧层上侧，门扇电磁条在门体钢板层外侧，拉锁沿厚度方向将中间型钢层、钢板一、吸能层、型钢层、弹簧层、门体钢板层、门体吸附层固定在门体内；锁紧机构的锁杆在门体吸附层上，钢杆、锁杆经转向器垂直交叉连接，伸缩销在钢杆、锁杆末端。本发明克服了通过加强整个门框架和铰链支撑来保护门板存在的缺陷。本发明利用电磁防震技术，使得核电站屏蔽门更为安全可靠，门体内部夹层为型钢层、弹簧层和吸能层，可有效吸收地震能量，并减轻核电站屏蔽门的质量。

权利要求

1.一种防震式核电站屏蔽门，其特征在于：包括墙体地基(1)、电机(2)、门体(3)、预应力拉锁(4)以及置于墙体地基中间的门框(5)，所述墙体地基(1)左右两侧设有墙体电磁条(6)，所述门体(3)通过铰链(7)与门框(5)相连接，所述预应力拉锁(4)安插于墙体地基(1)左右两端，所述门框(5)上侧安装有电机(2)，所述门体(3)包括抗震机构和锁紧机构；所述抗震机构包括中间型钢层(20)、钢板一(21)、吸能层(22)、型钢层(23)、弹簧层(24)、门体钢板层(25)、门体吸附层(26)、钢板二(27)、门扇电磁条(28)和拉锁(29)，即所述中间型钢层(20)两侧由内至外依次对称排放钢板一(21)、吸能层(22)、型钢层(23)、弹簧层(24)和门体钢板层(25)，所述钢板一(21)置于吸能层(22)、型钢层(23)和弹簧层(24)上侧，所述钢板(27)置于中间型钢层(20)以及对称分布在中间型钢层(20)两侧的吸能层(22)下侧，所述门体吸附层(26)与门体钢板层(25)连接，所述门扇电磁条(28)置于门体钢板层(25)外侧边缘，所述拉锁(29)沿厚度方向将中间型钢层(20)、钢板一(21)、吸能层(22)、型钢层(23)、弹簧层(24)、门体钢板层(25)和门体吸附层(26)固定在门体(3)内；所述锁紧机构包括钢杆(30)，转向器(31)，伸缩销(32)和锁杆(33)，即所述锁杆(33)横向安装在门体吸附层(26)上，所述钢杆(30)和锁杆(33)通过转向器(31)垂直交叉连接，所述伸缩销(32)安装在钢杆(30)和锁杆(33)末端。

2.根据权利要求1所述的一种防震式核电站屏蔽门，其特征在于：所述吸能层(22)内部由若干隔板(220)隔开，所述吸能层(22)空心部分填充有U型条(221)，所述U型条(221)每三个成组，每组之间转向互异。

3.根据权利要求1所述的一种防震式核电站屏蔽门，其特征在于：所述弹簧层(24)为矩阵排布的弹簧构件，所述型钢层(23)和中间型钢层(20)为网状结构，所述弹簧层(24)、型钢层(23)和中间型钢层(20)的空隙间填充有聚甲基丙烯酸甲酯等高聚材料。

4.根据权利要求1所述的一种防震式核电站屏蔽门，其特征在于：拉锁(29)沿厚度方向将中间型钢层(20)、钢板一(21)、吸能层(22)、型钢层(23)、弹簧层(24)、门体钢板层(25)和门体吸附层(26)固定在门体(3)内。

5.根据权利要求1所述的一种防震式核电站屏蔽门，其特征在于：所述钢杆(30)纵向安装在门体吸附层(26)上，所述锁杆(33)横向安装在门体吸附层(26)上，所述钢杆(30)和锁杆(33)通过转向器(31)垂直交叉连接，所述伸缩销(32)安装在钢杆(30)和锁杆(33)末端。

说明书

技术领域

本发明涉及一种抗震门领域，尤其涉及一种防震式核电站屏蔽门。

背景技术

在本发明之前，目前，大多数核电站屏蔽门都是通过加强整个门框架和铰链支撑来保护门板，防止门板变形错位，主要通过强度加强来防止地震破坏。但这种方法因为材料和结构的强度有限，无法有效抵抗强烈地震带来的强度破坏，不利于地震能量的消耗，很容易出现因强度不够而导致防震失效的现象。

发明内容

本发明的目的就在于克服上述缺陷，提供一种防震式的核电站屏蔽门。

本发明的技术方案为：

一种防震式的核电站屏蔽门，其主要技术特征在于：包括墙体地基(1)、电机(2)、门体(3)、预应力拉锁(4)以及置于墙体地基中间的门框(5)，所述墙体地基(1)左右两侧设有墙体电磁条(6)，所述门体(3)通过铰链(7)与门框(5)相连接，所述预应力拉锁(4)安插于墙体地基(1)左右两端，所述门框(5)上侧安装有电机(2)，所述门体(3)包括抗震机构和锁紧机构；所述抗震机构包括中间型钢层(20)、钢板一(21)、吸能层(22)、型钢层(23)、弹簧层(24)、门体钢板层(25)、门体吸附层(26)、钢板二(27)、门扇电磁条(28)和拉锁(29)，即所述中间型钢层(20)两侧由内至外依次对称排放钢板一(21)、吸能层(22)、型钢层(23)、弹簧层(24)和门体钢板层(25)，所述钢板一(21)置于吸能层(22)、型钢层(23)和弹簧层(24)上侧，所述钢板(27)置于中间型钢层(20)以及对称分布在中间型钢层(20)两侧的吸能层(22)下侧，所述门体吸附层(26)与门体钢板层(25)连接，所述门扇电磁条(28)置于门体钢板层(25)外侧边缘，所述拉锁(29)沿厚度方向将中间型钢层(20)、钢板一(21)、吸能层(22)、型钢层(23)、弹簧层(24)、门体钢板层(25)和门体吸附层(26)固定在门体(3)内；所述锁紧机构包括钢杆(30)，转向器(31)，伸缩销(32)和锁杆(33)，即所述锁杆(33)横向安装在门体吸附层(26)上，所述钢杆(30)和锁杆(33)通过转向器(31)垂直交叉连接，所述伸缩销(32)安装在钢杆(30)和锁杆(33)末端。

所述吸能层(22)内部由若干隔板(220)隔开，所述吸能层(22)空心部分填充有U型条(221)，所述U型条(221)每三个成组，每组之间转向互异。

所述弹簧层(24)为矩阵排布的弹簧构件，所述型钢层(23)和中间型钢层(20)为网状结构，所述弹簧层(24)、型钢层(23)和中间型钢层(20)的空隙间填充有聚甲基丙烯酸甲酯等高聚材料。

所述拉锁(29)沿厚度方向将中间型钢层(20)、钢板一(21)、吸能层(22)、型钢层(23)、弹簧层(24)、门体钢板层(25)和门体吸附层(26)固定在门体(3)内。

所述钢杆(30)纵向安装在门体吸附层(26)上，所述锁杆(33)横向安装在门体吸附层(26)上，所述钢杆(30)和锁杆(33)通过转向器(31)垂直交叉连接，所述伸缩销(32)安装在钢杆(30)和锁杆(33)末端。

本发明与现有技术相比，其显著优点为：

1、利用电磁防震技术，使得核电站屏蔽门更为安全可靠。

2、门体内部夹层为型钢层、弹簧层和吸能层，可有效吸收地震能量，并减轻核电站屏蔽门的质量。

下面结合附图和具体实施方式对本发明作进一步的详细描述。

附图说明

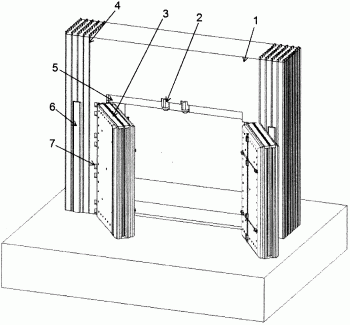

图1——本发明结构原理示意图。

图2——本发明门体剖视图。

图3——本发明门体主视图。

图4——本发明吸能层轴测视图及其局部放大图。

图中各标号表示对应的部件名称如下：

墙体地基(1)；电机(2)；门体(3)；预应力拉锁(4)；门框(5)；墙体电磁条(6)；铰链(7)；中间型钢层(20)；钢板一(21)；吸能层(22)；型钢层(23)；弹簧层(24)；门体钢板层(25)；门体吸附层(26)；钢板二(27)；门扇电磁条(28)；拉锁(29)；钢杆(30)；转向器(31)；伸缩销(32)；锁杆(33)；隔板(220)；U型条(221)。

具体实施方式

如图1-4所示：

一种防震式的核电站屏蔽门，包括墙体地基(1)、电机(2)、门体(3)、预应力拉锁(4)以及置于墙体地基中间的门框(5)，所述墙体地基(1)左右两侧设有墙体电磁条(6)，所述门体(3)通过铰链(7)与门框(5)相连接，所述预应力拉锁(4)安插于墙体地基(1)左右两端，所述门框(5)上侧安装有电机(2)，所述门体(3)包括抗震机构和锁紧机构；所述抗震机构包括中间型钢层(20)、钢板一(21)、吸能层(22)、型钢层(23)、弹簧层(24)、门体钢板层(25)、门体吸附层(26)、钢板二(27)、门扇电磁条(28)和拉锁(29)，即所述中间型钢层(20)两侧由内至外依次对称排放钢板一(21)、吸能层(22)、型钢层(23)、弹簧层(24)和门体钢板层(25)，所述钢板一(21)置于吸能层(22)、型钢层(23)和弹簧层(24)上侧，所述钢板(27)置于中间型钢层(20)以及对称分布在中间型钢层(20)两侧的吸能层(22)下侧，所述门体吸附层(26)与门体钢板层(25)连接，所述门扇电磁条(28)置于门体钢板层(25)外侧边缘，所述拉锁(29)沿厚度方向将中间型钢层(20)、钢板一(21)、吸能层(22)、型钢层(23)、弹簧层(24)、门体钢板层(25)和门体吸附层(26)固定在门体(3)内；所述锁紧机构包括钢杆(30)，转向器(31)，伸缩销(32)和锁杆(33)，即所述锁杆(33)横向安装在门体吸附层(26)上，所述钢杆(30)和锁杆(33)通过转向器(31)垂直交叉连接，所述伸缩销(32)安装在钢杆(30)和锁杆(33)末端。

所述吸能层(22)内部由若干隔板(220)隔开，所述吸能层(22)空心部分填充有U型条(221)，所述U型条(221)每三个成组，每组之间转向互异。

所述弹簧层(24)为矩阵排布的弹簧构件，所述型钢层(24)和中间型钢层(20)为网状结构，所述弹簧层(24)、型钢层(23)和中间型钢层(20)的空隙间填充有聚甲基丙烯酸甲酯等高聚材料。

所述拉锁(29)沿厚度方向将中间型钢层(20)、钢板一(21)、吸能层(22)、型钢层(23)、弹簧层(24)、门体钢板层(25)和门体吸附层(26)固定在门体(3)内。

所述钢杆(30)纵向安装在门体吸附层(26)上，所述锁杆(33)横向安装在门体吸附层(26)上，所述钢杆(30)和锁杆(33)通过转向器(31)垂直交叉连接，所述伸缩销(32)安装在钢杆(30)和锁杆(33)末端。

本发明应用过程简要说明：

当地震来临时，充气式混凝土的墙体地基(1)可以保证门体(3)不会因为墙体地基(1)的严重损坏而扭曲变形，起到防震作用。预应力拉锁(4)安插于墙体地基(1)左右两端，使得门框(5)有一定的变形还原能力，保证了地震中屏蔽门不会因为门框的严重损坏影响门体开启，起到防震作用。门体(3)通过铰链(7)与门框(5)相连接，门框(5)上侧安装有电机(2)，电机(2)通过链传动带动铰链(7)转动，从而实现门体(3)的开启。门体(3)包括抗震机构和锁紧机构。抗震机构包括中间型钢层(20)、钢板一(21)、吸能层(22)、型钢层(23)、弹簧层(24)、门体钢板层(25)、门体吸附层(26)、钢板二(27)、门扇电磁条(28)和拉锁(29)，即中间型钢层(20)两侧由内至外依次对称排放钢板一(21)、吸能层(22)、型钢层(23)、弹簧层(24)和门体钢板层(25)，钢板一(21)置于吸能层(22)、型钢层(23)和弹簧层(24)上侧，钢板(27)置于中间型钢层(20)以及对称分布在中间型钢层(20)两侧的吸能层(22)下侧，门体吸附层(26)与门体钢板层(25)连接，门扇电磁条(28)置于门体钢板层(25)外侧边缘，拉锁(29)沿厚度方向将中间型钢层(20)、钢板一(21)、吸能层(22)、型钢层(23)、弹簧层(24)、门体钢板层(25)和门体吸附层(26)固定在门体(3)内。地震能量通过门框(5)、铰链(7)传递至门体(3)，门体(3)的各组成部分在铰链(7)带动的作用下以振动的方式消耗地震能量，其中吸能层(22)中的U型条(221)和中间型钢层(20)的空隙间填充的聚甲基丙烯酸甲酯等高聚材料能够有效吸震。当门扇关闭时，门体(3)上的门扇电磁条(28)通过相互吸引，在地震作用下以振动方式消耗地震能量。当门扇打开时，门体(3)上的门扇电磁条(28)与墙体电磁条(6)通过相互吸引，在地震作用下以振动方式消耗地震能量。锁紧机构包括钢杆(30)，转向器(31)，伸缩销(32)和锁杆(33)，即所述锁杆(33)横向安装在门体吸附层(26)上，钢杆(30)和锁杆(33)通过转向器(31)垂直交叉连接，伸缩销(32)安装在钢杆(30)和锁杆(33)末端。钢杆(30)通过电机进行转动，钢杆(30)上的伸缩销(32)插入门框上的凹槽进行上下锁紧。锁杆(33)通过电机和转向器(31)进行转动，锁杆(33)上的伸缩销(32)插入墙体地基(1)上的凹槽实现左右锁紧。

本发明在门扇打开和闭合的位置采用电磁防震技术，可消耗地震能量，提高核电站屏蔽门的安全性和可靠性。

本发明在门体内部设置型钢层(23)、弹簧层(24)和吸能层(22)，通过可有效吸收地震能量，并减轻核电站屏蔽门的质量。
