专利摘要

本实用新型属于皮尺技术领域，公开了一种古生物演化皮尺，包括皮尺和圆盘形的外壳，所述皮尺在其长度方向按照时间分配不同地质年代的不同代或纪，所述皮尺在其宽度方向对应不同代或纪的区域包括有各自的附图展示区和文字说明区，所述皮尺在其厚度方向对应不同代或纪的区域包括有各自的地质年代及范围；所述外壳上安装有语音播报器，所述语音播报器预先录制有所述皮尺分配的地质年代的各阶段语音信息，且所述语音播报器根据所述皮尺拉出的地质年代实时进行语音播报。本实用新型在了解古生物演化历史的前提下，将古生物演化历史应用在实际操作的皮尺上，在皮尺上根据地史时间的推移记录下古生物的演化史，且皮尺观赏性强，易于携带，方便实用。

权利要求

1.一种古生物演化皮尺，其特征在于，包括皮尺(3)和圆盘形的外壳(1)，所述皮尺(3)呈螺旋状安装在所述外壳(1)内，所述外壳(1)设有供所述皮尺(3)拉出的出口(5)，所述外壳(1)内安装有皮尺回收装置(18)；所述皮尺(3)在其长度方向按照地史时间分配不同地质年代的不同代或纪，所述皮尺(3)在其宽度方向对应不同代或纪的区域包括有各自的附图展示区(10)和文字说明区(9)，所述皮尺(3)在其厚度方向对应不同代或纪的区域包括有各自的地质年代及范围；所述外壳(1)上安装有语音播报器(7)，所述语音播报器(7)预先录制有所述皮尺(3)分配的地质年代的各阶段语音信息，且所述语音播报器(7)根据所述皮尺(3)拉出的地质年代实时进行语音播报；

还包括与所述语音播报器(7)电连接的按钮开关(6)，所述按钮开关(6)安装在所述出口(5)处，所述皮尺(3)对应不同代或纪的区域设置有触发压块(11)，所述触发压块(11)在皮尺(3)从出口(5)拉出时按压所述按钮开关(6)；所述语音播报器(7)设有归零开关(8)。

2.根据权利要求1所述的古生物演化皮尺，其特征在于，所述皮尺(3)的长度为100m、宽度为3cm以及厚度为1cm，所述外壳(1)的直径为25cm以及厚度为6cm。

3.根据权利要求2所述的古生物演化皮尺，其特征在于，所述出口(5)的长度为5cm以及宽度为3cm。

4.根据权利要求1所述的古生物演化皮尺，其特征在于，所述皮尺(3)的起点设有半圆形拉环(4)，所述拉环(4)卡设在所述出口(5)外部。

说明书

技术领域

本实用新型属于皮尺技术领域，尤其涉及一种古生物演化皮尺。

背景技术

在古生物演化历史调查中，需要对地层剖面进行野外实测，如发现了某种古生物化石，则根据该古生物演化，就可以反演出所测地层的地质时代、顶底板位置、地层层序和新老关系的调查信息。但是现有皮尺上只具备实测刻度，在测量过程中，发现某种古生物化石时就不能直观从皮尺上反映出所需的调查信息，需要熟悉古生物演化历史或者对其进行相关查询，即造成了实际操作不方便。

实用新型内容

针对现有技术存在的问题，本实用新型提供了一种古生物演化皮尺，在了解古生物演化历史的前提下，将古生物演化历史应用在实际操作的皮尺上，在皮尺上根据地史时间的推移记录下古生物的演化史，且皮尺观赏性强，易于携带，方便实用。

本实用新型的基础方案：一种古生物演化皮尺，包括皮尺和圆盘形的外壳，所述皮尺呈螺旋状安装在所述外壳内，所述外壳设有供所述皮尺拉出的出口，所述外壳内安装有皮尺回收装置；所述皮尺在其长度方向按照地史时间分配不同地质年代的不同代或纪，所述皮尺在其宽度方向对应不同代或纪的区域包括有各自的附图展示区和文字说明区，所述皮尺在其厚度方向对应不同代或纪的区域包括有各自的地质年代及范围；所述外壳上安装有语音播报器，所述语音播报器预先录制有所述皮尺分配的地质年代的各阶段语音信息，且所述语音播报器根据所述皮尺拉出的地质年代实时进行语音播报。

进一步，所述皮尺的长度为100m、宽度为3cm以及厚度为1cm，所述外壳的直径为25cm以及厚度为6cm。

进一步，所述皮尺以每10m单位标注第一刻度，第一刻度长度为1cm，且位于附图展示区；所述皮尺在每10m单位内以每1m标注第二刻度，第二刻度长度为0.6cm；所述皮尺按照地史时间和长度的比例，每1m间距表示的地史时间长度为0.46亿年。

进一步，所述附图展示区占据所述皮尺的宽度为2cm，所述文字说明区占据所述皮尺的宽度为1cm。

进一步，所述出口的长度为5cm以及宽度为3cm。

进一步，所述皮尺上存在古生物印记的不同代包括五个不同代的地质年代，五个不同代按照从古至今的时间包括太古代、元古代、古生代、中生代和新生代，所述皮尺上还包括在太古代之前时期、生物尚未发生的前太古代。

进一步，所述前太古代占据所述皮尺的长度为13.0435m，所述太古代占据所述皮尺的长度为32.6087m，所述元古代占据所述皮尺(3)的长度为42.5435m，所述古生代包括早古生代和晚古生代，所述早古生代占据所述皮尺的长度为3.7174m，所述晚古生代占据所述皮尺的长度为3.1522m，所述中生代占据所述皮尺的长度为3.5217m，所述新生代占据所述皮尺(3)的长度为1.4130m；所述皮尺的零刻度在所述出口处。

进一步，所述皮尺上的不同代或纪的信息双面刻录；所述外壳的双面刻有古生物演化皮尺的字样，以及中国区域年代地层表或中国区域地质年代表。

进一步，所述皮尺的起点设有半圆形拉环，所述拉环卡设在所述出口外部。

进一步，还包括与所述语音播报器电连接的按钮开关，所述按钮开关安装在所述出口处，所述皮尺对应不同代或纪的区域设置有触发压块，所述触发压块在皮尺从出口拉出时按压所述按钮开关；所述语音播报器设有归零开关。

与现有技术相比，本实用新型的工作原理和有益效果：1、在了解古生物演化历史的前提下，将古生物演化历史应用在实际操作的皮尺上，在皮尺上根据地史时间的推移记录下古生物的演化史。当在进行野外实测地层剖面时，如发现了某种古生物化石，拉出皮尺，对照皮尺上的古生物演化，就可以反演所测地层的地质时代、顶底板位置、地层层序和新老关系，简化了野外实测的操作过程，方便实用，且皮尺观赏性强，易于携带。

2、本实用新型的皮尺呈螺旋状，形象地满足古生物从简单到复杂、从低级到高级的螺旋式发展，设计巧妙，便于查找。

3、皮尺在拉出不同代或纪区域时，对应的不同代或纪区域的触发压块会按压按钮开关，按钮开关触发语音播报器，语音播报器会播报相应阶段的语音信息，从而更加直观反映出古生物演化的信息，同时也增加了皮尺的趣味性。

附图说明

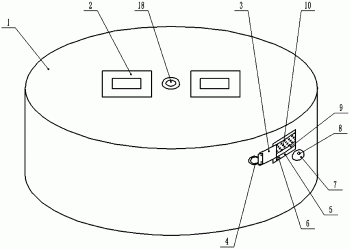

图1是本实用新型实施例一种古生物演化皮尺提供的结构示意图；

图2是本实施例中皮尺的结构示意图；

图3是本实施例中外壳刻有的中国区域年代地层表或中国区域地质年代表。

具体实施方式

为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。

下面结合附图及具体实施例对本实用新型的应用原理作进一步描述：

说明书附图中的附图标记包括：外壳1、字样2、皮尺3、拉环4、出口5、按钮开关6、语音播报器7、归零开关8、文字说明区9、附图展示区10、触发压块11、前太古代12、太古代13、元古代14、古生代15、中生代16和新生代17、皮尺回收装置18。

实施例基于如附图1和图2所示：一种古生物演化皮尺，包括皮尺3和圆盘形的外壳1，皮尺3的长度为100m、宽度为3cm以及厚度为1cm，外壳1的直径为25cm以及厚度为6cm。在本实施例中，皮尺3呈螺旋状安装在外壳1内。具体地，外壳1的内壁设有螺旋槽壁，皮尺3沿螺旋槽壁伸入。外壳1的侧面开设有一出口5，出口5的的长度为5cm以及宽度为3cm，方便皮尺3拉出。外壳1内安装有皮尺回收装置18，皮尺3与皮尺回收装置18连接，皮尺回收装置18采用现有皮尺的自由回收方式，即通过皮尺3连接扭簧，当皮尺3拉出后，皮尺3能自动收回，恢复原状。皮尺3的起点通过铆钉固定有半圆形拉环4，拉环4卡设在出口5外部，通过拉环4可以将皮尺3从外壳1的出口5中拉出。

外壳1的双面左侧刻有古生物演化皮尺的字样2，以及右侧刻有中国区域年代地层表或中国区域地质年代表，能够方便从普通的皮尺3中识辨本实用新型的皮尺3。如图3所示，图3为外壳1刻有的中国区域年代地层表或中国区域地质年代表，引自《中国区域年代地层(地质年代)表说明书》，表中古近系(纪)、新近系(纪)曾合称为“第三系(纪)”，二叠系(纪)曾二分为下(早)、上(晚)，石炭系(纪)曾三分为下(早)、中、上(晚)，志留系(纪)曾三分为下(早)、中、上(晚)。其中，外壳1的表面还刻录有图3表格的记忆口诀“五代十三纪的地质年代表记忆口诀：古代的中国叫震旦(震旦纪Z)，有一位贫寒的武士(寒武纪∈)，穿着一件破棉袄(奥陶纪O)，家里只留(志留纪S)给他一个泥盆(泥盆纪D)，后来去拾炭(石炭纪C)，拾了二、三年(二叠纪P、三叠纪T)就发了财，吃得像个猪猡(侏罗纪J)，又白又胖(白垩纪K)，与古近(古近纪E)相比，新近(新近纪N)体重增加四百斤(第四纪Q)”，从而方便使用者记忆。

皮尺3在其长度方向按照时间分配不同地质年代的不同代或纪，皮尺3在其宽度方向对应不同代或纪的区域包括有各自的附图展示区10和文字说明区9，皮尺3在其厚度方向对应不同代或纪的区域包括有各自的地质年代及范围。具体地，皮尺3上存在古生物印记的不同代包括五个不同代的地质年代，五个不同代按照从古至今的时间包括太古代13、元古代14、古生代15、中生代16和新生代17，皮尺3上还包括在太古代13之前时期、生物尚未发生的前太古代12。并且，皮尺3上的不同代或纪的信息双面刻录，以方便查看。

在本实施例中，按照地球演化时间46亿年和100m长度的皮尺3来计算，即皮尺3长度(100m)与地球演化时间(46亿年)相等作为测算依据(100m＝4600Ma)，皮尺3以每10m单位标注第一刻度，第一刻度长度为1cm，且位于附图展示区10；所述皮尺3在每10m单位内以每1m标注第二刻度，第二刻度长度为0.6cm；所述皮尺3按照地史时间和长度的比例，每1m间距表示的地史时间长度为0.46亿年。其中，前太古代12占据皮尺3的长度为13.0435m，太古代13占据皮尺3的长度为32.6087m，元古代14占据皮尺3的长度为42.5435m，古生代15包括早古生代和晚古生代，早古生代占据皮尺3的长度为3.7174m，晚古生代占据皮尺3的长度为3.1522m，中生代16占据皮尺3的长度为3.5217m，新生代17占据皮尺3的长度为1.4130m；皮尺3的零刻度在出口5处。

在皮尺3宽度上，附图展示区10占据皮尺3的宽度为2cm，文字说明区9占据皮尺3的宽度为1cm。

其中，前太古代12的文字说明区9刻录内容：为无生物年代。太古代13的文字说明区9刻录内容为：出现有机质，如高分子烷烃，饱和异戊二稀类等和无细胞核的细菌和蓝藻，称为细菌和蓝藻时代。元古代14的文字说明区9刻录内容为：为藻类时代，我国有些地方形成较大规模的叠层石，在晚期距今7-6亿年间开始出现原始动物如蠕虫、海绵、水母等。古生代15中的早古生代的文字说明区9刻录内容为：为无脊椎动物时代：节肢动物、腕足动物、软体动物、腔肠动物、棘皮动物、笔石动物等空前大发展；古生代15中的晚古生代的文字说明区9刻录内容为：出现鱼类、两栖类和蕨类植物时代，陆地生物开始大发展。中生代16的文字说明区9刻录内容为：为爬行动物或恐龙时代和裸子植物时代。新生代17的文字说明区9刻录内容为：为被子植物和哺乳动物的时代，距今三百万年，迎来了人类时代。

在皮尺3的厚度上包括的地质年代记及范围如下标注。

前太古代12刻录内容：前太古代，距今46-40亿年的6亿年间。太古代13刻录内容：太古代，距今40-25亿年的15亿年间。元古代14刻录内容：元古代(滹沱纪、长城纪(早(晚)长城世)、蓟县纪(早(晚)蓟县世)、青白口纪(早(晚)青白口世)、南华纪(早(晚)南华世)、震旦纪(早(晚)震旦世))，距今25-5.43亿年的19.57亿年间。古生代15中的早古生代刻录内容：早古生代的寒武纪(早(中、晚)寒武世)(543.0～490Ma)、奥陶纪(早(中、晚)奥陶世)(490～438Ma)、志留纪(早(中、晚、末)志留世)(448～372Ma)，距今5.43-3.72亿年的1.71亿年间；古生代15中的晚古生代刻录内容：晚古生代的泥盆纪(早(中、晚)泥盆世)(372～295Ma)、石炭纪(早(晚)石炭世)(295～257Ma)、二叠纪(早(中、晚)二叠世)(257～227Ma)，距今3.72-2.27亿年的1.45亿年间。中生代16刻录内容：中生代的三叠纪(早(中、晚)三叠世)(227～205Ma)、侏罗纪(早(中、晚)侏罗世)(205～137Ma)、白垩纪(早(晚)白垩世)(137～65Ma)，距今2.27-0.65亿年间的1.62亿年间。新生代17刻录内容：新生代的古近纪(古新世、始新世、渐新世)、新近纪(中新世、上新世)和第四纪(更新世、全新世)，距今0.65亿年至今的6千年～5百万年间。

在本实施例中，外壳1上安装有语音播报器7，语音播报器7预先录制有皮尺3分配的地质年代的各阶段语音信息，且语音播报器7根据皮尺3拉出的地质年代实时进行语音播报。外壳1的出口5处还安装有按钮开关6，按钮开关6与语音播报器7电连接。皮尺3的侧边缘对应不同代或纪的区域设置有触发压块11，触发压块11在皮尺3从出口5拉出时按压按钮开关6。

具体地，语音播报器7按照皮尺3拉出的顺序预先录制好前太古代12、太古代13、元古代14、古生代15、中生代16和新生代17的几个古生物演化阶段的语音信息，语音信息的内容为对应演化阶段所占据在皮尺3上的文字信息，比如说前太古代12的语音信息为：前太古代，距今46-40亿年的6亿年间，为生物尚未发生，无生物年代。触发压块11设置在不同代或纪的起点刻度，当皮尺3首先拉出前太古代时，前太古代的触发压块11按压按钮开关6，语音播报器7便播报前太古代12的语音信息。再继续拉皮尺3使得太古代13被拉出时，太古代13的触发压块11按压按钮开关6，语音播报器7便播报太古代13的语音信息。在本方案中，语音播报器7是按照皮尺3拉出的不同代或纪顺序播报，为使语音播报器7能够清零重新顺序播报，语音播报器7还电连接有归零开关8。

具体实施过程如下：在了解古生物演化历史的前提下，将古生物演化历史运用在实际操作的皮尺3上，在皮尺3上根据地史时间的推移记录下古生物的演化史。当在进行野外实测地层剖面时，如发现了某种古生物化石，拉出皮尺3，对照皮尺3上的古生物演化，就可以反演所测地层的地质时代、顶底板位置、地层层序和新老关系，简化了野外实测的操作过程，方便实用。并且，本皮尺3呈螺旋状，以满足古生物从简单到复杂、从低级到高级的螺旋式发展，设计巧妙，便于查找。

另外，皮尺3在拉出不同代或纪区域时，对应的不同代或纪区域的触发压块11会按压语音播报器7，语音播报器7会播报相应阶段的语音信息，从而更加直观反映出古生物演化的信息，并且也增加了皮尺3的趣味性。

以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
