专利摘要

本实用新型属于三螺杆泵检测的技术领域，公开了一种三螺杆泵各个腔室压力的检测装置，包括设置在三螺杆泵的泵体上对应各个腔室的多个压力传感器，所述压力传感器的检测端穿过泵体直接与腔室内部的压力油接触，所述泵体正对各个腔室的径向位置均开设有多个通孔，所述通孔设置有内螺纹，在所述通孔内壁远离腔室一端设置有台阶，在每个通孔内均设置有密封圈和压力传感器，所述台阶用于放置所述密封圈，所述压力传感器的检测端穿过密封圈与通孔的内螺纹配合旋紧，多个所述压力传感器均与数据采集仪相连。本实用新型可实时的检测三螺杆泵的各个腔室的压力分布状况及传递规格，结构简单，实用性强。

权利要求

1.一种三螺杆泵各个腔室压力的检测装置，其特征在于：包括设置在三螺杆泵的泵体上对应各个腔室的多个压力传感器，所述压力传感器的检测端穿过泵体直接与腔室内部的压力油接触。

2.根据权利要求1所述的三螺杆泵各个腔室压力的检测装置，其特征在于：在所述泵体正对各个腔室的径向位置上均匀开设有多个通孔，所述通孔设置有内螺纹，在每个通孔内均设置有密封圈和压力传感器，所述压力传感器的检测端穿过密封圈与通孔的内螺纹配合旋紧。

3.根据权利要求2所述的三螺杆泵各个腔室压力的检测装置，其特征在于：所述通孔设置有四个，在所述通孔内壁远离腔室的一端设置有台阶，所述台阶用于放置密封圈，所述密封圈采用O形密封圈。

4.根据权利要求1所述的三螺杆泵各个腔室压力的检测装置，其特征在于：多个所述压力传感器与数据采集仪相连。

说明书

技术领域

本实用新型涉及三螺杆泵检测的技术领域，尤其涉及一种三螺杆泵各个腔室压力的检测装置。

背景技术

三螺杆泵具有流量平稳、压力脉动小、有自吸能力、噪声低、振动小、效率高、结构紧凑等优点，广泛用于船舶、电力、机床、电梯、石油等领域。工作原理主要是三根相互啮合的螺杆和衬套构成密封各个密封的腔室，介质能随着密封腔沿轴向作从吸入腔到排出腔的直线运动，有效地将介质排出泵外。

压力是三螺杆泵工作的重要参数，理论上三螺杆泵的压力是沿着轴向各腔室逐级增大的，所以知道三螺杆泵工作时的压力分布式非常重要的，但是因为螺杆泵内部流体是封闭在泵内部的，无法观测和检测，目前只能研究泵入口和出口处的压力和流量，对螺杆泵内部的压力只能通过数值模拟的方法，不能精确的知道螺杆泵内部的压力分布状况。

实用新型内容

本实用新型提供了一种三螺杆泵各个腔室压力的检测装置，解决了三螺杆泵各个腔室压力的检测问题。

本实用新型可通过以下技术方案实现：

一种三螺杆泵各个腔室压力的检测装置，包括设置在三螺杆泵的泵体上对应各个腔室的多个压力传感器，所述压力传感器的检测端穿过泵体直接与腔室内部的压力油接触。

进一步，在所述泵体正对各个腔室的径向位置上均匀开设有多个通孔，所述通孔设置有内螺纹，在每个通孔内均设置有密封圈和压力传感器，所述压力传感器的检测端穿过密封圈与通孔的内螺纹配合旋紧。

进一步，所述通孔设置有四个，在所述通孔内壁远离腔室的一端设置有台阶，所述台阶用于放置密封圈，所述密封圈采用O形密封圈。

进一步，多个所述压力传感器与数据采集仪相连。

本实用新型有益的技术效果在于：

本实用新型通过设置在三螺杆泵各个腔室的径向位置的四个压力传感器，能够精确且实时的检测出各个腔室的压力分布状况及压力在各个腔室的传递规律，并且结构简单，成本低廉，实用性强且易于推广使用。

附图说明

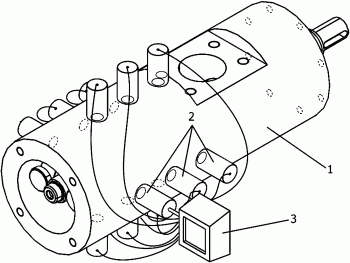

图1为本实用新型的总体结构示意图；

图2为本实用新型的总体结构的轴向剖视图；

图3为本实用新型的图2中的标识A的放大图；

图4为本实用新型的总体结构的径向剖视图；

其中，1-泵体，2-压力传感器，3-数据采集仪，4-密封圈。

具体实施方式

下面结合附图及较佳实施例详细说明本实用新型的具体实施方式。

如图1-3所示，本发明提供了一种三螺杆泵各个腔室压力的检测装置，包括设置在三螺杆泵的泵体1上对应各个腔室的多个压力传感器2，每个压力传感器2的检测端均穿过泵体1直接与腔室内部的压力油接触，多个压力传感器2均与数据采集仪3通过线缆相连，由数据采集仪3统一显示各个压力传感器2实时检测的结果。

在泵体1正对各个腔室的径向位置上均匀开设有四个通孔，四个通孔间隔90度，通孔均设置有内螺纹，在每个通孔内均设置有密封垫4和压力传感器2，在通孔内壁远离腔室的一端设置有台阶，该台阶用于放置密封圈4，压力传感器2的检测端穿过密封圈4与通孔的内螺纹配合旋紧，进而利用密封圈4使压力传感器2的检测端和通孔的内壁密封。

该密封圈4采用O形密封圈。

同时，各个压力传感器2与数据采集仪3通过线缆相连，这样就可以将压力传感器2实时检测的数据通过数据采集仪3统一的实时显示出来，进而可以检测三螺杆泵内部的压力分布状况及传递规律。

可以通过以下方法对三螺杆泵各个腔室压力进行检测，具体包括：

步骤一，将密封圈4分别放入三螺杆泵对应各个腔室的径向位置的四个通孔的台阶上；

步骤二，将四个压力传感器2的检测端穿过密封圈4与通孔的内螺纹配合旋紧，从而利用密封圈4使压力传感器2的检测端和通孔的内壁密封；

步骤三，三螺杆泵各个腔室的压力通过压力油直接传递到压力传感器2的检测端，各个压力传感器2将实时检测的数据通过数据采集仪3实时显示出来，进而通过各个压力传感器2检测三螺杆泵内部的压力分布状况及传递规律。

本实用新型通过设置在三螺杆泵各个腔室的径向位置的四个压力传感器，能够精确且实时的检测出各个腔室的压力分布状况及压力在各个腔室的传递规律，并且结构简单，成本低廉，实用性强且易于推广使用。

虽然以上描述了本实用新型的具体实施方式，但是本领域的技术人员应当理解，这些仅是举例说明，在不背离本实用新型的原理和实质的前提下，可以对这些实施方式做出多种变更或修改，因此，本实用新型的保护范围由所附权利要求书限定。
