专利摘要

本实用新型提供一种贮存仓，包括：仓体(1)和仓盖(3)，所述仓体(1)由若干层仓体单元(11)依次连接形成，所述仓体单元(11)由气密封材料制成，相邻所述仓体单元(11)之间的缝隙处设置有密封连接结构，具有密封性较好，生产成本低的优点。

权利要求

1.一种贮存仓，包括：仓体(1)和仓盖(3)，其特征在于：所述仓体(1)由若干层仓体单元(11)依次连接形成，所述仓体单元(11)由气密封材料制成，相邻所述仓体单元(11)之间的缝隙处设置有密封连接结构。

2.根据权利要求1所述的贮存仓，其特征在于：所述仓体单元(11)的内侧和外侧均设置有所述密封连接结构。

3.根据权利要求1或2所述的贮存仓，其特征在于：所述密封连接结构包括：表皮(21)和第一层密封胶。

4.根据权利要求3所述的贮存仓，其特征在于：所述密封连接结构还包括：与所述第一层密封胶相粘合的密封层(22)，以及粘合在所述密封层(22)另一侧的第二层密封胶。

5.根据权利要求4所述的贮存仓，其特征在于：所述第一层密封胶和第二层密封胶分别是丁基橡胶。

6.根据权利要求4所述的贮存仓，其特征在于：所述表皮(21)为铝箔。

7.根据权利要求4所述的贮存仓，其特征在于：所述密封层(22)为聚乙烯膜。

8.根据权利要求1所述的贮存仓，其特征在于：所述仓体(1)上设置有进气口(12)、出气口(13)和出粮口(14)。

9.根据权利要求8所述的贮存仓，其特征在于：所述进气口(12)和出气口(13)内均设置有真空气阀。

10.根据权利要求8所述的贮存仓，其特征在于:所述进气口(12)设置在位于贮存仓最上一层的所述仓体单元(11)上。

11.根据权利要求1所述的贮存仓，其特征在于：所述仓体单元(11)为圆筒形，所述仓体(1)的底部设置有防潮垫。

12.根据权利要求11所述的贮存仓，其特征在于:所述仓盖(3)的下端直径略大于最上一层的所述仓体单元(11)，所述仓盖(3)还成型有用于扣合最上一层所述仓体单元(11)的下沿(31)。

说明书

技术领域

本发明涉及物品贮存技术领域，具体涉及一种能够贮存粮油等物品的贮存仓。

背景技术

我国是一个幅员辽阔的农业大国，近年来，我国的粮食产量连年增长。为了更好地储存和贮藏富余的粮食产品，粮仓在我国的数量也开始逐渐增多。粮仓是储存粮食必不可少的工具，目前，常见的粮仓大多都是由水泥、砖块或钢板堆筑而成。贮藏要求高的还需要设置完善的保温隔热设备及除湿设备，因此，在粮仓的建设和使用过程中，都需要有较大的资金投入。而一般农户和种植大户由于贮藏条件简陋，仓内温度、湿度受外部环境的影响较大，很容易发生粮食陈化速度加快、腐化、发霉等现象，从而影响贮藏的粮食质量。

目前，粮油原料储藏应用推广较多的仓储设施为一种彩钢储藏仓，彩钢储粮仓由彩钢板制作，仓体上有加强筋，下层设出粮口，彩钢仓有三格，层高可根据需要适当增减，仓体质量轻、体积小、易安装，仓体底部有专用防潮垫。较传统老式粮仓在防霉性、防虫蚀、防鼠咬等方面极具优势，极大地改善农户储粮条件。但是，该种彩钢储粮仓在南方夏季高温高湿气候环境下应用时，贮藏粮油原料吸水、发霉现象依然严重；特别是油料含量高的粮油原料品质劣变严重，也会有虫害发生，不能有效保持粮油原料品质。

为解决现有贮存仓在贮存粮食时，粮食仍然容易吸水、发霉的缺陷，中国专利CN102953575A公开了一种气密保温钢板筒仓，其包括内筒体，所述的内筒体包括仓筒和仓顶，所述的仓顶和仓筒通过焊接连接，所述的内筒体外部具有保温层，所述的内筒体连接立柱，所述的保温层外部具有外筒体，所述的仓顶为焊接结构。这种双层贮存仓的结构类似与保温杯结构，虽然能够解决现有彩钢贮存仓密封性不良的问题，但双层结构的贮存仓原料用量大、生产成本高。

发明内容

因此，本发明要解决的技术问题在于克服现有技术中的贮存仓密封性不良、生产成本高的技术缺陷，从而提供一种密封性较好，生产成本低的贮存仓。

为解决上述技术问题，本发明提供一种贮存仓，包括：仓体和仓盖，所述仓体包括若干层仓体单元依次连接形成，所述仓体单元由密封材料制成，相邻所述仓体单元之间的缝隙处设置有密封连接结构。

上述的贮存仓中，所述仓体单元的内侧和外侧均设置有所述密封连接结构。

上述的贮存仓中，所述密封连接结构包括：表皮和第一层密封胶。上述的贮存仓中，所述密封连接结构还包括：与所述第一层密封胶相粘合的密封层，以及粘合在所述密封层另一侧的第二层密封胶。

上述的贮存仓中，所述第一层密封胶和第二层密封胶分别是丁基橡胶。

上述的贮存仓中，所述表皮为铝箔。

上述的贮存仓中，所述密封层为聚乙烯膜。

上述的贮存仓中，所述仓体上设置有进气口、出气口和出粮口。

上述的贮存仓中，所述进气口和出气口内均设置有真空气阀。

上述的贮存仓中，所述进气口设置在位于贮存仓最上一层的所述仓体单元上。

上述的贮存仓中，所述仓体单元为圆筒形，所述仓体的底部设置有防潮垫。

上述的贮存仓中，所述仓盖的下端直径略大于最上一层的所述仓体单元，所述仓盖还成型有用于扣合最上一层所述仓体单元的下沿。

本发明的上述技术方案相比现有技术具有以下优点：

1、本发明所述的贮存仓，经过密封连接结构，使彩钢仓形成一个真正密闭装置，隔绝氧气和水汽的进入，使粮油原料贮藏不受外界环境影响，达到粮油原料长期贮藏目的；相比于内外双层的贮存仓来说，在确保密封性好的前提下，本发明的贮存仓仓体的原材料用量更少，降低了生产成本。

2、本发明所述的贮存仓，包括设置在仓体上的进气孔和出气孔，所述进气孔和所述出气孔内均设置有真空气阀，能够按照储物的需求，通过所述进气孔和/或所述出气孔进行仓内调气，使得仓内维持真空状态或惰性气体状态，以保证贮藏效果。

3、本发明所述的贮存仓，所述密封结构包括表皮和第一层密封胶，与所述第一层密封胶相粘合的密封层，以及粘合在所述密封层另一侧的第二层密封胶，密封效果好，且成本低。

4、本发明所述的贮存仓：根据待贮存的原料量来选用合适的仓体单元制成仓体，然后将原料装入仓体中，再盖合仓盖，根据待贮存的原料选择是否进行进气、出气的调气工作，具有使用和维护简单、制造成本低的优点。

附图说明

为了更清楚地说明本发明具体实施方式或现有技术中的技术方案，下面将对具体实施方式或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图是本发明的一些实施方式，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

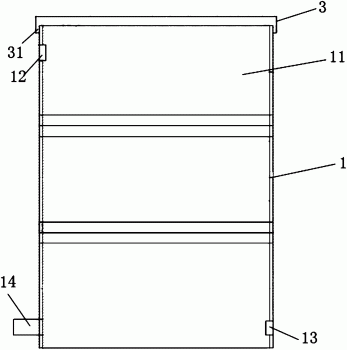

图1为本发明提供的贮存仓的结构示意图；

图2为本发明提供的仓体单元的密封连接结构的结构示意图；

附图标记说明：1-仓体；3-仓盖；11-仓体单元；21-表皮；22-密封层；12-进气口；13-出气口；14-出粮口；31-下沿。

具体实施方式

在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、“左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

此外，下面所描述的本发明不同实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互结合。

本实施例提供一种贮存仓，请参考图1，本实施例的贮存仓包括仓体1 和仓盖3，仓体1由若干层仓体单元11依次连接形成，仓体单元11优选是筒形，特别是圆筒形。为了确保本实施例贮存仓的密封性，仓体单元11优选是由气密封材料制成，再在相邻仓体单元11之间的缝隙处设置密封连接结构，从而确保仓体1内外的气密性，以解决现有贮存仓内容易进入水汽，使粮食等贮存品积水、发霉的情况发生。相比于现有技术中的贮存仓来说，本实施例的贮存仓中的密封连接结构是设置在相邻仓体单元11之间的缝隙处的，这样一方面解决了相邻仓体单元11之间的连接问题，另一方面解决了相邻仓体单元11之间的缝隙容易进入水汽的缺陷。具有设计合理，降低生产成本优点。

作为本实施例的一种优选，仓体单元11的内侧和外侧均设置有密封连接结构，从而将仓体单元11之间两侧的缝隙全部封闭，提高仓体1的气密封性。具体来说，密封结构包括表皮21和第一层密封胶，表皮21可选择使用铝箔，或是其他气密性好，易于形变的材料制成，从而封闭仓体单元 11之间的缝隙。

作为一种优选，密封连接结构还包括和第一层密封胶相粘合的密封层 22，以及粘合在所述密封层22另一侧的第二层密封胶，密封层22的设置进一步提高了密封连接结构的气密封性，作为一种优选，密封层22选用聚乙烯膜制成，聚乙烯膜是一种环保的密封材料，具有良好的密封性能。作为一种代替，密封层22还可以选用其他密封性好、易于粘合的密封材料代替，在此则不一一举例说明；作为一种优选，第一层密封胶和第二层密封胶分别选用丁基橡胶制成，丁基橡胶是一种环保的密封胶，具有良好的密封性能。作为一种代替，第二密封层还可以选用其他密封性好的密封胶层代替，在此则不一一举例说明。

此外，在仓体1上设置有进气口12、出气口13和出粮口14，其中进气口12和出气口13的作用是用来调解仓体1内的气压、空气湿度等等，在进气口12和出气口13内均设置有真空气阀，能够按照储物的需求，通过进气口12和出气口13进行仓体1内调气，使得仓内维持真空状态或惰性气体状态，以保证贮藏效果。出粮口14用于将粮食等贮物导出。

为了使进气口12和出气口13能够更好的起到调解仓体1内气体的作用，优选将进气口12设置在最上一层的仓体单元11上，将出气口13设置在最下一层仓体单元11上；这样气体可以更为均匀的充满整个仓体1。作为一种代替，进气口12可以设置在最下一层仓体单元11上，出气口13可以设置在最上一层仓体单元11上。

以下结合图2说明本实施例的贮存仓的使用方法，首先根据储物量来选择合适数量的筒形，特别是圆筒形的仓体单元11，将仓体单元11依次连接后，即构成了仓体1，然后使用上述的密封连接结构封闭各个仓体单元 11之间的间隙，再在最下一层仓体单元11底部设置防潮垫。将粮食从最上一层仓体单元11上面的开口处导入到仓体1中即可，最后用仓盖3将最上一层仓体单元11上面的开口密封。优选仓盖3的直径略大与最上一层仓体单元11，并且仓盖3还成型有用于扣合最上一层所述仓体单元11的下沿 31，从而保证仓盖3能够密封仓体1。

显然，上述实施例仅仅是为清楚地说明所作的举例，而并非对实施方式的限定。对于所属领域的普通技术人员来说，在上述说明的基础上还可以做出其它不同形式的变化或变动。这里无需也无法对所有的实施方式予以穷举。而由此所引伸出的显而易见的变化或变动仍处于本发明创造的保护范围之中。
