专利摘要

本实用新型提供了一种保型且可定点投放清洗剂的内衣清洗模具，其特征在于，包括相互铰接的文胸造型模具底和文胸造型模具盖，文胸造型模具盖相对于文胸造型模具底绕铰接点转动后与文胸造型模具底扣合形成整体，扣合后的文胸造型模具底和文胸造型模具盖之间形成有用于容纳文胸的活动空间。将文胸放入本实用新型提供的模具内再放入洗衣机内进行清洗，通过夹持部件的夹持作用可以有效避免机械力导致的变形，以及减少被带有钢圈的文胸被自身钢圈的损伤。通过模具的网眼孔洞设计营造了半封闭环境，可增加水流震荡，提高清洁力度。通过颗粒毛刷能助洗涤剂起泡，且能使清洁更精细柔，减少对衣物损坏。

权利要求

1.一种保型且可定点投放清洗剂的内衣清洗模具，其特征在于，包括相互铰接的文胸造型模具底(1)和文胸造型模具盖(2)，文胸造型模具盖(2)相对于文胸造型模具底(1)绕铰接点转动后与文胸造型模具底(1)扣合形成整体，扣合后的文胸造型模具底(1)和文胸造型模具盖(2)之间形成有用于容纳文胸的活动空间(5)，其中：

文胸造型模具底(1)中部形成有向文胸造型模具盖(2)所在方向凸起的罩杯型凸起一；文胸造型模具盖(2)中部形成有与罩杯型凸起一同方向的罩杯型凸起二；罩杯型凸起一与罩杯型凸起二之间形成位于活动空间(5)中部的弧形空隙；

在文胸造型模具底(1)上沿罩杯型凸起一边缘位置处或在文胸造型模具盖(2)上沿罩杯型凸起二边缘位置处设有夹持部件，文胸造型模具盖(2)与文胸造型模具底(1)扣合后，夹持部件沿位于活动空间(5)内的文胸的罩杯外围固定文胸；

文胸造型模具底(1)和文胸造型模具盖(2)上设有用于将外部的水引入活动空间(5)内的网眼通孔(6)。

2.如权利要求1所述的一种保型且可定点投放清洗剂的内衣清洗模具，其特征在于，所述罩杯型凸起一与A罩杯型号相适应；所述罩杯型凸起二与F罩杯型号相适应。

3.如权利要求1所述的一种保型且可定点投放清洗剂的内衣清洗模具，其特征在于，所述夹持部件为硅胶压条(9)。

4.如权利要求1所述的一种保型且可定点投放清洗剂的内衣清洗模具，其特征在于，所述文胸造型模具底(1)和/或所述文胸造型模具盖(2)与所述文胸接触的表面上设有颗粒毛刷(7)。

5.如权利要求1所述的一种保型且可定点投放清洗剂的内衣清洗模具，其特征在于，所述文胸造型模具底(1)与所述文胸造型模具盖(2)通过卡扣(10)相互扣合。

6.如权利要求1所述的一种保型且可定点投放清洗剂的内衣清洗模具，其特征在于，所述文胸造型模具底(1)内设有封闭的洗涤剂通道(11)，洗涤剂通道(11)与清洗剂槽(12)及设于所述文胸造型模具底(1)上的多个着重清洗点(13)相连通，清洗剂槽(12)内的洗涤剂通过洗涤剂通道(11)经由各着重清洗点(13)渗出投放至所述活动空间(5)内的所述文胸的各个待加强清洗的部位。

说明书

技术领域

本实用新型涉及一种内衣清洗收纳模具，特别涉及一种可固定文胸造型和定点添加洗涤剂的模具。

背景技术

现有的家用洗衣机一般不能用于清洗文胸，因为文胸在洗衣机内清洗后容易发生变形，尤其是带有钢丝圈的文胸。为了解决上述问题，本领域技术人员提出了专门用于清洗文胸的设备。现有的关于文胸清洗的设备多是独立的设备，使用时需要单独购买机器。且没有定点添加洗涤剂的功能，不能对内衣上需要着重清洁部位进行清洗，例如CN201710660279.X、CN201620132021.3和CN201710204438.5所公开的用于清洗文胸的设备。

上述设备都是专用于清洗文胸的设备，用户使用时需要单独购买，并且每次只能清洗一件内衣，洗涤效率较低。同时，上述专用于清洗文胸的设备结构和设置复杂，具有制作成本高等问题。

发明内容

本实用新型目的是：提供一种专用于清洗文胸的模具，将文胸放置在模具内可以利用普通的家庭洗衣机对文胸进行清洗。

为了达到上述目的，本实用新型的技术方案是提供了一种保型且可定点投放清洗剂的内衣清洗模具，其特征在于，包括相互铰接的文胸造型模具底和文胸造型模具盖，文胸造型模具盖相对于文胸造型模具底绕铰接点转动后与文胸造型模具底扣合形成整体，扣合后的文胸造型模具底和文胸造型模具盖之间形成有用于容纳文胸的活动空间，其中：

文胸造型模具底中部形成有向文胸造型模具盖所在方向凸起的罩杯型凸起一；文胸造型模具盖中部形成有与罩杯型凸起一同方向的罩杯型凸起二；罩杯型凸起一与罩杯型凸起二之间形成位于活动空间中部的弧形空隙；

在文胸造型模具底上沿罩杯型凸起一边缘位置处或在文胸造型模具盖上沿罩杯型凸起二边缘位置处设有夹持部件，文胸造型模具盖与文胸造型模具底扣合后，夹持部件沿位于活动空间内的文胸的罩杯外围固定文胸；

文胸造型模具底和文胸造型模具盖上设有用于将外部的水引入活动空间内的网眼通孔。

优选地，所述罩杯型凸起一与A罩杯型号相适应；所述罩杯型凸起二与F罩杯型号相适应。

优选地，所述夹持部件为硅胶压条。

优选地，所述文胸造型模具底和/或所述文胸造型模具盖与所述文胸接触的表面上设有颗粒毛刷。

优选地，所述文胸造型模具底与所述文胸造型模具盖通过卡扣相互扣合。

优选地，所述文胸造型模具底内设有封闭的洗涤剂通道，洗涤剂通道与清洗剂槽及设于所述文胸造型模具底上的多个着重清洗点相连通，清洗剂槽内的洗涤剂通过洗涤剂通道经由各着重清洗点渗出投放至所述活动空间内的所述文胸的各个待加强清洗的部位。

将文胸放入本实用新型提供的模具内再放入洗衣机内进行清洗，通过夹持部件的夹持作用可以有效避免机械力导致的变形，以及减少带有钢圈的文胸被自身钢圈的损伤。通过模具的网眼孔洞设计营造了半封闭环境，可增加水流震荡，提高清洁力度。通过颗粒毛刷能助洗涤剂起泡，且能使清洁更精细柔和，减少对衣物损坏。通过模具的定点添加设计，可一次性添加洗涤剂，可以加强内衣关键位置的清洁效果。

附图说明

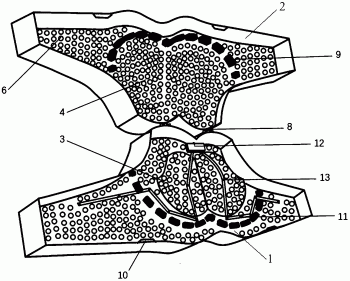

图1为本实用新型的总体结构示意图(文胸造型模具底和文胸造型模具盖打开后，且省略颗粒毛刷)；

图2为本实用新型的总体侧面剖视图(文胸造型模具底和文胸造型模具盖扣合后)；

图3为文胸造型模具底的网眼通孔、颗粒毛刷和凸起边缘硅胶条的示意图；

图4为文胸造型模具盖的网眼通孔和颗粒毛刷的示意图；

图5为网眼通孔和颗粒毛刷的局部示意图；

图6为洗涤剂通道及着重清洗点的示意图。

具体实施方式

下面结合具体实施例，进一步阐述本实用新型。应理解，这些实施例仅用于说明本实用新型而不用于限制本实用新型的范围。此外应理解，在阅读了本实用新型讲授的内容之后，本领域技术人员可以对本实用新型作各种改动或修改，这些等价形式同样落于本申请所附权利要求书所限定的范围。

如图1所示，本实用新型公开的一种保型且可定点投放清洗剂的内衣清洗模具包括文胸造型模具底1和文胸造型模具盖2。文胸造型模具底1和文胸造型模具盖2通过设置在一侧横向边缘上的轴承8铰接在一起。文胸造型模具盖2可相对于文胸造型模具底1绕轴承8转动。在文胸造型模具底1和文胸造型模具盖2另一侧横向边缘上设有卡扣10。当文胸造型模具盖2转动至与文胸造型模具底1相互扣合后，文胸造型模具盖2与文胸造型模具底1通过卡扣10闭合为整体，同时，通过卡扣10还可以将闭合的文胸造型模具盖2与文胸造型模具底1打开。本实施例中，轴承8的设计受到了门框合页的启发，本领域技术人员可以参照门框合页来设计本实用新型中的轴承结构。

文胸造型模具底1和文胸造型模具盖2扣合后，在二者之间形成活动空间5。结合图2，文胸造型模具底1中部形成有向文胸造型模具盖2所在方向凸起的A罩杯型凸起3，相对应的，文胸造型模具盖2中部形成有与A罩杯型凸起3同方向的F罩杯型凸起4。A罩杯型凸起3与F罩杯型凸起4之间形成位于活动空间5中部的弧形空隙。具有弧形空隙的活动空间5可以让文胸在清洗过程中有空间震荡。

结合图3至图5，文胸造型模具底1和文胸造型模具盖2上设有网眼通孔6。文胸在清洗过程中外部的水通过网眼通孔6被引入活动空间5内。通过网眼通孔6形成的半封闭环境可以增加水流震荡，从而进一步提高清洗效果。

文胸造型模具底1和文胸造型模具盖2与文胸接触的表面上设有硅胶材质的颗粒毛刷7。颗粒毛刷7的设计灵感来自洗脸仪，本领域技术人员可以参照洗脸仪对颗粒毛刷7进行设计。通过硅胶材质的颗粒毛刷7能助洗涤剂起泡，且能使清洁更精细柔，减少对文胸的损坏。

结合图1及图2，在文胸造型模具底1上沿A罩杯型凸起3边缘位置处设有硅胶压条9。文胸造型模具盖2与文胸造型模具底1扣合后，硅胶压条9沿位于活动空间5内的文胸的罩杯外围固定文胸。特别地，对于带有钢圈的文胸而言，硅胶压条9压在文胸的钢圈外围。通过硅胶压条9的设计，可以在本实用新型提供的模具合拢后固定文胸，进而保障文胸在清洗过程中围度上不会产生形变，并避免带有钢圈的文胸中的钢圈对文胸本身造成伤害。

受滴灌带的启发，结合图6及图1，本实用新型在文胸造型模具底1表面布置有洗涤剂通道，洗涤剂通道包括设于文胸造型模具底1内的封闭的洗涤剂通道11、固定在文胸造型模具底1上的清洗剂槽12及位于文胸造型模具底1内壁的多个着重清洗点13。洗涤剂通道11将各个着重清洗点13与清洗剂槽12相连通。清洗剂槽12内的清洗剂会从各个着重清洗点13渗出投放到文胸的胸点、钢圈附近、腋下，从而加强这些位置的清洁。

综上，本实用新型有效解决了文胸在清洗过程中容易变形，主要污染部位即亟需清洁部位清洁不到位的问题，且本实用新型具有结构简单、设置合理、制作成本低等优点。
