专利摘要

本发明公开了一种双弯立体曲面等密度纬纱曲线织造方法和制得的织物，当双弯立体曲面型筘处于上端时，若处于正弦波形，被打的纬纱就向外凸出，若处于负180°正弦波形，被打的纬纱就向内凹进；在同一处，当双弯立体曲面型筘处于下端时，若对应的上端处于正弦波形，则该下端处于负180°正弦波形，被打的纱就向内凹，反之则反。本发明使经纱、纬纱在织物排列上改变传统横平竖直的效果，产生了经纱和纬纱的曲线外观，能提高梭织物的品种档次。

权利要求

1.一种双弯立体曲面等密度纬纱曲线织造方法，其特征是：采用双弯立体曲面型筘，所述双弯立体曲面型筘包括定位支架，定位支架的上下端分别设置上、下边，上下边均呈“S”形，且上边为正弦波型时，对应的下边为负180°正弦波形，当上边为负180°正弦波形时，对应的下边为180°正弦波形，上、下边之间用钢丝上下连接，形成立体的曲面型筘面，钢丝的排列采用上下等密度形式；在织物打纬时，将双弯立体曲面型筘进行上下运动；当双弯立体曲面型筘在升降运动中打纬形成织口时，经纱与纬纱相互交叉呈不垂直状态，同时双弯立体曲面型筘的升降而使筘面与织口大打纬接触始终保证不在同一水平线上；当双弯立体曲面型筘处于上端时，若处于正弦波形，被打的纬纱就向外凸出，若处于负180°正弦波形，被打的纬纱就向内凹进；在同一处，当双弯立体曲面型筘处于下端时，若对应的上端处于正弦波形，则该下端处于负180°正弦波形，被打的纱就向内凹，若对应的上端处于负180°正弦波形，则该下端处于正弦波形，被打的纱就向外凸出；对经纱而言：经过多次反复打纬后逐步由斜线送入的经纱渐变成曲线，最终形成经、纬纱曲线织物。

2.根据权利要求1所述的双弯立体曲面等密度纬纱曲线织造方法，其特征是：双弯立体曲面型筘为钢筘。

3. 根据权利要求1或2所述的双弯立体曲面等密度纬纱曲线织造方法，其特征是：定位支架为长方形。

4.一种权利要求1所述的双弯立体曲面等密度纬纱曲线织造方法制得的织物，其特征是：经纬线均呈曲线形式。

说明书

技术领域

本发明涉及纺织技术领域中的织造技术，是一种梭织物的特殊织造方法和织物，具体地说是梭织物经纱、纬纱实现非直线织造的方法和织物。

背景技术

梭织物主要是以两组纱线经纵纬横交织而成，纵向称为经纱、横向称为纬纱，广泛地应用于服装面料、装饰面料和产业用品上，其织造过程遵循经（纵向）、纬（横向）纱垂直交叉的工艺要求，通过织机的送经、开口、引纬、打纬、卷取五大运动协同配合织成坯布。常规的这种横平竖直的织造方法，使得梭织物的品种花色比较单一。为改变这种传统的织造方法，我们主要通过制作特种钢筘和运动机构来改变这种状况，丰富织物的品种花色。

发明内容

本发明的目的在于提供一种改变传统横平竖直的织造方式，能使织出的织物同时产生经纱和纬纱曲线，提高梭织物品种档次的双弯立体曲面等密度纬纱曲线织造方法和制得的织物。

本发明的技术解决方案是：

一种双弯立体曲面等密度纬纱曲线织造方法，其特征是：采用双弯立体曲面型筘，所述双弯立体曲面型筘包括定位支架，定位支架的上下端分别设置上、下边，上下边均呈“S”形，且上边为正弦波型时，对应的下边为负180°正弦波形，当上边为负180°正弦波形时，对应的下边为180°正弦波形，上、下边之间用钢丝上下连接，形成立体的曲面型筘面，钢丝的排列采用上下等密度形式；在织物打纬时，将双弯立体曲面型筘进行上下运动；当双弯立体曲面型筘在升降运动中打纬形成织口时，经纱与纬纱相互交叉呈不垂直状态，同时双弯立体曲面型筘的升降而使筘面与织口大打纬接触始终保证不在同一水平线上；当双弯立体曲面型筘处于上端时，若处于正弦波形，被打的纬纱就向外凸出，若处于负180°正弦波形，被打的纬纱就向内凹进；在同一处，当双弯立体曲面型筘处于下端时，若对应的上端处于正弦波形，则该下端处于负180°正弦波形，被打的纱就向内凹，若对应的上端处于负180°正弦波形，则该下端处于正弦波形，被打的纱就向外凸出；对经纱而言：经过多次反复打纬后逐步由斜线送入的经纱渐变成曲线，最终形成经、纬纱曲线织物。

双弯立体曲面型筘为钢筘。

定位支架为长方形。

所述的双弯立体曲面等密度纬纱曲线织造方法制得的织物，其特征是：经纬线均呈曲线形式。

梭织物主要以两组纱线经纵横交织而成，纵向称为纬纱，单位长度内的纱线根数为密度，纵向称为经密，横向称为纬密，经纬密国家标准统一为：纱线根数/10cm。

本发明使经纱、纬纱在织物排列上改变传统横平竖直的效果，产生了经纱和纬纱的曲线外观，能提高梭织物的品种档次。

附图说明

下面结合附图和实施例对本发明作进一步说明。

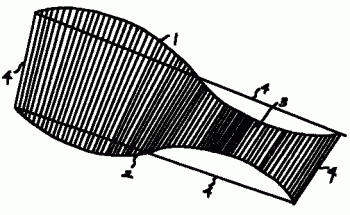

图1是本发明一个实施例的结构示意图。

具体实施方式

一种双弯立体曲面等密度纬纱曲线织造方法，采用双弯立体曲面型筘，所述双弯立体曲面型筘包括起定位作用的长方形定位支架4，定位支架的上下端分别设置上、下边1、2，上下边均呈“S”形，且上边1为正弦波型时，对应的下边2为负180°正弦波形，当上边为负180°正弦波形时，对应的下边为180°正弦波形，上、下边之间用钢丝3上下连接，形成立体的曲面型筘面；钢丝的排列采用上下等密度形式；在织物打纬时，将双弯立体曲面型筘进行上下运动；当双弯立体曲面型筘在升降运动中打纬形成织口时，经纱与纬纱相互交叉呈不垂直状态，同时双弯立体曲面型筘的升降而使筘面与织口大打纬接触始终保证不在同一水平线上；当双弯立体曲面型筘处于上端时，若处于正弦波形，被打的纬纱就向外凸出，若处于负180°正弦波形，被打的纬纱就向内凹进；在同一处，当双弯立体曲面型筘处于下端时，若对应的上端处于正弦波形，则该下端处于负180°正弦波形，被打的纱就向内凹，若对应的上端处于负180°正弦波形，则该下端处于正弦波形，被打的纱就向外凸出；对经纱而言：经过多次反复打纬后逐步由斜线送入的经纱渐变成曲线，最终形成经、纬纱曲线织物。

双弯立体曲面型筘为钢筘。
