专利摘要

本实用新型涉及船舶工程和水产养殖技术领域的一种适合海上船载舱养和开放式养殖的可游弋养殖平台，包括具有推进系统和船载控制系统的船体，船体的前部和尾部之间设有以主甲板板面为准向下凹陷的凹部，凹部两侧均为开放式结构且分别对应船体的两船舷侧，凹部安装有封闭式的网箱，网箱与凹部共同构成一开放式养殖舱，网箱内部空间用于养殖；船体的处于凹部下侧的部分设有封闭式养殖舱。可根据不同工况灵活切换船载封闭舱养模式、船载开放式网箱养殖模式以及前两种养殖方式的混合模式。有效降低养殖能源消耗，调控养殖目标品种的品质，提高装备空间利用率，由于船体配置了推进系统，可有效躲避台风，保障养殖生产作业安全性。

权利要求

1.一种适合海上船载舱养和开放式养殖的可游弋养殖平台，包括具有推进系统(2)和船载控制系统(7)的船体(1)，其特征在于：所述船体(1)的前部和尾部之间设有以主甲板(101)板面为准向下凹陷的凹部(102)，所述凹部(102)两侧均为开放式结构且分别对应船体(1)的两船舷侧，所述凹部(102)安装有封闭式的、且为网状结构的网箱(105)，所述网箱(105)与凹部(102)共同构成一开放式养殖舱(104)，所述网箱(105)内部空间用于养殖；所述船体(1)的处于凹部(102)下侧的部分设有封闭式养殖舱(107)。

2.根据权利要求1所述的一种适合海上船载舱养和开放式养殖的可游弋养殖平台，其特征在于：所述封闭式养殖舱(107)上侧至少设有一个正对网箱(105)内部空间的上部舱口(107a)，每个上部舱口(107a)均配置一个可活动的、起启闭作用的舱口盖(106)，在舱口盖(106)打开时所述封闭式养殖舱(107)内腔通过上部舱口(107a)与网箱(105)内部空间连通。

3.根据权利要求1所述的一种适合海上船载舱养和开放式养殖的可游弋养殖平台，其特征在于：所述封闭式养殖舱(107)至少安装有一个进水管路(108)，所述进水管路(108)一端与外界水体相通，所述进水管路(108)另一端与封闭式养殖舱(107)内腔接通，所述进水管路(108)上安装有起启闭作用的进水侧遥控阀(109)，所述进水管路(108)上还安装有将外界水体输送到封闭式养殖舱(107)内腔中的水泵(110)，所述进水侧遥控阀(109)、水泵(110)受船载控制系统(7)控制。

4.根据权利要求3所述的一种适合海上船载舱养和开放式养殖的可游弋养殖平台，其特征在于：所述封闭式养殖舱(107)至少安装有一个溢流管(111)，所述溢流管(111)进水端与封闭式养殖舱(107)的内腔接通，所述溢流管(111)出水端处于封闭式养殖舱(107)之外，所述溢流管(111)上安装有起启闭作用的溢流遥控阀(112)，所述溢流遥控阀(112)受船载控制系统(7)控制。

5.根据权利要求1所述的一种适合海上船载舱养和开放式养殖的可游弋养殖平台，其特征在于：所述船体(1)上安装有受船载控制系统(7)控制的供氧装置(5)，所述供氧装置(5)的出气端通过供氧管路(6)与封闭式养殖舱(107)内腔接通。

6.根据权利要求4所述的一种适合海上船载舱养和开放式养殖的可游弋养殖平台，其特征在于：设沉浸开放式养殖舱(104)的、且低于网箱(105)上侧的相对水位线为第一水位线(3)，设低于封闭式养殖舱(107)上侧的相对水位线为第二水位线(4)，所述溢流管(111)出水端高于第二水位线(4)且低于第一水位线(3)。

说明书

技术领域

本实用新型涉及船舶工程和水产养殖技术领域，具体来说，是适合海上船载舱养和开放式养殖的可游弋养殖平台。

背景技术

从20世纪80年代起，部分发达国家开始尝试深远海养殖方面技术探索和应用。1986年Open sea cages(Bridgestone Cage)获得成功应用。1990年瑞典FarmOcea的半潜式深远海养殖网箱设施(Offshore Cage)成功应用。1995年“Offshore Aquaculture”(离岸或深远海水产养殖)被美联邦技术评价办公室认定为具有潜力的渔业增长方式。2010年FAO通过调研提出适宜于深水网箱养殖的有效海域面积达到189468平方公里。在深远海大型养殖平台构建部分发达国家也开展了一系列探索：法国与挪威合作建成270米长的养鱼工船，欧洲渔业委员会建造了半潜式资源增殖工船，西班牙构想了金枪鱼养殖工船，土耳其将旧船改建成养殖工船，并进行了虹鳟养殖试验，日本建成了“长崎蓝海号”养殖工船等。最近挪威实施的“创新发展许可”政策，进一步推动了深远海养殖的发展，目前最新的大型深远海养殖装备有“Ocean Farm 1”、“Hex Box养殖网箱”、“球形深水鱼舱OceanGlobe”以及“Havfarm养殖工船”等。其中，SALMAR公司研发建造的25万立方深远海超大型钢结构网箱“Ocean Farm 1”，采用全自动化控制及全过程信息化管理，于2017年通过国际合作在中船重工完成制造，已经投入试运行。针对海上水产养殖，提供船载封闭舱养模式、船载开放式网箱养殖模式以及船载封闭舱养与开放式网箱养殖混合模式，对促进深远海养殖业的发展及提高经济效益具有广泛意义。

实用新型内容

本实用新型的目的是提供一种适合海上船载舱养和开放式养殖的可游弋养殖平台，可根据不同工况灵活切换船载封闭舱养模式、船载开放式网箱养殖模式以及前两种养殖方式的混合模式。

本实用新型的目的是这样实现的：一种适合海上船载舱养和开放式养殖的可游弋养殖平台，包括具有推进系统和船载控制系统的船体，所述船体的前部和尾部之间设有以主甲板板面为准向下凹陷的凹部，所述凹部两侧均为开放式结构且分别对应船体的两船舷侧，所述凹部安装有封闭式的、且为网状结构的网箱，所述网箱与凹部共同构成一开放式养殖舱，所述网箱内部空间用于养殖；所述船体的处于凹部下侧的部分设有封闭式养殖舱。

进一步地，所述封闭式养殖舱上侧至少设有一个正对网箱内部空间的上部舱口，每个上部舱口均配置一个可活动的、起启闭作用的舱口盖，在舱口盖打开时所述封闭式养殖舱内腔通过上部舱口与网箱内部空间连通。

进一步地，所述封闭式养殖舱至少安装有一个进水管路，所述进水管路一端与外界水体相通，所述进水管路另一端与封闭式养殖舱内腔接通，所述进水管路上安装有起启闭作用的进水侧遥控阀，所述进水管路上还安装有将外界水体输送到封闭式养殖舱内腔中的水泵，所述进水侧遥控阀、水泵受船载控制系统控制。

进一步地，所述封闭式养殖舱至少安装有一个溢流管，所述溢流管进水端与封闭式养殖舱的内腔接通，所述溢流管出水端处于封闭式养殖舱之外，所述溢流管上安装有起启闭作用的溢流遥控阀，所述溢流遥控阀受船载控制系统控制。

进一步地，所述船体上安装有受船载控制系统控制的供氧装置，所述供氧装置的出气端通过供氧管路与封闭式养殖舱内腔接通。

进一步地，设沉浸开放式养殖舱的、且低于网箱上侧的相对水位线为第一水位线，设低于封闭式养殖舱上侧的相对水位线为第二水位线，所述溢流管出水端高于第二水位线且低于第一水位线。

本实用新型的有益效果在于：

1)可根据不同工况灵活切换船载封闭舱养模式、船载开放式网箱养殖模式以及前两种养殖方式的混合养殖模式，使用时利用公知的压载水调配手段驱使船体沉浮，以便切换养殖模式；在需要切换到混合养殖模式之时，打开舱口盖，使得封闭式养殖舱内腔通过上部舱口与网箱内部空间连通，使得封闭式养殖舱和开放式养殖舱能够同时进行养殖；在需要切换到船载开放式网箱养殖模式时，关闭舱口盖，使得封闭式养殖舱与网箱相互隔绝，使得鱼类等养殖品种被局限在网箱内部空间中进行养殖；在需要切换到船载封闭舱养模式之时，可驱使船体上浮，使得开放式养殖舱高于水面，将鱼类等养殖品种置于封闭式养殖舱内腔进行养殖；

2)封闭式养殖舱在使用时可利用水泵向其内部补充水体，且可利用溢流管向外排水，从而达到调控封闭式养殖舱内的水温、水质等养殖关键因子的目的；

3)可以有效降低养殖能源消耗，调控养殖目标品种的品质，提高装备空间利用率，由于船体配置了推进系统，可有效躲避台风，保障养殖生产作业安全性。

附图说明

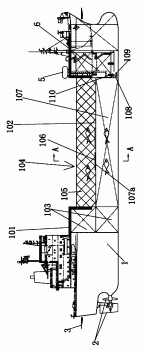

图1是本实用新型处于第一种工况状态的纵剖面示意图。

图2是本实用新型处于第二种工况状态的纵剖面示意图。

图3是本实用新型处于第三种工况状态的纵剖面示意图。

图4是图1中的A-A剖面示意图。

图5是本实用新型的控制关系示意图。

图中，1船体，101主甲板，102凹部，103辅助舱室，104开放式养殖舱，105网箱，106舱口盖，107封闭式养殖舱，107a上部舱口，108进水管路，109进水侧遥控阀，110水泵，111溢流管，112溢流遥控阀，2推进系统，3第一水位线，4第二水位线，5供氧装置，6供氧管路，7船载控制系统。

具体实施方式

下面结合附图和具体实施例对本实用新型进一步说明。

结合图1-5所示，一种适合海上船载舱养和开放式养殖的可游弋养殖平台，包括具有推进系统2和船载控制系统7的船体1，船体1的前部和尾部之间设有以主甲板101板面为准向下凹陷的凹部102，凹部102两侧均为开放式结构且分别对应船体1的两船舷侧，凹部102安装有封闭式的、且为网状结构的网箱105，网箱105与凹部102共同构成一开放式养殖舱104，网箱105内部空间用于养殖；船体1的处于凹部102下侧的部分设有封闭式养殖舱107。

上述封闭式养殖舱107上侧至少设有一个正对网箱105内部空间的上部舱口107a，每个上部舱口107a均配置一个可活动的、起启闭作用的舱口盖106，在舱口盖106打开时封闭式养殖舱107内腔通过上部舱口107a与网箱105内部空间连通。舱口盖106可以通过远程遥控以实现自动启闭，启闭方式可以有多种。

上述封闭式养殖舱107至少安装有一个进水管路108，也就是说进水管路108可以是一个或多个，进水管路108一端与外界水体相通，进水管路108另一端与封闭式养殖舱107内腔接通，进水管路108上安装有起启闭作用的进水侧遥控阀109，进水管路108上还安装有将外界水体输送到封闭式养殖舱107内腔中的水泵110，进水侧遥控阀109、水泵110受船载控制系统7控制。

如图4所示，上述封闭式养殖舱107至少安装有一个溢流管111，溢流管111进水端与封闭式养殖舱107的内腔接通，溢流管111出水端处于封闭式养殖舱107之外，溢流管111上安装有起启闭作用的溢流遥控阀112，溢流遥控阀112受船载控制系统7控制。

上述船体1上安装有受船载控制系统7控制的供氧装置5，供氧装置5的出气端通过供氧管路6与封闭式养殖舱107内腔接通。在封闭式养殖舱107处于养殖状态时，供氧装置5的出气端通过供氧管路6向封闭式养殖舱107内腔通入氧气，以保持封闭式养殖舱107内腔中养殖水体的含氧量。供氧装置5可以为液态氧或者制氧机制氧，依据养殖生产需求，进行必要的水下补充氧气，以确保养殖安全，增大养殖密度，提高装备利用率。

设沉浸开放式养殖舱104的、且低于网箱105上侧的相对水位线为第一水位线3，设低于封闭式养殖舱107上侧的相对水位线为第二水位线4，溢流管111出水端高于第二水位线4且低于第一水位线3。

使用时，依据养殖生产需要，可以依托推进系统2实现自主航行，推动整个养殖平台到达目标海域或者在海上躲避台风；使用时利用公知的压载水调配手段(船体1上设有专门的压载水调配系统，以吸纳或排出压载水)驱使船体1沉浮，以便切换养殖模式。

如图1所示，设第一种工况为混合养殖模式，当到达目标海域后，船体1处于第一水位线3的位置，打开全部或部分舱口盖106，使得封闭式养殖舱107内腔通过上部舱口107a与网箱105内部空间连通，使得封闭式养殖舱107和开放式养殖舱104能够同时进行养殖；也可以关闭所有舱口盖106，使得封闭式养殖舱107和开放式养殖舱104相互隔绝，封闭式养殖舱107、开放式养殖舱104可以根据需求进行独立养殖，其中，封闭式养殖舱107可利用水泵110向其内部补充水体，且可利用溢流管111向外排水，从而达到调控封闭式养殖舱107内的水温、水质等养殖关键因子的目的。

如图2所示，设第二种工况为船载开放式网箱养殖模式，当到达目标海域后，船体1处于第一水位线3的位置，关闭所有舱口盖106，使得封闭式养殖舱107和开放式养殖舱104相互隔绝，此时，仅开放式养殖舱104用于养殖，网箱105内部空间通过海水自由交换的方式进行水质交换，以满足鱼类生长需要。

如图3所示，设第三种工况为船载封闭舱养模式，当到达目标海域后，船体1排出压载水以上浮并处于第二水位线4的位置，关闭所有舱口盖106，使得封闭式养殖舱107和开放式养殖舱104相互隔绝，此时，仅封闭式养殖舱107用于养殖，封闭式养殖舱107可利用水泵110向其内部补充水体，且可利用溢流管111向外排水，从而达到调控封闭式养殖舱107内的水温、水质等养殖关键因子的目的。

当第一种工况和第二种工况因生产需要而转场时，首先确保舱口盖106是开启状态，使得封闭式养殖舱107和开放式养殖舱104能实现互通，然后通过围赶的方式，配合船体1的上浮，将开放式养殖舱104的养殖品种全部集中到封闭式养殖舱107中，然后关闭所有舱口盖106，依据养殖环境因子需求，依托水泵110和供氧装置5，保障封闭式养殖舱107中的养殖水体水质。当船体1上浮到航行允许的吃水状态时，可以开启推进系统2自主航行至下一目标养殖区域。

当第三种工况因生产需要而转场时，关闭所有舱口盖106，依据养殖环境因子需求，依托水泵110和供氧装置5，保障封闭式养殖舱107中的养殖水体水质。当船体1上浮到航行允许的吃水状态时，可以开启推进系统2自主航行至下一目标养殖区域。

船体1上依照项目需求往往配置常规的辅助舱室103，养殖生产过程中用到的饲料和起捕装置中的吸鱼泵均可存放在此处。

以上是本实用新型的优选实施例，本领域普通技术人员还可以在此基础上进行各种变换或改进，在不脱离本实用新型总的构思的前提下，这些变换或改进都应当属于本实用新型要求保护范围之内。
