专利摘要

本实用新型公开了一种野外地理勘察便携式工作记录板，包括磁石压块、磁条、太阳能电池板和铝架一，所述铝架一的一端两侧固定有固定铰板，所述固定铰板的另一端连接有铝架二，所述铝架二和铝架一的中间均设置有太阳能电池板，本实用新型通过将铝架一和铝架二用固定铰板转动连接，使记录板能够折叠收放，且底架二比底架一小，使折叠后尺寸更小，方便转移运输，不同尺寸方便记录使用；本实用新型磁石压块将其固定在磁条的上端，通过磁性吸附固定使记录纸张固定，旋转支撑腿一和支撑腿二使铝架一和铝架二水平支撑，通过太阳能电池板将光能转换成电能存储进蓄电池箱供备用，使用便携。

权利要求

1.一种野外地理勘察便携式工作记录板，包括磁石压块(1)、磁条(2)、太阳能电池板(4)和铝架一(5)，其特征在于：所述铝架一(5)的一端两侧固定有固定铰板(3)，所述固定铰板(3)的另一端连接有铝架二(6)，所述铝架二(6)和铝架一(5)的中间均设置有太阳能电池板(4)，所述铝架二(6)和铝架一(5)远离的固定铰板(3)的一端设置有磁石压块(1)，所述铝架二(6)和铝架一(5)靠近固定铰板(3)的一侧设置有磁条(2)，所述铝架一(5)的下端设置有底架一(7)，所述底架一(7)的两端设置有支撑腿一(9)，所述铝架二(6)的下端设置有底架二(8)，所述底架二(8)的两端设置有支撑腿二(10)，所述铝架二(6)的中间设置有储物盒(11)，所述储物盒(11)靠近底架一(7)的一侧设置有蓄电池箱(12)。

2.根据权利要求1所述的一种野外地理勘察便携式工作记录板，其特征在于：所述铝架一(5)和铝架二(6)均与固定铰板(3)之间通过轴销转动连接，所述铝架一(5)和铝架二(6)均与固定铰板(3)连接处设置有阻尼垫。

3.根据权利要求1所述的一种野外地理勘察便携式工作记录板，其特征在于：所述磁石压块(1)的长度与两条磁条(2)之间的间距相一致，所述磁石压块(1)的磁性与磁条(2)相反。

4.根据权利要求1所述的一种野外地理勘察便携式工作记录板，其特征在于：所述底架一(7)与铝架一(5)之间以及铝架二(6)与底架二(8)之间均为一体式结构。

5.根据权利要求1所述的一种野外地理勘察便携式工作记录板，其特征在于：所述支撑腿一(9)与底架一(7)之间以及底架二(8)与支撑腿二(10)之间均通过轴销转动连接，所述支撑腿二(10)与支撑腿一(9)尺寸相一致仅安装位置不同。

6.根据权利要求1所述的一种野外地理勘察便携式工作记录板，其特征在于：所述太阳能电池板(4)的表面设置有一层硬质透明聚酯膜。

说明书

技术领域

本实用新型属于工作记录板技术领域，具体涉及一种野外地理勘察便携式工作记录板。

背景技术

地理，是世界或某一地区的自然环境(山川、气候等)及社会要素的统称。“地理”一词最早见于中国《易经》。古代的地理学主要探索关于地球形状、大小有关的测量方法，或对已知的地区和国家进行描述。

地理学是研究地球表面的地理环境中各种自然现象和人文现象，以及它们之间相互关系的学科。地理是一门综合性的基础学科。地理学是一门神奇的学科。老百姓认为它是一个和旅游、问路有关的学科，专家把它定义为运用科学手段研究地球规律的学科，高中生认为它是文科里面运用数学知识最多的学科，大学生了解到原来它属于理科的基础学科。地理学属于理科，不仅具有其他理科所具备的理论性、重符号表达的特点，同时具备文科的描述性；不仅具备基础学科的系统性、知识性，同时也具备应用学科的实践性。

现有技术的存在以下问题：现有的野外地理勘察便携式工作记录板在使用时存在无法进行折叠，造成运输移动体积过大，造成转移不便，同时工作记录板结构单一，无法对记录纸张进行固定，且无法进行户外用电设备的紧急供电。

实用新型内容

为解决上述背景技术中提出的问题。本实用新型提供了一种野外地理勘察便携式工作记录板，具有结构简单，可折叠，纸张易固定，太阳能供电的特点。

为实现上述目的，本实用新型提供如下技术方案：一种野外地理勘察便携式工作记录板，包括磁石压块、磁条、太阳能电池板和铝架一，所述铝架一的一端两侧固定有固定铰板，所述固定铰板的另一端连接有铝架二，所述铝架二和铝架一的中间均设置有太阳能电池板，所述铝架二和铝架一远离的固定铰板的一端设置有磁石压块，所述铝架二和铝架一靠近固定铰板的一侧设置有磁条，所述铝架一的下端设置有底架一，所述底架一的两端设置有支撑腿一，所述铝架二的下端设置有底架二，所述底架二的两端设置有支撑腿二，所述铝架二的中间设置有储物盒，所述储物盒靠近底架一的一侧设置有蓄电池箱。

优选的，所述铝架一和铝架二均与固定铰板之间通过轴销转动连接，所述铝架一和铝架二均与固定铰板连接处设置有阻尼垫。

优选的，所述磁石压块的长度与两条磁条之间的间距相一致，所述磁石压块的磁性与磁条相反。

优选的，所述底架一与铝架一之间以及铝架二与底架二之间均为一体式结构。

优选的，所述支撑腿一与底架一之间以及底架二与支撑腿二之间均通过轴销转动连接，所述支撑腿二与支撑腿一尺寸相一致仅安装位置不同。

优选的，所述太阳能电池板的表面设置有一层硬质透明聚酯膜。

与现有技术相比，本实用新型的有益效果是：

1、本实用新型通过将铝架一和铝架二用固定铰板转动连接，使记录板能够折叠收放，且底架二比底架一小，使折叠后尺寸更小，方便转移运输，不同尺寸方便记录使用；

2、本实用新型磁石压块将其固定在磁条的上端，通过磁性吸附固定使记录纸张固定，旋转支撑腿一和支撑腿二使铝架一和铝架二水平支撑，通过太阳能电池板将光能转换成电能存储进蓄电池箱供备用，使用便携。

附图说明

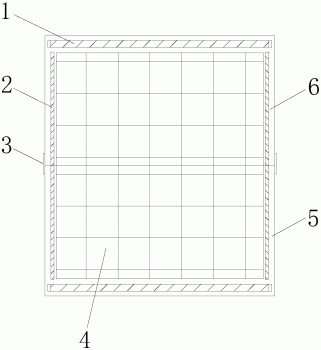

图1为本实用新型的结构示意图；

图2为本实用新型的侧视结构示意图；

图3为本实用新型的仰视结构示意图；

图中：1、磁石压块；2、磁条；3、固定铰板；4、太阳能电池板；5、铝架一；6、铝架二；7、底架一；8、底架二；9、支撑腿一；10、支撑腿二；11、储物盒；12、蓄电池箱。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供以下技术方案：一种野外地理勘察便携式工作记录板，包括磁石压块1、磁条2、太阳能电池板4和铝架一5，铝架一5的一端两侧固定有固定铰板3，固定铰板3的另一端连接有铝架二6，为了方便折叠转移，铝架一5和铝架二6均与固定铰板3之间通过轴销转动连接，铝架一5和铝架二6均与固定铰板3连接处设置有阻尼垫，铝架二6和铝架一5的中间均设置有太阳能电池板4，为了避免磨损，太阳能电池板4的表面设置有一层硬质透明聚酯膜，铝架二6和铝架一5远离的固定铰板3的一端设置有磁石压块1，铝架二6和铝架一5靠近固定铰板3的一侧设置有磁条2，为了方便吸附固定，磁石压块1的长度与两条磁条2之间的间距相一致，磁石压块1的磁性与磁条2相反，铝架一5的下端设置有底架一7，底架一7的两端设置有支撑腿一9，铝架二6的下端设置有底架二8，为了提高结构稳定性，底架一7与铝架一5之间以及铝架二6与底架二8之间均为一体式结构，底架二8的两端设置有支撑腿二10，为了方便支撑，支撑腿一9与底架一7之间以及底架二8与支撑腿二10之间均通过轴销转动连接，支撑腿二10与支撑腿一9尺寸相一致仅安装位置不同，铝架二6的中间设置有储物盒11，储物盒11靠近底架一7的一侧设置有蓄电池箱12。

本实用新型的工作原理及使用流程：本实用新型使用时，将装置组装好，根据使用需求将铝架一5和铝架二6折叠或展开，小面积使用时，将铝架一5和铝架二6折叠，使用人员可在太阳能电池板4的表面进行记录，取出磁石压块1将其固定在磁条2的上端，通过磁性吸附固定使记录纸张固定，大面积使用时展开铝架一5和铝架二6使记录板面积扩大一倍，方便记录使用，旋转支撑腿一9和支撑腿二10使铝架一5和铝架二6水平支撑，通过太阳能电池板4将光能转换成电能存储进蓄电池箱12供备用，使用便携。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
