专利摘要

本实用新型涉及一种自动供墨色带盒，特别是涉及一种电脑打印机专用色带盒，包括盒底座、环形色带、色带传动机构以及与贮墨盒相连的导墨体，环形色带和色带传动机构对应设有两组，且对称设于盒底座内两侧，两组色带传动机构共用一个主动轮，两组色带传动机构的从动轮对称设于共用主动轮两侧；盒底座底板上方设有两个摆臂，从动轮安装在摆臂中部，摆臂一端转动安装在底板上；底板上安装有驱动单元，共用主动轮安装在驱动单元动力输出轴端；两摆臂之间及驱动单元一侧设有舵机及摆杆，舵机安装在底板上，摆杆一端套装在舵机动力输出轴端，摆杆另一端位于两摆臂之间，且两摆臂靠近摆杆一端之间连接有复位件。本实用新型能进一步提高色带盒使用寿命，减少被迫更换色带盒的次数，进而提高打印效率，降低使用成本。

权利要求

1.一种电脑打印机专用色带盒，包括盒底座、环形色带、色带传动机构以及与贮墨盒相连的导墨体，其特征是：所述环形色带和色带传动机构对应设有两组，并且对称设于盒底座内两侧，两组色带传动机构共用一个主动轮，两组色带传动机构的从动轮对称设于共用主动轮的两侧；相对于两从动轮，在盒底座底板上方设有两个摆臂，从动轮安装在摆臂的中部，摆臂一端转动安装在底板上；相对于共用主动轮，在底板上安装有驱动单元，共用主动轮安装在驱动单元动力输出轴端；在两摆臂之间及驱动单元的一侧设有舵机及摆杆，舵机安装在底板上，摆杆一端套装在舵机动力输出轴端，摆杆的另一端位于两摆臂之间，且两摆臂靠近摆杆一端之间连接有复位件；在初始状态时，两从动轮分别与共用主动轮配合，将色带压紧。

2.根据权利要求1所述的电脑打印机专用色带盒，其特征是：所述导墨体有一个，并与共用主动轮接触供墨。

3.根据权利要求1所述的电脑打印机专用色带盒，其特征是：所述导墨体有两个，分别与两从动轮接触供墨，且两导墨体共用一个贮墨盒。

4.根据权利要求1所述的电脑打印机专用色带盒，其特征是：所述导墨体有两个，分别与两从动轮接触供墨，且两导墨体分别对应一个贮墨盒。

5.根据权利要求1至4任一项所述的电脑打印机专用色带盒，其特征是：所述摆臂上端转动安装有轴承，摆臂通过轴承与摆杆相接触。

6.根据权利要求1至4任一项所述的电脑打印机专用色带盒，其特征是：所述驱动单元为伺服电机。

7.根据权利要求1至4任一项所述的电脑打印机专用色带盒，其特征是：所述复位件为复位弹簧。

说明书

技术领域

本实用新型涉及一种自动供墨色带盒，特别是涉及一种电脑打印机专用色带盒。

背景技术

现有色带盒包括底座、上盖，底座空腔内具有一对相互啮合的主动齿轮和从动齿轮，通过齿轮的转动来带动色带传动。储墨体固定设置在底座内腔从动齿轮一侧，并与从动齿轮相触，通过从动齿轮的传导来达到对色带供墨的目的。

目前现有的电脑打印机是靠色带固有并且有限的墨进行打印， 通常打十几万字符后字迹就暗淡不清，被迫更换新的色带，从而造成极大浪费。而且现有的色带盒在结构上将储墨体设置于底座内，减小了底座内腔空间， 同时由于从动齿轮与储墨体间的摩擦作用，使储墨体不断被磨损，还导致储墨体脱离从动齿轮而无法对色带供墨，打印效果大受影响，并且缩短了色带的使用寿命。

中国实用新型专利CN2163053Y公开了一种自动供墨色带盒，通过将贮墨盒设置于色带盒上盖上，并且增设有与贮墨盒相连的导墨体，在色带运行过程中，通过导墨体将墨涂于色带驱动轮上，再不断擦在色带上，或者通过导墨体将墨涂于一个与色带驱动轮相啮合传动的从动轮上， 再擦在色带上，从而实现了自动供墨。该自动供墨色带盒拓展了底座内腔容纳色带的空间，而且通过导墨头和主动轮/从动轮均匀地向色带供墨，大大提高了色带的打印效果，有效解决了现有技术中储墨体的磨损问题，延长了色带的使用寿命。

但是，现有的自动供墨色带盒在结构上仅靠单个环形色带固有并且有限的墨进行打印，打印一段时间后，被迫更换新的色带盒，从而造成浪费，导致使用成本增加，因而色带盒的使用寿命有待进一步提高。而且频繁更换色带盒，也会影响打印效率。此外，该单个环形色带的色带盒结构，也只能用来打印某种固定颜色的墨，如果需要打印其它颜色的墨，也需要更换相应的色带盒，因而操作使用不方便，也不利于推广实施。

发明内容

本实用新型要解决的技术问题就是克服上述现有技术的不足，而提供一种能够进一步提高色带盒使用寿命，减少被迫更换色带盒的次数，进而提高打印效率，降低使用成本的电脑打印机专用色带盒。

为解决上述技术问题，本实用新型采用的技术方案为：

设计一种电脑打印机专用色带盒，包括盒底座、环形色带、色带传动机构以及与贮墨盒相连的导墨体，所述环形色带和色带传动机构对应设有两组，并且对称设于盒底座内两侧，两组色带传动机构共用一个主动轮，两组色带传动机构的从动轮对称设于共用主动轮的两侧；相对于两从动轮，在盒底座底板上方设有两个摆臂，从动轮安装在摆臂的中部，摆臂一端转动安装在底板上；相对于共用主动轮，在底板上安装有驱动单元，共用主动轮安装在驱动单元动力输出轴端；在两摆臂之间及驱动单元的一侧设有舵机及摆杆，舵机安装在底板上，摆杆一端套装在舵机动力输出轴端，摆杆的另一端位于两摆臂之间，且两摆臂靠近摆杆一端之间连接有复位件；在初始状态时，两从动轮分别与共用主动轮配合，将色带压紧。

优选地，在上述电脑打印机专用色带盒中，所述导墨体有一个，并与共用主动轮接触供墨。

优选地，在上述电脑打印机专用色带盒中，所述导墨体有两个，分别与两从动轮接触供墨，且两导墨体共用一个贮墨盒。

优选地，在上述电脑打印机专用色带盒中，所述导墨体有两个，分别与两从动轮接触供墨，且两导墨体分别对应一个贮墨盒。

优选地，在上述电脑打印机专用色带盒中，所述摆臂上端转动安装有轴承，摆臂通过轴承与摆杆相接触。

优选地，在上述电脑打印机专用色带盒中，所述驱动单元为伺服电机。

优选地，在上述电脑打印机专用色带盒中，所述复位件为复位弹簧。

本实用新型技术方案的有益技术效果是：

本实用新型电脑打印机专用色带盒通过在底座内腔两侧同时设置两个环形色带，并增设舵机、摆杆、摆臂及复位弹簧等，在两侧环形色带的色带传动部分之间进行切换，实现连续自动供墨的目的，成倍提高了色带盒的使用寿命，大大减少了被迫更换色带盒的次数，进而提高了打印效率，降低了使用成本。

而且，两个从动轮共用一个主动轮以及驱动电机，结构紧凑，能够减小所底座内腔空间，而且有利于减轻整个色带盒重量，安装或更换使用方便，结构稳定性更好。

此外，导墨体可以是一个或者两个，与导墨体相应连接的贮墨盒也可以是一个或者两个，因而结构形式灵活多样，实施例较多，从而利于推广实施。其中，两贮墨盒可以盛装相同颜色的墨汁，也可以盛装不同颜色的墨汁，其中当盛装不同颜色的墨汁时，可以兼顾打印两种不同颜色的字迹，从而使用方便，应用广泛。

附图说明

下面结合附图对本实用新型的具体实施方式作进一步详细的说明，其中：

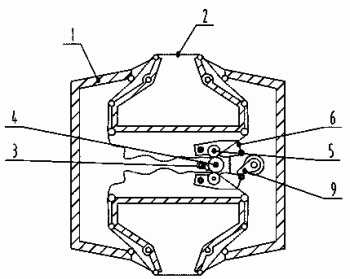

图1为本实用新型电脑打印机专用色带盒的结构示意图；

图2为色带传动及切换部分初始状态的结构示意图；

图3为图2所示的俯视结构示意图；

图4为色带传动及切换部分工作状态的结构示意图；

图中序号：1、盒底座，2、环形色带，3、导墨体，4、共用主动轮，5、从动轮，6、摆臂，7、驱动电机，8、舵机，9、摆杆，10、复位弹簧，11、转轴，12、底板，13、轴承。

具体实施方式

下面将结合本实用新型中的附图，对本实用新型实施例中的技术方案进行清楚完整的描述，显然所描述的实施例仅为本实用新型示意性的部分具体实施方式，并非用以限定本实用新型的范围，任何本领域的技术人员在不脱离本实用新型构思和原则的前提下所做出的等同变化与修改，均应属于本实用新型保护的范围。

实施例一：

参见图1-4，图中，本实用新型电脑打印机专用色带盒，包括盒底座1，两个环形色带2，一个与贮墨盒相连的导墨体3，一个共用主动轮4，两个从动轮5及摆臂6，一个驱动电机7，一个舵机8及摆杆9，一个复位弹簧10等。

其中，两个环形色带对称设于盒底座内两侧，导墨体与共用主动轮接触供墨，两从动轮对称设于共用主动轮的两侧。共用主动轮安装在驱动电机动力输出轴端，从动轮安装在摆臂的中部，摆臂一端通过转轴11转动安装在盒底座的底板12上。舵机及摆杆位于两摆臂之间及驱动电机的一侧，舵机安装在底板上，摆杆一端套装在舵机动力输出轴端，摆杆的另一端位于两摆臂之间，复位弹簧连接在两摆臂靠近摆杆一端之间。摆臂上端转动安装有轴承13，摆臂通过轴承与摆杆相接触，从而减少摩擦力，动力灵活，性能可靠。驱动电机优选为伺服电机。

具体使用时，参见图2，在初始状态时，两从动轮分别与共用主动轮配合，将环形色带压紧。参见图1和图4，当采用上侧环形色带打印时，摆杆在舵机作用下向下摆动，摆杆推动下侧摆臂向下摆动，使得下侧从动轮与共用主动轮相对脱离松开，上侧环形色带在驱动电机及传动部分作用下运行，色带运行过程中，通过导墨体将墨涂于色带共用主动轮上，再不断擦在色带上，从而实现了自动供墨。在上侧环形色带打印一段时间后，即所打印字迹暗淡不清时，将摆杆在舵机作用下向上摆动，下侧摆臂在复位弹簧作用下恢复至初始位置，而摆杆推动上侧摆臂向上摆动，使得上侧从动轮相对共用主动轮松开，下侧环形色带在驱动电机及传动部分作用下运行，色带运行过程中，通过导墨体将墨涂于色带共用主动轮上，再不断擦在色带上，从而实现自动供墨。直至下侧环形色带所打印字迹暗淡不清时，才被迫更换新的色带盒。

相对于传统的单个环形色带的色带盒结构，本实用新型通过在底座内腔两侧同时设置两个环形色带，并增设舵机、摆杆、摆臂及复位弹簧等，在两侧环形色带的色带传动部分之间进行切换，连续实现自动供墨，则成倍提高了色带盒的使用寿命，大大减少了被迫更换色带盒的次数，进而提高了打印效率。在现有结构基础上，色带盒内增设舵机、摆杆及复位弹簧以及一个从动轮的成本，相对于更换整个色带盒的费用要低，因而可以降低使用成本。此外，两个从动轮共用一个主动轮以及驱动电机，结构紧凑，能够减小所底座内腔空间，而且有利于减轻整个色带盒重量，安装或更换使用方便，结构稳定性更好。

由于本实用新型创新点不在于贮墨盒和色带盒上盖，对于贮墨盒和色带盒上盖的结构可参考现有技术，譬如可参考中国实用新型专利CN2163053Y，贮墨盒设于盒上盖上等，在此不再重述，故图中也并未显示。

实施例二：

本实施例图未画出，本实施例与实施例一结构相似，其结构上相同部分在此不再重述，其区别在于：本实施例导墨体有两个，分别与两从动轮接触供墨，且两导墨体共用一个贮墨盒。

本实施例工作过程同实施例一相似，在此不再重述。其区别在于，本实施例在色带运行过程中，通过导墨体将墨涂于一个与色带主动轮相啮合传动的从动轮上，再擦在色带上，从而实现了自动供墨。相对于实施例一，本实施例则提供了另外一种结构形式及具体实施方式，使得本实用新型结构形式灵活多样，实施例较多，从而利于推广实施。

实施例三：

本实施例图未画出，本实施例与实施例一结构相似，其结构上相同部分在此不再重述，其区别在于：本实施例导墨体有两个，分别与两从动轮接触供墨，且两导墨体分别对应一个贮墨盒。

本实施例工作过程同实施例一相似，在此不再重述。其区别在于，本实施例在色带运行过程中，通过导墨体将墨涂于一个与色带主动轮相啮合传动的从动轮上，再擦在色带上，从而实现了自动供墨。所设贮墨盒与导墨体相应有两个，具体使用时，两贮墨盒可以盛装相同颜色的墨汁，也可以盛装不同颜色的墨汁，其中当盛装不同颜色的墨汁时，可以兼顾打印两种不同颜色的字迹，从而使用方便，应用广泛。此外，相对于实施例一，本实施例则提供了另外一种结构形式及具体实施方式，使得本实用新型结构形式灵活多样，实施例较多，从而利于推广实施。

本说明书中各个实施例采用递进的方式进行描述，每个实施例重点说明的是与其它实施例的不同之处，各实施例之间相同相似的部分相互参照即可。

对所公开实施例的上述说明，使本领域技术人员能够实现或使用本实用新型。对这些实施例的多处修改对本领域技术人员来说是显而易见的，本文中所定义的一般原理可以在不脱离实用新型的精神或范围的前提下，在其它实施例中实现。因此，本实用新型将不限制于本文所显示的这些实施例，而是要符合与本文公开原理和新颖特点相一致的最宽范围。
