专利摘要

本实用新型公开了一种简易呼吸器复苏球囊清洗装置，包括：安装杆；定位部，定位部设于安装杆且能够沿安装杆的轴向活动；多个清理部，多个清理部沿安装杆的周向间隔开分布，每个清理部分别包括：第一连接件，第一连接件的一端与安装杆的一端相连；第二连接件，第二连接件的一端与第一连接件的另一端相连，第二连接件的另一端与定位部相连，定位部驱动第二连接件的另一端朝向安装杆的一端所在位置的一侧活动时，第一连接件与第二连接件相连的部分朝着背向安装杆所在方向活动；刷毛，刷毛设于第一连接件和第二连接件的外周。该简易呼吸器复苏球囊清洗装置能够对复苏球囊的内壁面进行清理，便于使用。

权利要求

1.一种简易呼吸器复苏球囊清洗装置，其特征在于，包括：

安装杆；

定位部，所述定位部设于所述安装杆且能够沿所述安装杆的轴向活动；

多个清理部，多个所述清理部沿所述安装杆的周向间隔开分布，每个所述清理部分别包括：

第一连接件，所述第一连接件的一端与所述安装杆的一端相连；

第二连接件，所述第二连接件的一端与所述第一连接件的另一端相连，所述第二连接件的另一端与所述定位部相连，所述定位部驱动所述第二连接件的另一端朝向所述安装杆的一端所在位置的一侧活动时，所述第一连接件与所述第二连接件相连的部分朝着背向所述安装杆所在方向活动；

刷毛，所述刷毛设于所述第一连接件和所述第二连接件的外周。

2.根据权利要求1所述的简易呼吸器复苏球囊清洗装置，其特征在于，所述安装杆形成为柱形件，所述定位部套设于所述安装杆的外周。

3.根据权利要求1所述的简易呼吸器复苏球囊清洗装置，其特征在于，还包括：

锁定部，所述锁定部设于所述安装杆且与所述定位部相配合以限定所述定位部的位置。

4.根据权利要求3所述的简易呼吸器复苏球囊清洗装置，其特征在于，所述安装杆的外周面设有凹槽，所述锁定部包括：

弹性件，所述弹性件的一端与所述凹槽的底壁相连；

限位部，所述限位部形成为球体，所述限位部的至少一部分设于所述凹槽且与所述弹性件的另一端相连，所述限位部能够朝向或者背向所述底壁所在位置的一侧活动，所述定位部与所述锁定部相对设置时，所述定位部驱动所述限位部朝向所述底壁所在位置的一侧活动，所述定位部与所述锁定部错开时，所述弹性件驱动所述限位部的至少一部分伸出所述凹槽以对所述定位部限位。

5.根据权利要求4所述的简易呼吸器复苏球囊清洗装置，其特征在于，所述弹性件为弹簧。

6.根据权利要求1所述的简易呼吸器复苏球囊清洗装置，其特征在于，所述第二连接件的一端与所述第一连接件的另一端铰接。

7.根据权利要求1所述的简易呼吸器复苏球囊清洗装置，其特征在于，所述安装杆的另一端设有沿其轴向延伸的流体通道以输入流体，所述安装杆上设有至少一个与所述流体通道连通的出口，所述流体为气体或者液体。

8.根据权利要求7所述的简易呼吸器复苏球囊清洗装置，其特征在于，所述安装杆的外周上设有多个所述出口，多个所述出口与多个所述清理部相对应且相对设置。

9.根据权利要求8所述的简易呼吸器复苏球囊清洗装置，其特征在于，还包括：

雾化喷嘴，所述雾化喷嘴设于所述出口以雾化所述液体，所述液体为消毒液或者清洗水。

10.根据权利要求1所述的简易呼吸器复苏球囊清洗装置，其特征在于，所述刷毛为无纺布。

说明书

技术领域

本实用新型属于医疗器械技术领域，具体涉及一种简易呼吸器复苏球囊清洗装置。

背景技术

简易呼吸器经常适用于心脏复苏需人工呼吸急救的场合以及患者运输过程中，尤其是窒息呼吸困难或者需要提供氧量的各种情况，然而球囊上滞留物病原菌的移行容易导致呼吸机相关性下呼吸道感染。现有的简易呼吸器的复苏球囊的内壁面不容易消毒，清洗较为不便。

实用新型内容

本实用新型旨在至少解决现有技术中存在的技术问题之一。

为此，本实用新型提出一种简易呼吸器复苏球囊清洗装置，该简易呼吸器复苏球囊清洗装置便于使用。

根据本实用新型实施例的简易呼吸器复苏球囊清洗装置，包括：安装杆；定位部，所述定位部设于所述安装杆且能够沿所述安装杆的轴向活动；多个清理部，多个所述清理部沿所述安装杆的周向间隔开分布，每个所述清理部分别包括：第一连接件，所述第一连接件的一端与所述安装杆的一端相连；第二连接件，所述第二连接件的一端与所述第一连接件的另一端相连，所述第二连接件的另一端与所述定位部相连，所述定位部驱动所述第二连接件的另一端朝向所述安装杆的一端所在位置的一侧活动时，所述第一连接件与所述第二连接件相连的部分朝着背向所述安装杆所在方向活动；刷毛，所述刷毛设于所述第一连接件和所述第二连接件的外周。

根据本实用新型实施例的简易呼吸器复苏球囊清洗装置，通过在安装杆上安装定位部，通过调节定位部的位置实现对于第一连接件和第二连接件的状态控制，在使用时，将安装杆的一端伸入复苏球囊内部，然后驱动第一连接件与第二连接件相连的部分朝向复苏球囊所在方向的一侧活动，能够提高接触面积，便于对内壁面进行清理，提高清理效果。该简易呼吸器复苏球囊清洗装置具有结构简单，便于操作和实施，清理效果好等优点。

根据本实用新型一个实施例，所述安装杆形成为柱形件，所述定位部套设于所述安装杆的外周。

根据本实用新型一个实施例，所述的简易呼吸器复苏球囊清洗装置还包括：锁定部，所述锁定部设于所述安装杆且与所述定位部相配合以限定所述定位部的位置。

根据本实用新型一个实施例，所述安装杆的外周面设有凹槽，所述锁定部包括：弹性件，所述弹性件的一端与所述凹槽的底壁相连；限位部，所述限位部形成为球体，所述限位部的至少一部分设于所述凹槽且与所述弹性件的另一端相连，所述限位部能够朝向或者背向所述底壁所在位置的一侧活动，所述定位部与所述锁定部相对设置时，所述定位部驱动所述限位部朝向所述底壁所在位置的一侧活动，所述定位部与所述锁定部错开时，所述弹性件驱动所述限位部的至少一部分伸出所述凹槽以对所述定位部限位。

根据本实用新型一个实施例，所述弹性件为弹簧。

根据本实用新型一个实施例，所述第二连接件的一端与所述第一连接件的另一端铰接。

根据本实用新型一个实施例，所述安装杆的另一端设有沿其轴向延伸的流体通道以输入流体，所述安装杆上设有至少一个与所述流体通道连通的出口，所述流体为气体或者液体。

根据本实用新型一个实施例，所述安装杆的外周上设有多个所述出口，多个所述出口与多个所述清理部相对应且相对设置。

根据本实用新型一个实施例，所述的简易呼吸器复苏球囊清洗装置还包括：雾化喷嘴，所述雾化喷嘴设于所述出口以雾化所述液体，所述液体为消毒液或者清洗水。

根据本实用新型一个实施例，所述刷毛为无纺布。

本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。

附图说明

本实用新型的上述和/或附加的方面和优点从结合下面附图对实施例的描述中将变得明显和容易理解，其中：

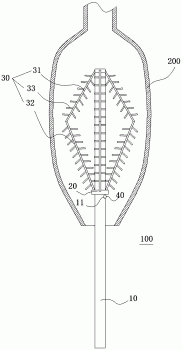

图1是根据本实用新型实施例的简易呼吸器复苏球囊清洗装置与复苏球囊的配合示意图；

图2是根据本实用新型实施例的简易呼吸器复苏球囊清洗装置的结构示意图。

附图标记：

简易呼吸器复苏球囊清洗装置100

安装杆10；凹槽11；

定位部20；

清理部30；第一连接件31；第二连接件32；刷毛33；

锁定部40；限位部42；

简易呼吸器复苏球囊200。

具体实施方式

下面详细描述本实用新型的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本实用新型，而不能理解为对本实用新型的限制。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”“内”、“外”、“顺时针”、“逆时针”、“轴向”、“径向”、“周向”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，限定有“第一”、“第二”的特征可以明示或者隐含地包括一个或者更多个该特征。在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

下面参考附图具体描述根据本实用新型实施例的简易呼吸器复苏球囊清洗装置100。

如图1和图2所示，根据本实用新型实施例的简易呼吸器复苏球囊清洗装置100，包括：安装杆10、定位部20和多个清理部30，每个清理部30分别包括：第一连接件31、第二连接件32和刷毛33。

具体而言，定位部20设于安装杆10且能够沿安装杆10的轴向活动，多个清理部30沿安装杆10的周向间隔开分布，第一连接件31的一端与安装杆10的一端相连，第二连接件32的一端与第一连接件31的另一端相连，第二连接件32的另一端与定位部20相连，定位部20驱动第二连接件32的另一端朝向安装杆10的一端所在位置的一侧活动时，第一连接件31与第二连接件32相连的部分朝着背向安装杆10所在方向活动，刷毛33设于第一连接件31和第二连接件32的外周。

换言之，根据本实用新型实施例的简易呼吸器复苏球囊清洗装置100主要由安装杆10、定位部20和多个清理部30组成，在安装杆10上设有定位部20，定位部20能够沿着安装杆10的轴向活动，调节定位部20在安装杆10上的位置。沿安装杆10的周向可间隔开分布有多个清理部30，每个清理部30主要由第一连接件31、第二连接件32和刷毛33组成，第一连接件31的一端与安装杆10的一端相连，第二连接件32的一端与第一连接件31的另一端相连，第一连接件31与第二连接件32之间可以为一体成型件，也可以为分开制作的部件。第二连接件32的另一端与定位部20，且能够随着定位部20同步活动，当定位部20沿着安装杆10的轴向朝向安装杆10的一端活动时，第二连接件32的一端与第一连接件31的另一端相连的部分能够朝着背向安装杆10所在方向活动，在第一连接件31和第二连接件32的外周设有刷毛33。在实际使用时，将安装杆10的一端伸入复苏球囊200的开口内，然后移动定位部20，第一连接件31与第二连接件32相连的部分朝向复苏球囊200的内壁面所在位置的一侧活动，便于刷毛33与内壁面接触，从而能够提高对于内壁面的清理效率。

由此，根据本实用新型实施例的简易呼吸器复苏球囊清洗装置100采用安装杆10、定位部20和多个清理部30相结合，能够对复苏球囊200的内壁面快速清理，具有结构简单，便于操作，清理效果好等优点。

根据本实用新型的一个实施例，安装杆10形成为柱形件，便于旋转，以增强清洗效果。定位部20套设于安装杆10的外周，便于安装。

在本实用新型的一些具体实施方式中，简易呼吸器复苏球囊清洗装置100，还包括锁定部40，锁定部40设于安装杆10且与定位部20相配合以限定定位部20的位置，提高清理便捷性。

进一步地，安装杆10的外周面设有凹槽11，锁定部40包括：弹性件和限位部42，弹性件的一端与凹槽11的底壁相连，限位部42形成为球体，限位部42的至少一部分设于凹槽11且与弹性件的另一端相连，限位部42能够朝向或者背向底壁所在位置的一侧活动，定位部20与锁定部40相对设置时，定位部20驱动限位部42朝向底壁所在位置的一侧活动，定位部20与锁定部40错开时，弹性件驱动限位部42的至少一部分伸出凹槽11以对定位部20限位，使用方便，能够快速限定定位部20的位置，从而可以实现对于第一连接件31与第二连接件32的状态和位置的保持。

可选地，弹性件为弹簧，来源广泛，价格低廉。

根据本实用新型的一个实施例，第二连接件32的一端与第一连接件31的另一端铰接，便于活动。

在本实用新型的一些具体实施方式中，安装杆10的另一端设有沿其轴向延伸的流体通道以输入流体，安装杆10上设有至少一个与流体通道连通的出口，流体为气体或者液体，需要说明的是，在输入液体时，可以对内壁面进行清洗，在输入气体时，可以对内壁面进行干燥。

可选地，安装杆10的外周上设有多个出口，多个出口与多个清理部30相对应且相对设置，流体可以通过出口流出。

进一步地，简易呼吸器复苏球囊清洗装置100还包括雾化喷嘴，雾化喷嘴设于出口以雾化液体，液体为消毒液或者清洗水，节省流体。

根据本实用新型的一个实施例，刷毛33为无纺布，不仅能够对内壁面进行清理，还能够擦干清洁后的内壁面。

总而言之，根据本实用新型实施例的简易呼吸器复苏球囊清洗装置100采用安装杆10、定位部20和多个清理部30相结合的装置，具有使用方便，便于操作等优点。

在本说明书的描述中，参考术语“一个实施例”、“一些实施例”、“示意性实施例”、“示例”、“具体示例”、或“一些示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。

尽管已经示出和描述了本实用新型的实施例，本领域的普通技术人员可以理解：在不脱离本实用新型的原理和宗旨的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由权利要求及其等同物限定。
