专利摘要

本实用新型公开了一种化工原料用筛选装置，包括框架，所述框架的上端之间贯穿有转轴，所述转轴的左右两端分别贯穿于框架的左右两端，所述转轴的左端固定安装有从动轮，所述框架的左端固定安装有转动电机，所述转动电机的电机轴左端固定安装有主动轮。本实用新型通过进料口将化工原料投入到筛选桶a中，然后根据筛选不同大小的化工原料时旋转筛选桶a和筛选桶b，当筛选孔a与筛选孔b对应时，则筛选出来的化工原料大小与筛选孔a的半径大小一样，当筛选孔a与筛选孔c对应时则筛选出来的化工原料大小与筛选孔c的半径大小一样，然后确定筛选不同大小的化工原料时，通过螺纹杆将筛选桶a和筛选桶b进行固定然后启动转动电机对化工原料进行筛选。

权利要求

1.一种化工原料用筛选装置，包括框架(1)，其特征在于：所述框架(1)的上端之间贯穿有转轴(11)，所述转轴(11)的左右两端分别贯穿于框架(1)的左右两端，所述转轴(11)的左端固定安装有从动轮(10)，所述框架(1)的左端固定安装有转动电机(7)，所述转动电机(7)的电机轴左端固定安装有主动轮(8)，所述主动轮(8)通过皮带(9)与从动轮(10)连接，所述转轴(11)的外侧设有筛选桶a(15)，所述筛选桶a(15)的外侧套设有筛选桶b(16)，所述筛选桶a(15)的外侧和筛选桶b(16)的内侧均开设有凹槽(23)，两个所述凹槽(23)内均设有若干个滑块(24)，若干所述滑块(24)之间通过支撑杆(25)连接，所述筛选桶a(15)上开设有若干筛选孔a(17)，所述筛选桶b(16)上开设有若干个筛选孔b(18)和筛选孔c(19)且筛选孔b(18)和筛选孔c(19)交替设置，所述筛选孔a(17)的半径小于筛选孔b(18)的半径，所述筛选孔c(19)的半径小于筛选孔a(17)的半径，所述筛选桶b(16)上开设有螺纹孔(22)，所述螺纹孔(22)上贯穿有螺纹杆(20)，所述筛选桶a(15)的侧面开设有进料口(14)，所述框架(1)中部设有收集盒(5)，所述框架(1)的右端固定安装有控制器(3)，所述控制器(3)经外部电源与转动电机(7)电性连接。

2.根据权利要求1所述的一种化工原料用筛选装置，其特征在于：所述框架(1)的上端固定安装有两个电动伸缩杆b(12)，两个电动伸缩杆b(12)的上端之间设有防尘罩(13)，所述收集盒(5)的下端固定安装有两个电动伸缩杆a(6)，所述控制器(3)经外部电源分别与两个电动伸缩杆a(6)和两个电动伸缩杆b(12)电性连接，所述电动伸缩杆a(6)和电动伸缩杆b(12)的型号均为JS。

3.根据权利要求1所述的一种化工原料用筛选装置，其特征在于：所述收集盒(5)的右端开设有出料口(4)。

4.根据权利要求1所述的一种化工原料用筛选装置，其特征在于：所述螺纹杆(20)的下端固定安装有橡胶垫(21)。

5.根据权利要求1所述的一种化工原料用筛选装置，其特征在于：所述转轴(11)的右端设有限位块(2)。

说明书

技术领域

本实用新型涉及一种筛选装置技术领域，具体为一种化工原料用筛选装置。

背景技术

目前，现有的化工原料用筛选装置还存在着一些不足的地方，例如；化工原料在加工的过程中需要使用筛选装置对不同大小的化工原料进行筛分，但是现有的筛选装置在对化工原料进行筛选时筛选不同大小的化工原料时需要更换不同的筛孔，这样筛选效率低，浪费了使用者的大量时间，不便于使用者的使用，降低了筛选装置的实用性。

实用新型内容

本实用新型的目的在于提供一种化工原料用筛选装置，解决了背景技术中所提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种化工原料用筛选装置，包括框架，所述框架的上端之间贯穿有转轴，所述转轴的左右两端分别贯穿于框架的左右两端，所述转轴的左端固定安装有从动轮，所述框架的左端固定安装有转动电机，所述转动电机的电机轴左端固定安装有主动轮，所述主动轮通过皮带与从动轮连接，所述转轴的外侧设有筛选桶a，所述筛选桶a的外侧套设有筛选桶b，所述筛选桶a的外侧和筛选桶b的内侧均开设有凹槽，两个所述凹槽内均设有若干个滑块，若干所述滑块之间通过支撑杆连接，所述筛选桶a上开设有若干筛选孔a，所述筛选桶b上开设有若干个筛选孔b和筛选孔c且筛选孔b和筛选孔c交替设置，所述筛选孔a的半径小于筛选孔b的半径，所述筛选孔c的半径小于筛选孔a的半径，所述筛选桶b上开设有螺纹孔，所述螺纹孔上贯穿有螺纹杆，所述筛选桶a的侧面开设有进料口，所述框架中部设有收集盒，所述框架的右端固定安装有控制器，所述控制器经外部电源与转动电机电性连接。

作为本实用新型的一种优选实施方式，所述框架)的上端固定安装有两个电动伸缩杆b，两个电动伸缩杆b的上端之间设有防尘罩，所述收集盒的下端固定安装有两个电动伸缩杆a，所述控制器经外部电源分别与两个电动伸缩杆a和两个电动伸缩杆b电性连接，所述电动伸缩杆a和电动伸缩杆b的型号均为JS。

作为本实用新型的一种优选实施方式，所述收集盒的右端开设有出料口。

作为本实用新型的一种优选实施方式，所述螺纹杆的下端固定安装有橡胶垫。

作为本实用新型的一种优选实施方式，所述转轴的右端设有限位块。

与现有技术相比，本实用新型的有益效果如下：

1.本实用新型一种化工原料用筛选装置，通过进料口将化工原料投入到筛选桶a中，然后根据筛选不同大小的化工原料时旋转筛选桶a和筛选桶b，当筛选孔a与筛选孔b对应时，则筛选出来的化工原料大小与筛选孔a的半径大小一样，当筛选孔a与筛选孔c对应时，则筛选出来的化工原料大小与筛选孔c的半径大小一样，然后确定筛选不同大小的化工原料时，通过螺纹杆将筛选桶a和筛选桶b进行固定，然后启动转动电机对化工原料进行筛选。

2.本实用新型一种化工原料用筛选装置，通过启动电动伸缩杆a和电动伸缩杆b将防尘罩与收集盒进行关闭，防止在筛选时化工原料粉尘产生扬尘对空气造成污染。

3.本实用新型一种化工原料用筛选装置，通过启动电动伸缩杆b让收集盒左高右底，让筛选过后的化工原料通过出料口进行排出收集盒，避免了人员与化工原料直接接触，能够有效的防止化工原料对工作人员的手部进行腐蚀。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

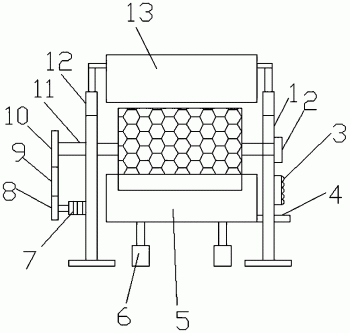

图1为本实用新型一种化工原料用筛选装置的主视图；

图2为本实用新型一种化工原料用筛选装置筛选桶的侧视图；

图3为本实用新型一种化工原料用筛选装置螺纹杆的侧视图。

图中：1、框架；2、限位块；3、控制器；4、出料口；5、收集盒；6、电动伸缩杆b；7、转动电机；8、主动轮；9、皮带；10、从动轮；11、转轴；12、电动伸缩杆a；13、防尘罩；14、进料口；15、筛选桶a；16、筛选桶b；17、筛选孔a；18、筛选孔b；19、筛选孔c；20、螺纹杆；21、橡胶垫；22、螺纹孔；23、凹槽；24、滑块；25、支撑杆。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

请参阅图1-3，本实用新型提供一种技术方案：一种化工原料用筛选装置，包括框架1，所述框架1的上端之间贯穿有转轴11，所述转轴11的左右两端分别贯穿于框架1的左右两端，所述转轴11的左端固定安装有从动轮10，所述框架1的左端固定安装有转动电机7，所述转动电机7的电机轴左端固定安装有主动轮8，所述主动轮8通过皮带9与从动轮10连接，所述转轴11的外侧设有筛选桶a15，所述筛选桶a15的外侧套设有筛选桶b16，所述筛选桶a15的外侧和筛选桶b16的内侧均开设有凹槽23，两个所述凹槽23内均设有若干个滑块24，若干所述滑块24之间通过支撑杆25连接，所述筛选桶a15上开设有若干筛选孔a17，所述筛选桶b16上开设有若干个筛选孔b18和筛选孔c19且筛选孔b18和筛选孔c19交替设置，所述筛选孔a17的半径小于筛选孔b18的半径，所述筛选孔c19的半径小于筛选孔a17的半径，所述筛选桶b16上开设有螺纹孔22，所述螺纹孔22上贯穿有螺纹杆20，所述筛选桶a15的侧面开设有进料口14，所述框架1中部设有收集盒5，所述框架1的右端固定安装有控制器3，所述控制器3经外部电源与转动电机7电性连接，通过进料口14将化工原料投入到筛选桶a15中，然后根据筛选不同大小的化工原料时旋转筛选桶a15和筛选桶b16，当筛选孔a17与筛选孔b18对应时，则筛选出来的化工原料大小与筛选孔a17的半径大小一样，当筛选孔a17与筛选孔c19对应时，则筛选出来的化工原料大小与筛选孔c19的半径大小一样，然后确定筛选不同大小的化工原料时，通过螺纹杆20将筛选桶a15和筛选桶b16进行固定，然后启动转动电机7对化工原料进行筛选。

本实施例中(如图1所示)，所述框架1的上端固定安装有两个电动伸缩杆b12，两个电动伸缩杆b12的上端之间设有防尘罩13，所述收集盒5的下端固定安装有两个电动伸缩杆a6，所述控制器3经外部电源分别与两个电动伸缩杆a6和两个电动伸缩杆b12电性连接，所述电动伸缩杆a6和电动伸缩杆b12的型号均为JS，通过启动电动伸缩杆a6和电动伸缩杆b12将防尘罩13与收集盒5进行关闭，防止在筛选时化工原料粉尘产生扬尘对空气造成污染。

本实施例中(请参阅图1)，所述收集盒5的右端开设有出料口4，通过启动电动伸缩杆b12让收集盒5左高右底，让筛选过后的化工原料通过出料口4进行排出收集盒5，避免了人员与化工原料直接接触，能够有效的防止化工原料对工作人员的手部进行腐蚀。

本实施例中(请参阅图3)，所述螺纹杆20的下端固定安装有橡胶垫21，通过橡胶垫21能够将筛选桶a15和筛选桶b16固定的更加牢固。

本实施例中(请参阅图1)，所述转轴11的右端设有限位块2，通过限位块2能够有效的增加该装置的稳定性。

需要说明的是，本实用新型为一种化工原料用筛选装置，包括，框架1、限位块2、控制器3、出料口4、收集盒5、电动伸缩杆6、转动电机7、主动轮8、皮带9、从动轮10、转轴11、电动伸缩杆a12、防尘罩13、进料口14、筛选桶a15、筛选桶b16、筛选孔a17、筛选孔b18、筛选孔c19、螺纹杆20、橡胶垫21、螺纹孔22、凹槽23、滑块24、支撑杆25，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，工作时，通过进料口14将化工原料投入到筛选桶a15中，然后根据筛选不同大小的化工原料时旋转筛选桶a15和筛选桶b16，当筛选孔a17与筛选孔b18对应时，则筛选出来的化工原料大小与筛选孔a17的半径大小一样，当筛选孔a17与筛选孔c19对应时，则筛选出来的化工原料大小与筛选孔c19的半径大小一样，然后确定筛选不同大小的化工原料时，通过螺纹杆20将筛选桶a15和筛选桶b16进行固定，然后启动转动电机7对化工原料进行筛选，通过启动电动伸缩杆a6和电动伸缩杆b12将防尘罩13与收集盒5进行关闭，防止在筛选时化工原料粉尘产生扬尘对空气造成污染，通过启动电动伸缩杆b12让收集盒5左高右底，让筛选过后的化工原料通过出料口4进行排出收集盒5，避免了人员与化工原料直接接触，能够有效的防止化工原料对工作人员的手部进行腐蚀，通过橡胶垫21能够将筛选桶a15和筛选桶b16固定的更加牢固，通过限位块2能够有效的增加该装置的稳定性。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
